镂空格栅式管状承力结构件设计方案

　　在轻量化机械结构的设计场景中，这类带连续格栅镂空的管状构件，常被用于需要兼顾结构刚度与流体/介质流通性的工况，比如通风管路的内置支撑骨架、过滤设备的内撑框架、或是狭长空间内的走线防护承力套，区别于实心圆管或者全封闭薄壁管，这类结构在保留管状构件轴向承力、径向抗形变能力的同时，通过规律排布的镂空槽大幅降低整体自重，也能让管内外的介质、气流实现无阻碍交互，不会因为封闭管壁形成压差或者积留杂物。

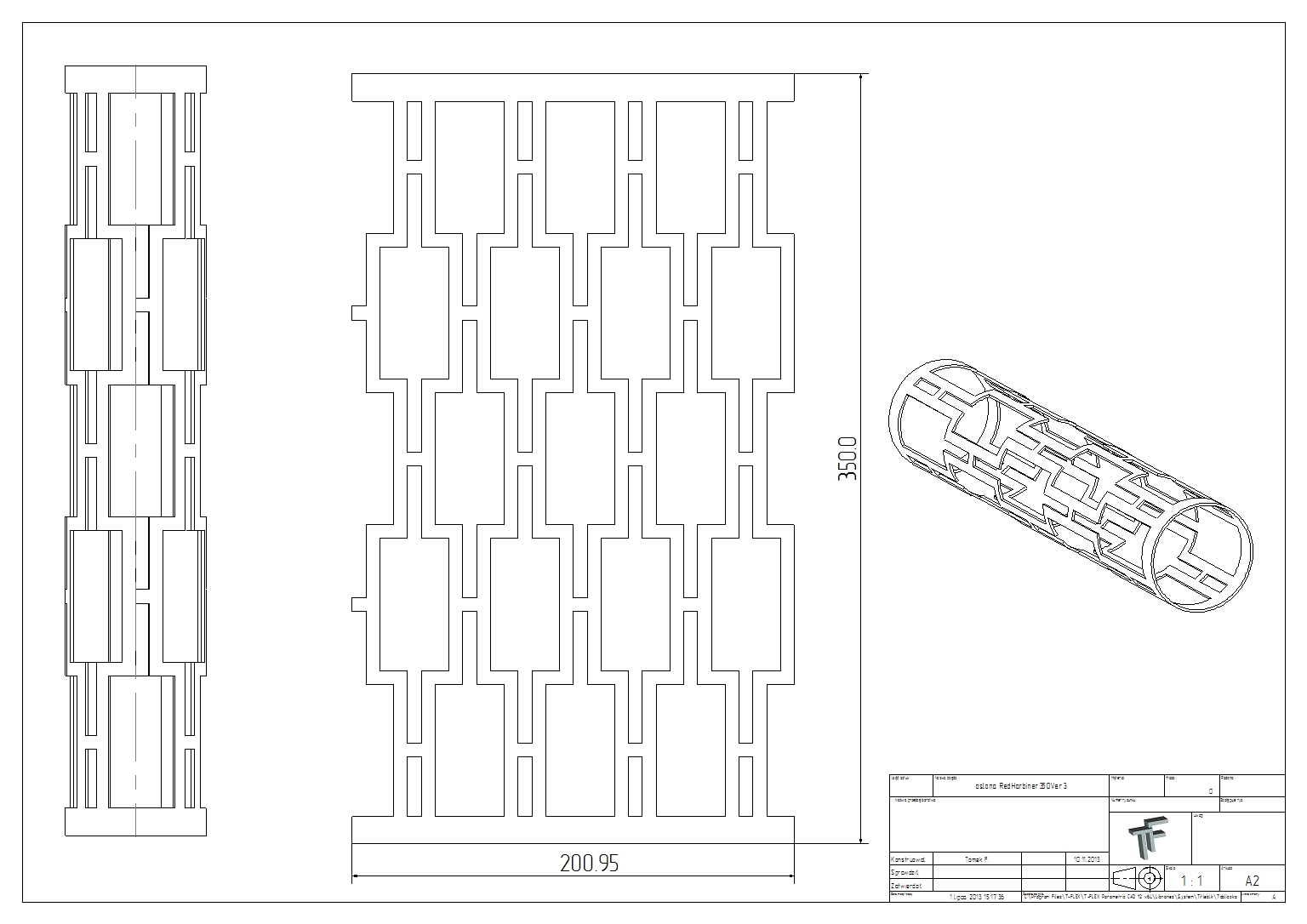

　　从结构设计逻辑来看，整体采用等径圆柱筒体作为基础轮廓，筒体表面的格栅单元采用矩形框式重复排布，沿轴向分为多列、沿周向均匀错位布置，每个格栅单元之间保留等宽的连接筋条，筋条的宽度经过受力校核，既不会因为过窄导致径向受压时出现筋条失稳弯折，也不会因为过宽导致镂空率不足、减重效果打折扣。从图纸标注的尺寸来看，构件整体轴向长度为350mm，筒体展开后的平面幅宽对应200.95mm，折算下来筒体的外径尺寸适配常规的2英寸左右管路安装边界，两端预留了小段无镂空的整圈管壁区域，这部分结构是专门的安装定位段，用于和对接的管路、端盖实现套接或者粘接配合，避免安装时因为格栅镂空导致定位不准、连接强度不足的问题。

　　实际选型应用时，首先要确认工况的受力方向：这类结构的轴向抗拉力、抗压力表现优异，因为沿轴向的连续筋条是完整贯通的，能稳定传递轴向载荷；径向承受均匀外压时，周向的环形连接筋会把外压均匀分散到各个纵向筋条上，抗形变能力比同壁厚的光面薄壁管高30%以上，但如果是承受局部集中的径向冲击载荷，需要在对应位置额外加装衬套，避免局部筋条受力过载断裂。设计建模过程中，这类格栅结构优先采用阵列特征实现，先绘制单个格栅的切除轮廓，沿轴向做线性阵列保证单元间距一致，再沿筒体周向做圆周阵列，阵列时要注意相邻列的格栅单元错位半个单元间距，这样能让周向的连接筋形成连续的环形受力带，避免出现整圈的强度薄弱截面。

　　另外要注意的是，这类镂空管状结构如果用于流体相关场景，所有格栅的棱边都需要做倒圆角处理，避免尖锐棱边在流体长期冲刷下出现气蚀，也能防止安装维护时棱边割伤操作人员；如果用于走线防护场景，格栅的镂空宽度要小于内部穿行线缆的最小接头外径，防止线缆从格栅槽中脱出，同时镂空的存在也能让后期检修时直接观察到内部线缆的磨损情况，不用整体拆解构件。和传统的冲孔薄壁管相比，这种一体化格栅结构没有冲孔带来的应力集中问题，因为所有的筋条都是连续等截面的，不存在冲孔后残留的微小裂纹隐患，长期受交变载荷作用时的疲劳寿命更长。在安装边界的适配性上，两端的整圈安装段长度控制在15-20mm即可，既能够保证套接时的接触面积足够，提供稳定的连接摩擦力，也不会占用过多的有效镂空段长度，影响结构的通透性能。如果是采用3D打印工艺制作这类构件，可以直接按照建模轮廓一体成型，不需要额外做支撑结构，因为所有的镂空槽都是沿径向贯通的，打印时内腔无封闭区域；如果是采用钣金卷制工艺制作，需要先在平板料上冲切出对应的格栅轮廓，再卷圆焊接接缝，焊接位置要选在两列格栅的中间筋条处，避免焊缝破坏格栅单元的完整性，焊接后还要对焊缝做打磨整平，保证两端安装段的圆度公差控制在0.1mm以内，方便和对接配件顺利装配。
