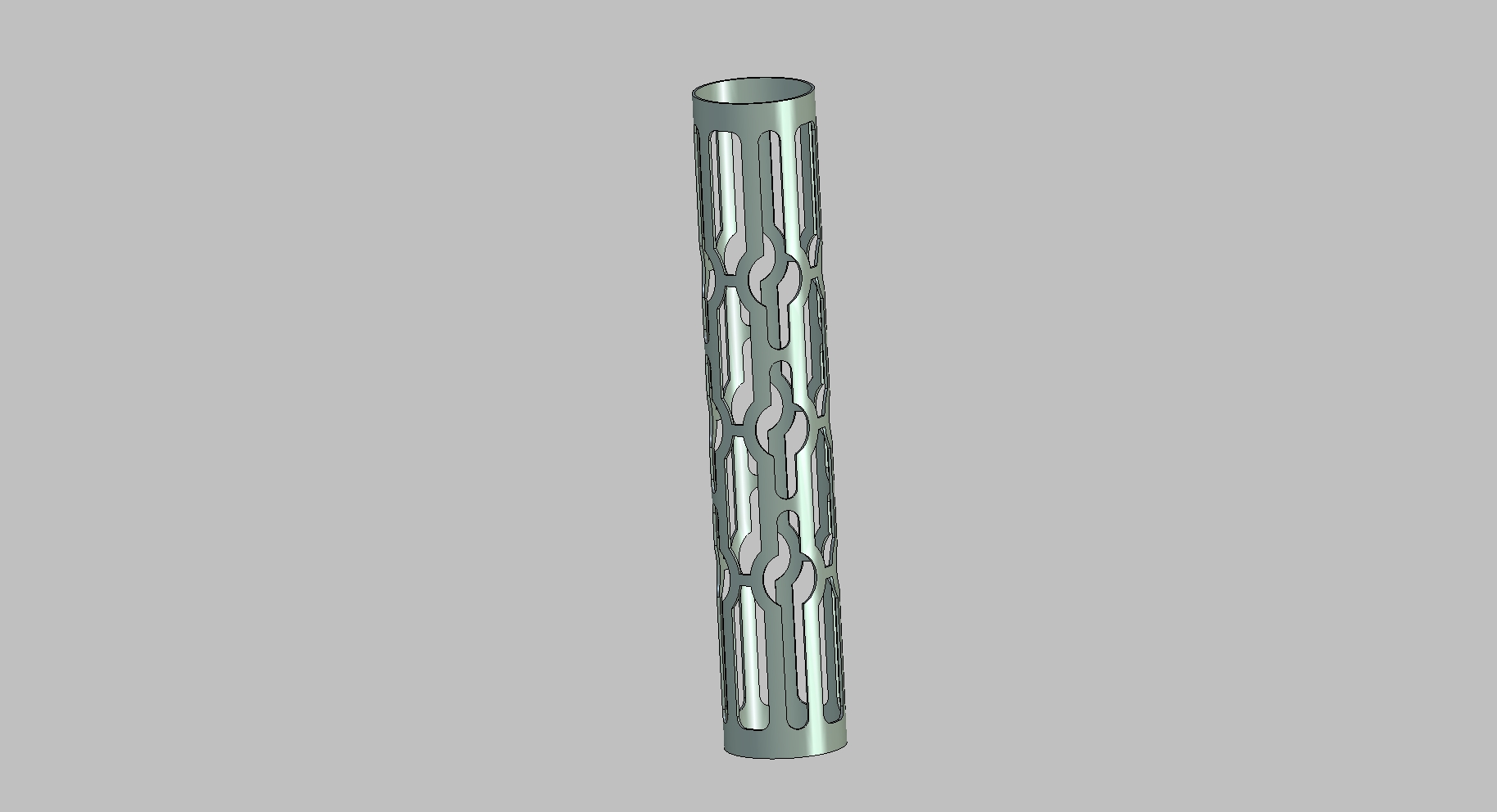

镂空式圆柱保持架结构设计

　　最先出问题的往往是这种“结实”的结构——筋条太厚会挤占滚道内部的储油空间，滚子高速转动时带起来的润滑油没法在兜孔内部形成稳定油膜，没跑几百小时就会出现滚子端面和保持架的干磨，温度上来之后保持架的热膨胀量没留够，直接把滚子卡死在兜孔里，整套轴承直接抱死。这个结构的设计思路，首先是从兜孔的轮廓入手，每个兜孔的内轮廓不是和滚子外径完全贴合的整圆弧，而是在滚子的进出端做了15度左右的导向倒角，同时在兜孔的非承载侧留了0.12到0.2毫米的间隙，这个间隙不是随便留的：一方面是给热膨胀留余量，轴承连续运转时内部温度会比环境温度高40到60摄氏度，尼龙或者铜制保持架的线膨胀系数比轴承钢大不少，间隙留小了热胀之后会挤住滚子，做了十几年传动结构设计，这类镂空圆柱保持架的设计逻辑，从来不是为了好看做减重，每一处镂空的弧度、筋条的宽度，都是跟着实际工况的载荷边界、润滑需求、装配公差一点点抠出来的。先从实际应用场景说，这类结构大多用在中大型圆柱滚子轴承的内部，常见于重载回转机构、风电主轴的支撑端、大型工程机械的回转支承、冶金设备的轧辊支撑位，这些场景有个共性：径向载荷大、连续运转时间长、润滑脂或者润滑油的供给不能做到持续高压冲刷，同时还要控制整套回转副的转动惯量，避免启动瞬间的扭矩冲击打坏滚子接触面。很多刚入行的设计员做保持架，总想着把筋条做厚、把兜孔做紧，觉得这样强度够，实际上真到现场跑起来，

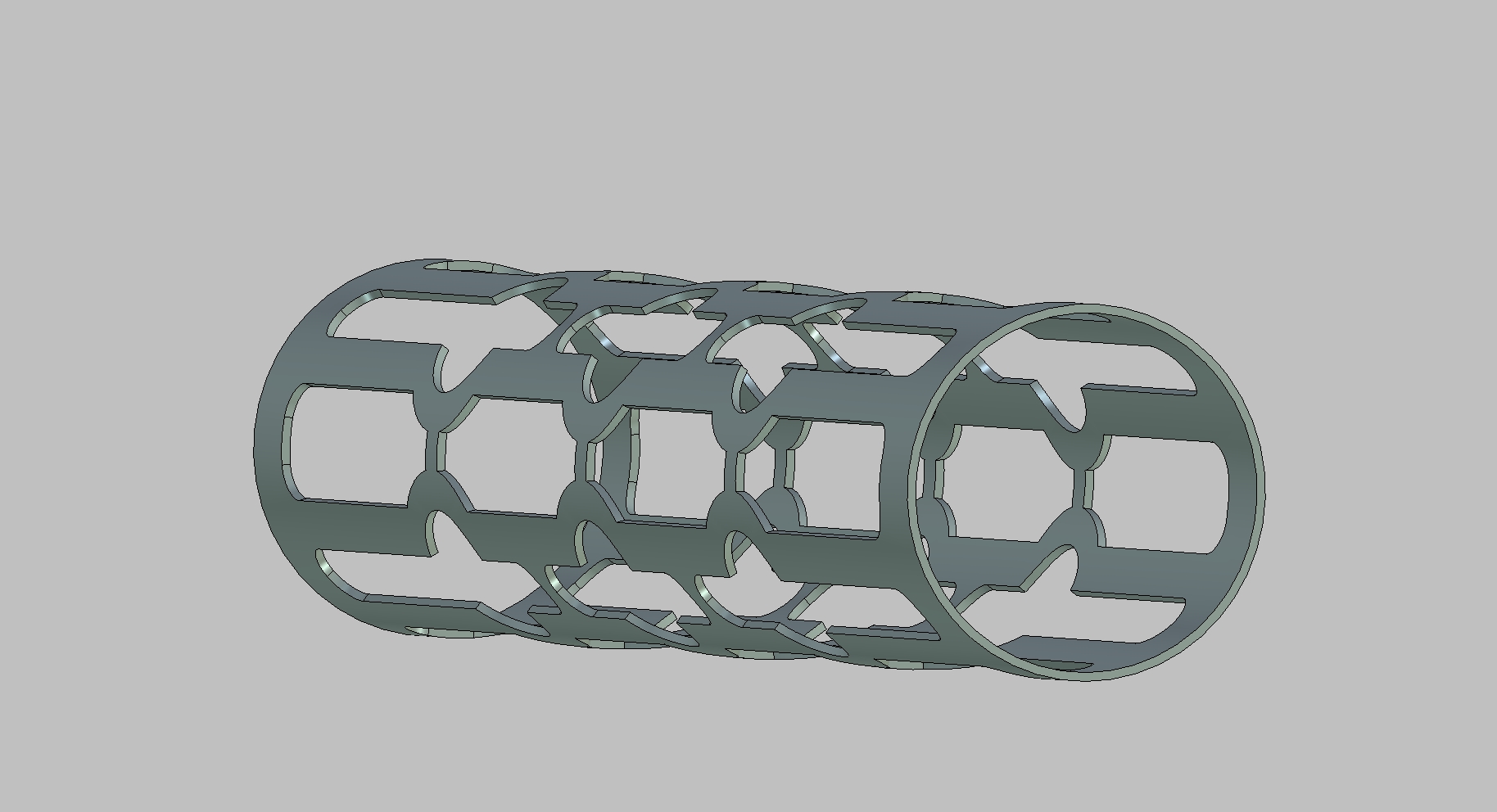

　　留大了滚子在兜孔里窜动量太大，启动瞬间会撞击筋条，长时间运转会出现筋条断裂。再看整体的镂空结构，相邻兜孔之间的连接筋不是等宽的直筋，而是做了中间窄、两端宽的变截面设计，靠近两端环形支撑边的位置筋宽加厚30%，因为这个位置是保持架受力的集中点，滚子转动时对保持架的周向推力，最终都会传递到两端的环形边上，加厚过渡位置能避免应力集中导致的筋条根部断裂；中间段的筋做窄，一方面是减轻整体重量，降低保持架自身转动时的离心力——要知道大型轴承的保持架直径能到一米以上，高速转动时离心力会让保持架有向外扩张的趋势，重量降下来，离心力带来的形变就能控制在公差范围内，另一方面是留出足够的过油通道，润滑油能顺着镂空的空隙流到每一个滚子的接触面上，

　　不会出现局部缺油的情况。说完成型的结构逻辑，再讲安装边界的尺寸控制，这类保持架的外径要比轴承外圈的滚道内径小0.3到0.5毫米，内径要比轴承内圈的挡边外径大0.2到0.4毫米，这个间隙是给安装和运转时的偏心留余量的，实际装配的时候，轴承内圈和外圈不可能做到完全同轴，尤其是大型设备的安装基座，加工时的形位公差最多能到0.2毫米，要是保持架和内外圈的间隙留小了，运转时保持架会蹭到内外圈的挡边，磨出来的金属屑进到滚道里，会直接划伤滚子和滚道的接触面，提前出现疲劳点蚀。还有两端的环形边的厚度，不能太薄也不能太厚，太薄的话整体刚性不够，压装的时候容易变形，导致兜孔的位置度超差，滚子装进去之后转动卡滞；太厚的话会挤占轴承的轴向安装空间，

　　很多重载轴承的轴向尺寸是卡着安装位的边界算的，保持架端边厚个0.5毫米，可能就会导致轴承装到位之后端盖压不紧，出现轴向窜动。另外这个结构的镂空位置，所有的内角都做了R0.5以上的圆角过渡，没有直角尖角，这一点很多新手容易忽略，直角位置在注塑或者铜合金车制的时候，容易出现应力集中，承受交变载荷的时候最先从尖角位置开裂，倒上圆角之后，不仅能降低应力集中系数，还能在润滑时让油液顺着圆角顺畅流动，不会在尖角位置形成涡流滞留，带走磨屑的效果也更好。实际做样件测试的时候，还要考虑保持架的动平衡，这种周向均匀分布的镂空结构，只要每个兜孔的位置度公差控制在0.05毫米以内，筋条的重量差控制在单根重量的2%以内，动平衡量就能满足每分钟1500转以下的运转需求，不用额外做去重处理，要是转速要求更高，还可以在两端的环形边上预留去重的工艺槽，方便动平衡调试的时候铣削调整。很多人觉得保持架是轴承里的次要零件，实际上整套轴承的寿命，30%以上的失效都是保持架结构不合理导致的，要么是润滑不足烧蚀，要么是强度不够断裂，要么是间隙留的不对卡滞，每一处结构的尺寸，都是在无数次现场失效案例里调整出来的，没有哪一处是多余的设计。
