小型电动代步车底盘转向行走总成结构

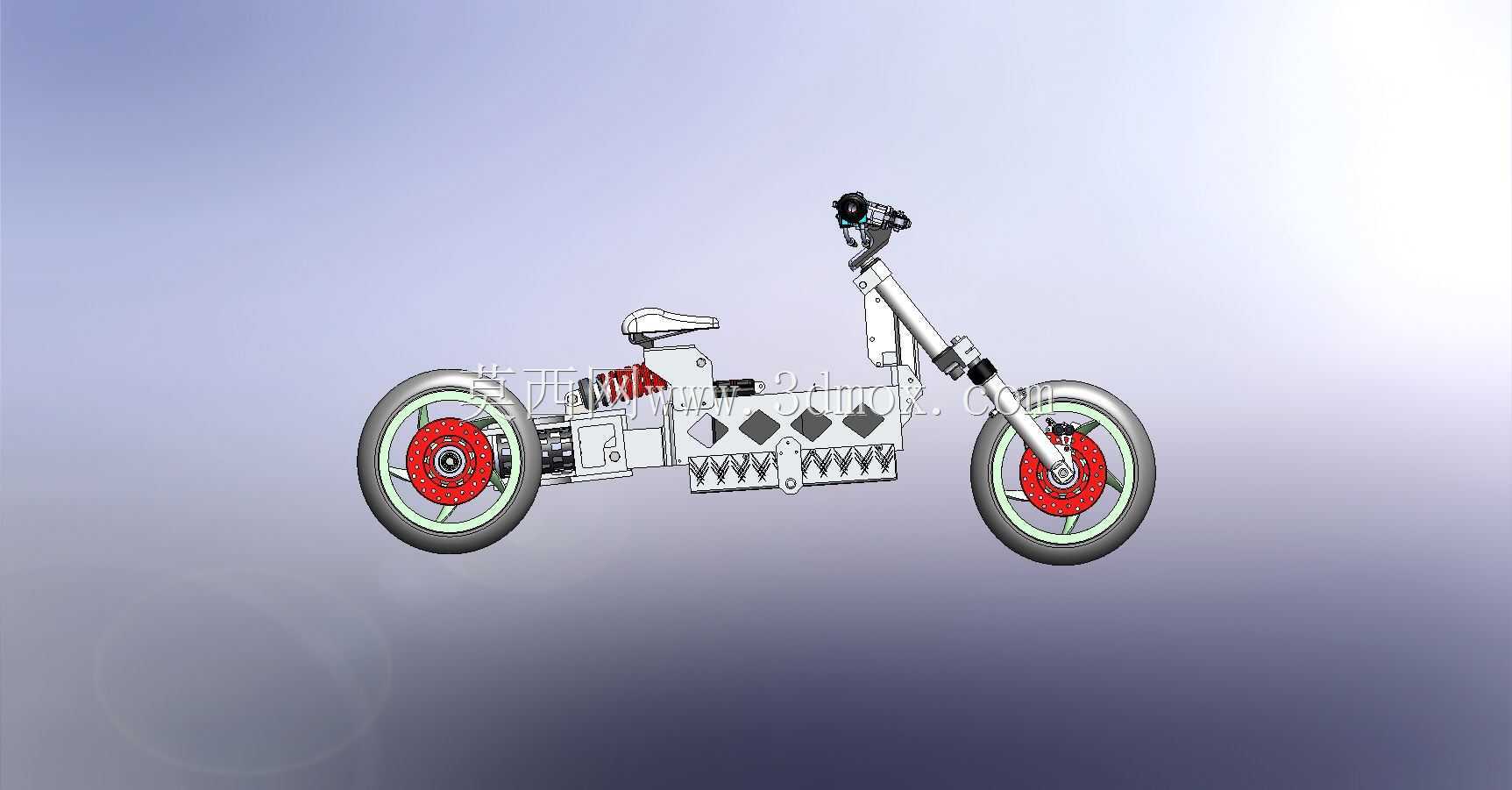

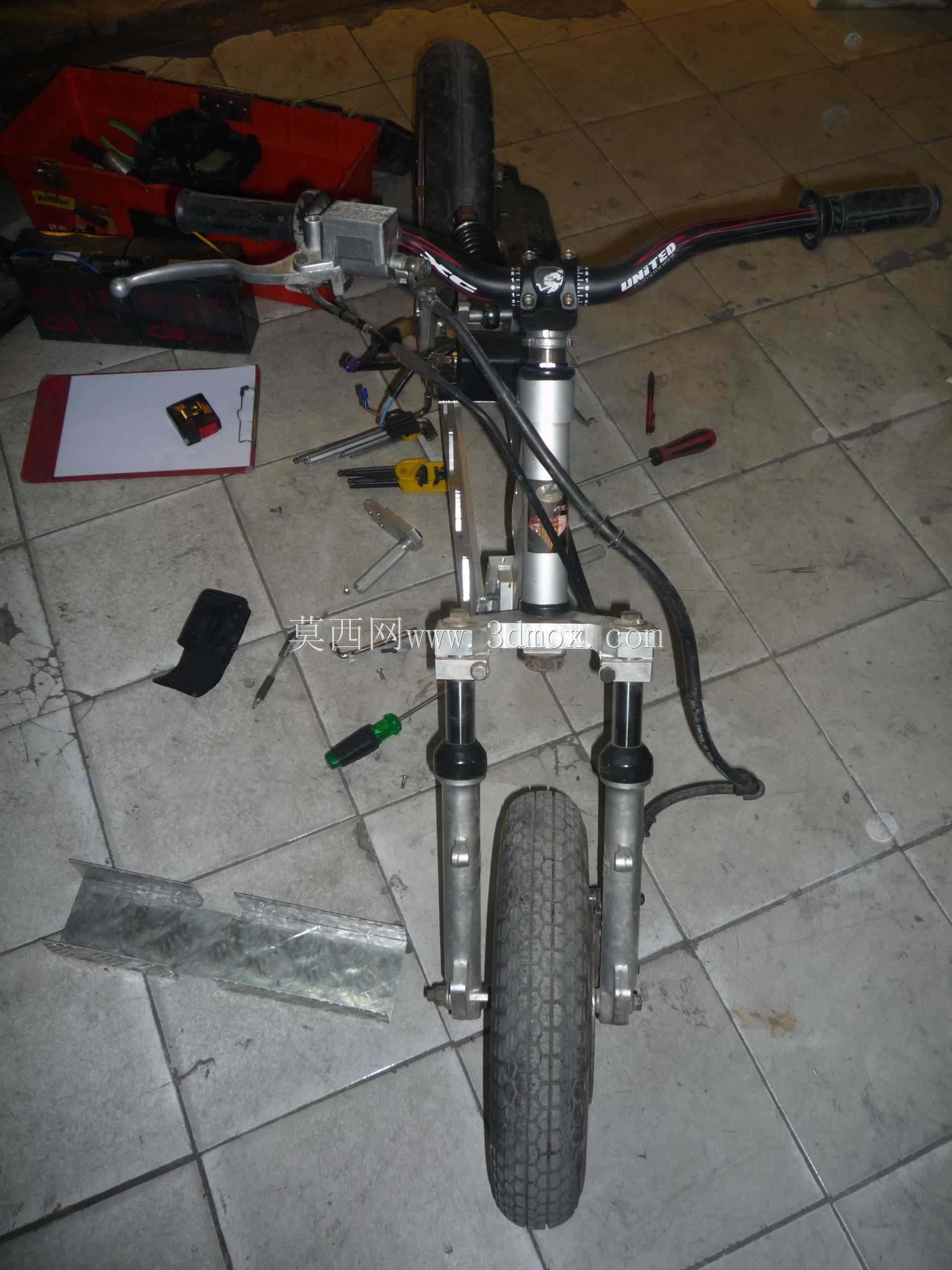

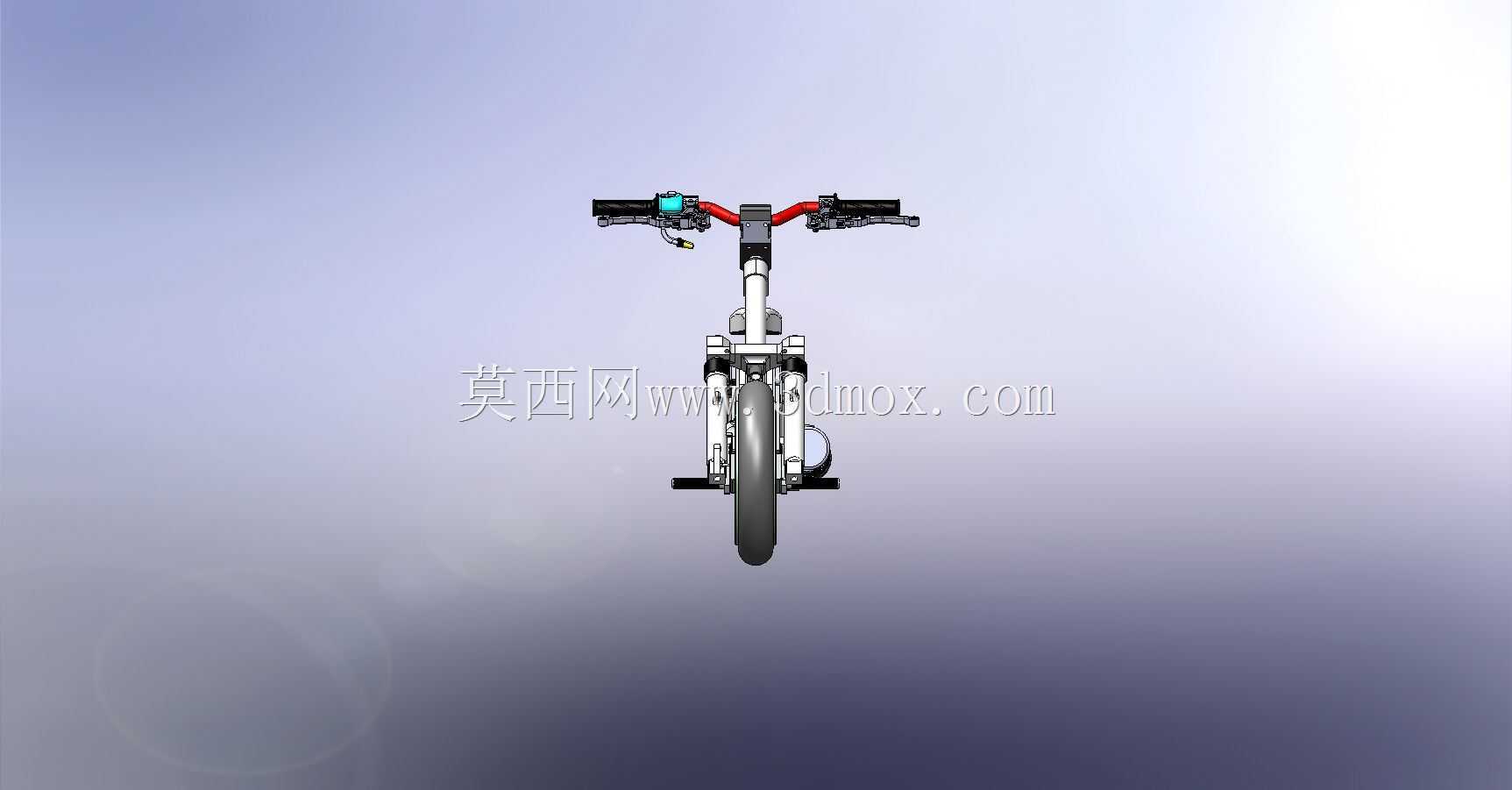

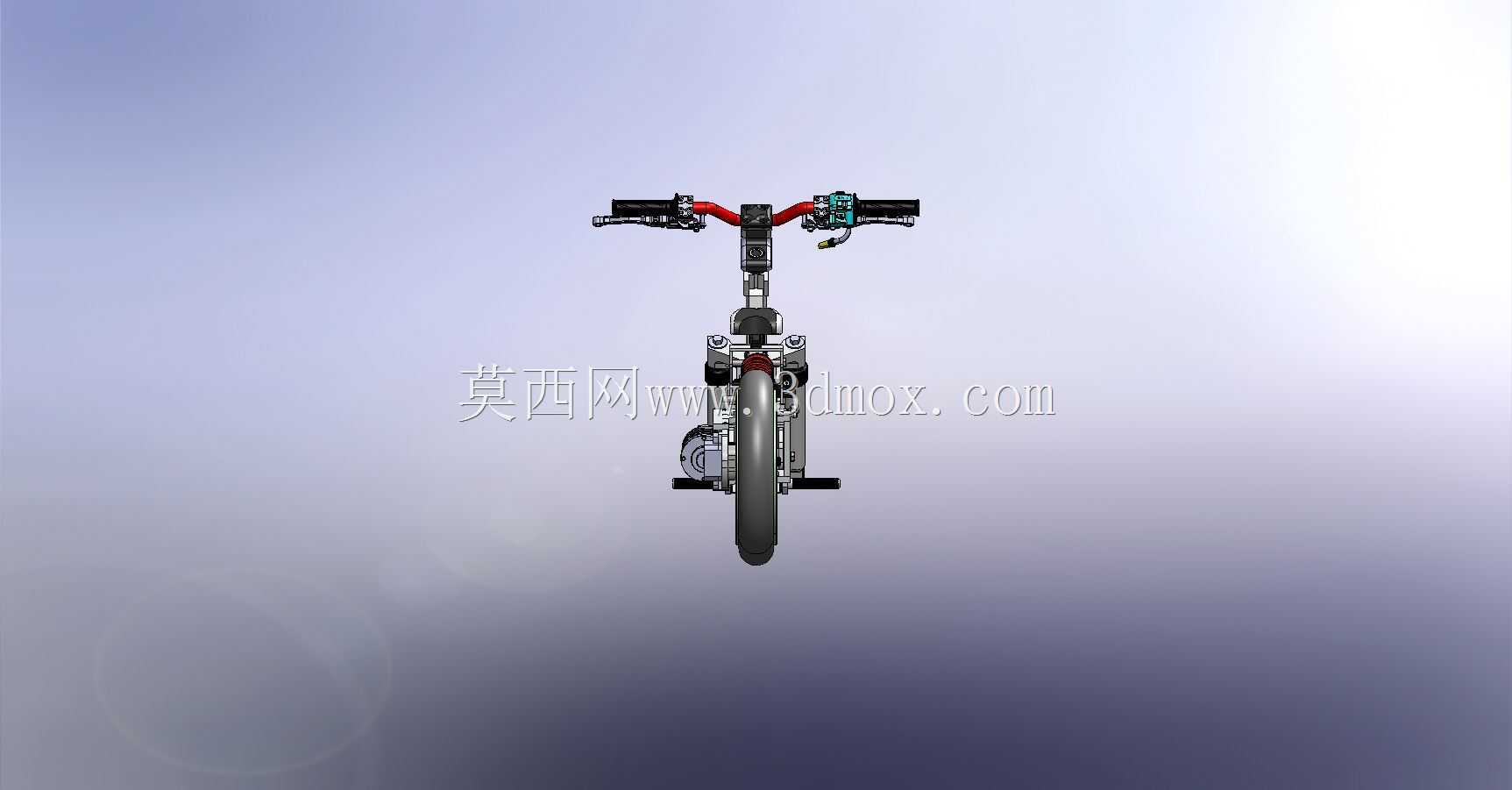

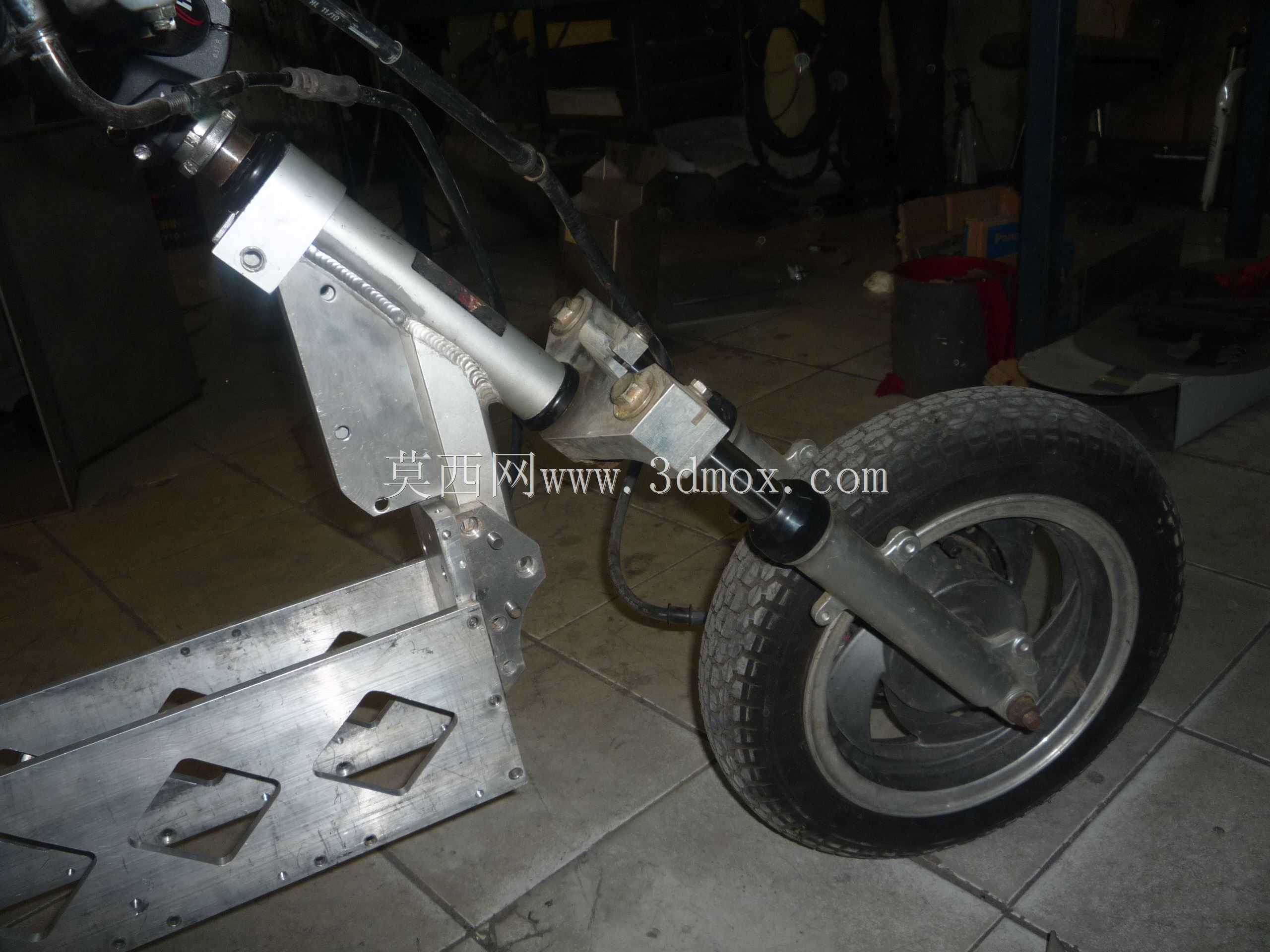

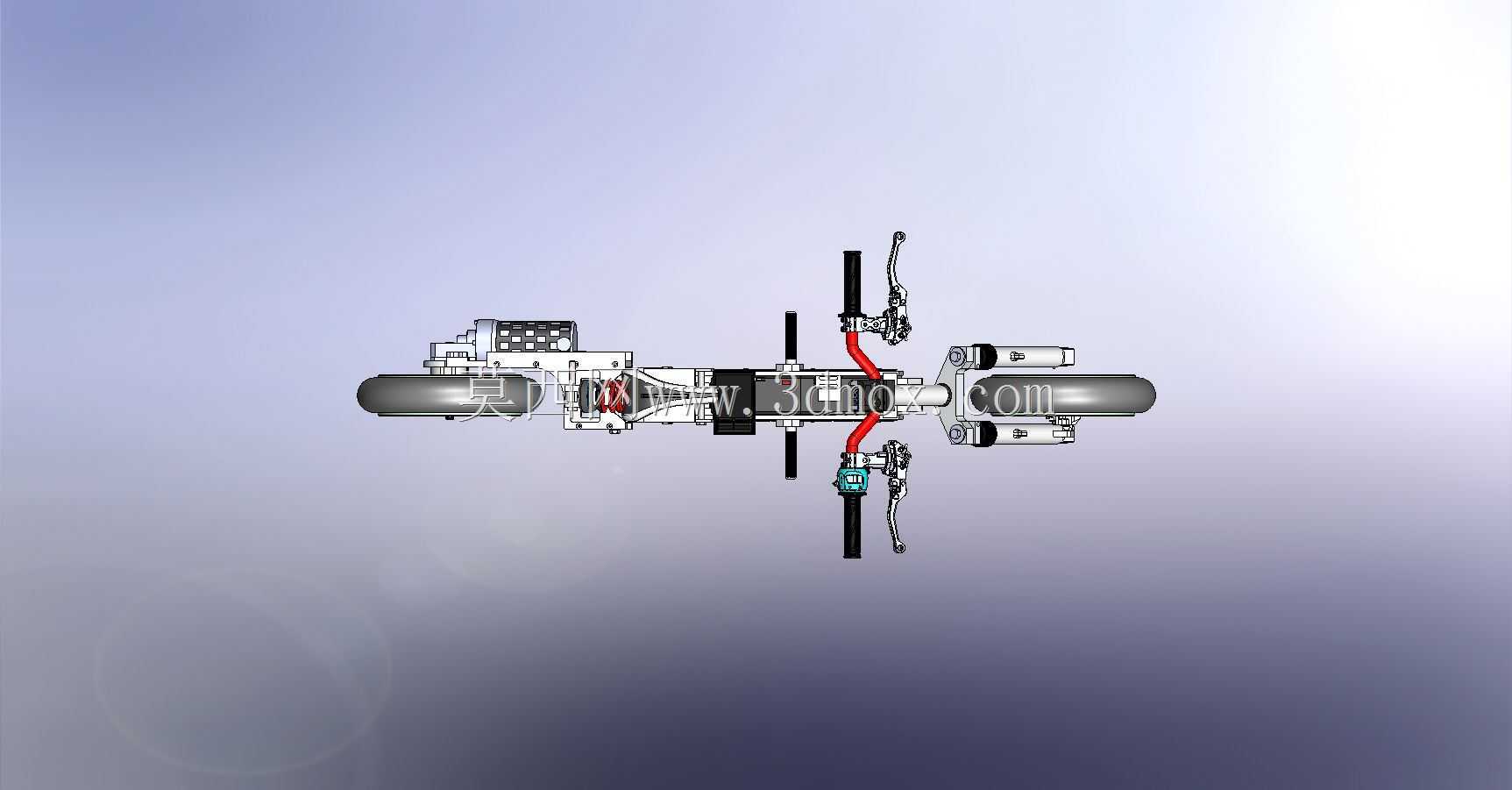

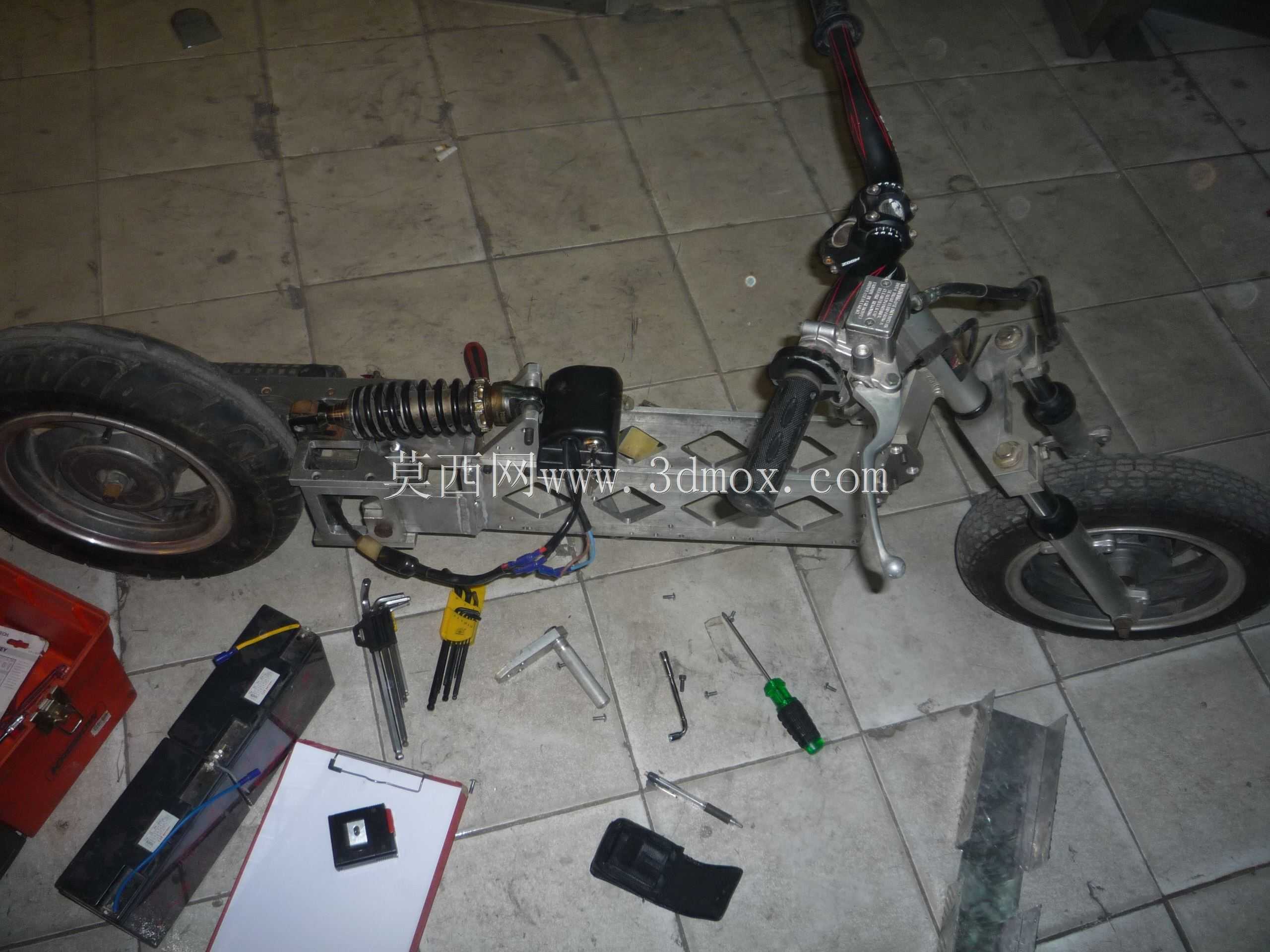

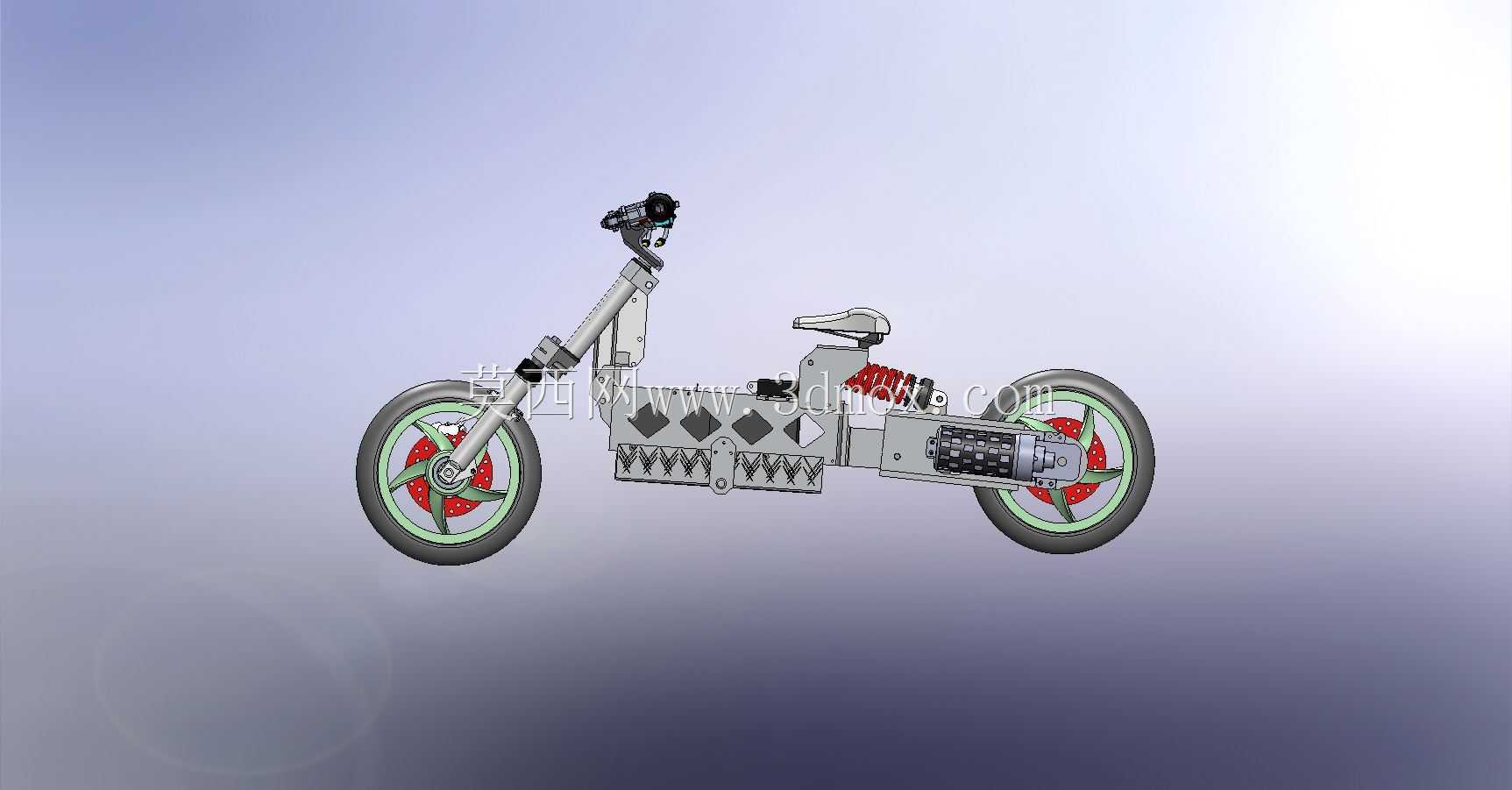

　　这套小型电动代步车的底盘转向行走总成，主要面向短途个人出行、厂区内部通勤、社区便民代步这类场景使用，整体结构围绕轻量化、易维护、低成本的核心需求展开设计，没有冗余的装饰性结构，所有部件都直接服务于行走、转向、减震的核心功能。从实际落地的安装边界来看，总成的横向宽度控制在两轮间距620mm范围内，纵向长度从前轮轴到后轮轴的轴距为850mm，整体离地间隙在空载状态下为110mm，完全适配城市非机动车道、小区内部铺装路面、厂区硬化道路的通行需求，不会因为尺寸过大影响通行灵活性，也不会因为离地间隙过小导致常规路面凸起剐蹭底盘。转向部分采用了直接把立管与前轮转向节硬连接的结构，没有采用复杂的转向助力设计，依靠车把直接传递转向力矩，

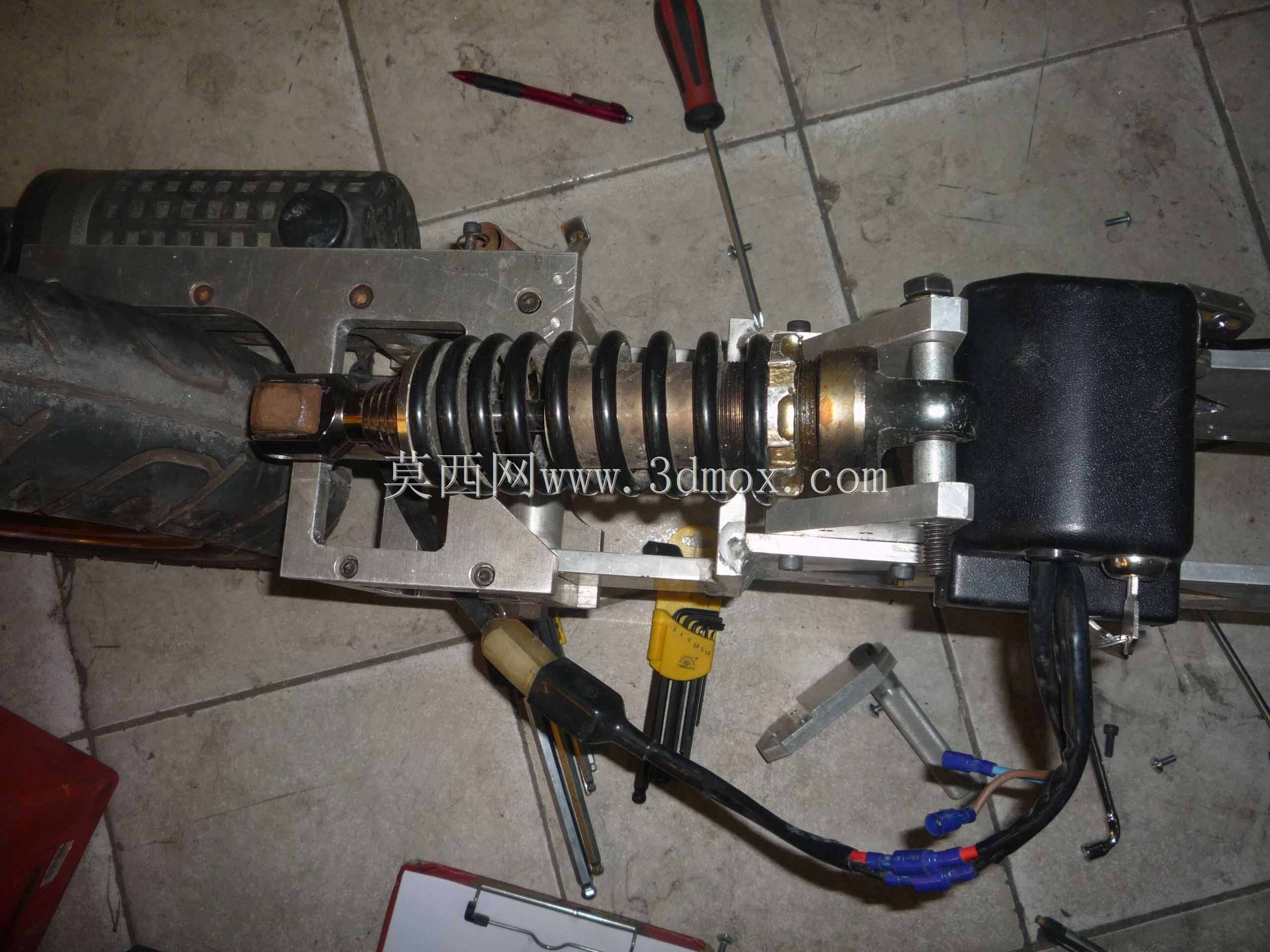

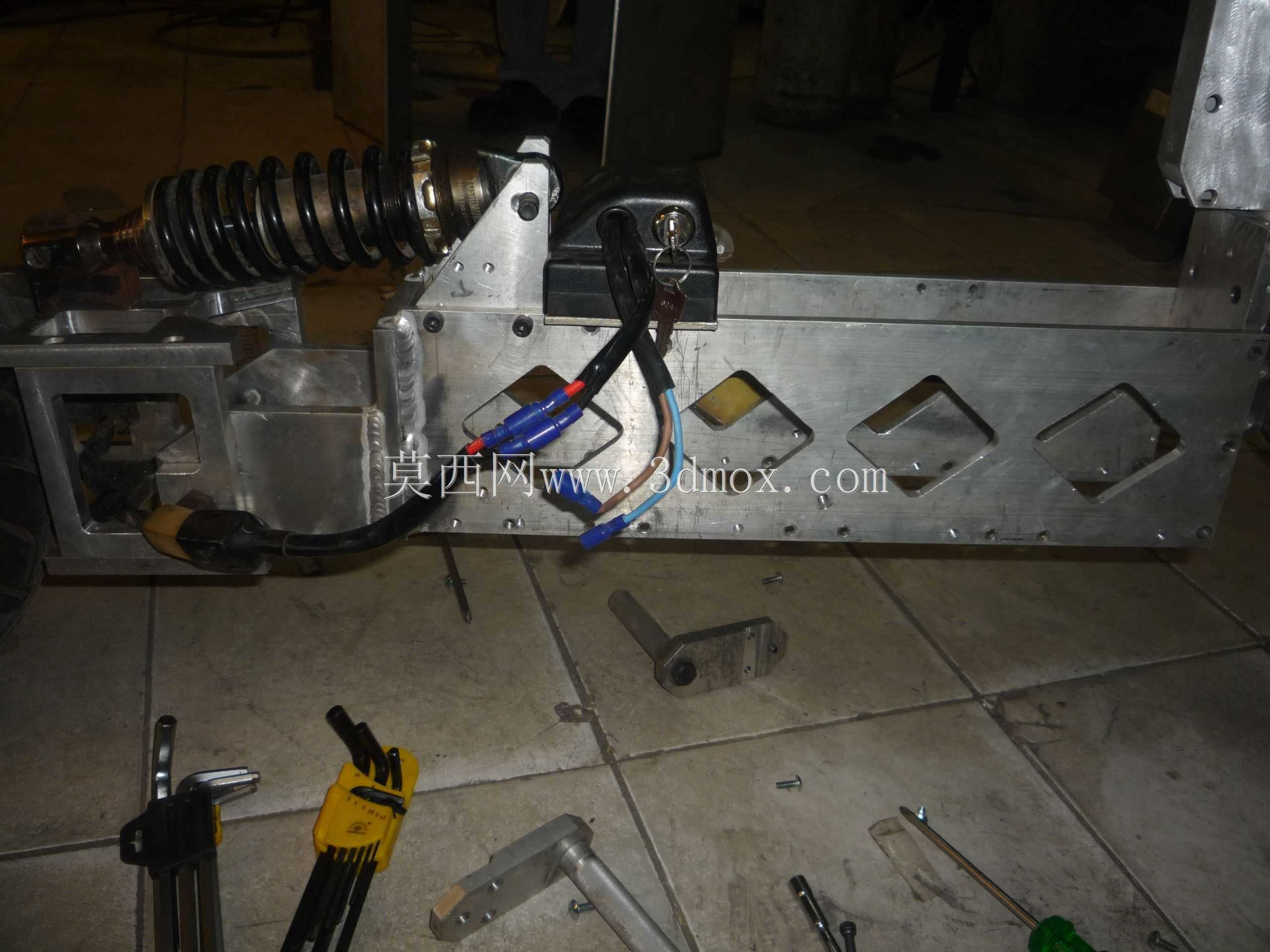

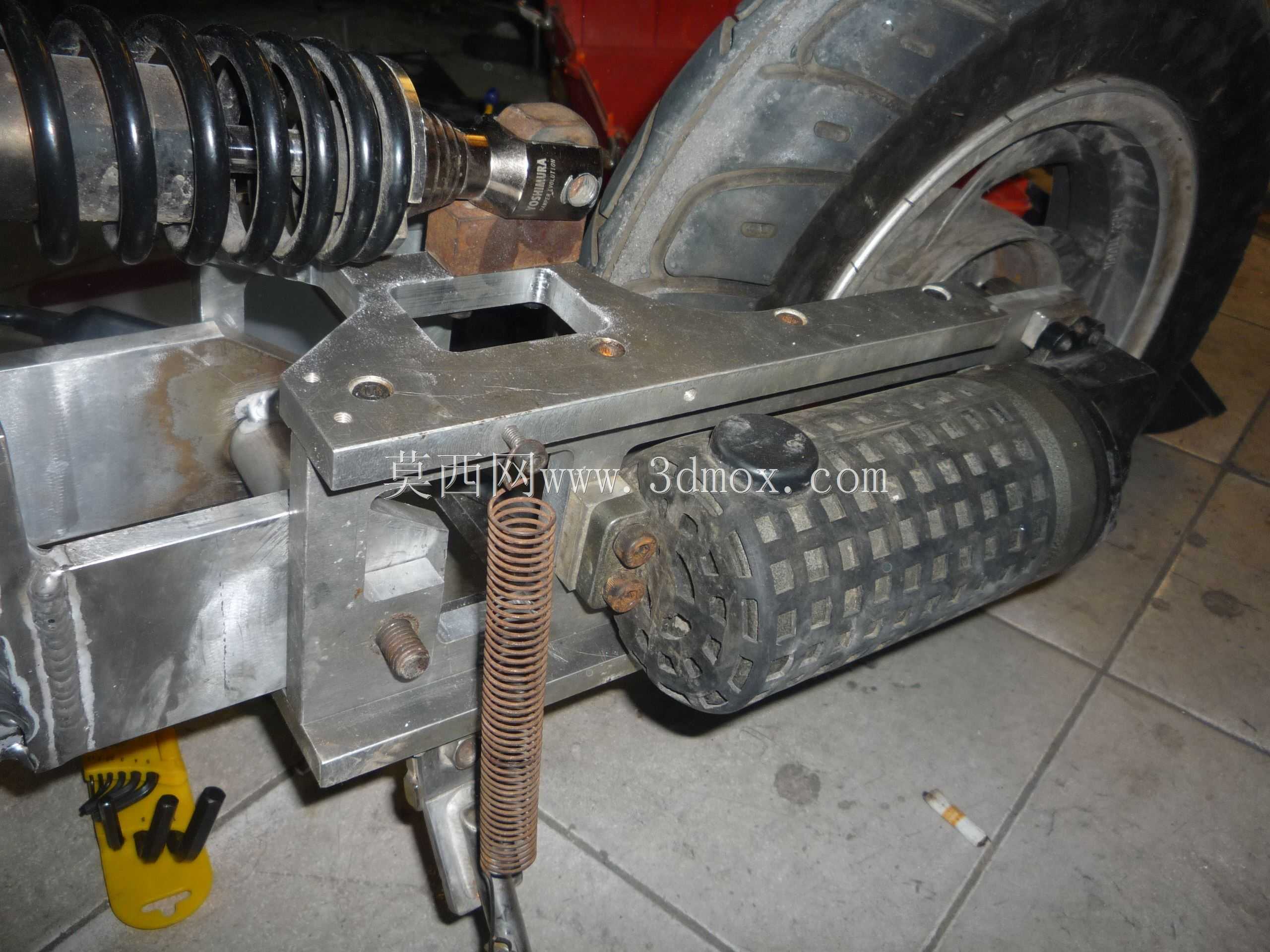

　　转向比设定为1:1.2，实际操作时转向响应直接，小范围转弯半径可以控制在1.2m以内，在狭窄的楼道口、电梯间、厂区通道内都能灵活转向，不需要过大的回转空间。转向立管上集成了刹车手柄、调速转把的安装位，所有走线都沿着车架主梁内侧布置，用线卡固定在车架焊接的预留安装点上，避免走线外露被剐蹭磨损，同时也方便后期检修时快速排查线路故障。行走部分前后轮都采用了10寸的充气橡胶轮胎，前轮直接固定在转向节的轮轴安装位上，轮轴采用直径12mm的45号钢加工而成，配合深沟球轴承支撑轮体转动，轴承位的公差配合选用H7/k6的过渡配合，既保证转动时没有松旷量，也不会因为配合过紧导致转动阻力过大。后轮作为驱动轮的安装载体，预留了轮毂电机的安装法兰位，法兰上的四个安装孔位按照标准10寸轮毂电机的孔距设计，不需要额外加工转接板就能直接适配市售的常规轮毂电机，降低后期配件采购的成本。减震部分在前轮转向节与车架连接的位置设置了弹簧阻尼减震器，减震器的安装角度与竖直方向呈18度夹角，弹簧刚度设定为25N/mm，能够过滤铺装路面上的细小颠簸，当遇到减速带或者路面小坑洼时，减震行程可以达到35mm，不会把冲击力直接传递到车架和驾乘人员身上。车架部分采用矩形钢管焊接而成，主梁选用4020mm的壁厚2mm的Q235钢管，横向加强筋采用2020mm的方管焊接，所有焊接位置都做了满焊处理，焊后打磨掉焊渣做喷塑防锈处理，车架上预留了电池仓、座椅、脚踏板的安装孔位，孔位都采用激光切割加工，

　　位置精度控制在±0.2mm以内，后期装配时不需要额外配钻就能直接安装对应部件。电池仓的位置设置在车架中部的脚踏区域下方，仓体内部尺寸为300200150mm，能够容纳常规的48V12Ah铅酸电池或者同尺寸的锂电池组，仓体底部设置了排水孔，避免雨天进水后积液浸泡电池。脚踏板采用防滑花纹铝板制作，通过四个螺栓固定在车架的预留安装柱上，拆卸方便，后期如果出现磨损可以单独更换。整个总成的设计没有追求过高的性能参数，所有部件选型都优先考虑通用性和易维护性，比如所用的轴承、螺栓、轮胎、减震器都是市面上电动自行车、电动滑板车的通用配件，在普通的电动车维修门店就能找到替换件，不需要定制特殊规格的配件，大幅降低了后期的使用维护成本。在结构强度校核上，

　　车架整体按照承载100kg的额定载荷设计，通过有限元分析验证，在额定载荷下，车架主梁的最大应力为120MPa，远低于Q235材料的屈服强度，安全系数达到2.0以上，能够满足日常使用的强度需求，不会出现正常使用下车架变形、断裂的问题。转向部分的连接部位都设置了防松螺母，避免长时间使用后因为震动导致连接部位松旷，所有转动部位都预留了润滑脂注油孔，定期加注润滑脂就能保证转动顺畅，延长部件的使用寿命。这套结构在实际装配时，所有部件都采用模块化设计，转向模块、减震模块、行走轮模块、车架主体都可以单独分装后再总装，总装工序只需要拧紧对应的连接螺栓、接好对应的线路即可，不需要复杂的调校过程，适合小批量生产装配，也适合个人DIY改装时参考使用，能够帮助开发者快速搭建出可行驶的代步车原型，减少从零开始设计的试错成本。
