金属板拼接四面体结构件设计

　　在日常的结构验证与工艺摸索过程中，这类由金属板弯折拼接形成的四面体构件，常被用作空间几何结构的工艺验证样件，也可作为小型承载支架的基础构型参考，在教学演示、工艺试折、小型工装辅助支撑场景中都能见到这类结构的应用。从实际使用角度看，这类构件不需要额外的连接件，仅依靠板材自身的弯折咬合与边线对齐就能形成稳定的空间封闭结构，自重较轻的同时具备不错的抗侧向形变能力，在小载荷的静态支撑场景下，相比实心块体能节省七成以上的材料用量，加工过程也不需要复杂的工装夹具，普通的钣金折弯设备就能完成全部工序。设计这类构件的时候，首先要确认四面体的空间棱边投影关系，每一块金属板的裁切轮廓都要对应相邻面的贴合边线，折弯处的止裂槽位置需要避开棱边交汇的顶点，

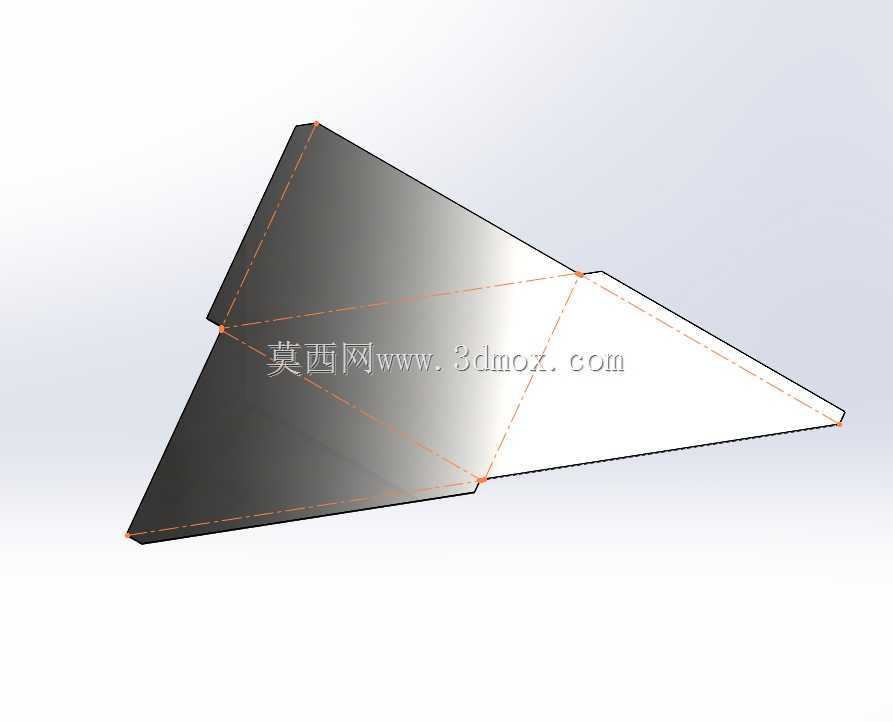

　　避免弯折过程中顶点位置出现应力集中导致的板材撕裂。实际建模过程中，需要先绘制空间四面体的线框骨架，将每个三角面单独展开为平面钣金轮廓，预留出拼接时的贴合边余量，相邻面的贴合边宽度要保持一致，通常根据板材厚度取1.5到2倍板厚的数值，保证拼接时接触面有足够的定位面积，不需要额外打定位销就能通过工装快速对齐。从安装边界来看，这类构件如果用作小型设备的支撑脚，底部三角面的三个端点需要预留安装孔位，孔位中心距离板材边缘的距离要大于2倍孔径，避免安装锁紧时板材边缘出现开裂；如果用作工艺展示样件，棱边的拼接缝隙需要控制在0.1mm以内，保证外观的几何规整度，弯折成型后不需要额外的焊接工序，仅通过接缝处的点胶或者铆接就能完成固定。

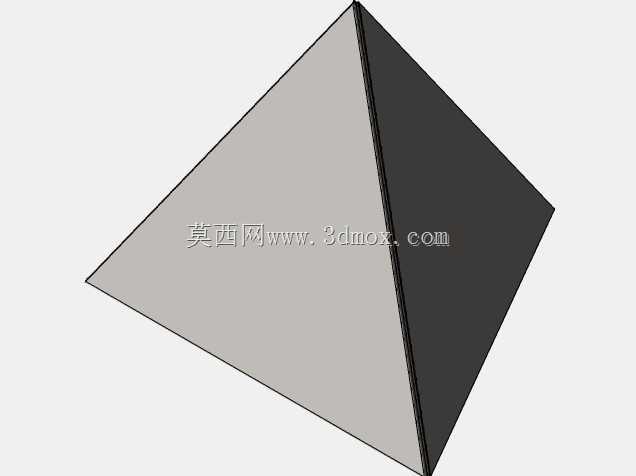

　　这类结构的外形尺寸没有固定的限制，可根据实际使用场景调整棱长，当棱长小于100mm时，可选用0.8到1.5mm厚度的冷轧钢板加工，整体重量不会超过200g，方便手持挪动；当棱长扩大到300到500mm区间时，板材厚度需要提升到2到3mm，此时构件可承受5kg以内的静态载荷，适合作为小型检测设备的底部支撑框架。在实际加工验证中，这类拼接四面体的折弯顺序需要提前规划，先完成每片板材的单边折弯，再从一个基准面开始逐片拼接，避免最后一块板无法嵌入装配间隙；棱边交汇的顶点位置，所有板材的裁切角都要做45度的斜切处理，保证拼接时顶点位置不会出现板材干涉，形成规整的空间交点。不同于常规的焊接框架结构，这种全钣金拼接的四面体没有突出的焊缝，

　　表面处理后整体外观流畅，几何辨识度高，除了工业场景的工艺验证用途，也可作为工业造型的装饰构件使用，在设备外观的装饰性结构、展会的几何造型展示件中，这类结构凭借加工便捷、造型规整的特点，能快速完成小批量的加工交付。建模过程中需要注意，每片钣金的折弯系数要根据实际选用的板材材质调整，不锈钢板材的折弯回弹量要大于普通冷轧钢板，展开轮廓的尺寸需要根据回弹量做相应补偿，避免弯折后相邻面的贴合边出现错位，导致拼接后整体结构出现扭曲形变。如果需要在构件表面安装其他附属零件，尽量将安装位置设置在三角面的中心区域，避免在靠近棱边或者顶点的位置打孔，防止破坏结构的整体受力平衡，导致局部受力过大出现板材变形。
