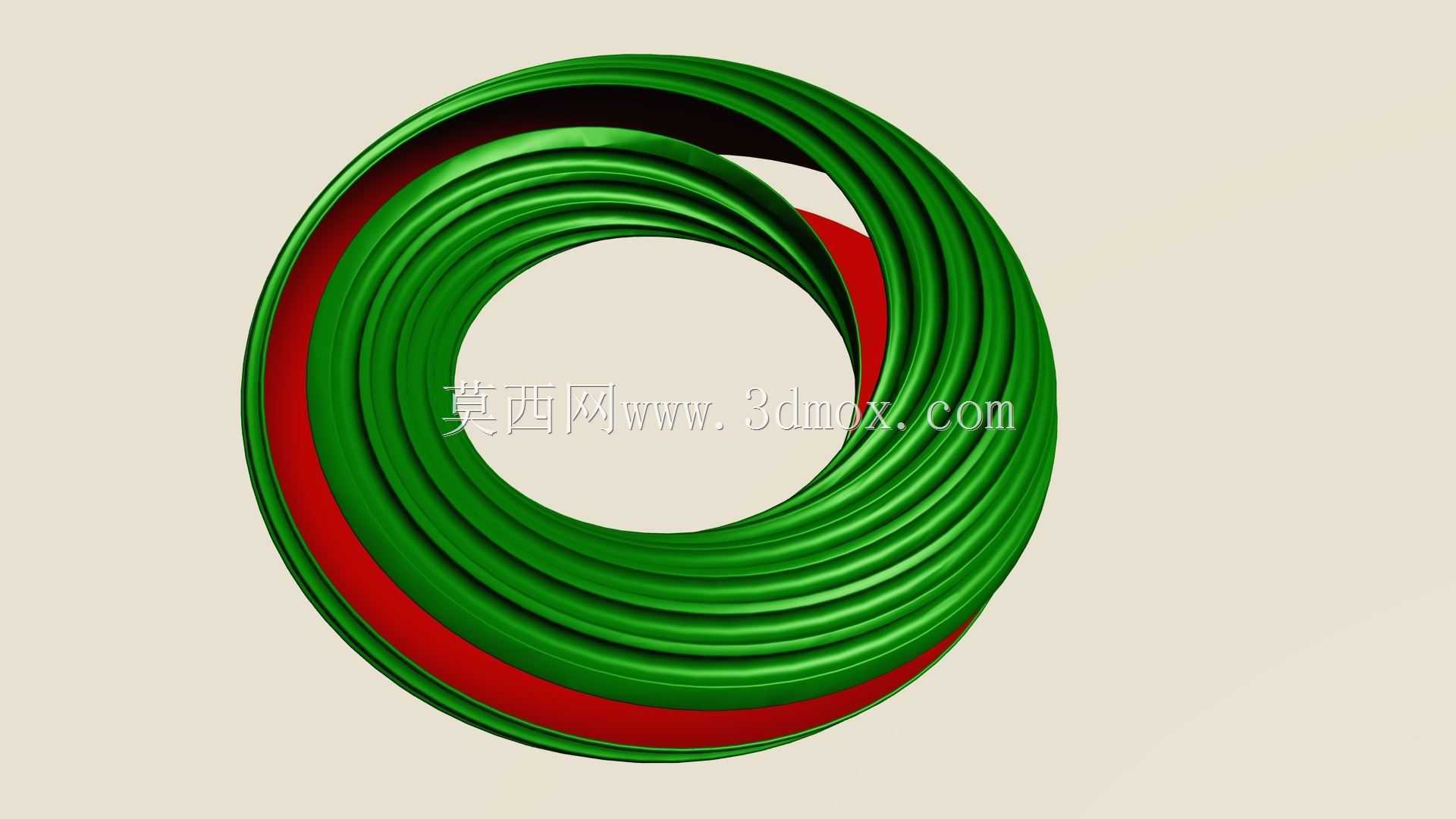

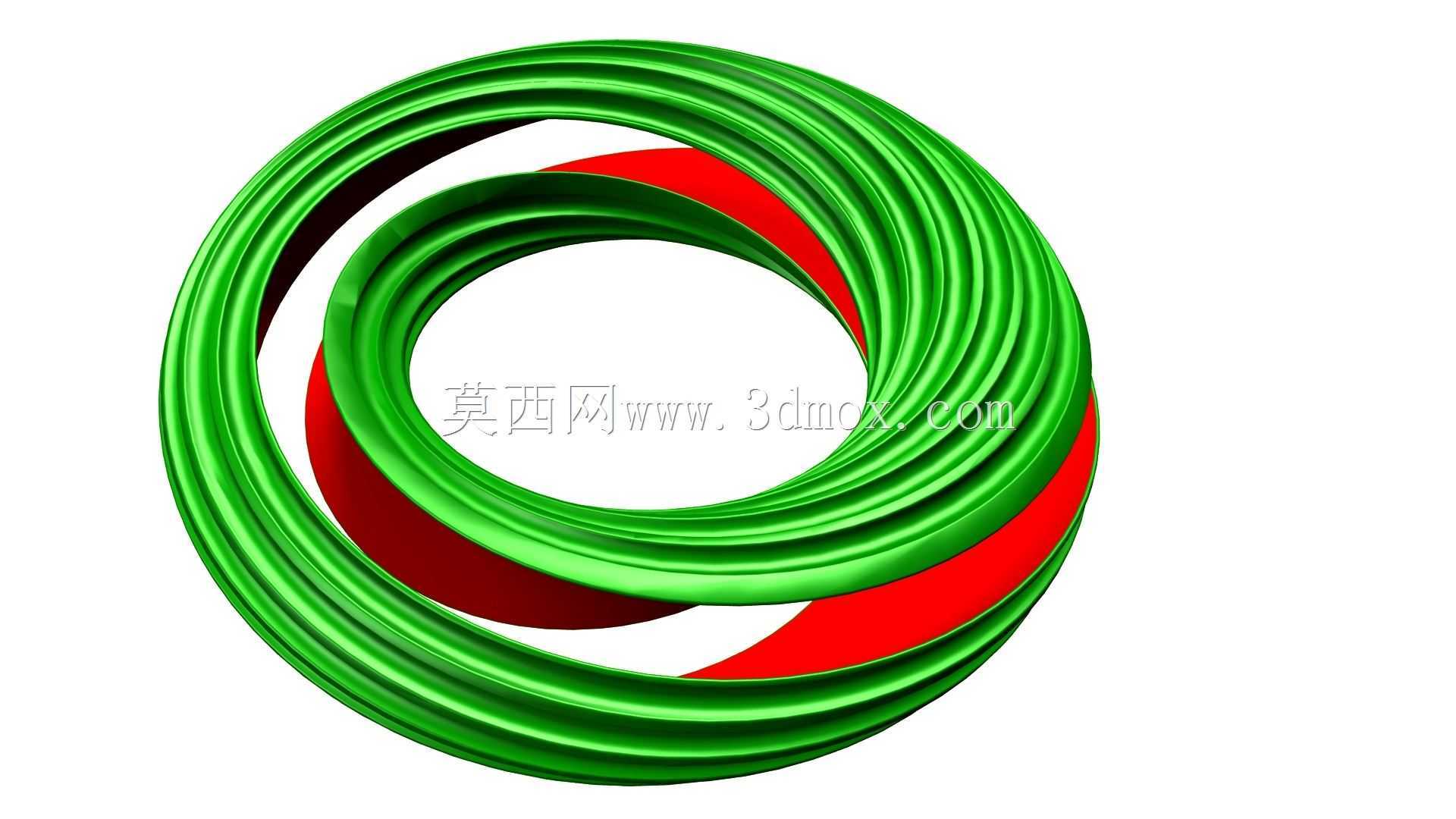

扭环式连续曲面莫比乌斯环结构

　　这类扭环连续曲面结构，最早从拓扑学概念落地到工业场景时，多数人只把它当成趣味展示件，实际在工程领域的适配场景比想象中更广。先从结构本身的特性说起，整个环体通过单次180度扭转后首尾闭合，形成单侧连续曲面，不存在传统环形结构的内外表面分界，这一特性让它在流体输送、物料导流场景里有独特优势——比如粉体输送管路的转向段，采用这类扭环过渡结构，能避免传统直角弯或者普通环形弯管存在的物料滞留死角，物料沿曲面流动时全程没有截面突变带来的流速骤降区，也不会因为内外壁的分界导致局部积料，对粘性粉体、超细粉料的输送适配性远优于常规弯管结构。

　　从设计思路上拆解这个结构，建模时首先要确定中心闭合路径的曲率半径，这个参数直接决定整个环体的安装边界，中心环的直径要匹配安装空间的预留环形区域，环体自身的截面直径则要根据流通量或者承载需求计算，扭转段的过渡不能出现曲率突变，否则不管是3D打印还是机加工成型，都会在曲率突变点产生应力集中，实际使用时容易在交变载荷下出现开裂。做曲面加厚的时候要注意，整个单侧曲面的法向是连续变化的，加厚方向不能出现自相交，尤其是扭转角度最大的环体中段，要反复检查曲面偏移后的壁厚均匀性，壁厚偏差控制在5%以内才能保证后续成型时的结构强度一致。

　　实际应用里，除了管路导流，这类结构在展览展示的动态装置、工业设计的装饰性承载件里也有大量使用，比如展会的环形灯带安装骨架，采用莫比乌斯环结构的话，灯带可以沿曲面连续铺设，不需要在环体上做断点接线，整个发光面没有暗区，视觉连续性远好于普通环形骨架。还有部分散热结构的导流环，用这类单侧曲面做散热鳍片的载体，冷却气流沿曲面流动时会全程覆盖环体的所有表面，不会出现普通环形散热片背面的气流死区，散热效率能提升15%左右。

　　做安装边界校核的时候，要注意整个环体在三个轴向的投影尺寸，因为扭转段会在垂直于中心环平面的方向产生凸起，不能只计算中心环所在平面的直径，要把扭转后的最大轴向高度算进安装预留空间里，固定点的设置要选在环体扭转角度为0和180度的两个对称位置，这两个位置的结构刚度最高，固定后受载时的形变量最小。如果是作为承载结构使用，环体截面的扭转过渡段要做局部加厚，因为这个位置在承受径向载荷时的弯矩最大，不加厚的话长期受载会出现不可逆的塑形变形。

　　另外在教学演示场景里，这类结构也是机械原理、拓扑结构课程的常用演示件，能非常直观地展示单侧曲面、连续路径的拓扑特性，相比平面示意图，实体结构能让学习者快速理解空间曲面的成型逻辑，对后续学习复杂曲面建模、空间管路设计都有辅助作用。建模过程中对曲面连续性的把控练习，也能帮结构工程师提升G2连续曲面的建模能力，这类曲面处理能力在做汽车覆盖件、流体叶轮设计时都是核心技能。
