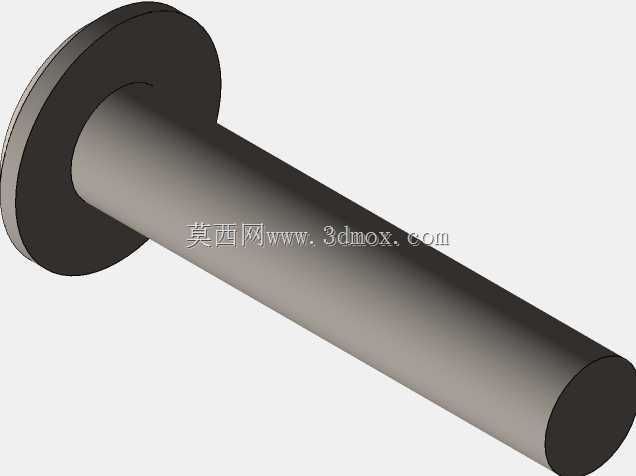

内六角沉头接头螺栓结构设计方案

　　在液压管路连接、气动系统装配、精密仪器内部构件紧固等场景中，这类内六角沉头接头螺栓是应用频率极高的连接件，区别于普通外六角螺栓，它的沉头结构可以完全嵌入被连接件的沉孔内，安装完成后连接件表面无凸起结构，不会对周边运动部件形成干涉，在空间紧凑的设备内部布局中优势十分明显。从结构设计逻辑来看，这款螺栓严格遵循DIN ISO紧固件相关标准，头部采用内六角驱动形式，配套对应的内六角扳手施加扭矩，相比十字槽、一字槽的驱动结构，内六角槽可以承受更大的拧紧力矩，装配过程中不容易出现滑牙、槽口变形的问题，适合需要一定预紧力的连接工况。头部直径设计为4mm，沉头角度适配常规的90度沉孔加工标准，现场装配时只要被连接件提前按照标准沉孔尺寸加工，

　　就能保证螺栓头部完全沉放，表面齐平度可以控制在0.1mm以内，满足有外观平整度要求或者滑动接触面的装配需求。螺杆部分的公称直径为2mm，属于小规格精密紧固件，螺杆上的螺纹采用标准公制粗牙螺纹，牙型角60度，螺纹公差带选用6g级，和对应的内螺纹孔配合时，既能保证足够的连接强度，又不会出现卡滞、拧入困难的问题。螺杆总长度L、螺纹段长度L1的尺寸设计覆盖了不同厚度被连接件的连接需求，非螺纹段的光杆部分直径略小于螺纹大径，装配时光杆部分可以穿过被连接件的光孔，起到精准定位的作用，避免连接后两个部件出现错位偏移。在实际设备选型过程中，选用这类螺栓首先要确认被连接件的总厚度，保证螺栓拧入内螺纹件的深度达到螺纹公称直径的1.5倍以上，

　　才能满足足够的连接强度，避免受载后螺纹滑牙失效；其次要确认沉孔的加工尺寸，沉孔直径要比螺栓头部直径大0.2-0.3mm，沉孔深度要略大于螺栓头部厚度，才能保证螺栓安装后头部不突出表面。这类螺栓的应用场景覆盖十分广泛，小到消费电子内部结构固定、小型气动元件的接头连接，大到液压阀块的油路封堵、自动化设备的薄板件拼接，都能看到它的身影。和普通盘头内六角螺栓相比，沉头结构的它不会在安装表面留下凸起，在一些需要部件沿表面滑动的机构中，不会因为螺栓头凸起造成滑动卡顿、部件刮擦的问题；和外六角螺栓相比，内六角驱动的它只需要在沉孔内部预留扳手空间，不需要在螺栓头部周边预留扳手的活动空间，进一步压缩了装配所需的空间占比，

　　对紧凑型设备的结构设计十分友好。建模过程中，螺纹部分如果是用于装配干涉检查，可以采用装饰螺纹线简化建模，提升大装配体的运行流畅度，如果是用于加工生产或者有限元受力分析，则需要绘制精确的螺纹牙型，保证仿真结果和实际加工尺寸的一致性。头部的内六角槽尺寸要严格对应标准扳手尺寸，槽深要足够，避免拧紧过程中扳手脱出造成槽口磨损。螺杆末端的倒角设计为45度，方便装配时快速对准螺纹孔，提升现场装配的效率，同时也能去除螺杆末端的毛刺，避免螺纹拧入时刮伤内螺纹的牙型。在表面处理的选型上，根据使用场景的不同，可以选择镀锌钝化、镀镍、不锈钢材质等不同方案，普通干燥室内环境选用镀锌件即可满足防锈需求，在潮湿、有腐蚀介质的环境中，则需要选用304或者316不锈钢材质的产品，避免螺栓锈蚀后拆卸困难，影响设备后期维护。
