内六角盘头接头连接紧固件设计

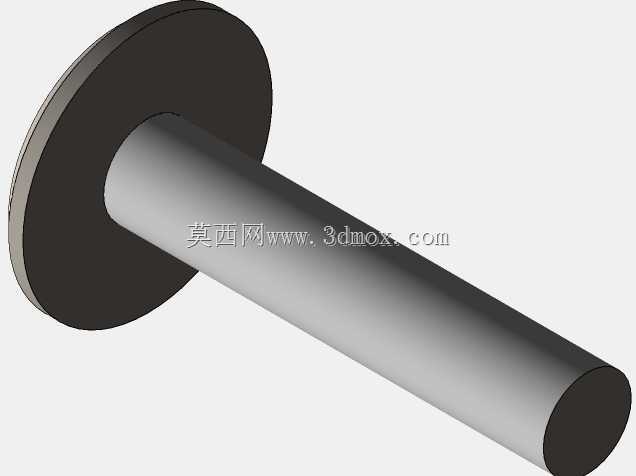

　　在液压管路接头、气动快插组件、小型电气连接器的装配场景里，这类盘头内六角螺栓的使用频率远高于普通外六角紧固件，很多刚入行的结构设计人员容易忽略盘头结构的实际作用，单纯把它当成普通螺丝选型，最后装配时往往出现接头压合不均、密封面错位、拧紧时打滑刮伤安装面的问题。这款紧固件的头部采用大直径盘式结构，头部直径达到4mm，相比同螺纹规格的圆柱头内六角螺栓，盘头的压合接触面积要大出近40%，在对接塑料接头、薄铜片密封垫、绝缘隔层这类低硬度被连接件时，不会因为拧紧压强过大压裂接头基体，也不会在反复拆装后把密封垫压出不可逆的塑性变形，能长期保持接头连接位置的压合应力均匀分布。从尺寸边界来看，这款螺栓的头部厚度控制在2mm，螺杆总长度标注为L，其中有效螺纹段长度为L1，螺纹末端距离头部支撑面的非螺纹段长度为2mm，这个非螺纹段的设计是很多非标准紧固件容易做错的地方——接头连接器的安装孔往往是光孔与螺纹孔分段设计，光孔段需要螺栓的光杆部分做径向定位，如果全螺纹段直接穿入光孔，螺纹牙型会刮伤光孔内壁，长期受振动影响还会出现螺纹切削碎屑掉落到管路内部的问题，尤其在气动回路、液压控制回路里，金属碎屑一旦进入阀组会直接造成阀芯卡滞，引发设备动作故障。头部的内六角驱动结构适配标准2mm内六角扳手，相比十字槽、一字槽的驱动形式，内六角的受力面是六个对称的垂直侧壁，拧紧时可以承受更大的扭矩，不会出现槽口打滑拧花的问题，在设备内部空间狭窄、扳手操作角度受限的安装位置，

　　内六角结构只需要很小的转动角度就能完成扳手的重新卡位，装配效率比外六角结构高很多，也不需要预留外六角套筒所需的周向操作空间。这款紧固件完全遵循DIN、ISO紧固件标准设计，螺纹牙型采用标准公制三角螺纹，牙型角60度，螺纹大径、中径、小径的公差都匹配标准内螺纹的公差带，不需要做特殊的定制攻丝，用市面上常规的标准丝锥就能完成配套内螺纹的加工，大幅降低了配套零件的加工成本。在实际选型使用时，需要注意头部支撑面的平面度要求，盘头的下表面与螺杆轴线的垂直度公差控制在0.05mm以内，拧紧时不会因为支撑面倾斜导致螺栓承受附加的弯曲应力，很多设备运行中出现的螺栓断裂问题，本质上不是螺栓强度不够，而是支撑面倾斜导致螺栓长期受交变弯曲载荷，

　　最终在螺纹根部出现疲劳断裂。这款螺栓的盘头边缘做了微小的圆角过渡，没有尖锐的冲切毛边，安装时不会刮伤操作人员的手套，也不会在穿过安装孔时刮坏孔壁的防护涂层，在有绝缘防护要求的电气接头连接场景里，光滑的头部边缘也不会划破绝缘护套，避免出现线路短路的隐患。针对接头连接器经常需要拆装维护的使用特点，这款螺栓的螺纹收尾做了退刀槽优化，螺纹末端没有不完整的烂牙段，反复拆装拧入拧出时不会刮伤内螺纹的入口牙型，经过上百次拆装循环后，内螺纹的啮合精度依然能保持在设计要求范围内，不会出现螺纹滑牙、连接松动的问题。在振动工况下的接头连接场景里，大直径盘头带来的更大压紧力分布范围，配合标准螺纹的自锁摩擦力，不需要额外加装平垫圈就能达到可靠的防松效果，

　　减少了装配时的零件数量，也避免了平垫圈错位导致的密封失效问题。设计时还考虑了自动化装配的需求，头部的内六角槽深度和对边尺寸都严格匹配自动化拧紧轴的批头尺寸，盘头的外圆直径公差控制在h12级别，能够适配自动送料螺丝机的分料轨道，不会出现卡料、送料错位的问题，适合大批量装配的生产线使用。在不同材质的选型匹配上，这款螺栓的结构尺寸可以适配不锈钢、碳钢镀锌、高强度合金钢等多种材质，不管是有防腐要求的户外设备接头，还是有强度要求的高压管路接头，都可以沿用这套尺寸参数做材质调整，不需要重新设计连接结构的安装尺寸，大幅缩短了不同场景下的结构设计周期。很多设计人员在做接头连接结构时，会刻意选择更长的螺栓来增加啮合扣数，实际上这款螺栓的螺纹啮合长度只要达到螺纹大径的1.5倍，就能满足绝大多数接头连接的强度要求，过长的螺栓不仅会增加零件成本，还可能因为螺纹末端顶到连接器内部的密封件、导电端子，造成密封失效或者电路短路的问题，选型时需要严格对照安装孔的深度，确认螺栓拧入后末端的预留间隙在0.5mm到1mm之间，既保证足够的螺纹啮合强度，又不会干涉连接器内部的其他零件。
