齿轮传动系装配位置场景展示

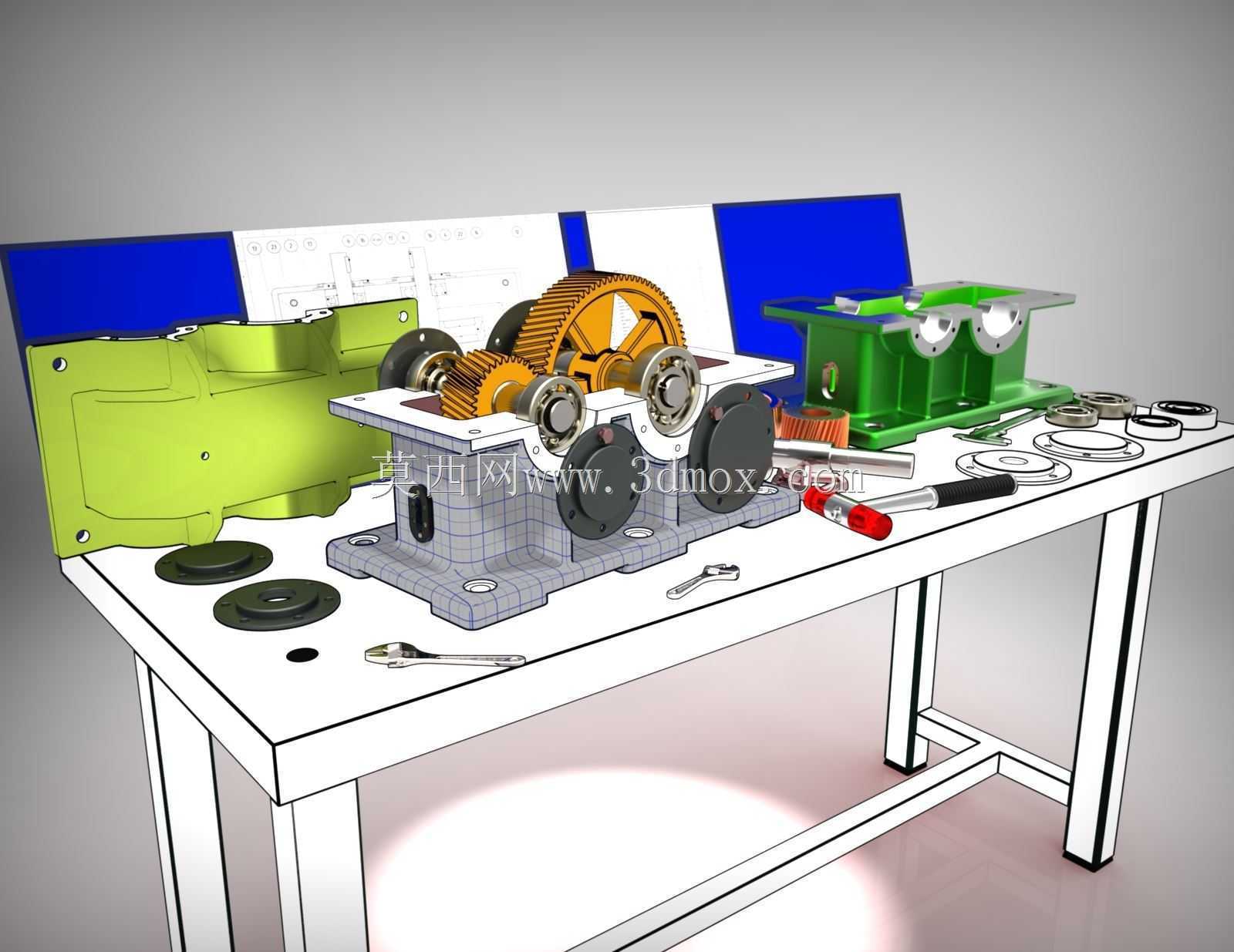

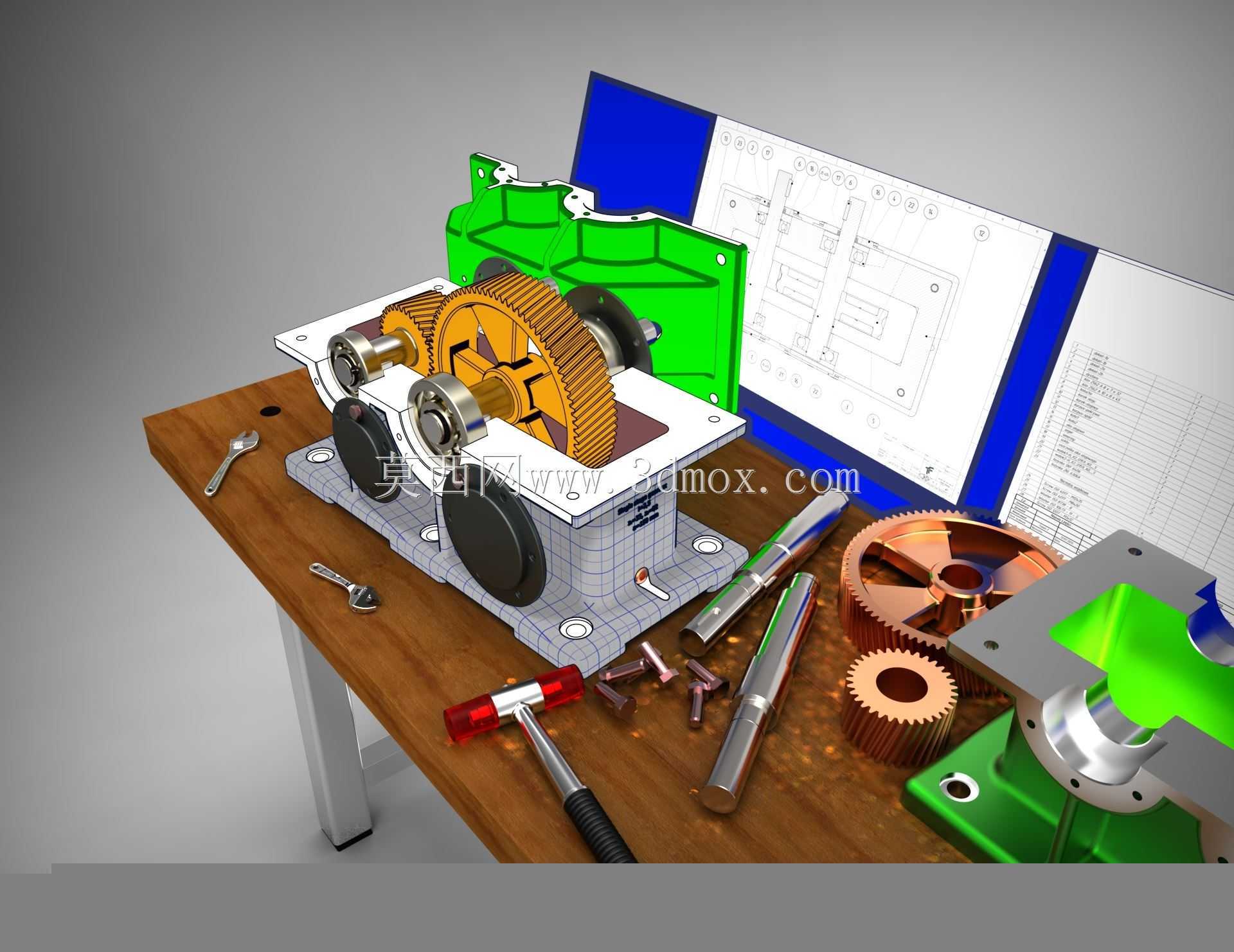

　　这套装配场景完整还原了齿轮传动系统在实际装配工位上的布局状态，覆盖从箱体就位到传动部件预装的全流程工位排布逻辑。在通用机械制造、传动部件预装、教学实训场景中，这类工位布局直接决定装配效率与装配精度，现场作业时，箱体作为核心承载基准，首先要完成安装面的水平找正，保证后续轴承孔系的同轴度偏差控制在公差允许范围内，避免齿轮啮合时出现偏载、异响等问题。从结构功能来看，这套传动系统的核心作用是传递转矩、匹配转速，通过不同齿数齿轮的啮合，实现输入输出端的转速转矩转换，适配不同工况下的动力输出需求。箱体采用剖分式结构设计，上下箱体的结合面经过精密铣削加工，装配时通过定位销保证孔系的位置精度，轴承安装孔的台阶面直接作为轴承外圈的轴向定位基准，

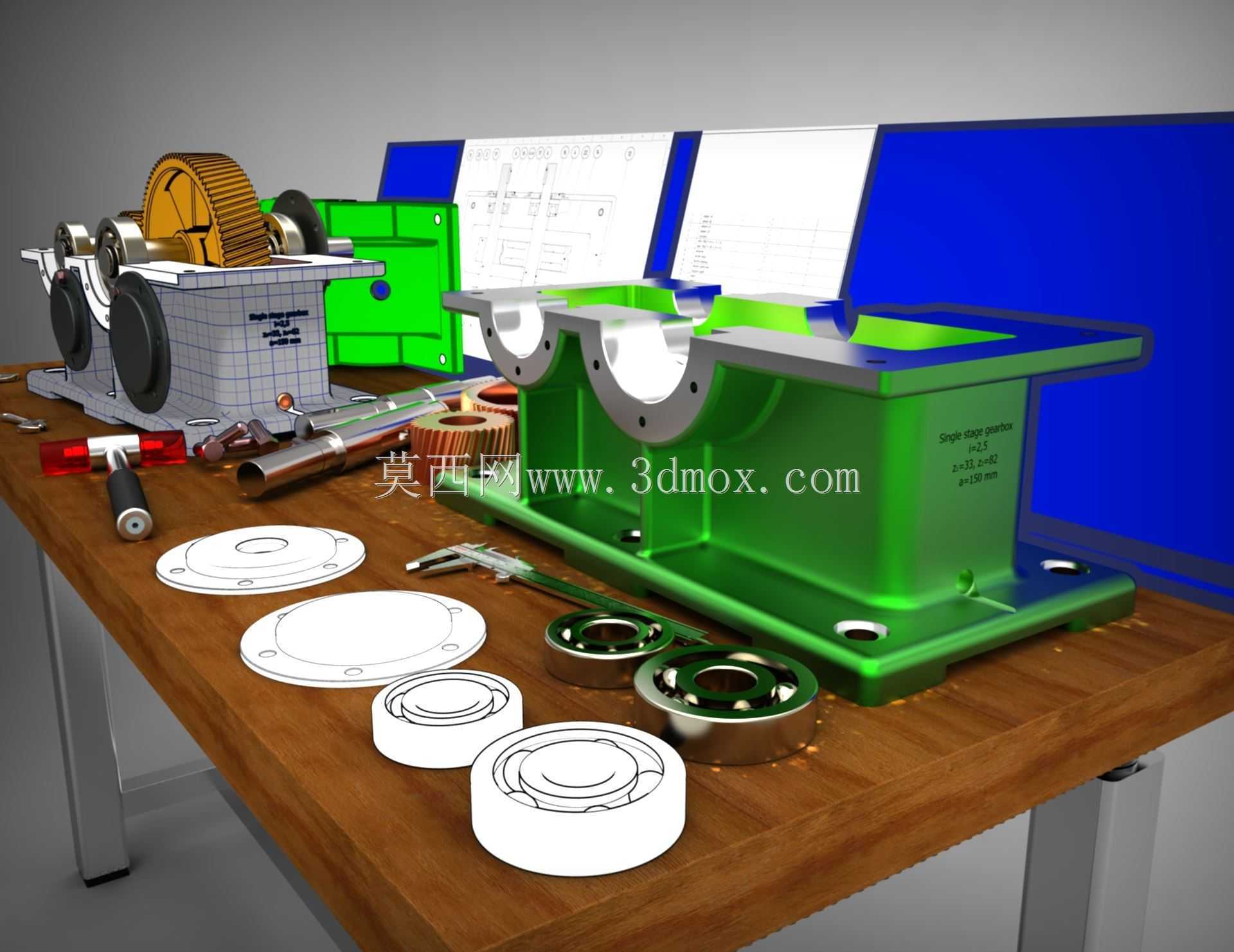

　　省去了额外的轴向定位零件，简化了装配流程。现场排布的零部件包含深沟球轴承、透盖与闷盖、调整垫片、齿轮轴、键连接零件，每个零件的摆放位置都对应实际装配的作业顺序：轴承预先完成润滑脂填充，放置在箱体侧前方便于拿取的位置，端盖按安装位置分类摆放，密封件提前预装在端盖的密封槽内，避免装配时出现密封件扭曲、漏装的问题。设计这套装配布局时，首先考虑的是作业人员的操作半径，所有常用零部件都放置在手臂可及的范围内，重型箱体放置在工位中心的承重台面上，避免装配过程中频繁搬移重型零件。安装边界方面，箱体底部的安装螺栓孔距严格匹配配套设备的安装基面尺寸，输入轴、输出轴的伸出长度预留了联轴器安装的操作空间，轴端的键槽位置与配套传动件的键槽尺寸完全适配，

　　不需要现场二次修配。齿轮的啮合侧隙通过端盖与箱体之间的调整垫片组进行控制，装配时通过增减垫片厚度，将齿轮副的侧隙调整到设计要求的范围内，同时保证轴承的预紧力符合运行要求，避免轴承运行时出现过热、过早磨损的问题。端盖的密封结构采用接触式橡胶密封，能够有效阻挡外界粉尘进入箱体内部，同时防止箱体内的润滑油泄漏，适配多粉尘的工业车间作业环境。装配过程中，齿轮与轴的配合采用过渡配合，通过压力机平稳压装，避免锤击导致的齿轮变形、轴颈损伤，键连接的配合面保证接触面积不低于70%，传递转矩时不会出现键的压溃、松动问题。整个场景的布局还原了实际生产车间的预装工位状态，既可以作为装配作业指导的可视化参考，也能用于新入职装配人员的操作培训，

　　帮助作业人员快速理解齿轮传动系统的装配逻辑、零件配合关系，减少装配过程中的错装、漏装问题。从结构设计的合理性来看，箱体的加强筋布置在轴承孔下方的承载位置，既提升了箱体的整体刚性，又不会过多增加箱体的重量，箱体底部的排油孔设置在油池的最低位置，方便后续维护时更换润滑油，油位观察孔的位置对应正常运行时的油位高度，能够直观判断箱体内的润滑油存量是否符合要求。
