带飞鸟浮雕纹饰的金属硬币造型结构

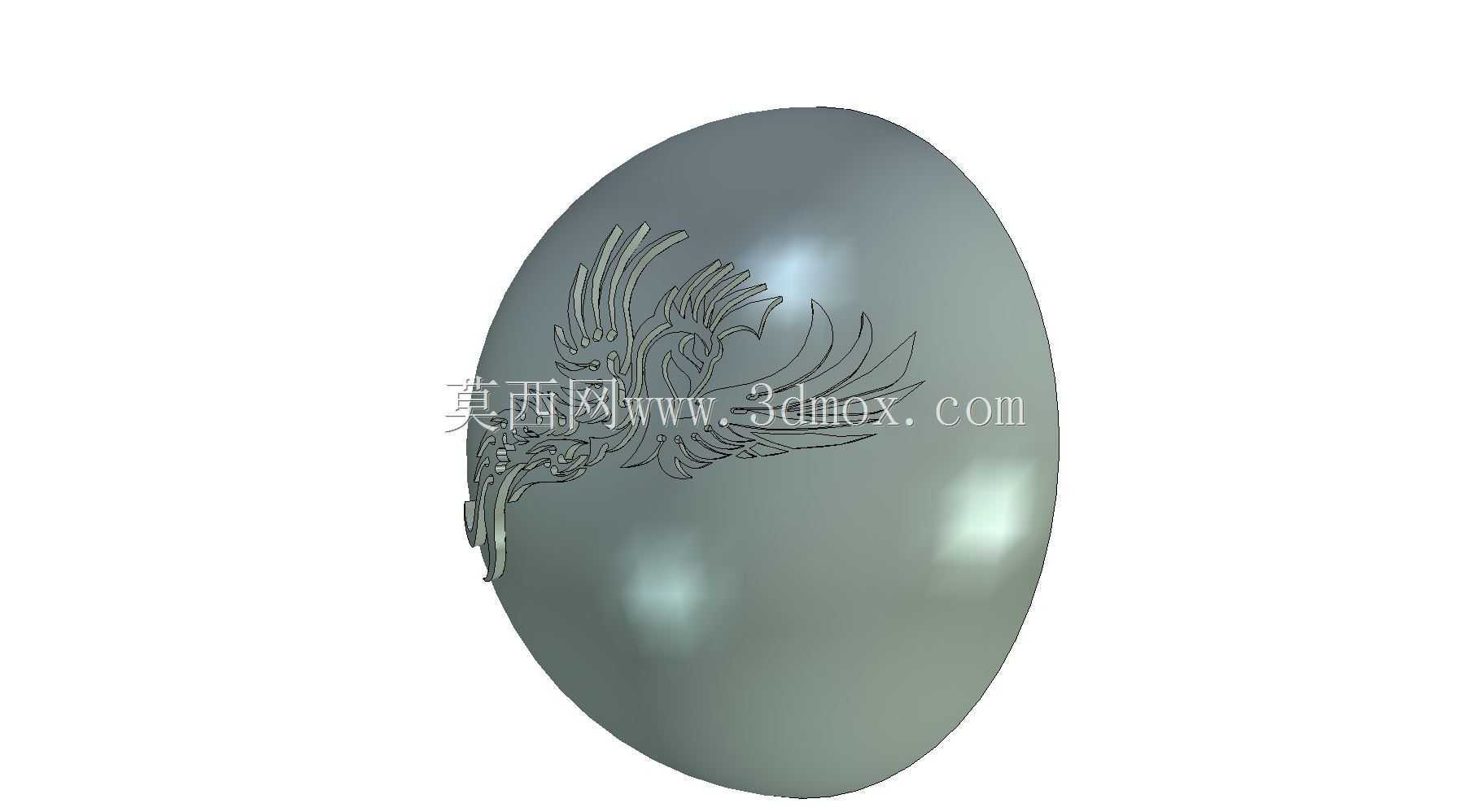

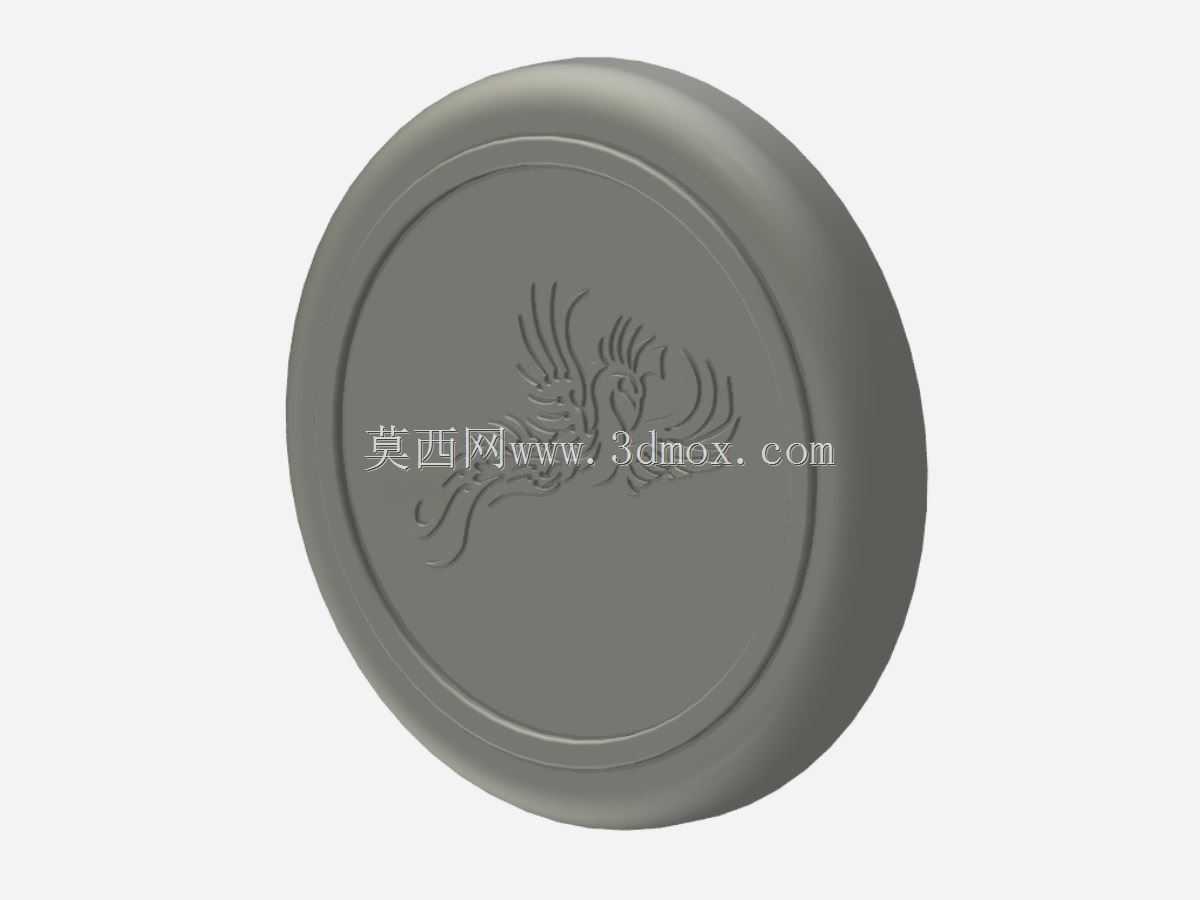

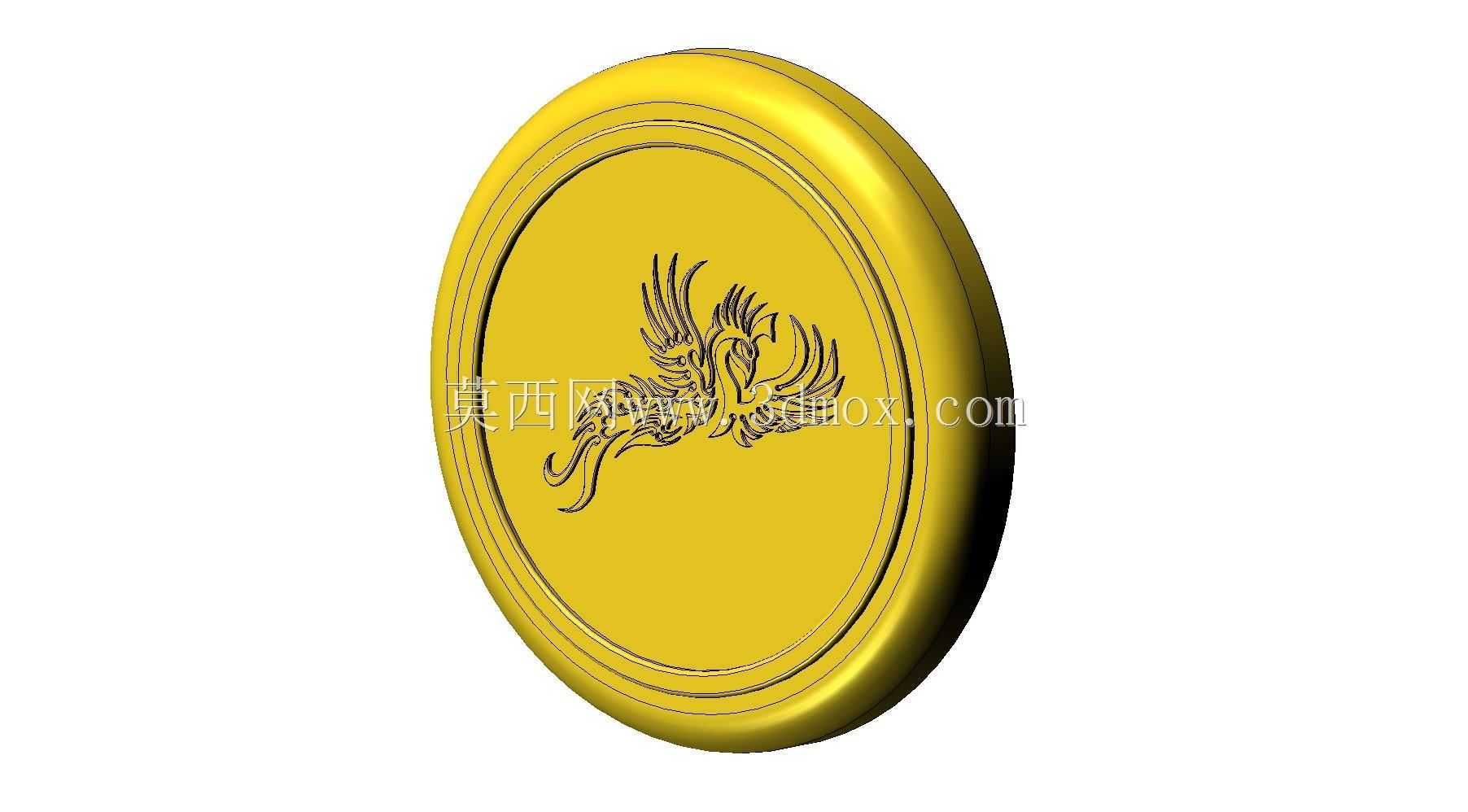

　　这类带浮雕纹饰的硬币类结构，日常应用场景覆盖纪念章压制成型、文创金属周边开发、贵金属纪念币生产验证多个领域，做结构设计的时候首先要考虑压印工序的成型极限，浮雕凸起高度不能超过坯料厚度的三分之一，不然压印的时候会出现坯料边缘开裂、纹饰填充不满的问题。从实际生产角度看，这类圆形币状结构的外缘做了小圆弧过渡的凸起边，一方面是压印的时候能定位坯料在模腔里的位置，避免压偏导致纹饰错位，另一方面日常流转的时候能减少边缘磕碰掉屑，提升成品的抗损伤能力。表面的飞鸟浮雕做了渐变拔模处理，所有纹饰的侧壁都留了1.5度的脱模斜度，不管是做冷压成型还是精铸脱模，都不会出现卡模、纹饰拉毛的问题，浮雕的最深凹陷处和币面基准面的落差控制在0.35毫米，

　　这个尺寸既能保证纹饰的视觉辨识度，又不会因为凹陷过深导致压印时坯料流动不足出现缺料。设计这类结构的时候，首先要确定坯料的直径和厚度边界，常规同尺寸纪念币的坯料直径公差控制在±0.02毫米，厚度公差±0.01毫米，压印前的坯料要做退火处理降低硬度，不然压印时模具承受的侧向力会超出设计阈值，缩短模具寿命。币面的纹饰区域做了内凹的环形边界，这个环形槽的作用是把压印时的材料流动限制在纹饰区域内，避免材料向外缘挤压导致外缘边厚不均，同时这个环形边界也能在视觉上把纹饰区域和外缘分隔开，提升整体的层次感。从安装和适配角度看，如果是做嵌入式的纪念章结构，外缘的直壁段高度要和安装槽的深度匹配，过盈量控制在0.03毫米以内，

　　压入安装槽的时候不会出现币面变形，也不会因为过盈量太小出现松动脱落。做三维建模的时候，浮雕的曲面要做连续曲率处理，不能出现锐角棱边，不然压印时应力集中会导致模具对应位置出现崩口，尤其是飞鸟羽翼的尖端位置，都做了R0.1的小圆角过渡，既不影响纹饰的精细度，又能提升模具的使用寿命。这类结构在实际生产中还要考虑表面处理的适配性，浮雕的凹陷处如果做喷砂处理，凸起的币面做亮面抛光，明暗对比能更好凸显纹饰细节，所以建模的时候要把喷砂区域和抛光区域的分界做清晰，避免后续表面处理时出现边界模糊的问题。另外，币体的正反两面平行度要控制在0.015毫米以内，不然压印的时候会出现一面纹饰清晰另一面压印不足的问题，

　　批量生产的时候这个形位公差是质检的核心指标，直接影响成品合格率。很多新手做这类结构设计的时候，容易一味追求浮雕的精细度把纹饰做的过深，忽略了材料的流动极限，最后试模的时候出现大量废品，实际上这类压印类结构的设计核心是在纹饰表现力和工艺可行性之间找平衡，所有的尺寸设计都要服务于实际成型工艺，不能只看视觉效果忽略生产端的实现难度。从结构强度角度看，币体的整体厚度如果低于2毫米，压印的时候容易出现整体翘曲，所以厚度设计要和直径匹配，直径30毫米左右的币体厚度至少要达到2.5毫米，才能保证压印后平面度符合要求，后续做抛光、电镀等表面处理工序的时候也不会因为刚性不足出现变形。
