变径渐变螺距双螺旋弹性构件

项目分类:通用机械零部件 发布时间:2021-11-27 ID:411347
  • 变径渐变螺距双螺旋弹性构件
  • 变径渐变螺距双螺旋弹性构件
  • 变径渐变螺距双螺旋弹性构件

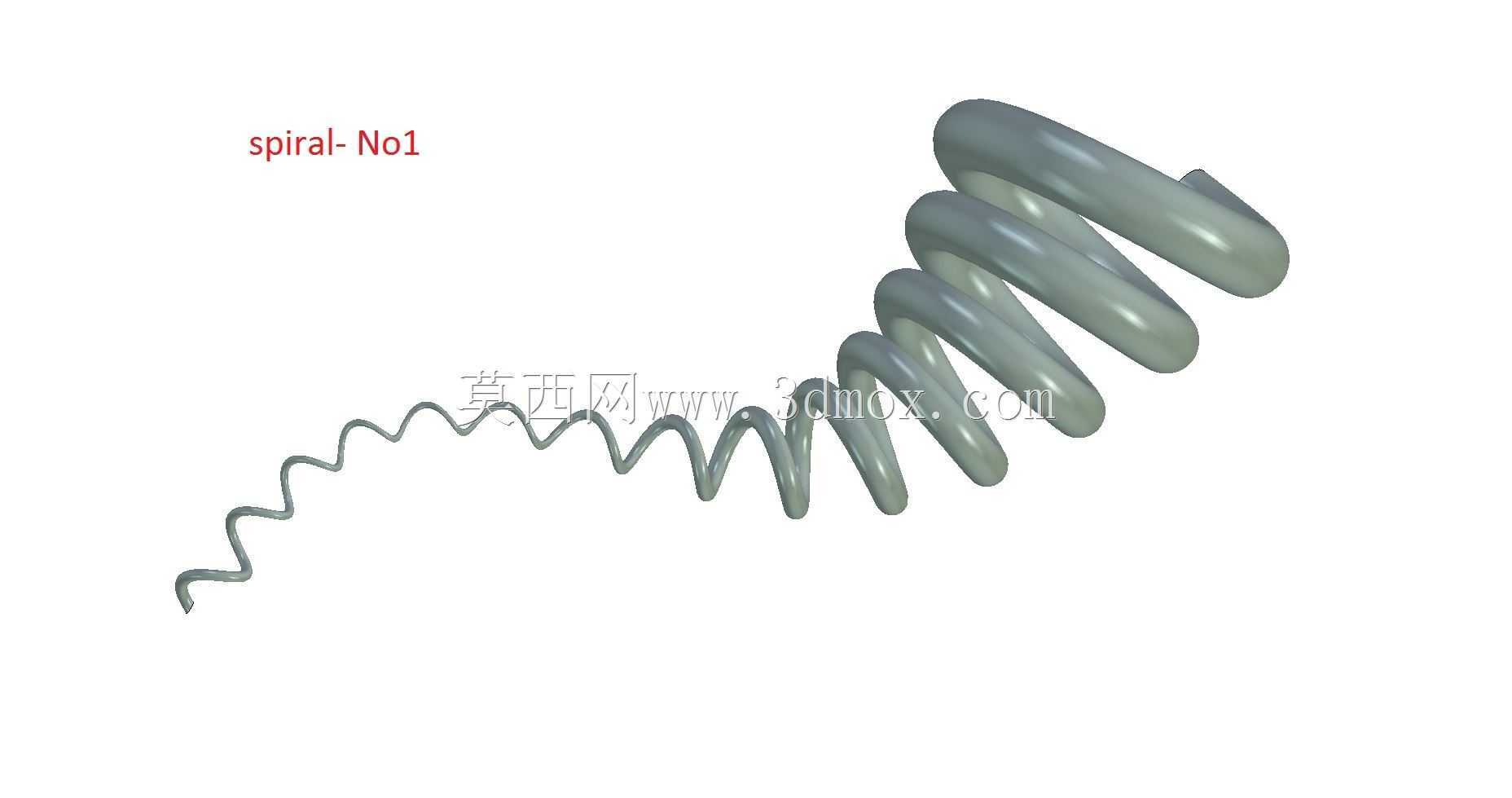

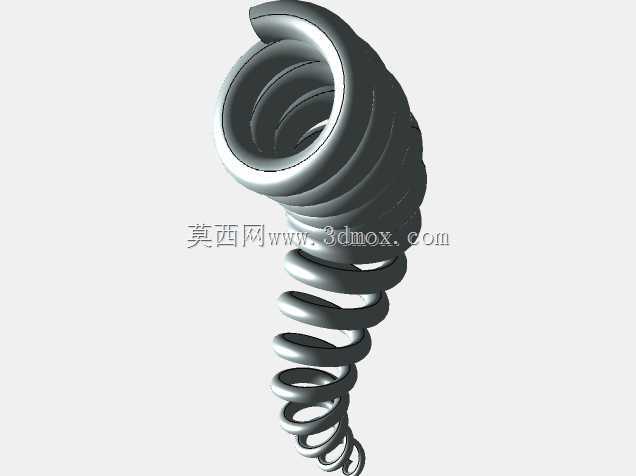

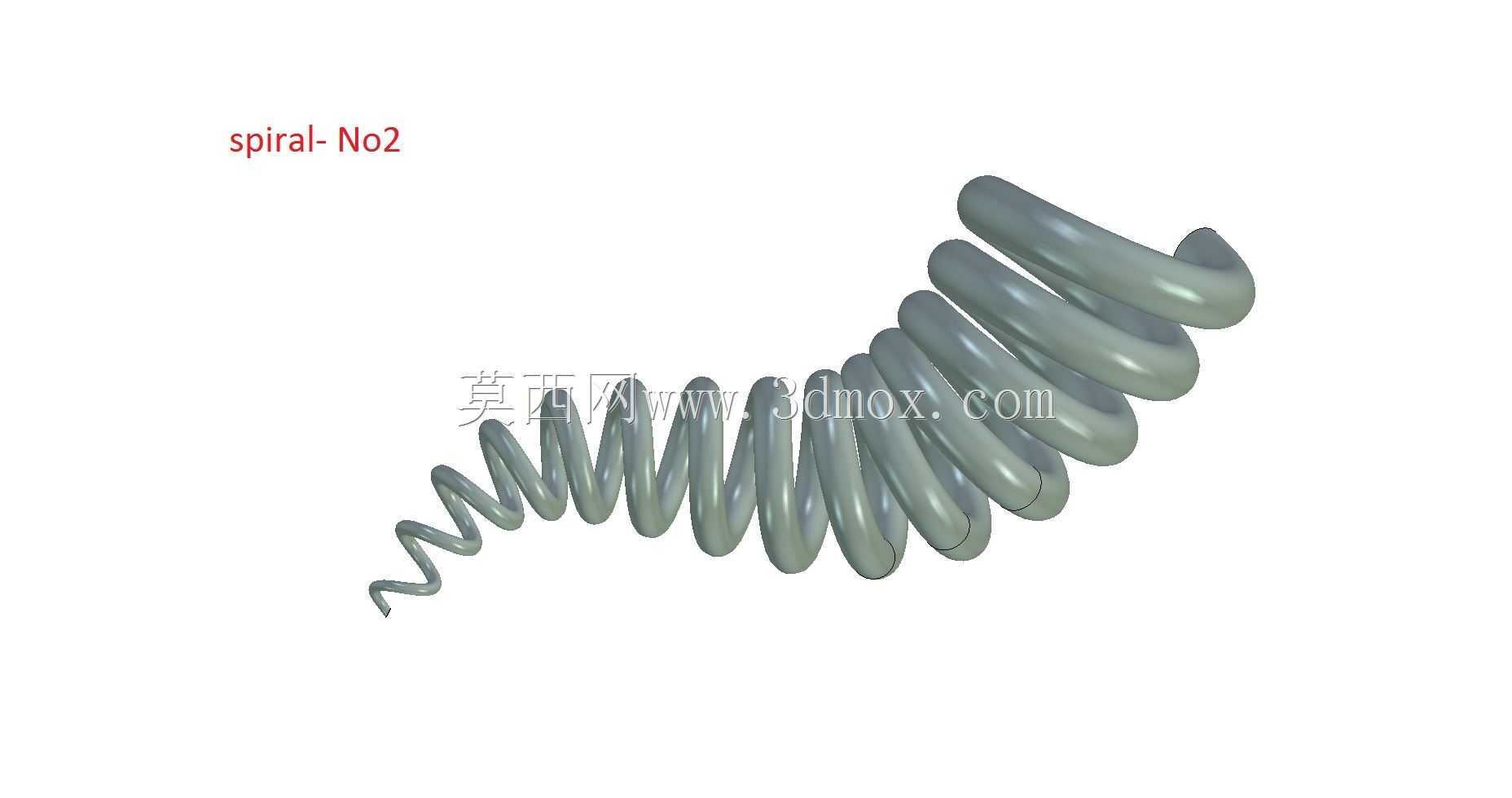

  这类变径渐变螺距的双螺旋弹性构件,在非标缓冲工位、异形输送导向、特殊弹性支撑场景中有着不可替代的应用价值,和常规等径等螺距圆柱弹簧不同,它的螺旋线曲率从一端到另一端呈现连续渐变的特征,一端是细径密绕的小曲率段,另一端逐步过渡为粗径疏绕的大曲率段,整体螺旋轴线并非直线,而是带有连续的空间弯曲弧度,能适配安装空间存在曲面避让、非直线弹性施力需求的特殊工位。从实际设备适配角度看,这类构件常被用在狭小空间内的非线性缓冲场景,比如小型自动化设备的开盖缓升机构、异形料道的柔性导向支撑、特殊工装的浮动压紧单元,常规圆柱弹簧只能提供沿直线轴线的弹性力,而这种带空间弯曲弧度的双螺旋构件,能沿着自身弯曲的螺旋轴线方向提供连续渐变的弹性反馈,

  在压缩行程的不同阶段提供差异化的弹力:细径密绕段刚度更低,在小行程压缩时先发生形变,提供柔和的初始缓冲力,随着压缩量增大,粗径疏绕段逐步参与形变,刚度平滑提升,避免常规弹簧刚度突变带来的机构冲击。在设计这类构件时,首先要确定螺旋扫掠的引导线,引导线的空间曲率需要匹配安装腔的内部轮廓,避免构件压缩形变时和腔体内壁发生剐蹭,扫掠用的簧丝截面直径要根据目标载荷计算,细径段的螺旋中径和簧丝直径的比值要控制在合理区间,避免小曲率位置出现应力集中导致的疲劳断裂,螺距的渐变梯度要和刚度变化曲线匹配,每一圈螺旋的螺距差不能过大,否则会出现相邻簧圈在压缩过程中提前并圈,导致弹力曲线出现阶跃。从安装边界来看,这类构件不需要额外的导向轴,

  自身的空间螺旋形态就能在适配的弧形安装槽内完成定位,两端的收尾段做了平滑收头处理,没有突出的毛刺或锐角,安装时可以直接嵌入对应弧度的卡槽内,不需要额外的固定紧固件,在小载荷、小行程的缓冲工位能大幅简化安装结构,减少配套零件数量。在实际工况验证中,这类渐变刚度的螺旋构件比等刚度弹簧的抗冲击寿命更长,因为初始压缩阶段的软刚度区能吸收大部分瞬时冲击能量,后续的硬刚度区能提供足够的支撑力避免机构过冲,尤其适合用在需要频繁开合、存在角度偏移的浮动连接工位,比如小型检测设备的探针浮动座、异形工件的柔性定位夹具,它的空间弯曲形态能补偿安装面的角度误差,在存在少量装配偏差的情况下依然能提供稳定的弹性力,不会像常规直线弹簧那样出现偏载弯折的问题。

  建模过程中需要重点控制螺旋线和引导线的扫掠贴合度,每一圈簧丝的扭转角度要连续过渡,避免出现截面突变导致的应力集中点,两端的收尾圈要逐步减小螺距,让末端的簧丝和相邻圈平滑贴合,避免安装时末端剐蹭周边零件。这类构件的材质通常选用弹簧钢或者不锈钢,根据使用场景的防腐需求选择,簧丝的表面处理要均匀,避免脱碳层影响疲劳强度,在实际选型时,需要根据安装腔的弧形轨迹确定整体的轮廓尺寸,确保最大压缩量下构件的外轮廓不会超出安装边界,同时要核算不同压缩行程下的弹力值,匹配机构的受力需求,避免刚度过大导致机构无法压合,或者刚度过小导致缓冲不足。
