鲁基空心焊接型材截面结构设计

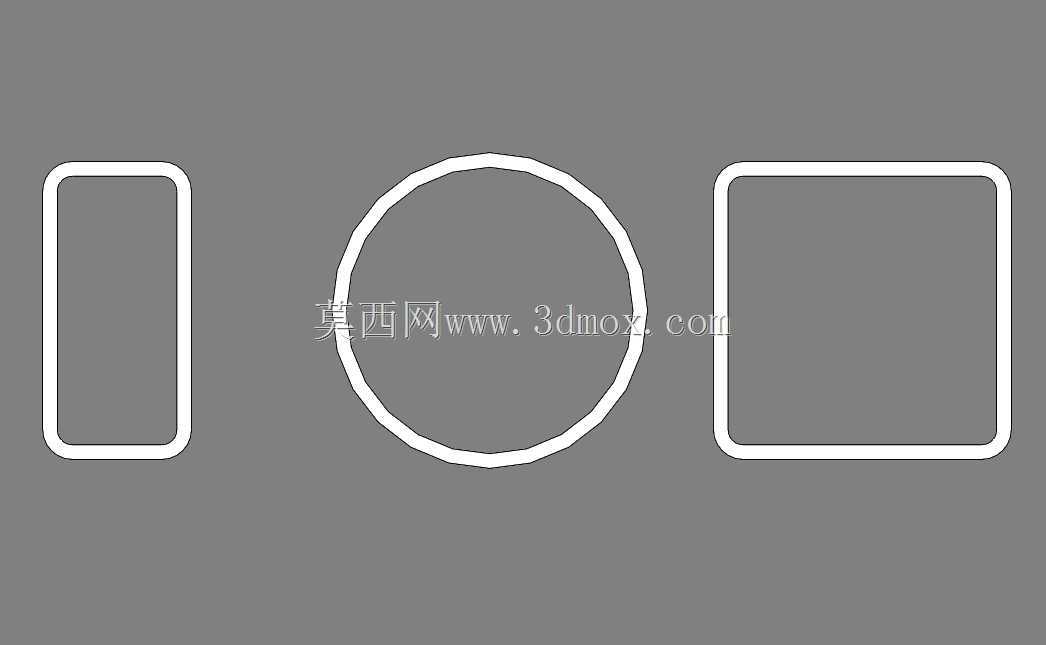

　　在重型桁架、设备机架、物流输送线支撑框架的焊接结构搭建场景中，空心型材的截面选型直接决定整体结构的抗扭刚度、焊接变形量与后期装配适配性，本次涉及的三款空心截面构件，分别对应不同受力工况的结构承载需求，从截面形态上覆盖了长圆角矩形、正圆形、直角矩形三类常用空心焊接轮廓，可直接作为焊接构件的轮廓草图导入结构装配环境，省去设计人员从零绘制截面、核对圆角与壁厚参数的重复工作。从实际工程使用角度看，长圆角矩形空心截面多用于侧梁、斜撑这类受单向弯矩为主的构件，圆角过渡的设计能够有效降低焊接过程中拐角处的应力集中，避免焊后冷却过程中拐角位置出现微裂纹，同时圆角轮廓在与其他板材搭接焊接时，焊缝能够顺着圆弧面均匀铺展，

　　不会出现直角截面拐角处焊缝堆高过高、焊透深度不足的问题；正圆形空心截面则适用于需要承受周向均匀载荷、或者需要穿装管线、转动销轴的工位，圆形截面的各向惯性矩一致，在承受不同方向的冲击载荷时不会出现弱轴方向的刚度骤降，很多设备的立柱、导向套外支撑、流体输送的结构兼用通道都会选用这类圆形空心型材；直角矩形空心截面多用于台面支撑、设备外框架这类需要平面贴合安装面板、护板的位置，直角边能够提供完整的安装贴合面，不需要额外加工铣平接触面，大幅降低后期机加工的工作量。在设计思路上，三款截面的壁厚参数保持统一，能够满足同批次焊接工艺参数的通用要求，不需要针对不同截面调整焊接电流、走枪速度，适配车间批量焊接的作业需求；截面的轮廓尺寸经过适配，

　　三款型材的截面外接边界尺寸保持协调，在框架拼接时能够实现端面的齐平对接，不会出现高低差需要额外打磨补焊的情况，相邻型材对接时的焊缝坡口可以采用统一规格加工，进一步提升下料加工的效率。从安装边界来看，三款截面的空心内腔尺寸预留了足够的穿线空间，能够容纳常规设备的控制线缆、气动管路穿过，不需要在型材表面额外开孔走管，保持框架外观的整洁性，同时内腔的空间也为后期加装加强筋、内嵌螺母块提供了操作余量，在需要安装外挂附件时，可以直接在内腔放置滑块螺母实现固定，不需要在型材外侧焊接安装座，避免焊疤破坏型材表面的防腐层。在实际选型搭配时，长圆角矩形截面通常作为框架的纵向主梁使用，利用其长轴方向的高抗弯特性承载上部设备的重量，

　　正圆形截面作为横向连接的支撑杆件，利用其各向等刚度的特性抵消框架受到的侧向冲击力，直角矩形截面作为上下层的台面支撑梁，利用其直角平面直接固定台面板、底部脚轮安装板，三类截面搭配使用能够在控制整体结构重量的前提下，最大化框架的整体刚度，相比全部采用同一种矩形截面的框架，这种组合搭配的结构重量能够降低百分之十五左右，同时抗扭刚度提升近百分之二十，非常适合自动化设备机架、车间操作工作台、轻型输送线支架这类对自重和刚度都有要求的焊接结构使用。另外在焊接作业时，统一的壁厚也让焊接收缩量保持一致，设计人员在做焊后变形预补偿时，可以采用统一的补偿系数，不需要针对不同截面分别计算收缩量，大幅降低结构设计阶段的计算工作量，也减少了焊后校形的工序时长。
