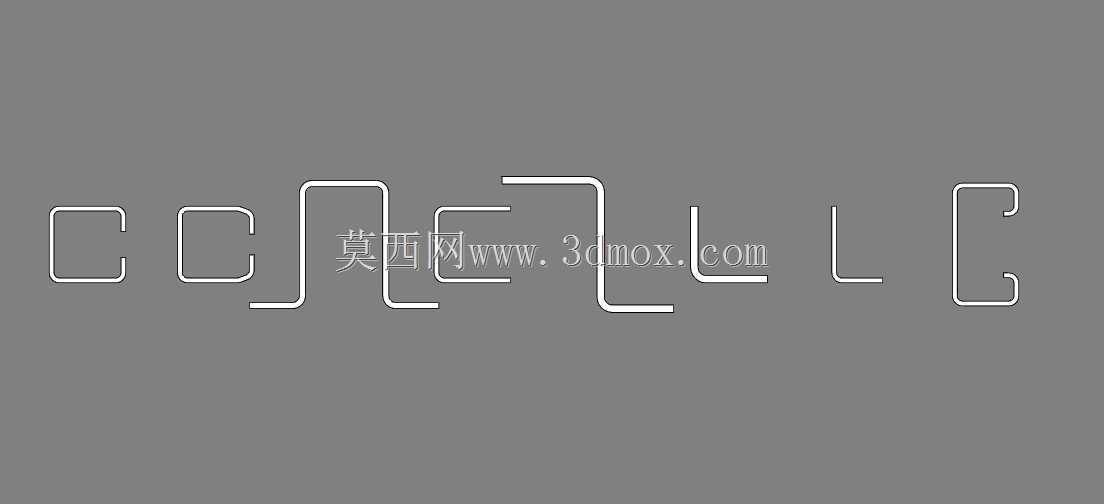

鲁基系列冷弯型钢焊接轮廓构件

　　在钢结构厂房围护系统搭建、物流仓储货架主副梁组焊、轻型设备机架拼装的现场作业里，冷弯型钢的截面选型直接决定了后续焊接工序的定位效率与整体结构的抗扭、抗弯承载表现，这套鲁基系列冷弯型钢的焊接轮廓，正是针对批量组焊场景下的截面匹配需求做的标准化轮廓梳理。不同于常规等边角钢、槽钢的通用截面，这套冷弯型钢的卷边、弯折半径、腹板高度都做了适配轻量化承载场景的优化，比如C型截面的内卷边做了15度的微张角处理，在和矩形管横梁做搭接焊接时，不需要额外做坡口修磨，焊枪能直接伸入卷边内侧完成角焊缝施焊，焊后焊缝的有效熔深能比普通直角卷边截面提升15%左右，同时避免了卷边内侧藏渣、虚焊的常见问题。做这类冷弯型钢的轮廓设计时，

　　最先要锚定的是安装边界的适配性，所有截面的腹板开孔中心距都统一匹配常规M8、M10螺栓的安装孔位模数，在做设备机架层板固定、墙面檩条和抱箍连接时，不需要现场二次划线定位，直接靠型材自身的截面凸台就能完成预定位，单根型材的安装对位时间能缩短近40%。不同截面的弯折内圆角统一控制在1.2倍板厚的尺寸，既避免了冷弯加工时圆角处出现应力集中开裂的问题，也能保证在做焊接拼接时，圆角处的焊缝填充量均匀，不会出现局部堆焊过高或者未焊透的缺陷。Z型、L型、带外翻边的C型这几类截面，分别适配不同的受力场景：外翻边C型截面主要用于墙面围护的挂接工位，外翻边的平面能直接和彩钢板的折边贴合，不需要额外加装过渡连接件；L型等边角截面多用于机架的边角加强位，

　　两个直角边的长度差控制在0.5mm以内，和方管立柱贴合时的缝隙不超过0.3mm，焊后不需要额外打磨找平就能直接做表面喷塑处理；几字型的截面则多用于电气柜的内部安装梁，截面的两个下折边能直接卡在柜体内侧的预压凸筋上，抽拉维护时不会出现卡滞、偏移的问题。在做焊接构件的轮廓建模时，所有截面的线条都做了闭合处理，导入三维软件的焊件环境后能直接生成结构构件，不需要手动修补轮廓间隙，同时每个截面的定位原点都设置在截面的形心位置，在做整体框架的受力仿真时，能直接读取型材的截面惯性矩、截面模量参数，不需要额外计算形心偏移量，大幅缩短了前期方案设计的参数核算周期。针对现场安装可能出现的长度公差累积问题，这套型材的截面端部都预留了2mm的修磨余量，

　　在做长距离框架拼接时，单根型材的长度裁切误差能通过端部的配合间隙消化，不会出现整段框架拱起、连接孔错位的问题。另外，所有冷弯截面的板厚适配范围覆盖1.2mm到3.0mm的常用冷轧钢板规格，在做不同承载等级的结构选型时，只需要调整轮廓的板厚参数就能生成对应规格的构件，不需要重新绘制截面轮廓，能覆盖从轻型仓储货架到中型设备机架、厂房次檩条的绝大多数冷弯型钢应用场景，在批量做焊件出图时，还能自动生成对应截面的型材下料清单，减少人工统计BOM时的错漏概率。
