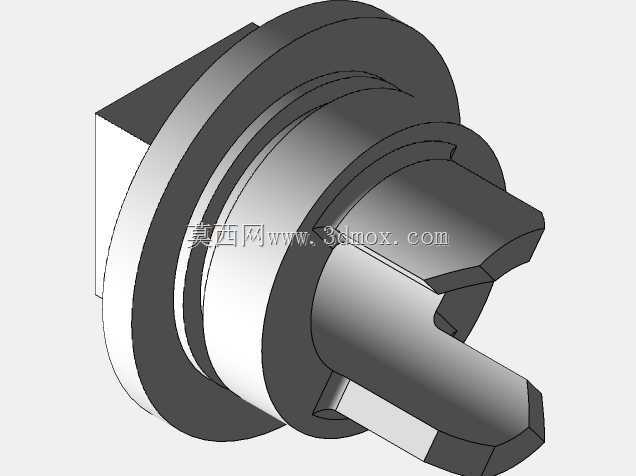

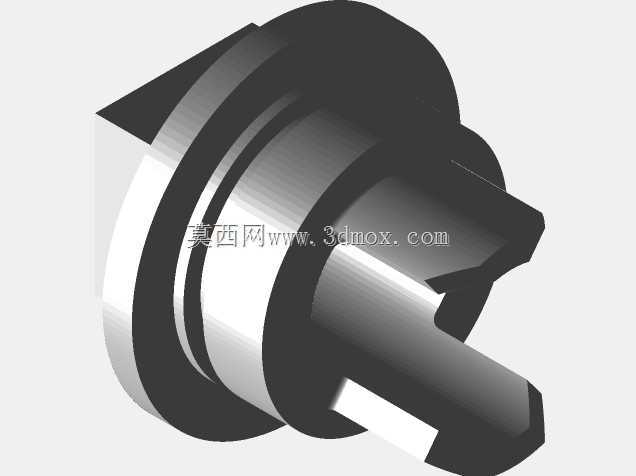

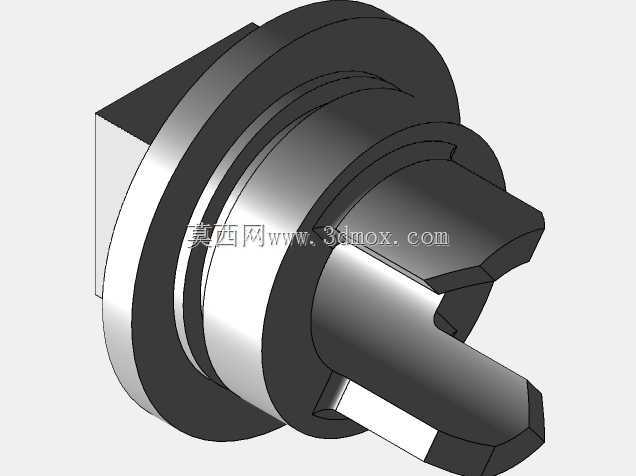

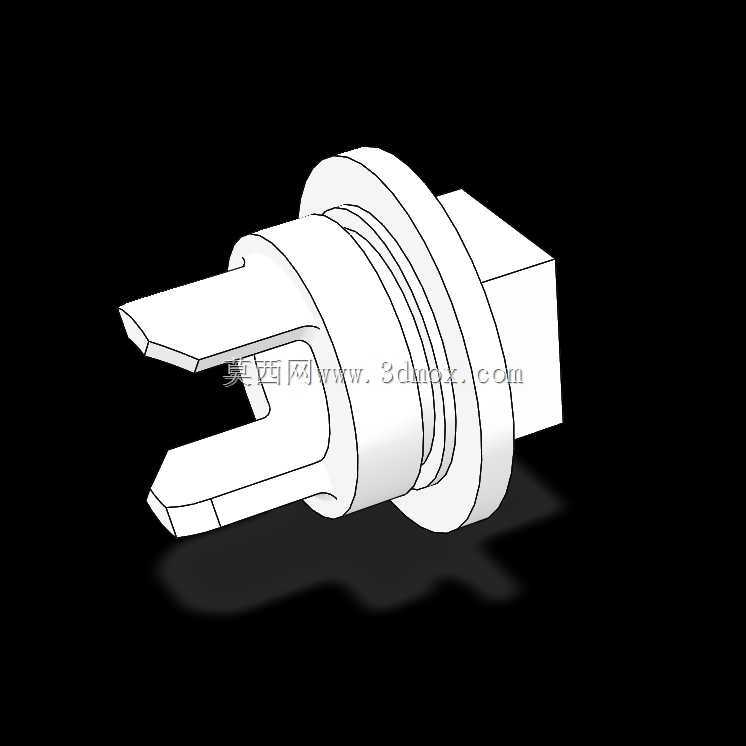

博世厨电设备电源连接插头结构

　　这款适配博世厨房机器的电源连接部件，是厨电整机供电链路里的核心接触构件，日常主要承担主机与市电输入端的电流导通、物理定位双重作用，在厨房高湿、多油烟的复杂使用场景下，结构设计上做了多维度的适配考量。从实际使用场景来看，厨房料理类设备在运行时会伴随持续的整机振动，比如揉面、搅拌硬质食材时的交变载荷会传递到机身各个连接位，这款插头的法兰定位结构就是针对这类工况设计的——法兰盘上预留的环形密封槽可以嵌套硅胶密封圈，安装时穿过机身预留的安装孔后，通过背部的卡扣或者旋紧结构压紧密封圈，既可以阻挡外部的水渍、油烟渗入机身内部的电路区域，也能抵消设备运行时的振动松脱风险，避免长期使用后出现接触不良、移位的问题。插片部分采用的是扁式平行插脚结构，

　　插脚的厚度、间距完全适配国标家用墙面插座的尺寸公差，插脚根部做了圆弧过渡的加强结构，避免用户插拔时用力角度偏斜造成插脚弯折断裂，插脚与内部注塑本体的结合位置做了埋入式的嵌装设计，金属插脚的尾部在注塑时直接埋入本体内部3mm以上，增大结合力的同时，也能避免大电流工况下插脚与塑胶件结合位置出现发热软化的问题。从设计思路上看，这款部件的建模过程优先考虑了注塑生产的工艺可行性，本体的所有外表面都做了1度以上的脱模斜度，没有出现倒扣、直角壁厚突变的结构，法兰盘与插脚基座的连接位置做了均匀的壁厚过渡，最薄位置不小于1.2mm，最厚位置控制在3mm以内，避免注塑生产时出现缩痕、缺胶的问题。插脚的金属件采用独立建模后与塑胶本体做装配配合，

　　插脚与塑胶安装槽的配合公差控制在0.05mm以内，既保证装配时的紧密度，也不会因为过盈量太大造成塑胶件装配开裂。安装边界方面，这款插头的法兰盘外径为18mm，适配机身面板上12mm直径的安装开孔，法兰盘贴合面的平面度控制在0.1mm以内，保证密封圈压缩后能实现均匀的密封效果，插脚伸出法兰端面的长度为16mm，完全满足家用插座的插入深度要求，不会出现插合不到位导致的接触面积不足、发热的问题，背部的接线端预留了6mm的接线空间，适配0.75平方毫米的铜芯电源线压接或者焊接，接线位置的塑胶内壁做了防呆筋位，避免火线零线接反的装配错误。实际选型适配时，这款结构可以直接套用在同功率等级的各类台式厨电设备上，比如料理机、破壁机、

　　台式打蛋器等需要机身固定式电源输入的产品，不需要额外修改安装孔位尺寸，只需要根据整机的配色调整塑胶本体的色母参数即可。建模过程中对所有的圆角、倒角都做了统一的规范，外露边缘全部做了R0.5的圆角处理，避免生产、装配过程中出现锐边割手的问题，插脚的头部做了15度的导向斜角，用户插拔时可以更顺畅地对准插座插孔，不需要反复调整角度。针对厨房场景的清洁需求，整个插头的外露表面没有设计凹槽、缝隙等容易积藏油污的结构，法兰盘与机身贴合后外表面完全平整，日常擦拭清洁时可以直接用抹布擦过，不会有清洁死角。内部的导电通路设计上，两个插脚之间的爬电距离控制在8mm以上，满足家用二类电器的安全规范要求，即使在高湿环境下也不会出现打火、击穿的问题，塑胶本体选用的是阻燃ABS材质，建模时已经考虑了材质的收缩率，所有尺寸都预留了0.5%的收缩余量，开模生产时不需要额外调整尺寸参数。
