电动汽车柯蒂斯锅框PB-6结构组件设计

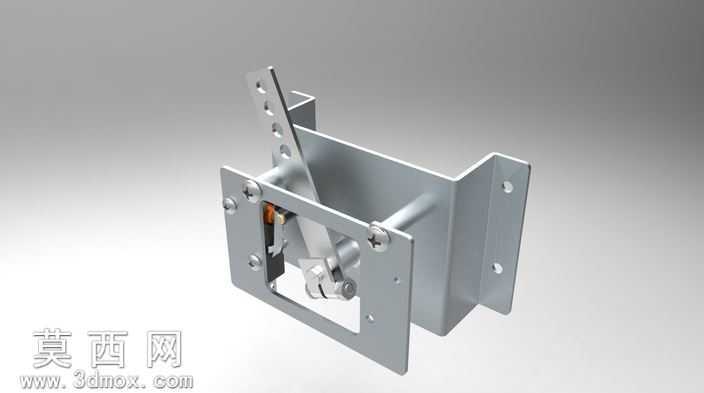

本作品为电动汽车配套的柯蒂斯锅框PB-6结构组件三维建模成果，建模过程依托三维机械设计软件完成，全程遵循汽车零部件设计的精度规范与装配要求。建模阶段首先梳理该组件的功能定位：其作为电动汽车相关电控配套的承载安装结构，需要兼顾安装定位精度、结构强度与装配兼容性，因此首先通过基准面搭建确定整体安装坐标系，分别绘制两侧安装耳板、主体围框、拨杆联动结构、转轴固定位的二维草图，对安装孔位严格按照行业通用安装尺寸进行参数化约束，确保每个孔位的孔径、孔距公差符合汽车零部件装配的精度要求。主体框架采用钣金建模逻辑生成，还原金属板材折弯成型的工艺特征，对板材的折弯圆角、切口避让位置都做了符合实际加工工艺的处理，避免出现无法落地生产的建模缺陷；内部的联动拨杆结构采用实体建模方式，还原拨杆上的调节孔位、铰接转轴位置、与框架的装配间隙，确保拨杆摆动行程符合设计预期，铰接位置的轴孔配合公差按照间隙配合要求设置，还原实际装配后的活动自由度。材质与渲染阶段，整体结构赋予镀锌钢板材质，还原金属板材的哑光银白金属质感，对板材边缘的裁切断面、螺栓紧固件的金属光泽做了差异化材质区分，螺栓、螺母等标准件采用合金钢材质表现，通过环境光遮蔽、漫反射参数调整，让渲染效果能够清晰呈现组件的结构层次与装配关系，不同部件的衔接位置、活动结构的间隙都能在渲染图中清晰辨识。设计思路上，该组件优先保障安装适配性，两侧的带孔安装耳板预留多组固定孔位，可适配不同车型的安装点位，主体围框形成半封闭容纳空间，可对内部安装的功能部件形成防护，避免行车过程中泥水、灰尘的侵入；拨杆结构的多档位调节孔位，可适配不同的行程调节需求，整体结构在满足功能强度的前提下尽可能做了轻量化处理，去除不必要的冗余板材，在框架非受力位置开设减重缺口，兼顾结构强度与整车轻量化要求。建模过程中对所有装配配合面做了干涉检查，确保各部件装配后不存在运动干涉，铰接位置的转动顺畅无卡滞，所有安装孔位与配套部件的对接位置完全匹配，可直接用于后续的工程图导出、装配模拟以及生产加工参考。
