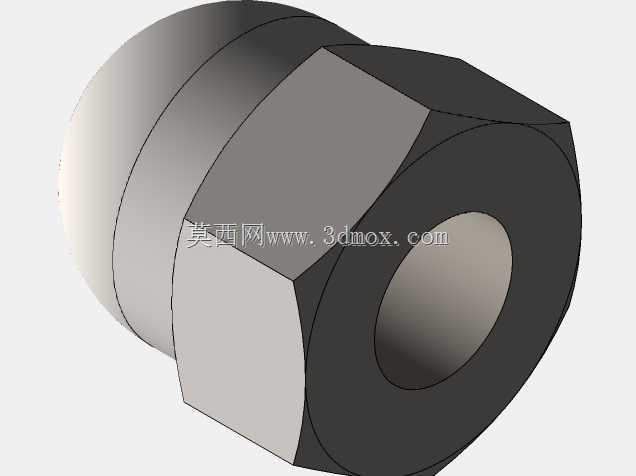

高型六角圆顶盖形紧固件三维设计

　　在各类机械设备的外露螺纹连接场景中，螺纹端部的防护与外观一致性一直是结构设计中容易被忽略却影响整机品质的细节，高型六角圆顶盖形螺母正是针对这类需求开发的专用紧固件。不同于普通六角螺母仅提供螺纹锁紧功能，这类带封闭圆顶结构的螺母，一方面可以完全包覆外露的螺栓螺纹端部，避免螺纹在设备运输、运行过程中被磕碰损伤，也能防止外界的水汽、粉尘进入螺纹啮合区域造成锈蚀卡滞，延长螺纹连接的维护周期；另一方面圆润的封闭端不会像外露螺纹那样形成尖锐的凸起，在操作人员需要频繁靠近的设备区域，比如食品加工生产线的护板连接、户外电力设施的外露紧固点、民用机电产品的外壳装配位置，能有效避免剐蹭风险，同时让连接部位的外观更整洁统一。

　　从结构设计逻辑来看，这款高型盖形螺母的六角扳拧部分完全遵循标准六角螺母的对边尺寸规范，可与普通同规格六角螺母通用标准扳手、套筒工具，不需要为其配备专用的安装工具，适配现场装配的通用工装条件。圆顶部分采用加高的腔体设计，相比矮型盖形螺母能容纳更长的螺栓伸出端，在实际选型时不需要严格控制螺栓拧入后的伸出长度，允许螺栓端部有更长的余量，降低了装配时的长度选配精度要求，尤其适合现场配装、螺栓长度存在一定公差波动的施工场景。内部螺纹段的长度经过匹配校核，能保证与螺栓啮合时达到足够的螺纹旋合圈数，满足对应规格螺纹连接的锁紧强度要求，不会因为盖形结构的腔体占用而减少有效啮合长度，避免连接松动或螺纹脱扣的风险。

　　尺寸边界方面，该系列螺母覆盖M3到M30的常用公制螺纹规格，不同规格对应的六角对边尺寸、螺母总高度、圆顶外径都遵循DIN1587标准的公差要求，在三维建模时，六角部分的倒角、圆顶与六角基体的过渡圆角都做了符合加工工艺的处理：六角端面的倒角角度适配常规冷镦加工的成型角度，圆顶与六角部分的过渡圆角避免了应力集中，在承受轴向锁紧力时不会在过渡位置产生开裂风险。安装时需要注意，螺母的圆顶腔体为封闭结构，装配前需要确认螺栓伸出被连接件的长度不超过腔体的有效深度，避免螺栓端部顶到圆顶内壁导致螺母无法锁紧到位；如果是用于有振动载荷的连接场景，可配合弹簧垫圈或螺纹胶使用，盖形结构不会影响防松元件的正常安装，六角部分的下端面与普通螺母一样为平整的支撑面，能均匀压紧被连接件表面或垫圈，保证锁紧力的均匀传递。

　　在实际应用场景中，这类螺母的使用覆盖了从精密仪器到重型设备的多个领域：在小型机电设备的外壳装配中，M3到M6的小规格高型盖形螺母可以让设备外观更精致，同时避免内部线路被外露螺纹割破绝缘层；在户外钢结构的连接节点上，M12到M24的中等规格螺母能依靠封闭的圆顶阻挡雨水进入螺纹缝隙，减少户外环境下的螺纹锈蚀，降低后期拆卸维护的难度；在一些有清洁要求的食品、医药生产设备上，光滑的圆顶表面不容易积存灰尘和生产残渣，擦拭清洁时比带外露螺纹的普通螺母更方便，也不会有卫生死角。建模过程中对螺纹部分做了符合工程实际的简化处理，既保证了装配干涉检查时的准确性，也不会因为过于精细的螺纹牙型建模导致模型占用过多系统资源，方便在整机装配中批量调用，不会影响大装配体的运行流畅度。
