工业用绿色皮带式水平输送设备设计

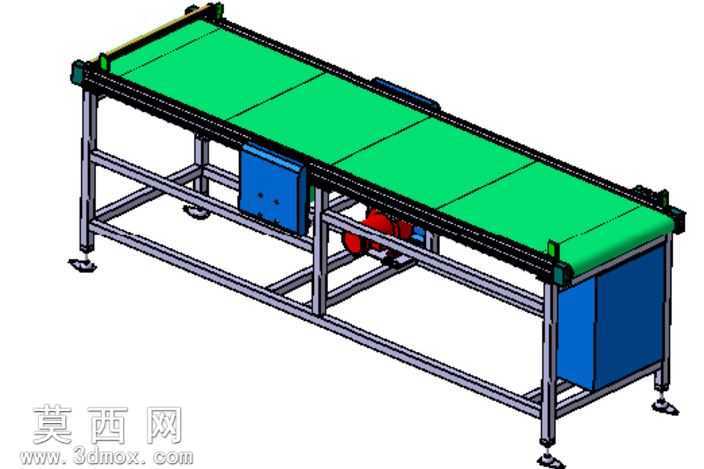

本作品为工业场景常用的水平皮带输送机三维建模成果，建模过程严格遵循机械设计规范，完整还原了皮带输送机的全部核心结构与细节特征。建模阶段首先完成主体承载机架的搭建，采用标准工业方管型材搭建框架结构，底部配置可调节支撑脚杯，可根据现场安装地面的平整度调整设备整体水平度，保障设备运行时的稳定性，机架的型材连接位置均按照实际焊接、螺栓连接的工艺要求做了细节处理，还原真实的装配逻辑。输送面采用绿色PVC工业皮带作为承载构件，建模时精准还原了皮带的张紧状态，皮带两侧设置导向挡边结构，避免物料输送过程中出现跑偏、滑落的问题，皮带两端配置主从动滚筒，主动滚筒端连接动力传动单元，从动滚筒端配置张紧调节机构，可通过调整螺栓位置改变滚筒间距，实现皮带张紧度的灵活调节，适配不同工况下的皮带张紧需求。动力单元部分集成了驱动电机、减速机构与电控箱体，电机与减速箱的安装位置做了合理布局，通过链传动结构将动力传递至主动滚筒，保障动力传输的稳定性，外侧设置蓝色防护箱体，既可以保护内部传动部件免受现场粉尘、杂物的侵入，也能避免人员误触运转部件带来的安全风险，电控箱体预留了操作与接线位置，符合工业设备的电气安装规范。材质渲染阶段针对不同部件做了差异化的材质表现：机架部分赋予哑光金属方管材质，还原钢材的磨砂质感；皮带部分赋予哑光绿色橡胶材质，表现PVC皮带的表面纹理与柔韧质感；防护箱体与电控箱赋予亮面蓝色烤漆材质，还原工业钣金件的漆面效果；脚杯、紧固件等部件赋予镀锌金属材质，还原标准五金件的金属光泽。整体设计思路围绕通用工业物料输送的实际需求展开，结构布局紧凑合理，各部件的尺寸比例、装配关系均符合皮带输送机的行业设计标准，可直接用于生产方案展示、设备选型参考以及相关教学演示场景，完整呈现了皮带输送机从机架搭建、动力配置到安全防护的全结构设计逻辑，细节处充分考虑了设备安装调试、日常维护的操作便利性，比如张紧机构的调节位置预留了足够的操作空间，防护箱体采用可拆卸式的连接结构，方便后期对内部传动部件进行检修维护。
