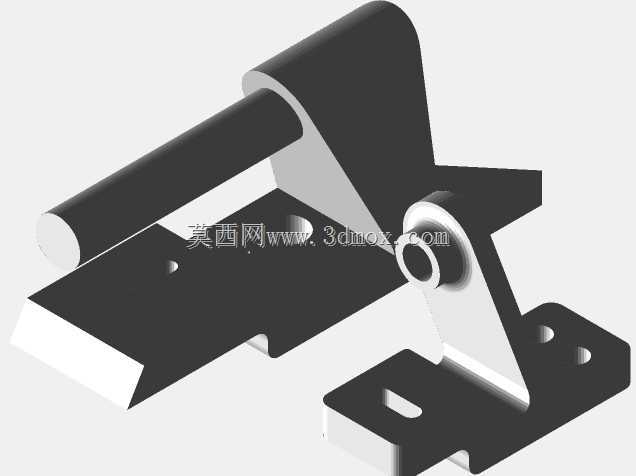

这类角括号式支撑连接构件,在轻工自动化输送线、小型工装夹具定位单元、非标设备的辅助支撑模块中应用十分广泛,很多人在做小型设备的机架辅件设计时,往往会忽略这类小构件的细节校核,最后现场安装时出现装配干涉、受力后形变超差的问题,反而拖慢了整台设备的调试进度。从结构本身来看,该构件分为两个功能独立又协同受力的单元,带长圆孔的平板基座是整个构件的安装基准,长圆孔的设计预留了±3mm的安装调节余量,能抵消安装基面的加工误差,避免现场配焊、重新打孔的返工操作;基座上方延伸出的带同轴孔的凸台铰接座,是核心的功能承载区,孔位的同轴度公差控制在0.02mm以内,保证穿装的铰接销轴转动顺畅,不会出现卡滞、偏磨的问题。设计这类构件的时候,
首先要明确安装边界:基座底面必须保证全平面贴合安装基面,平面度公差不超过0.05mm,否则锁紧安装螺栓后会产生附加内应力,长期受交变载荷时容易在基座与凸台的衔接拐角处出现应力集中断裂;凸台的高度要匹配配套铰接件的厚度,预留0.1-0.2mm的轴向间隙,避免铰接转动时出现端面摩擦。很多新手建模时容易忽略拐角处的铸造圆角设计,直接做直角衔接,实际上这类承力构件的拐角处必须设置R2-R3的过渡圆角,既能降低铸造或铣削加工时的应力集中风险,也能避免热处理时出现淬火裂纹。从实际使用场景来看,这类构件常用来做气动元件的铰接支撑、小型门板的转动支座、输送线侧挡的可调安装座,承受的载荷多为径向的剪切力与小幅的交变弯矩,

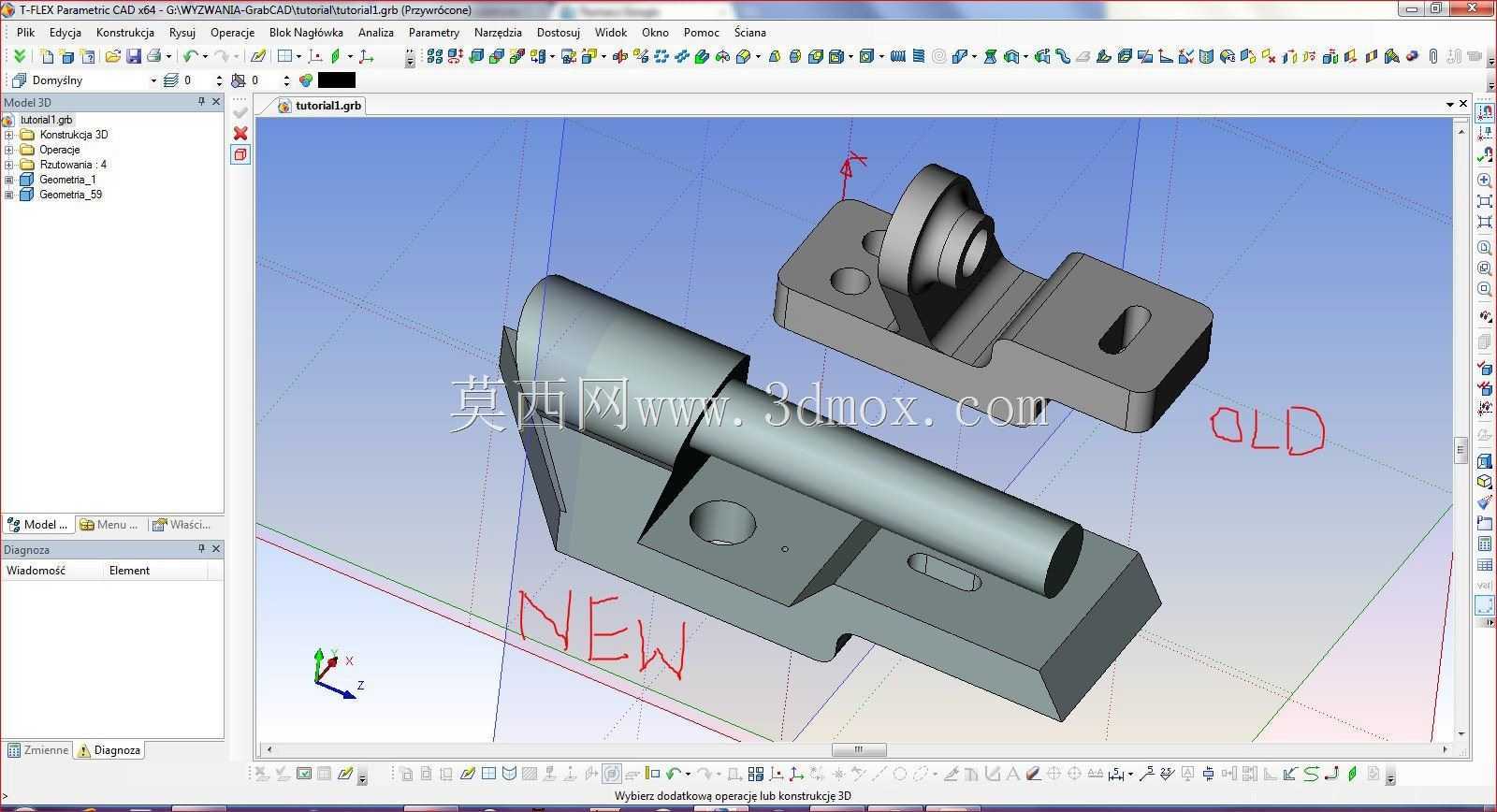

因此建模时除了要保证外形尺寸的准确性,还要重点校核铰接孔的壁厚、基座安装孔的边距:铰接孔的最小壁厚不能小于孔径的1.2倍,否则受冲击载荷时容易出现孔壁开裂;安装孔的中心到基座边缘的距离不能小于螺栓公称直径的1.5倍,避免锁紧螺栓时出现基座边缘崩裂的问题。另外,构件上的沉孔深度要匹配所选内六角螺栓的头部高度,保证螺栓锁紧后头部不高出基座表面,避免后续安装其他辅件时出现干涉。对比新旧版本的结构差异可以发现,优化后的版本加长了基座的整体长度,增加了一个安装孔位,将原来的两点固定改为三点固定,大幅提升了构件的抗倾覆能力,同时将凸台的铰接孔做了沉台设计,用来内嵌铜套或自润滑轴承,延长铰接部位的使用寿命,减少日常维护的润滑频次。
在做三维建模的时候,要先从安装基准面开始绘制草图,先确定两个安装孔的中心距,再向上拉伸凸台结构,优先保证铰接孔的中心高尺寸,因为这个尺寸直接决定了配套铰接件的转动中心位置,一旦尺寸偏差超过0.1mm,整个联动机构的行程就会出现偏差。还要注意构件的所有棱边都要做0.5mm的倒角处理,既可以去除加工后的毛刺,避免安装时划伤操作人员,也能提升构件的外观质感。这类构件虽然体量小,但是在整台设备里起到的作用十分关键,就像设备的“关节垫片”,一旦失效就会导致对应的功能单元卡滞甚至停机,因此设计时不能因为零件小就放松公差要求,每一个尺寸的设定都要结合实际的安装工况、载荷大小来确定,不能照搬标准件的尺寸随意缩放。比如在有振动的工况下使用时,安装长圆孔的侧面要增加防滑纹设计,或者配设防松垫片,避免设备长期运行后螺栓松动,导致构件移位;在有腐蚀的工况下使用时,还要在建模阶段预留表面处理的镀层厚度,避免镀层处理后铰接孔的尺寸变小,导致销轴无法穿装。
