V形皮带传动用带槽轮结构设计

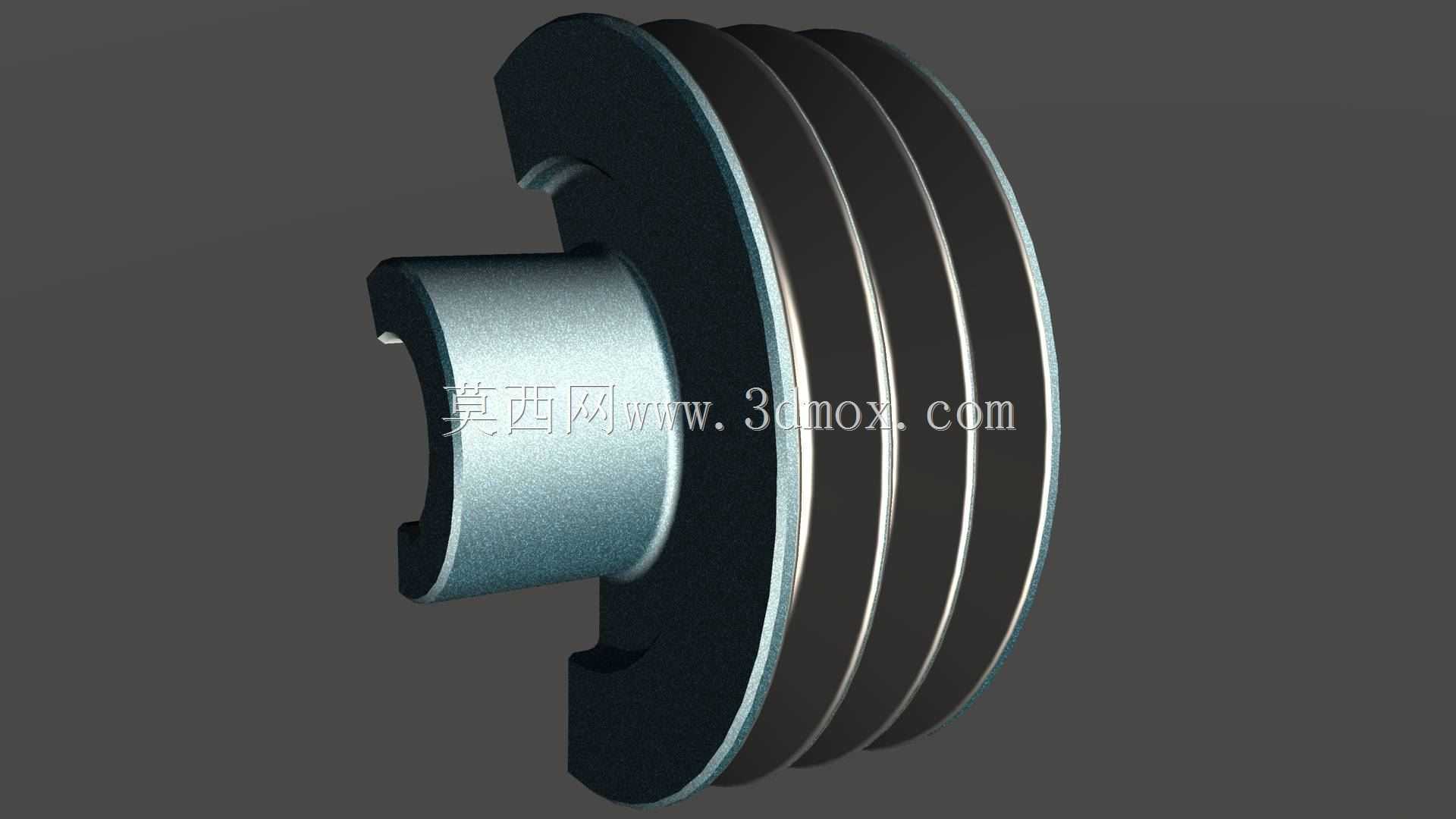

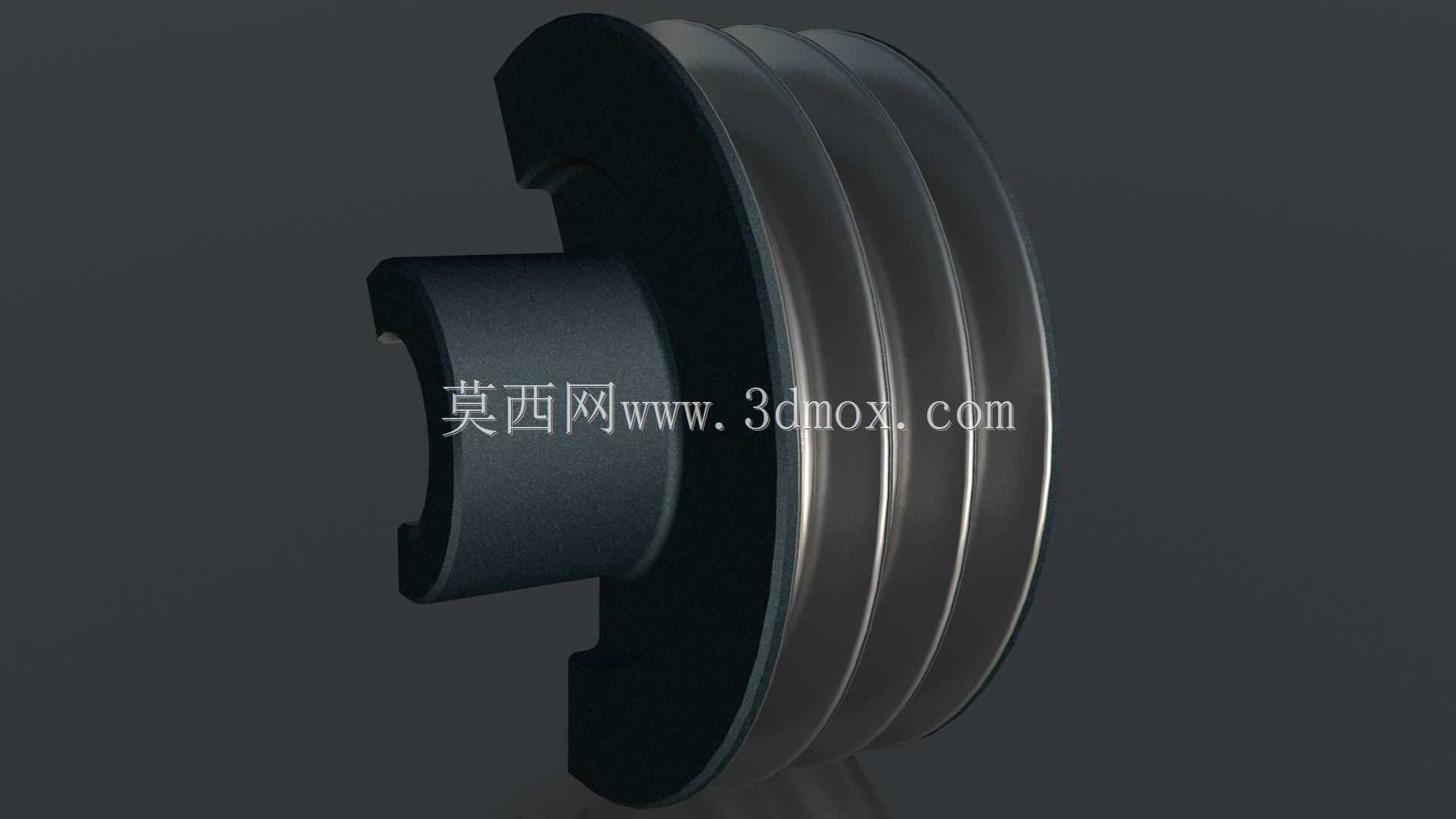

　　在中小功率传动的工业场景里，V形皮带传动是应用覆盖极广的动力传递形式，从普通农用加工机具、小型输送线驱动端，到机床辅机传动、轻工设备的动力接驳，都能见到这类带槽轮的身影。区别于平带轮的摩擦接触面设计，带槽轮的核心功能是通过轮缘的楔形槽结构，匹配V带的梯形截面，在同等张紧力下获得更大的正压力，进而提升摩擦传动的扭矩传递上限，减少传动过程中的打滑丢转问题。

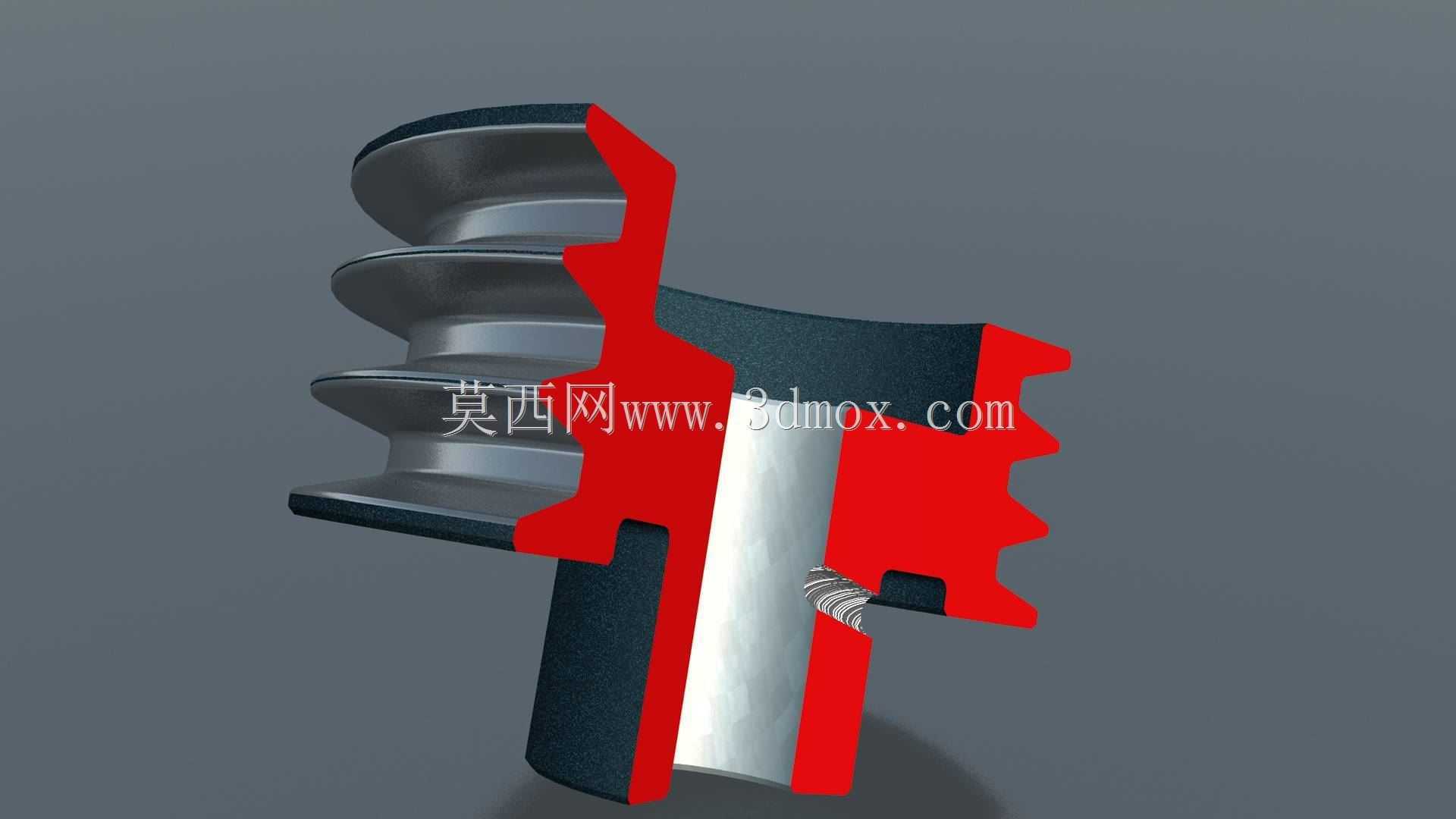

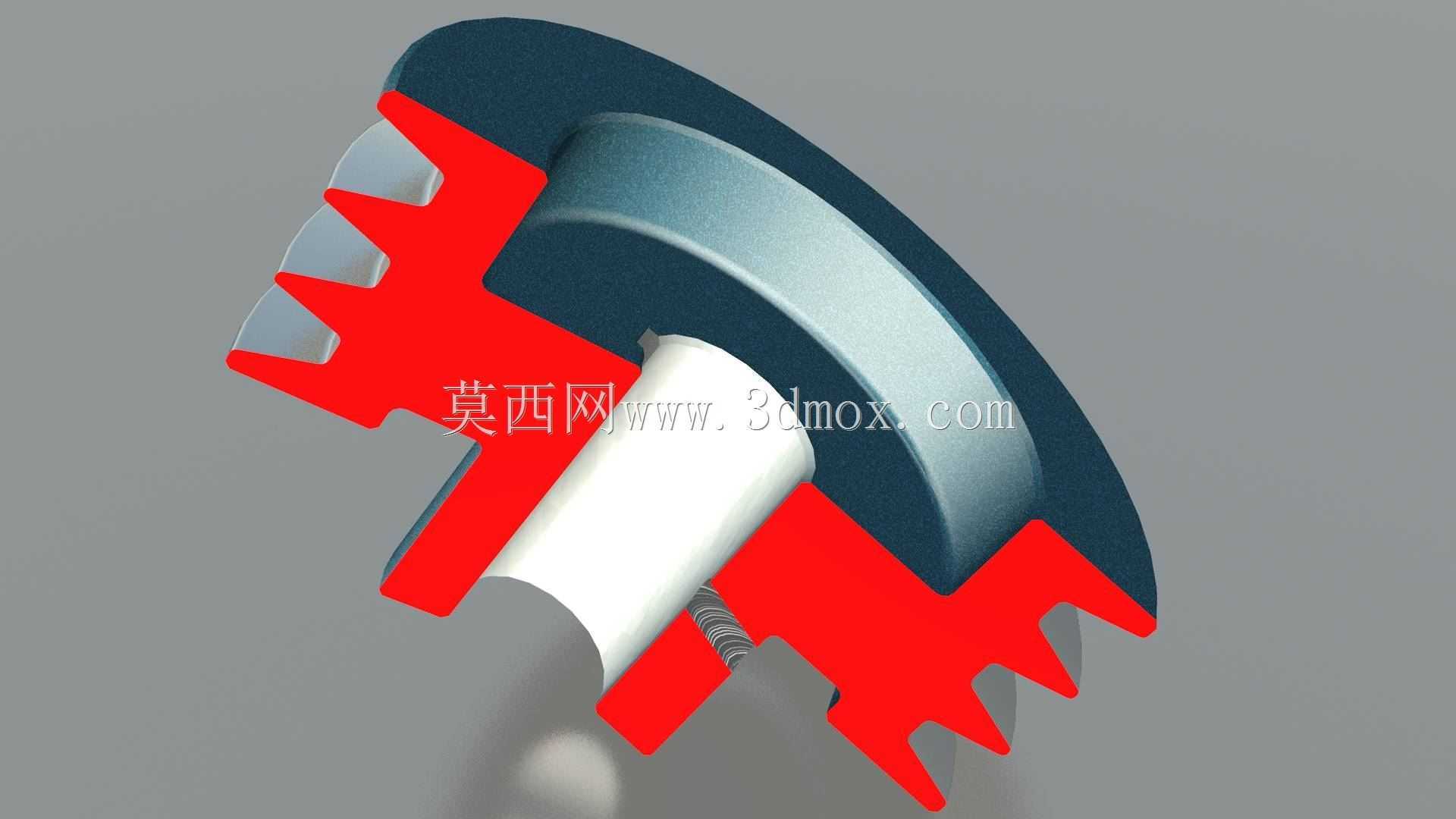

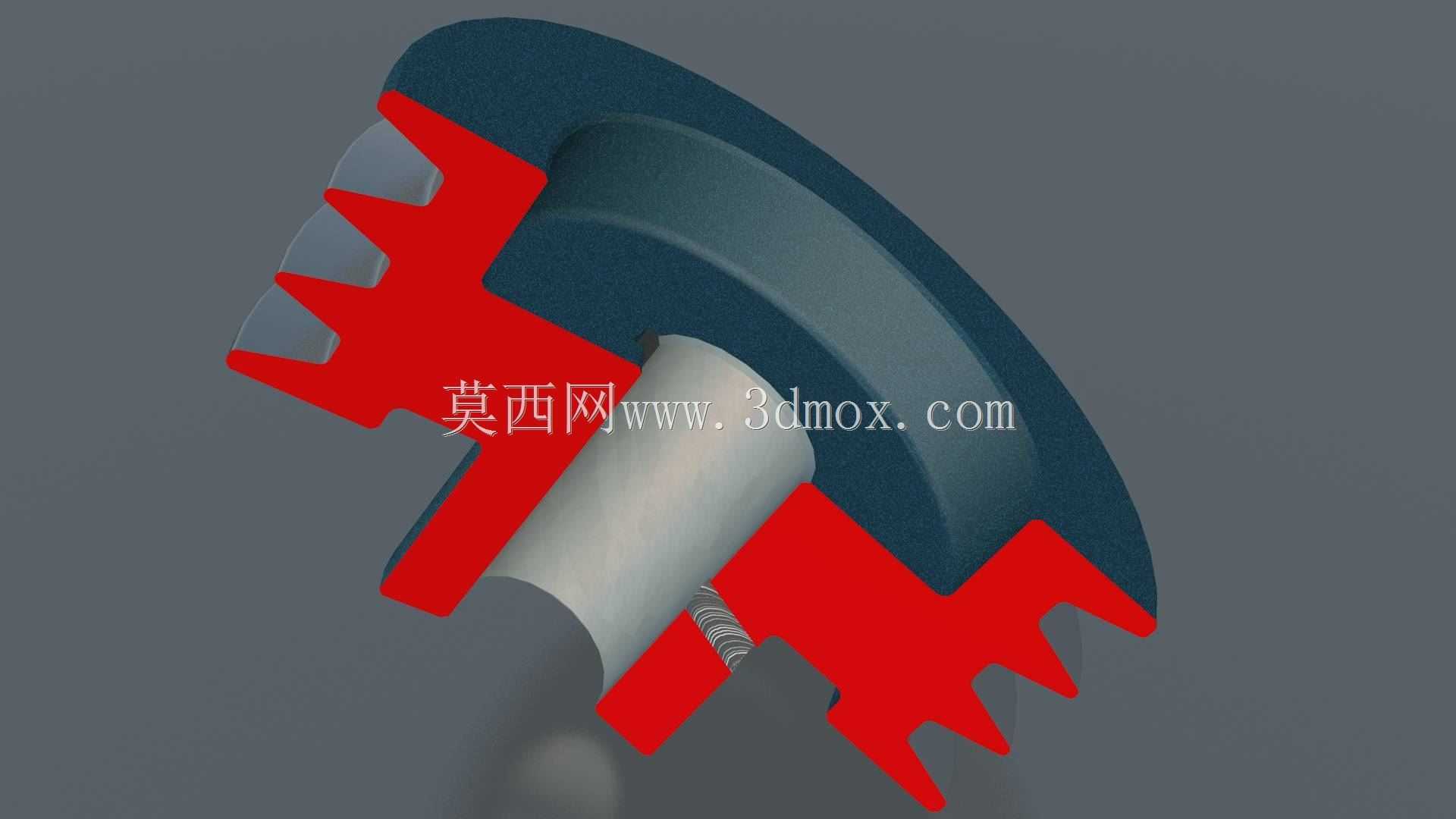

　　做这类带槽轮的结构设计时，首先要锚定的是匹配V带的型号基准，轮槽的楔角、槽深、槽间距都要和对应规格V带的截面参数匹配，避免出现V带嵌入过深加剧磨损、或是嵌入量不足导致传动接触面积不够的问题。轮体的截面结构上，轮缘部分要保证足够的壁厚承受传动过程中的径向张力，轮辐部分根据传递功率的大小选择实心式、腹板式或是孔板式结构，本次的带槽轮采用的是组合式的轮缘与轮毂衔接结构，轮毂部分的内孔是和传动轴配合的安装基准，内孔的公差选择要匹配传动轴的配合等级，一般过渡配合即可满足定心需求，同时轮毂上预留的紧定螺钉位置，可以在安装完成后实现轮体与轴的周向固定，避免传动过程中轮体与轴出现相对转动。

　　从安装边界来看，这类带槽轮的轴向定位尺寸需要和传动系统的中心距设计匹配，轮槽的对称中心面要和配对带轮的对应槽中心面重合，偏角不能超过1度，否则会加剧V带的单边磨损，大幅缩短传动带的使用寿命。轮体的外径尺寸直接决定了传动比的准确性，设计时要考虑V带的节圆直径基准，不能直接以外径作为传动比计算依据，否则实际传动比会和设计值出现偏差，导致终端设备的转速达不到设计要求。

　　实际工况里，这类带槽轮还要考虑运转过程中的动平衡问题，尤其是在转速超过每分钟1000转的应用场景下，轮体的质量分布不均会引发额外的振动，不仅会产生噪音，还会加剧轴承的磨损，严重时甚至会导致传动带跳带脱落。轮槽的工作表面粗糙度要控制在合理区间，过于粗糙会加速V带侧面的摩擦损耗，过于光滑则会降低摩擦系数，容易出现打滑问题。另外，轮缘的边缘要做合理的倒角处理，避免安装传动带时割伤带体的橡胶层，影响传动带的使用寿命。

　　很多新手工程师在设计这类带槽轮时，容易忽略轮槽的加工偏差问题，比如槽间距的累积误差会导致多根V带并联传动时受力不均，有的带过载拉伸、有的带松弛打滑，最终整套传动机构的负载能力远达不到设计值。还有的设计里轮毂长度过短，导致轮体在轴上的支撑刚度不足，运转时出现偏摆，同样会加剧传动系统的损耗。合理的轮毂长度一般要达到轴径的1.2到1.5倍，才能保证足够的配合长度，实现稳定的定心支撑。

　　在不同的应用场景下，带槽轮的材质选择也有区别，常规工况下用铸铁材质即可满足强度和耐磨需求，减震性也比较好，适合多数固定安装的工业设备；如果是对重量有要求的移动设备上，也可以选用铝合金材质加工，重量更轻，转动惯量更小，启停时的动态响应更好，但成本相对更高。不管选用哪种材质，轮槽的工作表面都不建议做过于光滑的抛光处理，保持合适的粗糙度才能让摩擦传动的效率维持在较高水平。

　　安装这类带槽轮时，要注意先检查轮槽内有没有加工残留的毛刺、铁屑，避免硌伤V带的接触面；张紧V带的时候要控制好张紧力，过紧会让轴和轴承承受过大的径向载荷，过早出现疲劳损坏，过松则容易打滑，传动效率下降。日常运维中，也要定期检查带槽的磨损情况，如果轮槽磨损后楔角变大，和V带的接触面下移，就要及时更换带轮，否则会出现传动效率骤降、V带过早报废的问题。
