管道连接用外卡箍紧固结构设计

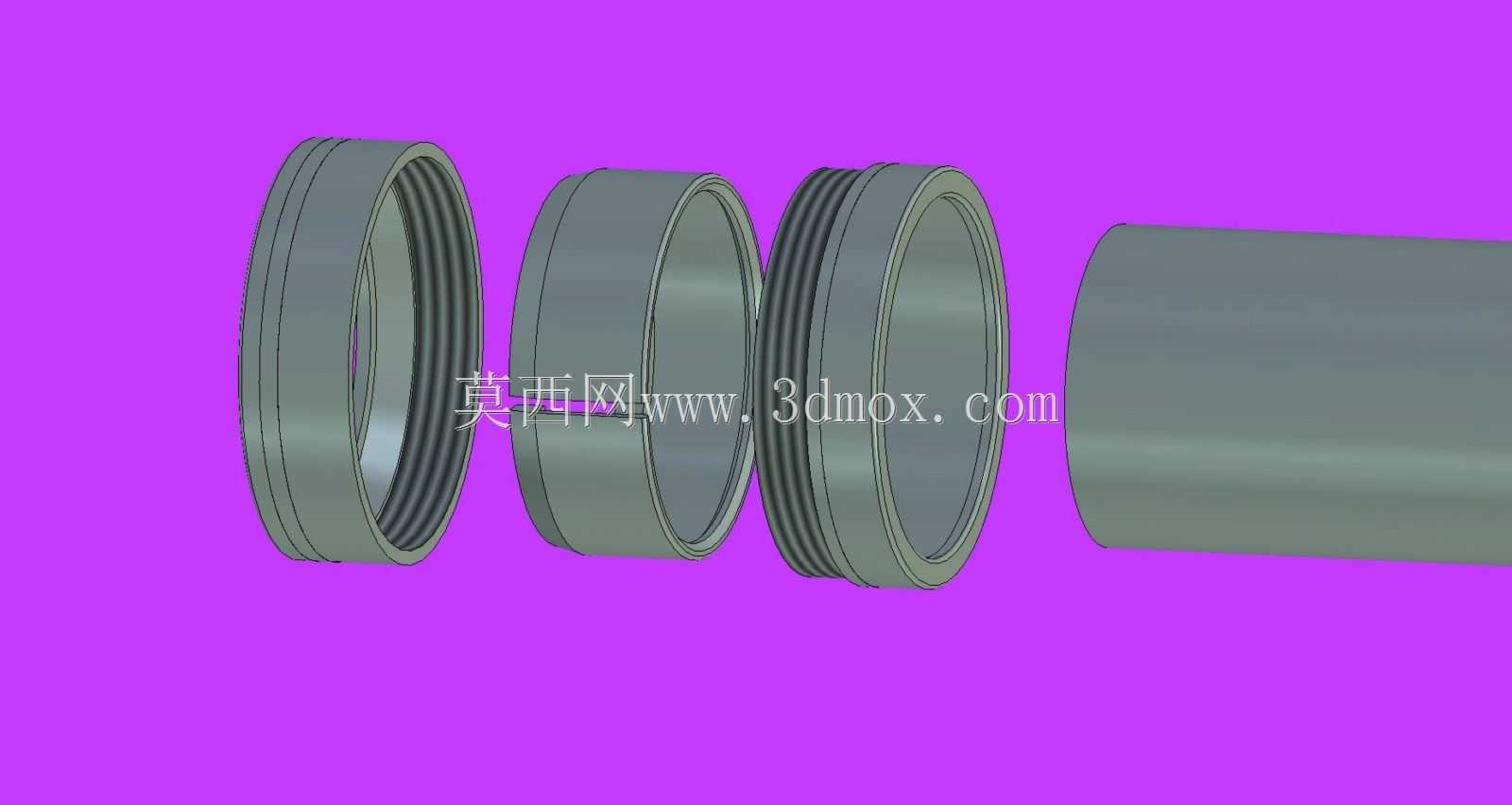

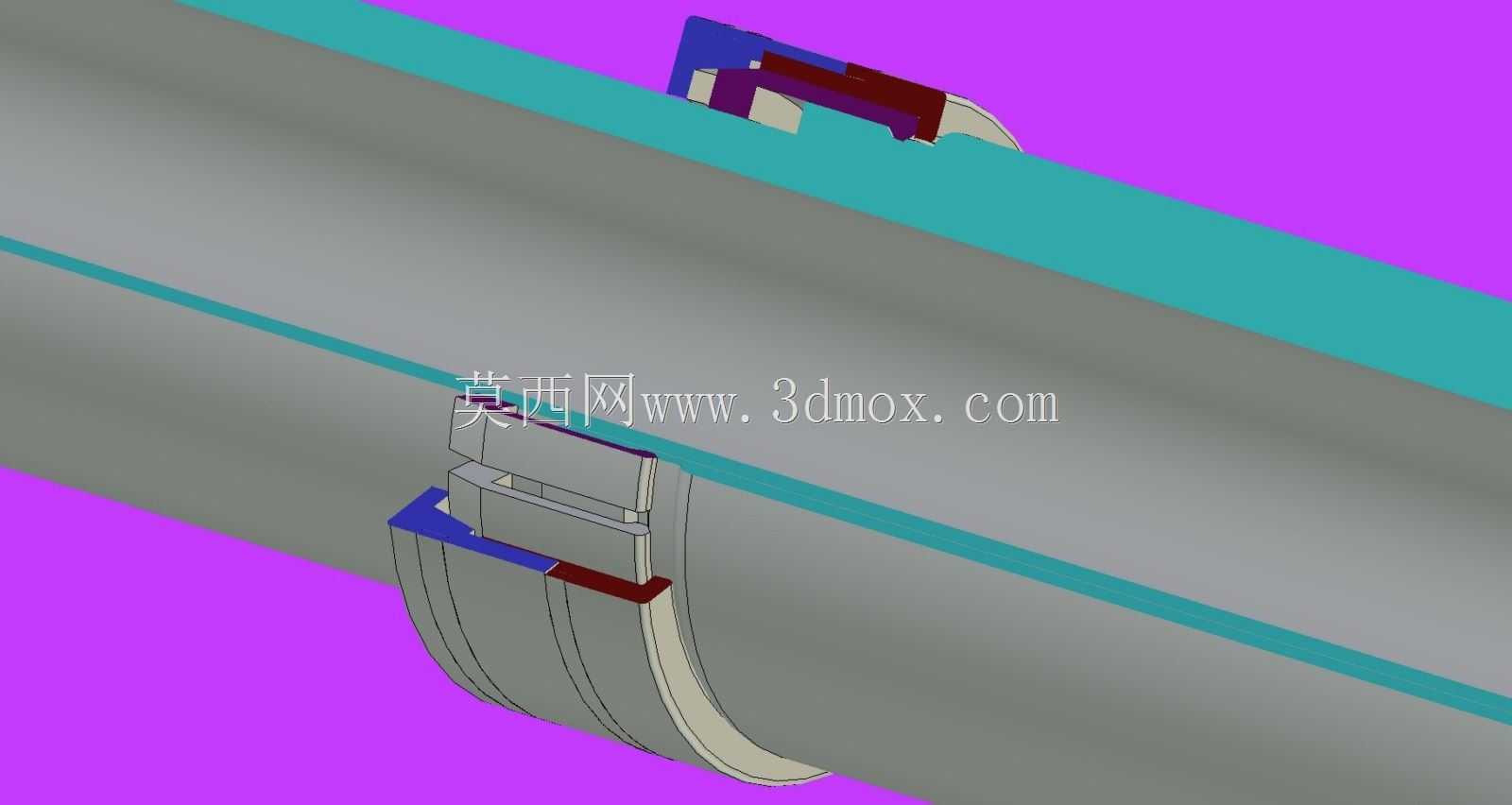

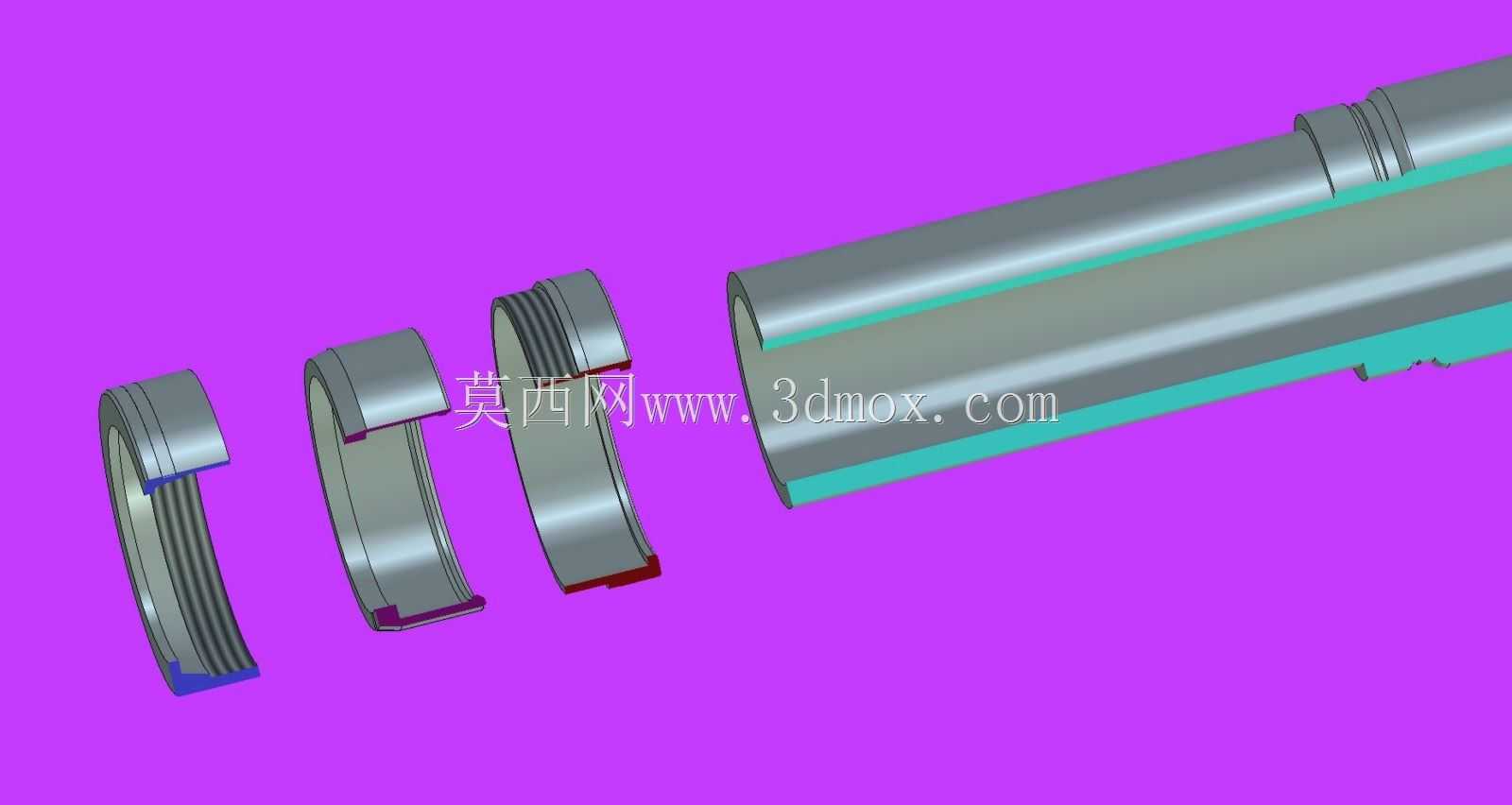

　　在流体输送管路布设、气动系统装配、液压管线排布的现场作业场景里，外卡箍是承担管道对接定位、密封压紧、径向约束的核心连接件，这类构件不需要对管道端部做复杂的法兰翻边或者螺纹加工，就能快速实现两段同径管道的对接固定，在低压流体输送、通风管路、轻质物料输送管线的安装场景中应用占比很高。这款外卡箍的结构设计围绕快速装拆、均匀压紧的核心需求展开，整体采用对开式环抱结构，两个半环构件通过端部的连接结构实现锁紧，内侧贴合管道外壁的弧面做了适配管径的曲率匹配，安装时不需要额外调整抱合角度，将两个半环扣合在管道对接位置的外侧，锁紧端部的连接结构就能完成固定，相比传统法兰连接，能减少至少六成的安装工时，在需要频繁拆装维护的管路段上优势尤为明显。

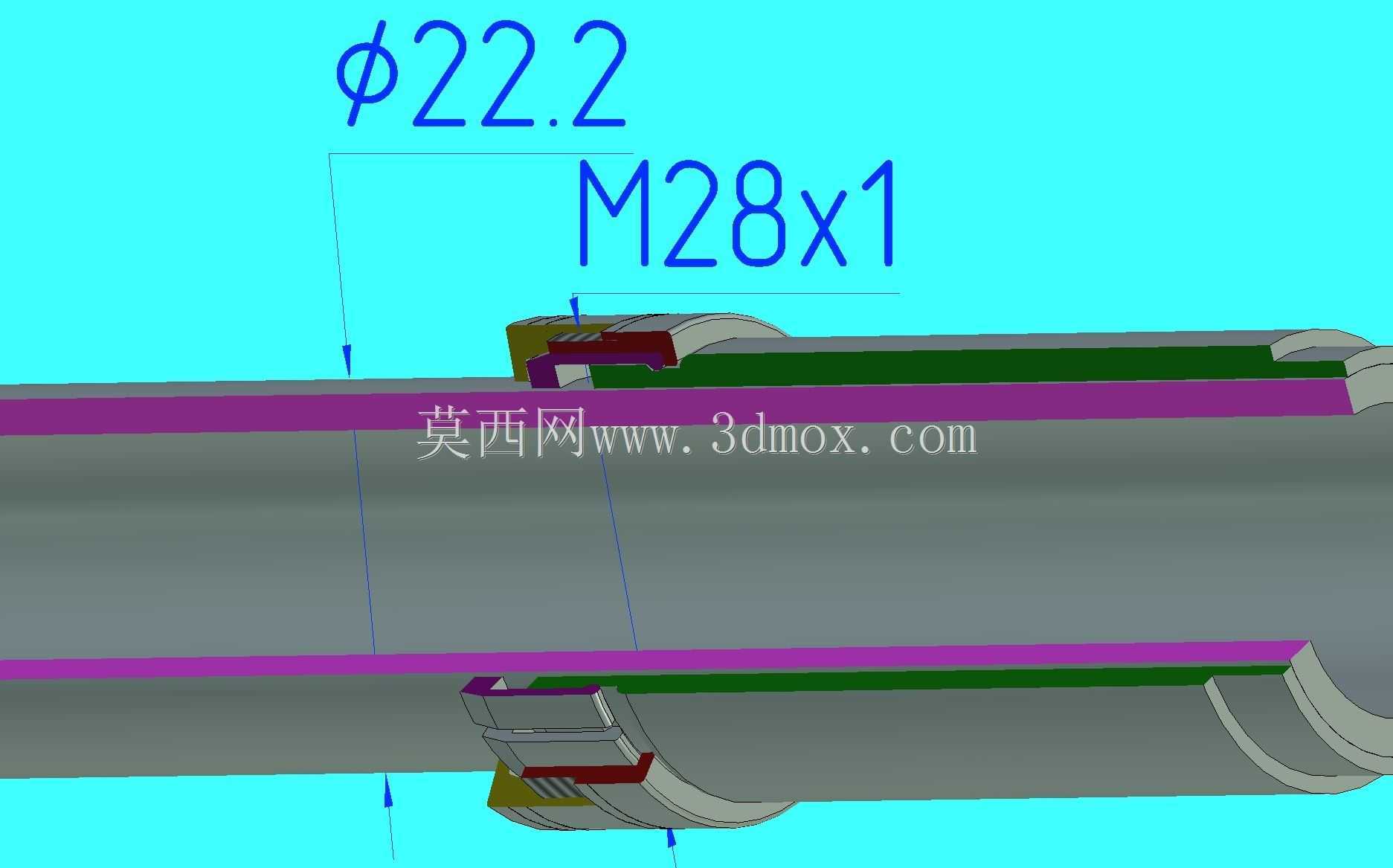

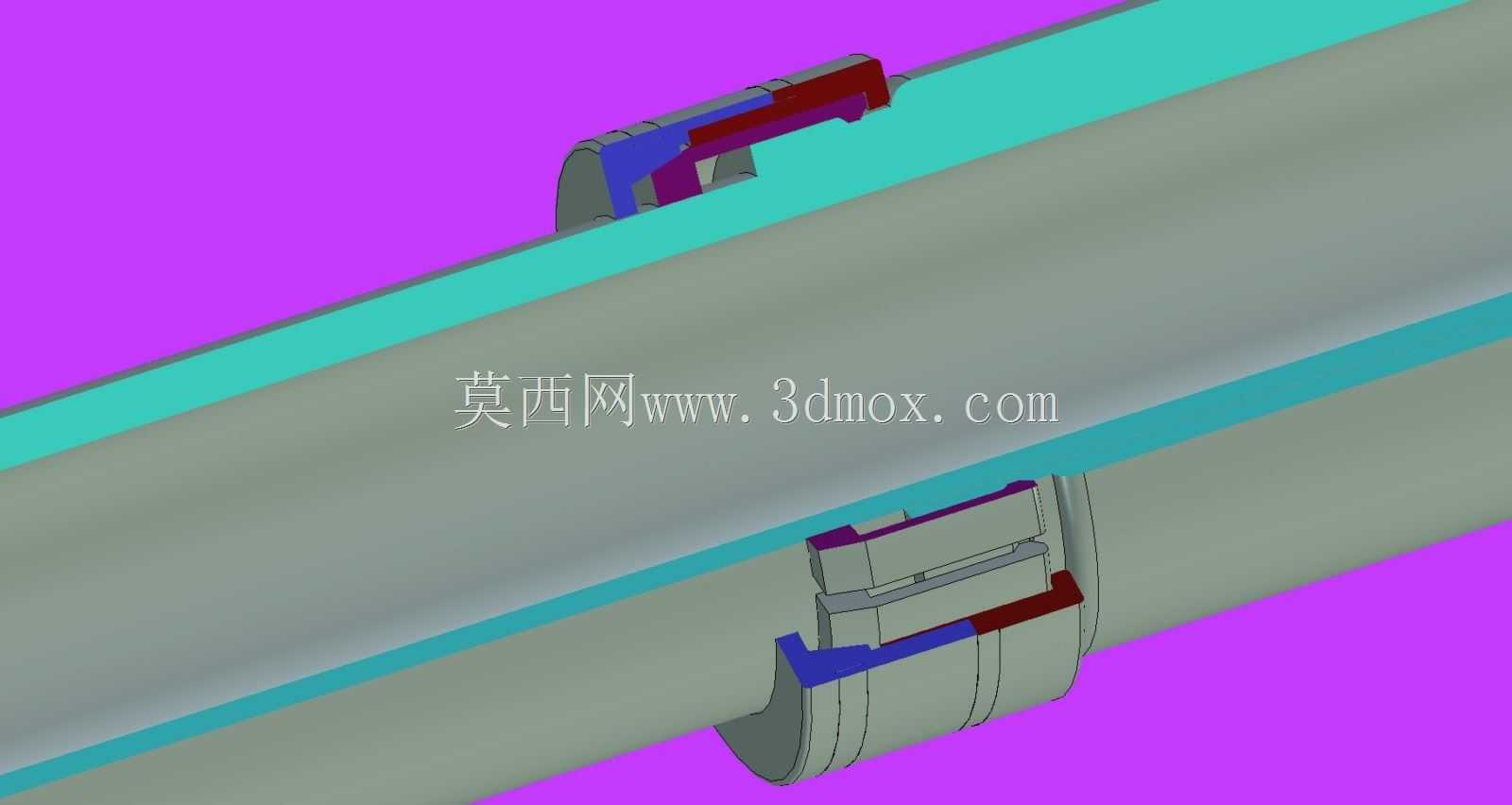

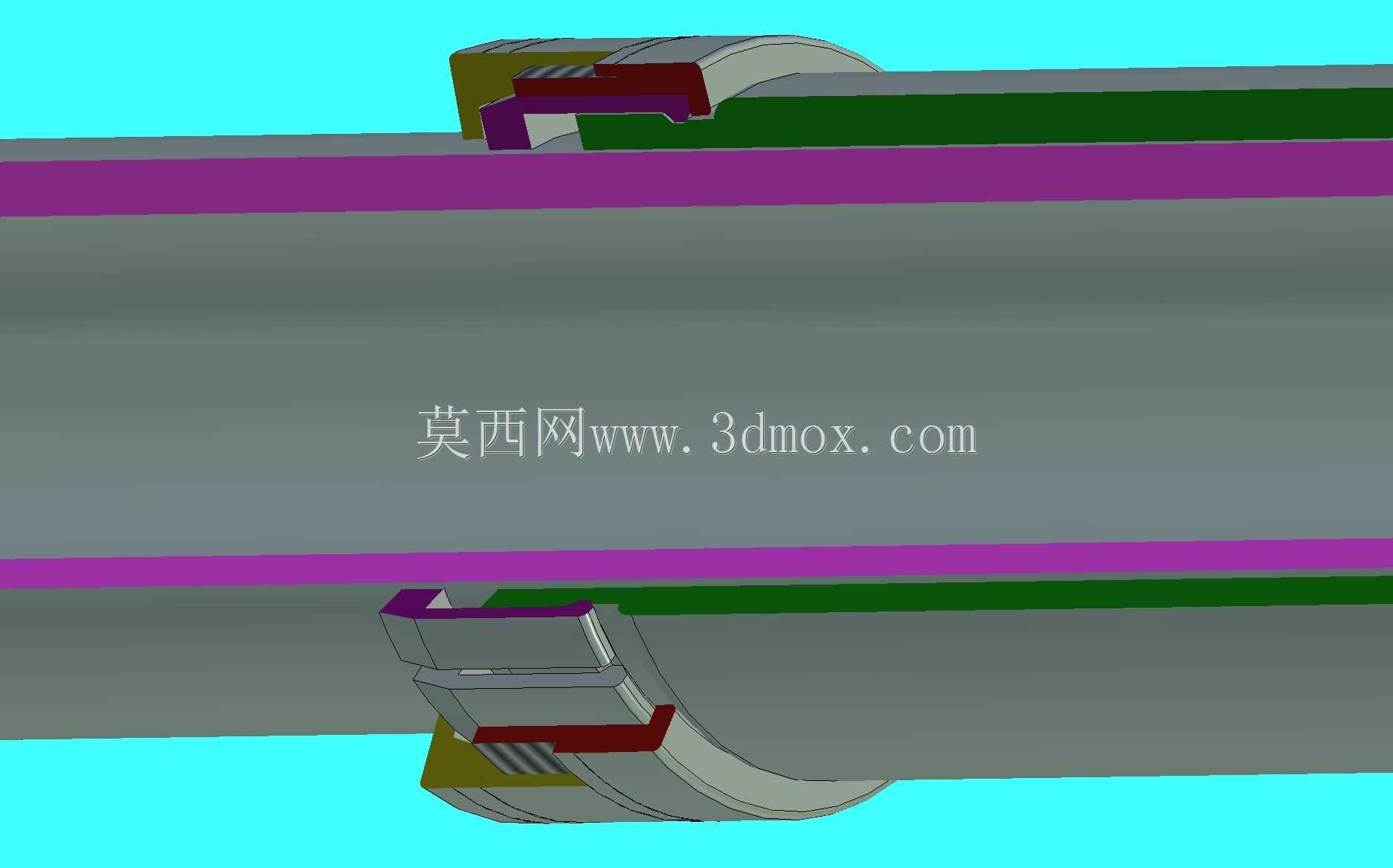

　　从安装边界来看，这款卡箍的径向尺寸在抱紧管道后，外轮廓突出管道外壁的高度控制在合理范围，不会占用过多管线周边的布设空间，在密集管线排布的设备舱、管线桥架内安装时，不会和相邻管线产生干涉；轴向的压紧覆盖宽度经过匹配计算，刚好能覆盖管道对接处的密封件安装位置，锁紧后能给对接位置的密封圈提供均匀的周向压紧力，避免局部压力不足导致的渗漏问题，也不会因为压紧宽度过大造成材料浪费或者安装空间受限。设计过程中特意做了限位结构的优化，在卡箍内侧靠近两端的位置设置了凸起的限位挡边，安装时挡边会卡在管道端部的定位槽外侧，避免管路运行过程中因为轴向窜动导致卡箍偏移、对接位置脱开的问题，哪怕管线存在一定幅度的振动，也能保持紧固位置不发生位移。

　　和普通的冲压薄板卡箍不同，这款卡箍的受力部位做了局部加厚处理，锁紧位置的应力集中区域做了圆弧过渡，避免长期受径向抱紧力作用出现应力开裂，在常规的工况下，能稳定承担管道内压产生的轴向脱开力，不需要额外增加辅助固定结构。实际选型使用时，只需要确认对接管道的外径尺寸和卡箍的适配管径一致，就能直接安装，不需要针对管道做二次加工，不管是新管线布设还是旧管线的维护更换，都能快速适配，在给排水管路、低压气动管线、小型设备的循环冷却水管路连接场景中，都能稳定发挥紧固作用。卡箍的锁紧操作不需要专用工具，采用常规的紧固件锁紧方式就能完成固定，现场作业人员经过简单交底就能掌握安装要点，能有效降低现场安装的技术门槛，减少因为安装操作不规范导致的紧固失效问题。
