管道连接用外卡箍紧固结构设计

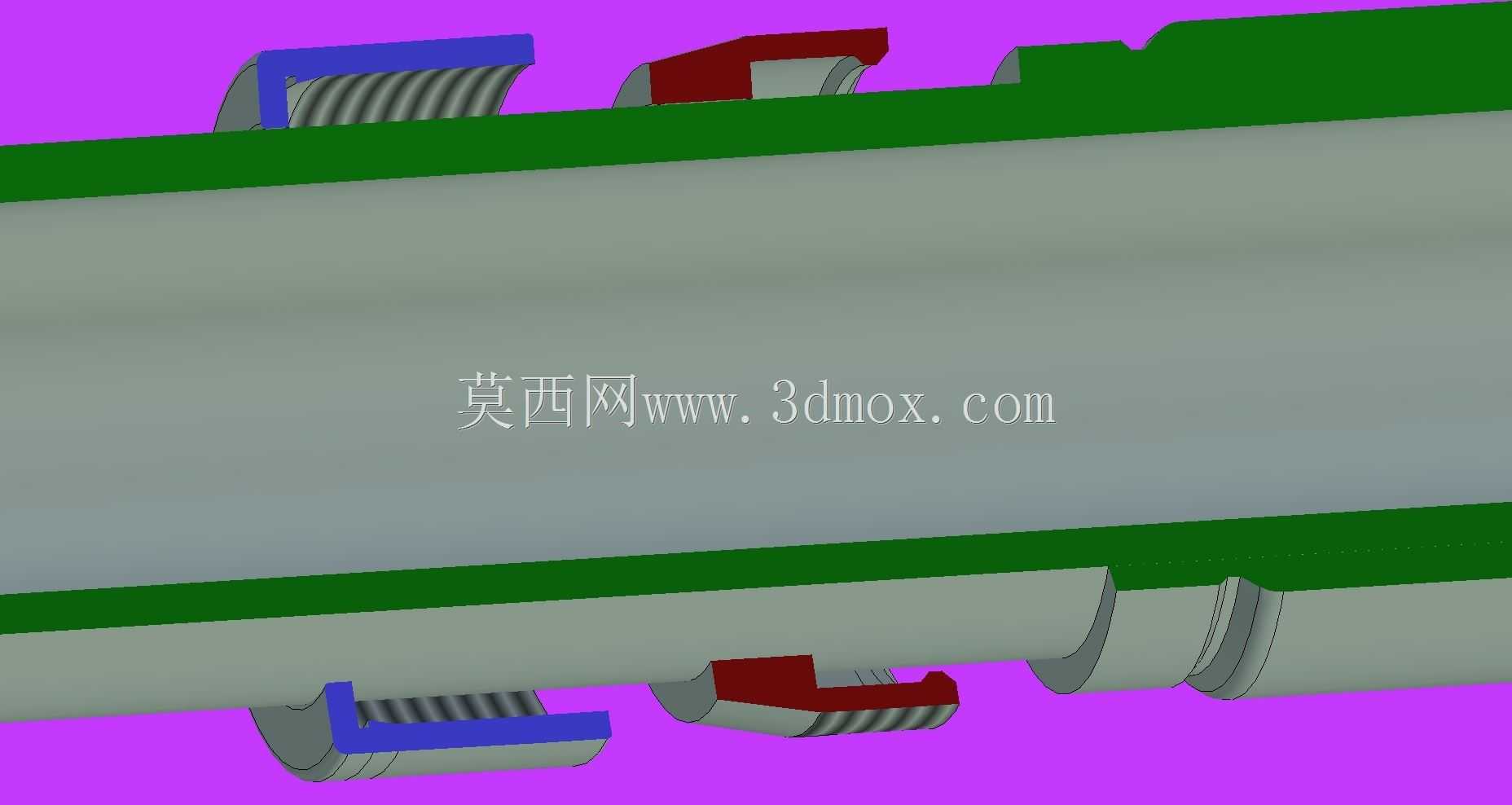

　　在流体输送管路系统、气动控制回路、低压液压管线以及小型设备的管线排布场景中，外卡箍是应用频次极高的管路紧固连接件，不同于焊接、法兰对接这类永久或大体积连接形式，这类卡接式箍件主打快装快拆、密封补偿、径向限位的核心作用，在需要定期维护、管线存在小幅振动的安装场景中优势尤为明显。从结构设计逻辑来看，这款外卡箍采用了对合抱箍的基础构型，两个半环箍体通过侧边的卡接结构实现锁合，不需要额外配备螺栓紧固件就能完成抱紧动作，安装时只需要将两个半环对准管道对接位置的卡槽，沿径向按压到位就能完成锁止，拆卸时用平口工具撬动锁止边即可脱开，相比传统螺栓紧固的卡箍，安装效率能提升六成以上，非常适合批量管线排布、狭小空间内的管路固定作业。

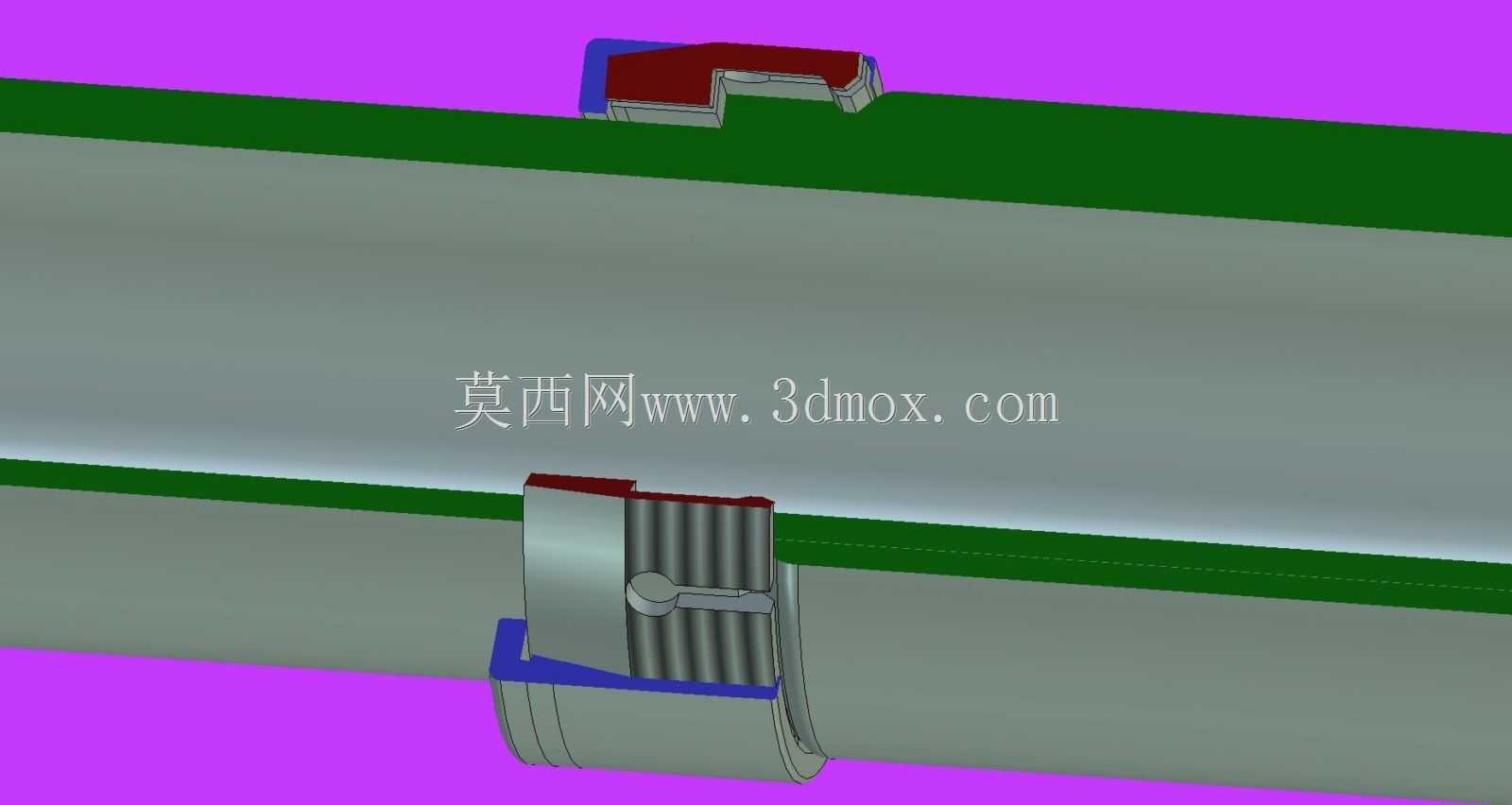

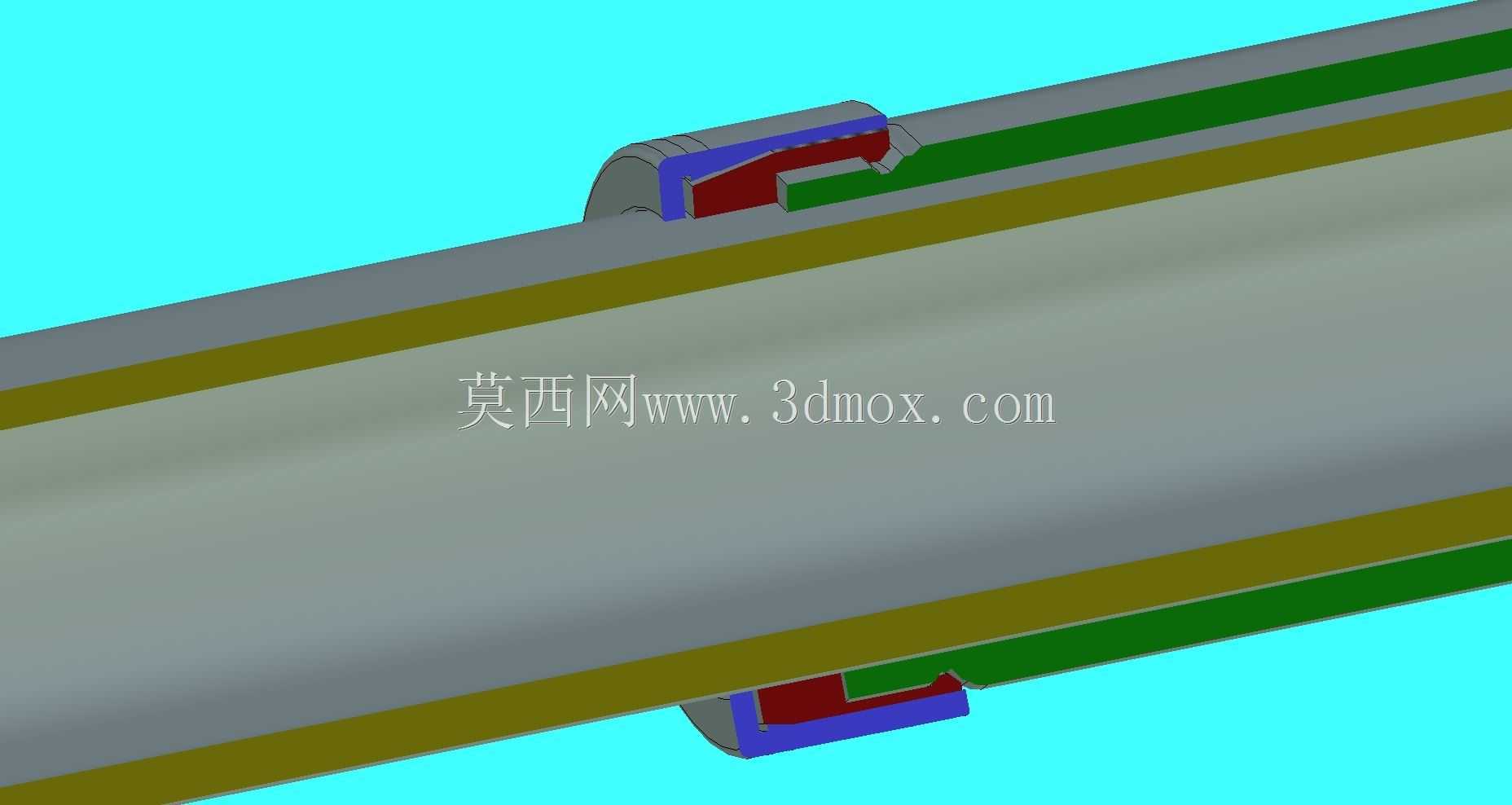

　　从实际功能特性上看，这款卡箍的内侧设置了与管道外壁环槽匹配的限位凸边，安装到位后凸边会卡入两根对接管道端部的环形凹槽内，既可以限制两根管道的轴向窜动，避免管线受拉、受振动时出现对接脱开的问题，又能给对接位置的密封圈提供恒定的径向压紧力，保证管路在0-1.6MPa的工作压力下不会出现介质渗漏。箍体本身采用了等强度的截面设计，锁止位置做了局部加厚处理，避免反复拆装时出现应力断裂，箍身的弧形面完全贴合管道外壁曲率，抱紧后受力均匀分布在整个接触环面上，不会出现局部应力集中压伤薄壁管道的问题，针对塑料管路、薄壁金属管路这类易变形的管线场景适配性极强。

　　在安装边界的设计考量上，这款卡箍的径向突出尺寸控制得非常紧凑，锁合后箍体外缘与管道外壁的距离不超过12mm，在管线密集排布、安装空间局促的设备内部，不会和相邻管线、设备壳体产生干涉，安装时不需要预留螺栓拧紧的操作空间，只需要预留手指按压的操作余量即可完成装配。卡箍的轴向宽度根据适配管道的公称通径做了匹配设计，对应DN20-DN50区间的薄壁管路，卡箍宽度覆盖15mm-28mm区间，既能保证足够的抱紧力和限位强度，又不会占用过多的管线轴向长度，在紧凑型设备的管路布局中可以有效压缩整体排布空间。

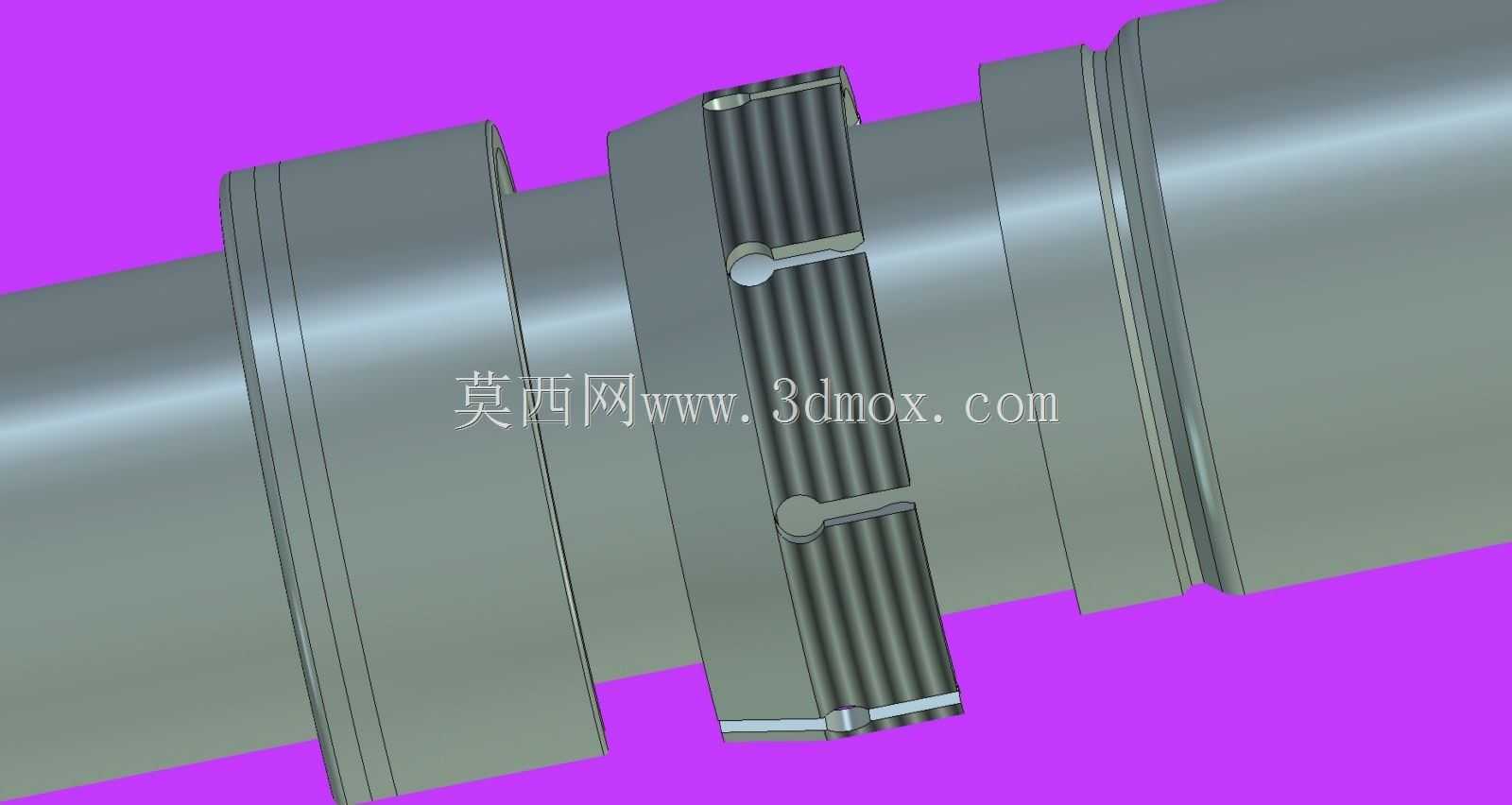

　　从应用场景的适配细节来看，这款卡箍除了常规的工业流体管路使用，还适配小型植保无人机的药管连接、自行车线管固定、小型自动化设备的气路连接这类对安装空间、拆装效率要求较高的场景，卡箍的锁止结构做了防脱倒刺设计，在管线存在持续小幅振动的工况下，不会出现自行松脱的问题，不需要额外加装防松配件。设计过程中针对卡箍的开合角度做了限位处理，两个半环的连接边在张开到安装角度后会被限位结构卡住，不会出现完全脱开导致零件散落的问题，高空作业、狭小设备内部安装时可以有效降低零件掉落的风险。另外，卡箍的边缘全部做了圆角钝化处理，安装时不会划伤操作人员的手部，也不会割伤管道外壁的防护层，针对带保温层、外层防护套的管路，也不会因为箍体锐边造成防护层破损，影响管路的防护性能。

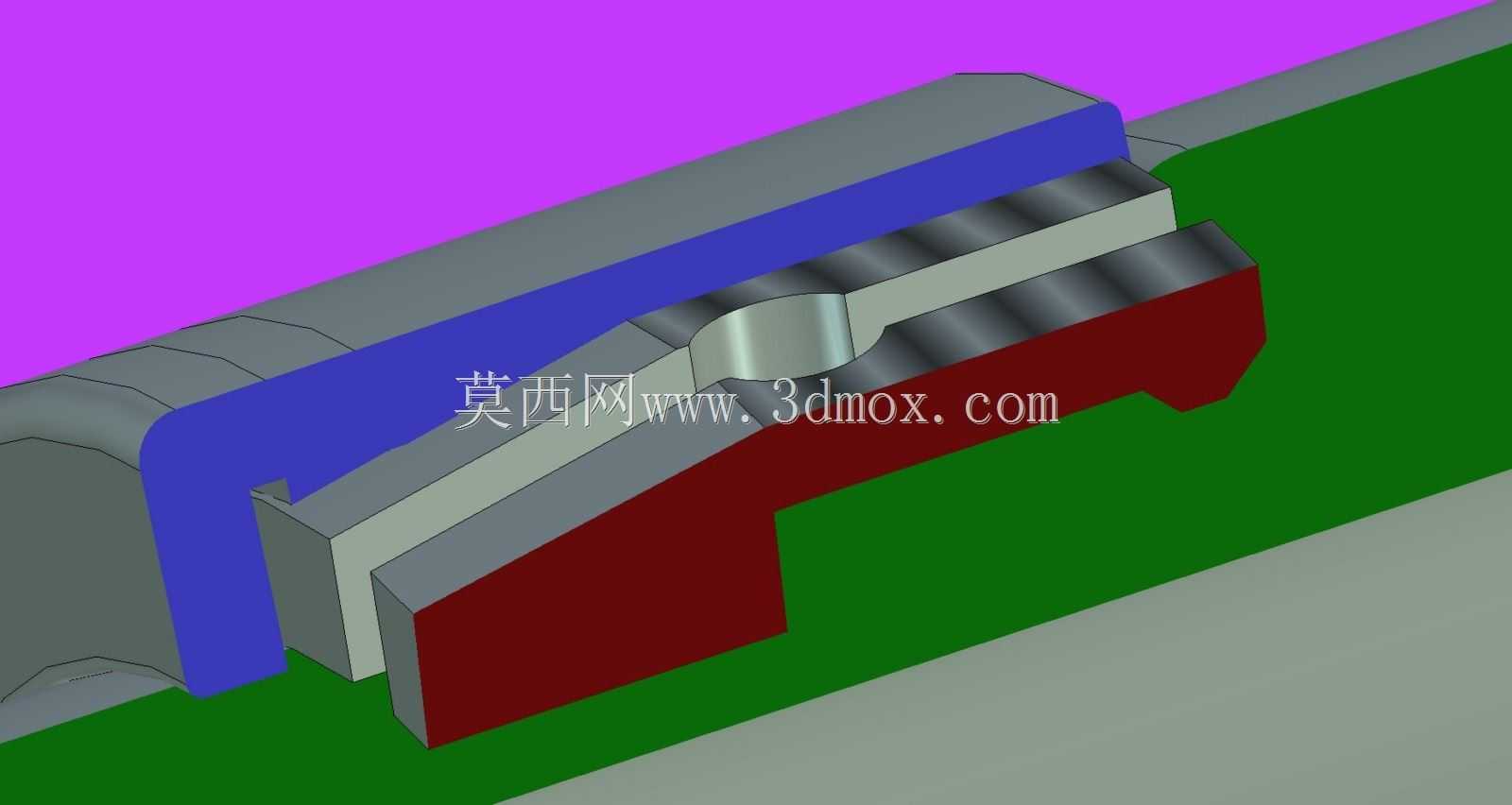

　　在结构建模的过程中，重点还原了卡箍锁止位置的配合公差，卡接凸台和凹槽的配合间隙控制在0.1mm以内，既保证安装时按压顺畅不会出现卡滞，又能保证锁合后没有多余的旷量，避免管路振动时卡箍出现异响、松脱。箍体内壁的弧度与适配管道的外壁曲率完全一致，建模时做了贴合干涉检查，确保抱紧后整个环面完全贴合，不会出现局部间隙导致密封压力不足的问题。针对卡箍的受力形变做了模拟验证，在额定抱紧力下箍体的最大形变位置出现在箍身中段，形变量不超过0.2mm，完全满足密封压紧的形变要求，锁止位置的应力集中点做了圆弧过渡处理，反复拆装100次以上不会出现疲劳裂纹，满足常规工况下的使用寿命要求。
