摩托车传动带滑轮三维结构设计

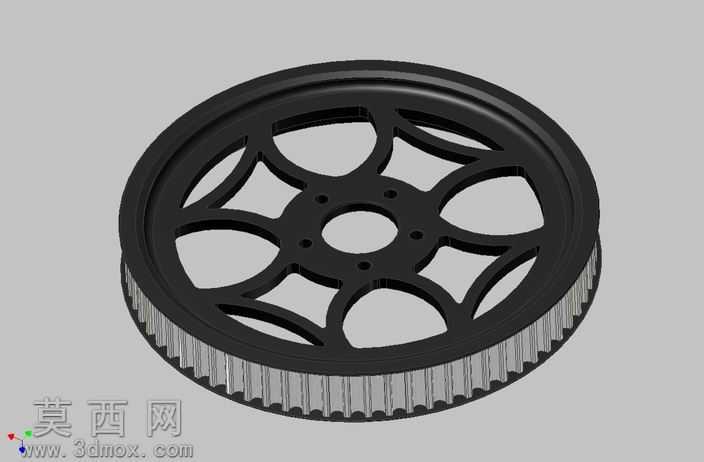

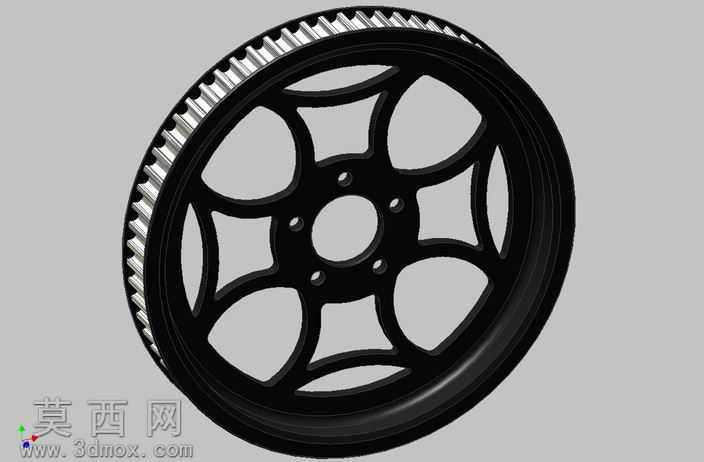

该作品为摩托车传动系统所用的带滑轮三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械传动零件的设计规范与摩托车配件的实际装配要求。建模初期先梳理带滑轮的核心功能逻辑：该零件需要同时兼顾皮带传动啮合、轮毂支撑、轮体轻量化三大核心需求，因此先通过草图绘制确定轮体的基础轮廓参数，精准标定外圈带齿的齿形参数、齿距、齿高，确保齿形与传动皮带的啮合精度，避免传动过程中出现打滑、跳齿的问题。轮体主体结构采用多辐条镂空设计，建模时通过对称阵列命令完成辐条结构的排布，每一处辐条的过渡位置都做了圆角处理，既消除了结构应力集中点，提升零件的结构强度，也有效降低了轮体自身重量，符合摩托车行走系统的轻量化设计要求。中心安装位的建模严格匹配摩托车轮毂的装配尺寸，精准定位六个安装螺栓孔的位置、孔径与沉台深度，保证轮体安装后的同轴度，避免运转过程中出现偏摆抖动。材质渲染阶段，轮体主体赋予哑光黑色金属材质，模拟实际产品的喷塑或阳极氧化表面处理效果，外圈带齿位置做细微的材质质感区分，还原机加工后的齿面金属质感，渲染过程中调整光影角度，清晰呈现轮体的镂空结构层次、齿形细节与辐条的曲面过渡效果，让模型的视觉呈现贴近真实零件的实物状态。结构设计上充分考虑零件的受力特性，辐条的厚度、轮缘的宽度都经过受力逻辑校验，外圈的带齿结构与内侧轮圈做一体化衔接，保证传动过程中扭矩传递的稳定性，中心安装孔周边做加厚处理，提升安装位置的结构强度，避免长期受力出现安装孔变形的问题。整个建模过程严格遵循从整体轮廓到局部细节的设计思路，先确定轮体的核心尺寸边界，再逐步细化齿形、辐条、安装孔等局部结构，每一个特征的搭建都兼顾功能实用性与工艺可行性，确保模型不仅具备精准的外观展示效果，也能直接用于后续的结构校验、装配模拟与加工参考。
