手摇式家用绞肉加工设备结构设计

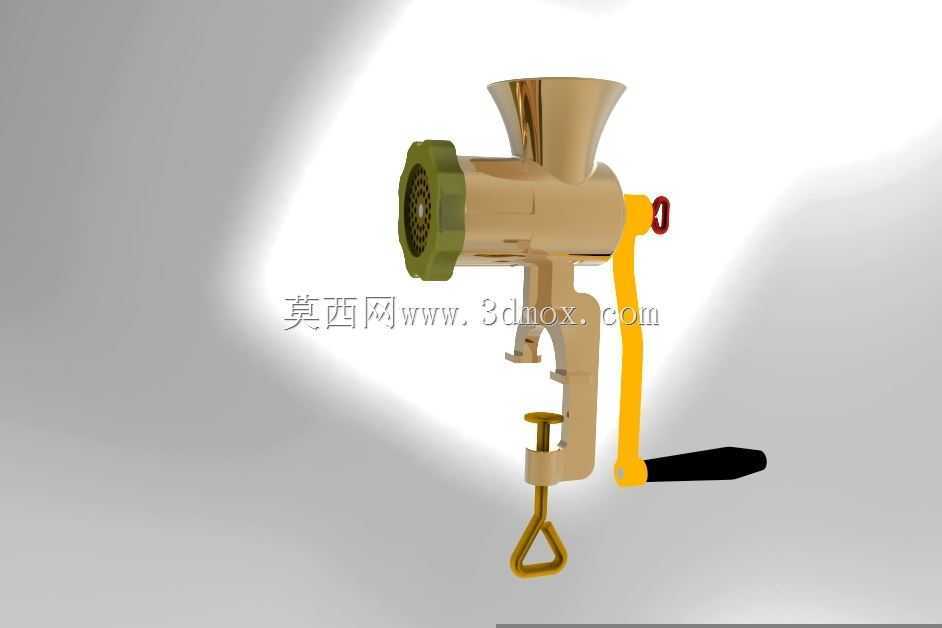

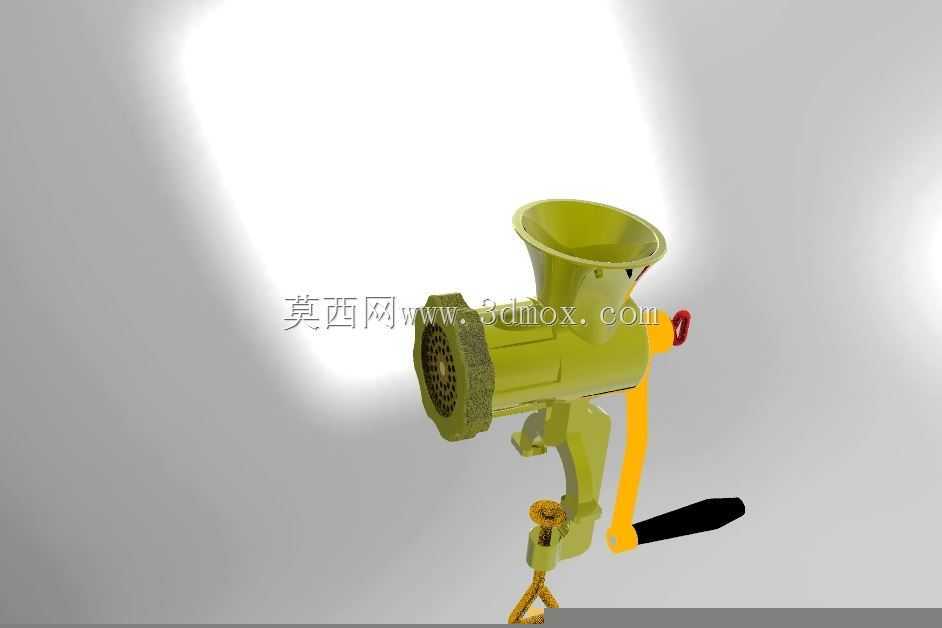

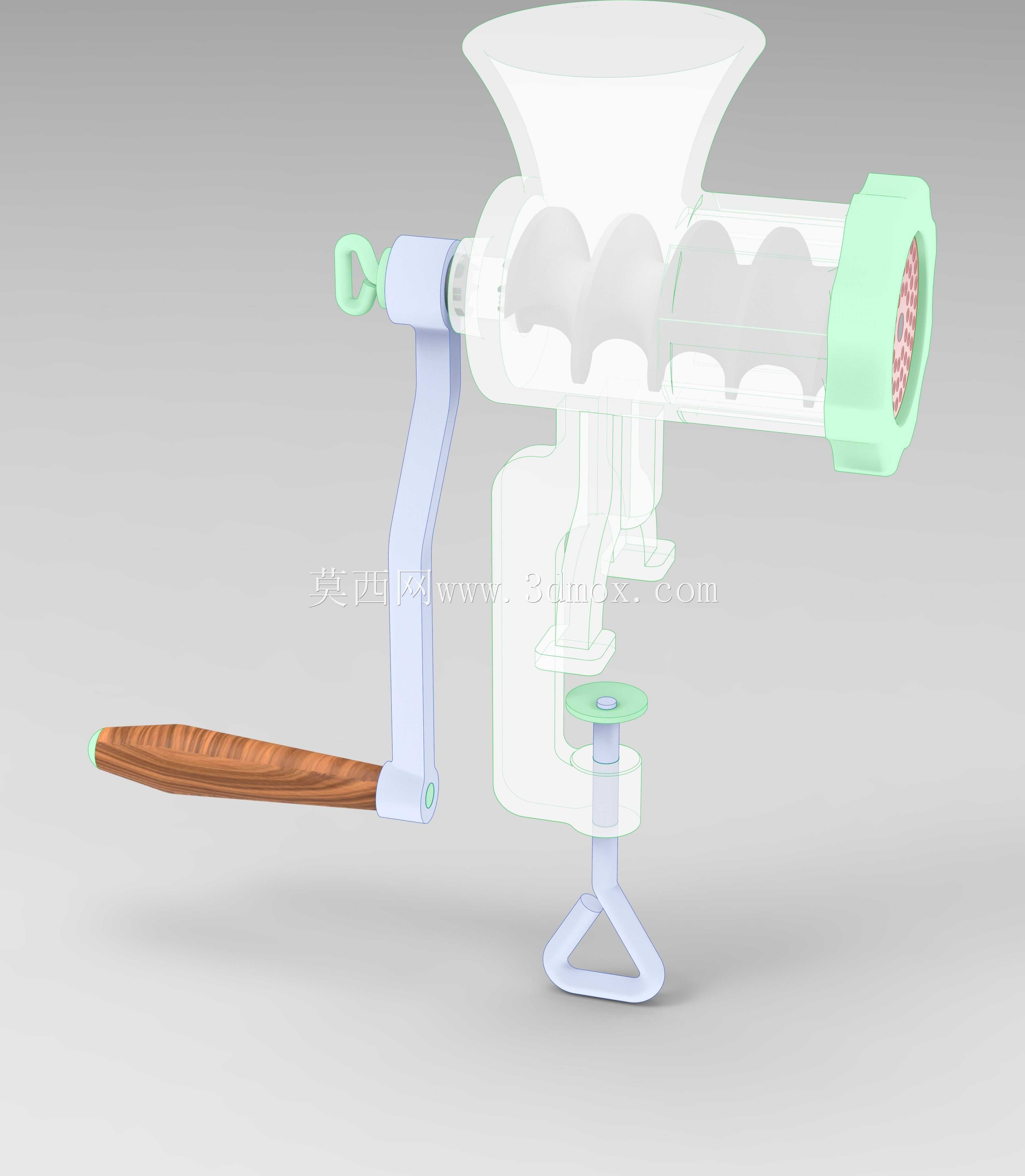

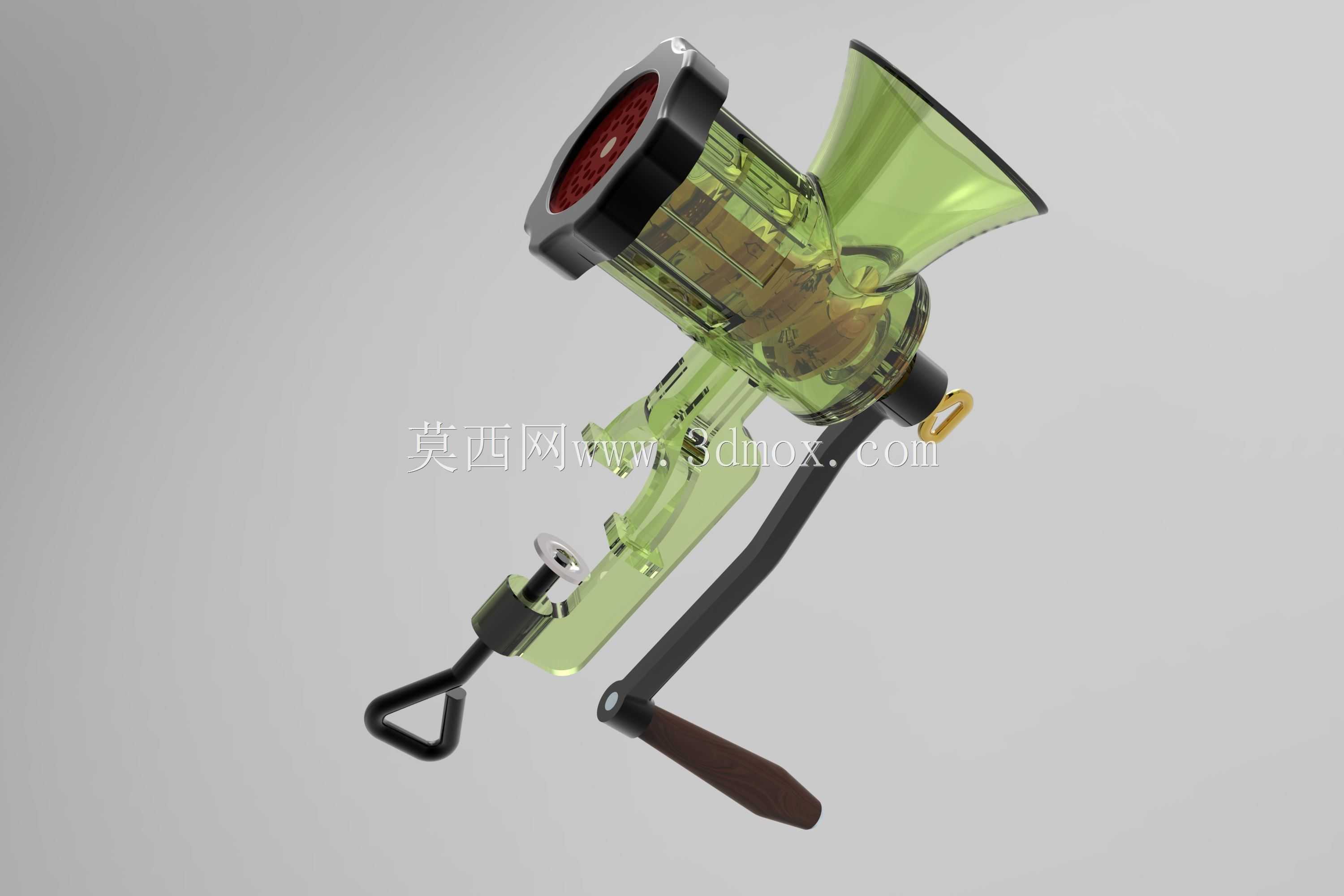

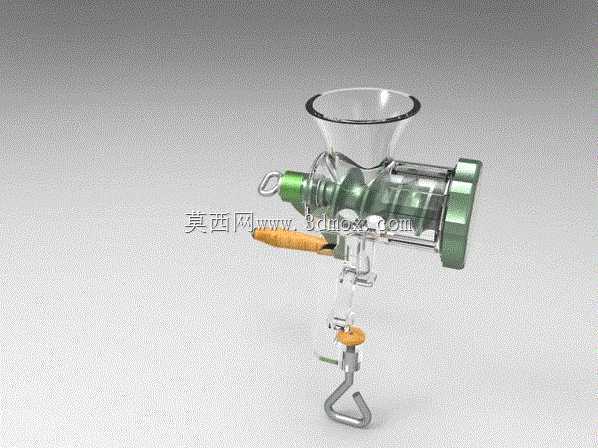

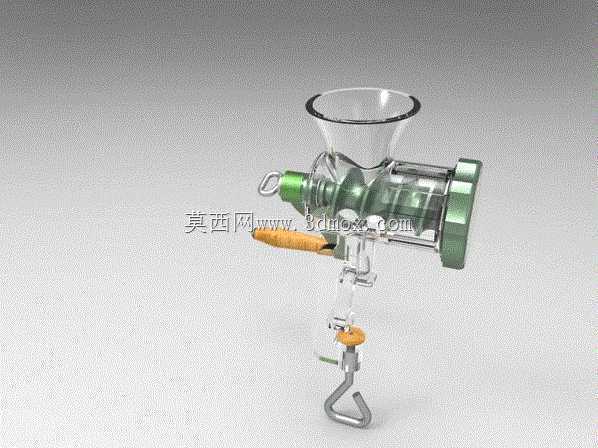

　　这款手动绞肉设备的结构设计，首先围绕小型餐饮、家庭厨房的肉类加工场景展开，日常处理鲜肉、辅料绞碎需求时，无需外接电源即可完成作业，适配户外备餐、无供电环境下的食材处理场景，也能满足小型熟食摊点的小批量食材加工需求，相比电动绞肉设备，整机结构更简单，维护拆解难度低，日常使用后清理无电路进水隐患。从功能实现逻辑来看，设备核心的送料、挤压、绞切结构同轴布置，上方的敞口进料斗做了大倾角收口设计，投放块状鲜肉时不会出现卡料架桥问题，进料通道的内径匹配常规肉块尺寸，无需提前将肉切至过小碎块即可顺畅送入绞切腔。绞切腔内部的螺旋送料螺杆采用变螺距设计，靠近进料端的螺距更大，能快速抓取落入的物料向出料端推送，靠近出肉孔板的位置螺距收窄，

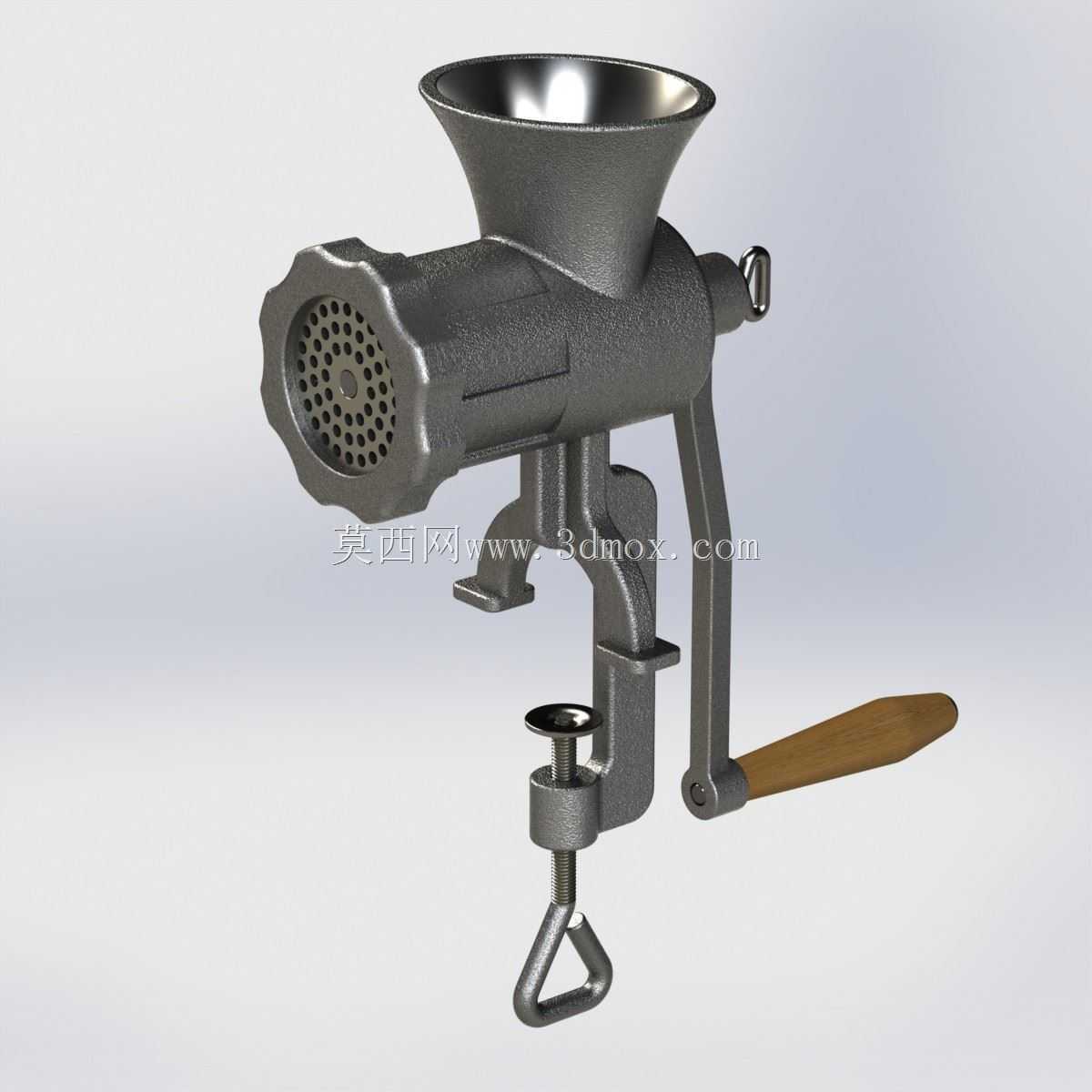

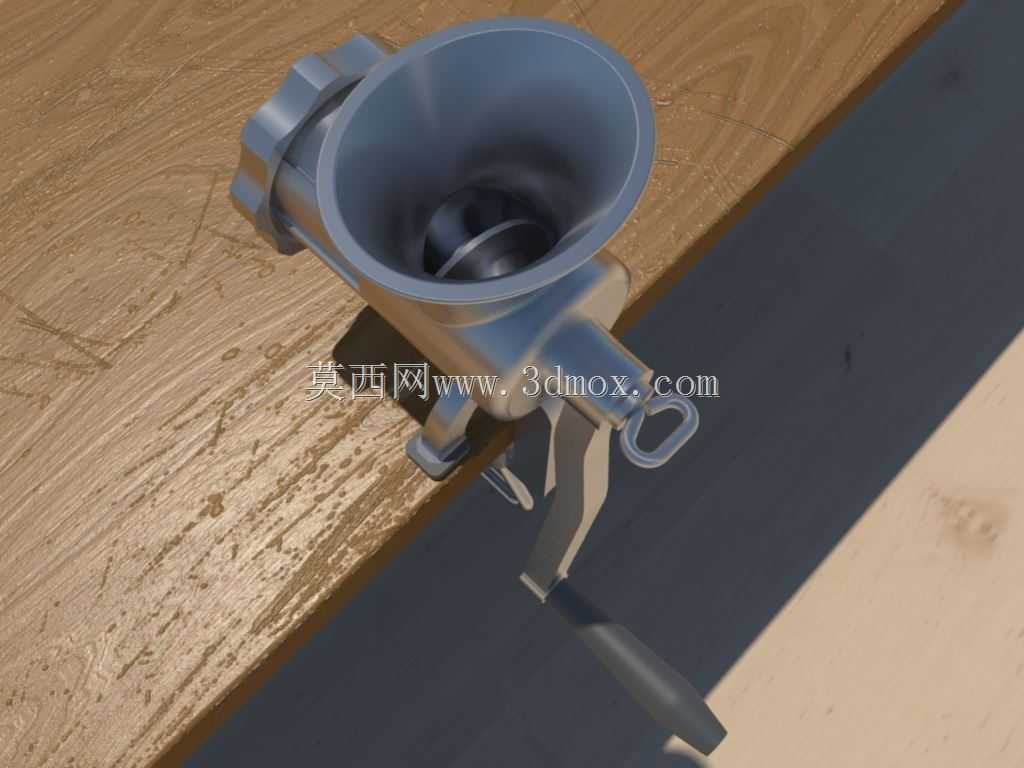

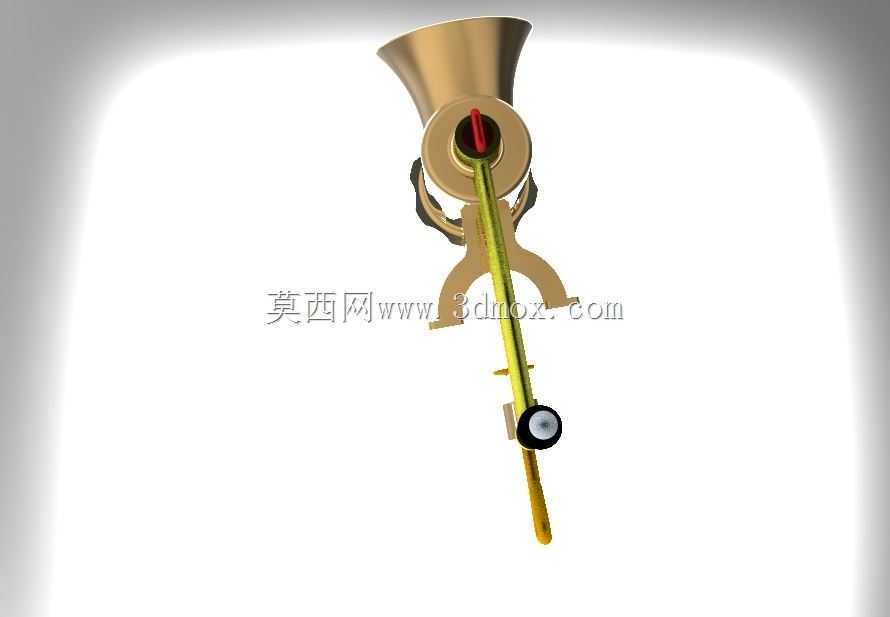

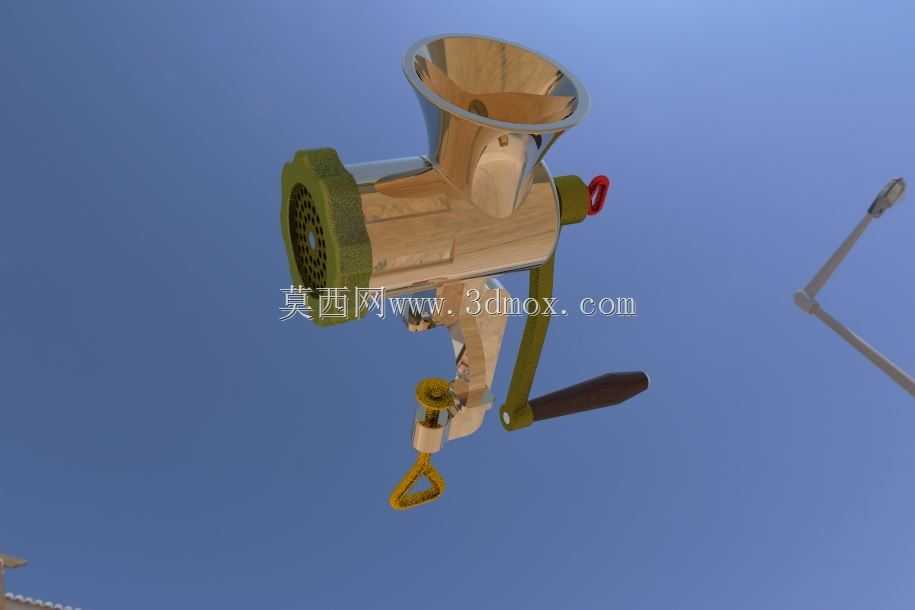

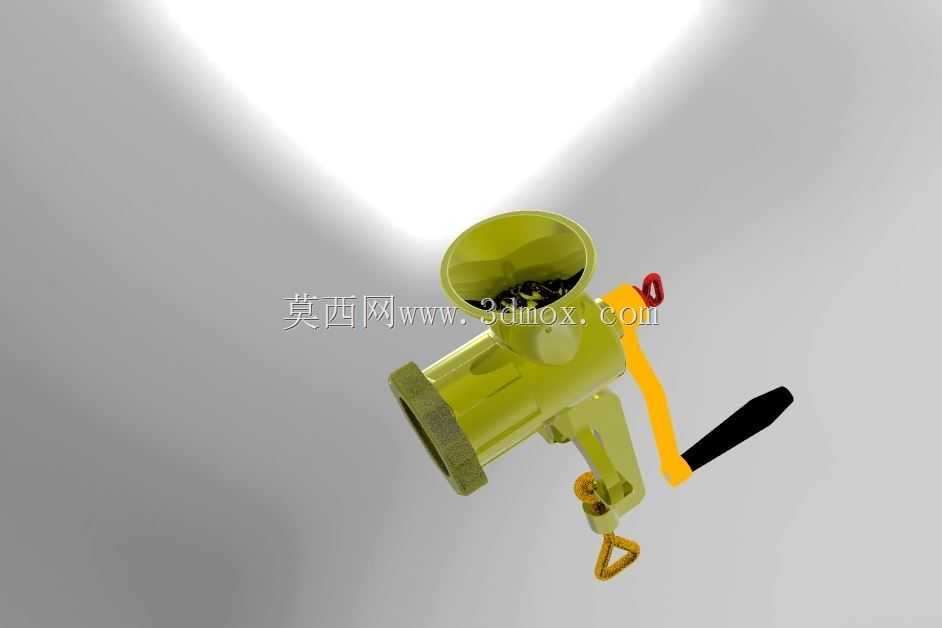

　　逐步提升对物料的挤压力，保证肉料能被均匀压向孔板，配合十字绞刀完成切削，避免出现肉料挤压不均、出料粗细不一致的问题。设备的驱动端采用手摇柄结构，摇柄与螺杆输入端通过快拆结构连接，转动时的力臂长度经过匹配，正常成年人单手操作即可提供足够的绞切扭矩，处理带少量筋膜的鲜肉时也不会出现卡滞需要大力扳动的情况，摇柄末端的防滑握套适配手部施力角度，长时间操作也不易打滑。设备的固定结构布置在机身下方，采用夹式锁紧机构，可夹持在厚度适配的餐桌、操作台边缘，锁紧钩的接触位置做了防滑垫设计，绞肉作业时机身不会随摇柄转动出现移位，夹持范围覆盖常规家用厨房台面、户外折叠桌的板材厚度，无需额外打孔安装即可固定使用。从安装边界尺寸来看，

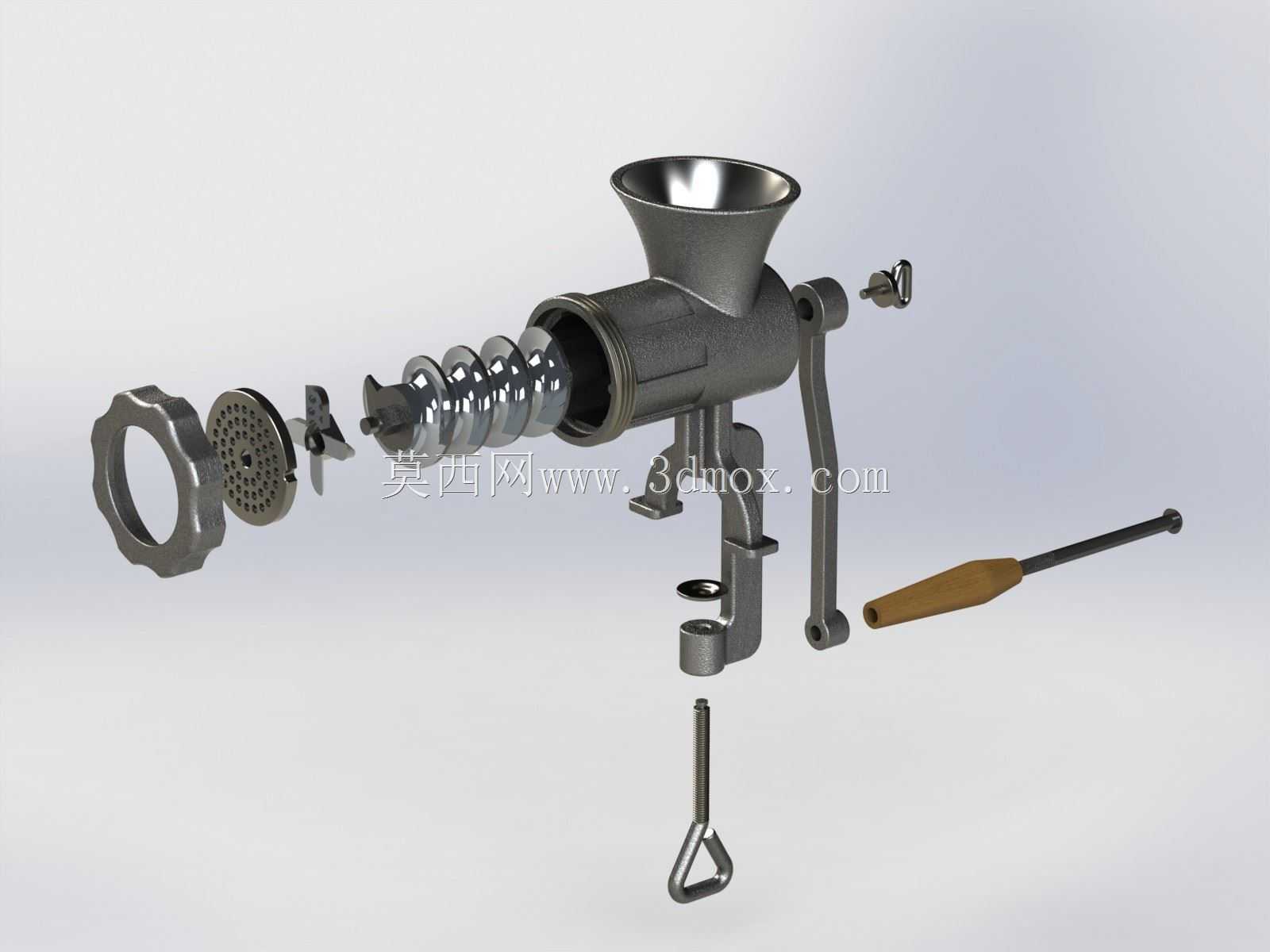

　　整机横向长度适配常规厨房台面的预留操作空间，进料斗的高度符合人体站立操作时的投料高度，无需过度抬臂即可完成物料投放，出料端的位置预留了足够的容器放置空间，绞好的肉料可直接落入下方接料碗中，不会出现物料洒落的问题。设计过程中对各部件的拆解便利性做了重点考量，进料斗、绞切螺杆、孔板、绞刀都可无工具快速拆解，使用后能直接接触水冲洗各部件缝隙的肉料残留，避免长期使用后残留物料变质影响食品安全，各连接位置的密封结构做了简化处理，没有复杂的密封沟槽，清理时无卫生死角。机身的主体结构采用食品接触级的材质设计，与肉料直接接触的部件表面做了光滑处理，没有凹凸的积料结构，螺旋送料螺杆的表面粗糙度控制在合理范围，

　　推送物料时不会出现肉料粘附在螺杆表面随螺杆空转的问题。孔板配置了不同孔径的规格可选，可根据加工需求更换，粗孔适配绞肉馅做丸子、饺子馅的需求，细孔适配加工肉酱、细腻馅料的场景，更换孔板时只需旋出前端的锁紧螺母即可完成操作，无需拆解其他结构。设备的传动位置没有额外的齿轮减速结构，摇柄与螺杆直连，传动效率更高，操作时的力量损失小，整体结构没有易损的电子元件，长期使用的故障率极低，仅需定期在转动配合位置涂抹食品级润滑脂即可保证操作顺畅。
