联合收割机风机与电梯连接传动结构

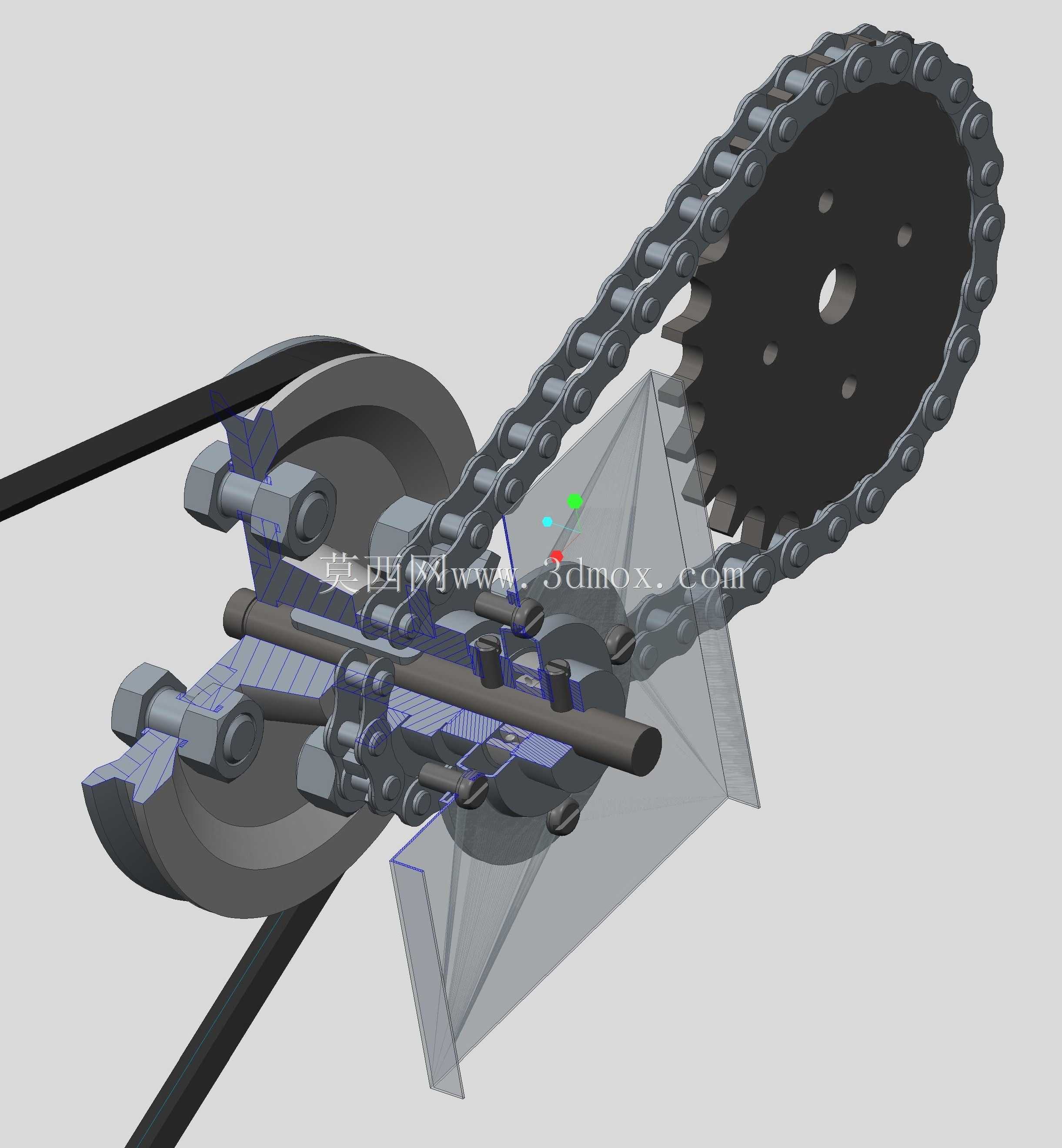

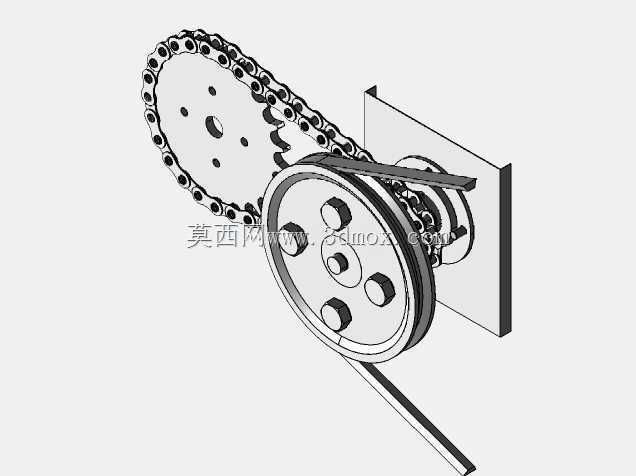

　　这套传动连接结构主要应用于联合收割机的动力传递链路中，承担风机组件与梯式输送构件之间的动力衔接、扭矩传递功能，是收获机械作业过程中保障风选系统与物料输送系统转速匹配的核心连接单元。在实际田间作业场景里，联合收割机完成作物脱粒后，需要通过风机产生的稳定气流将颖壳、碎茎秆等轻质杂余从籽粒中分离，同时梯式输送构件要将脱粒后的物料匀速输送至清选环节，两套机构的动力同步性直接影响整机清选损失率与作业效率，这套连接装置正是为了匹配两者的动力输入需求设计，避免因转速差导致的物料堵塞、清选不净或者风机负载过大烧损传动件的问题。从结构功能来看，整套装置采用套筒滚子链作为核心传动介质，搭配定制加工的从动链轮，链轮端面加工有均匀分布的安装孔，

　　可通过螺栓组直接与风机的叶轮转轴端法兰对接，输入端的带轮结构可衔接整机主传动的三角带回路，不需要额外增设独立动力源，能够直接复用收割机主传动系统的输出动力，减少整机动力单元的冗余配置。中间的连接轴组件采用阶梯轴设计，不同轴段分别对应轴承安装位、链轮定位轴肩、锁紧螺母配合段，轴端的平键槽可实现扭矩的刚性传递，避免传动过程中出现轴与轮毂的相对滑动，轴承座位置预留了注油通道，可在日常保养时直接加注润滑脂，不需要拆解整个传动组，降低田间维保的操作难度。设计过程中优先考虑了农机作业的复杂工况，田间作业时整机振动幅度大，秸秆碎屑、尘土容易侵入传动间隙，因此链传动的张紧侧预留了足够的垂度调整空间，配套的张紧导板采用耐磨尼龙材质，

　　既可以缓冲链条传动过程中的多边形效应带来的振动，也能避免金属直接摩擦产生的异响与过快磨损。链轮的齿形采用了三圆弧一直线的标准齿形设计，啮合过程中与链节的接触应力分布更均匀，即使在瞬时过载的情况下，也不容易出现跳齿、断链的故障。安装边界方面，整套结构的横向安装尺寸适配多数轮式联合收割机的脱粒舱侧壁安装位，输入端带轮的中心高与主传动输出带轮的中心高偏差控制在2mm以内，安装时只需要调整张紧螺栓即可实现三角带的张紧，不需要额外加工安装基座；从动链轮端的连接法兰孔位采用通用化设计，可适配目前主流型号的离心风机转轴安装尺寸，替换原有传动连接件时不需要对风机端做二次加工。连接轴的两端轴承采用带座外球面轴承，具备自动调心功能，

　　即使安装面存在少量的形位公差偏差，也能保证轴系的转动顺畅，不会出现卡滞、轴承过早磨损的问题。整套结构的传动比经过匹配计算，能够将主传动输入的转速调整至风机额定工作转速区间，同时保证梯式输送构件的线速度符合物料输送的流速要求，避免气流速度与输送速度不匹配导致的杂余裹挟籽粒排出机外的损失问题。在实际装配验证过程中，这套结构的链条润滑采用脂润滑方式，适配农机长时间户外作业的维护条件，不需要频繁更换润滑油，密封端盖采用迷宫式密封结构，可阻挡田间的尘土、碎秸秆进入轴承内部，延长轴承的使用寿命。连接部位的螺栓全部采用防松自锁螺母，避免整机持续振动导致的螺栓松动脱落，减少作业过程中的故障停机概率。从结构布局来看，整套传动装置的外轮廓避开了脱粒舱的物料下落通道，不会出现秸秆缠绕、物料卡滞的问题，外侧可加装薄钢板防护壳，进一步阻挡杂物侵入传动副，同时避免作业人员误触转动部件引发安全事故。
