车床尾座机械结构三维设计

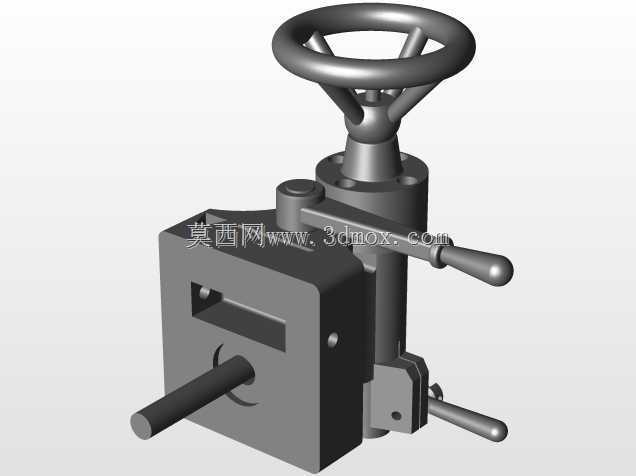

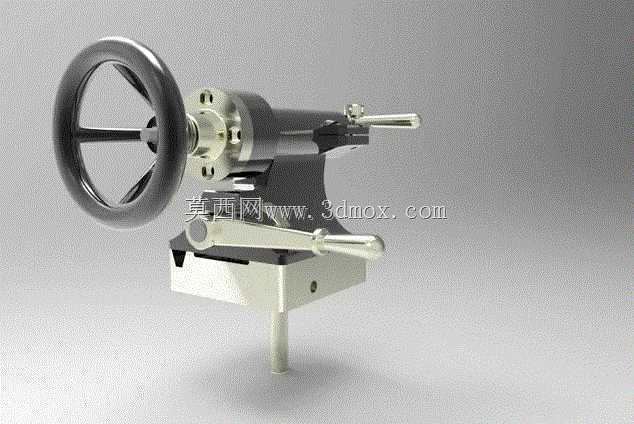

　　在普通卧式车床、小型仪表车床的日常加工场景里，尾座是承担长轴类零件顶紧、小直径孔系钻铰加工的核心配套部件，其结构可靠性直接影响工件加工的同轴度精度与切削过程的稳定性。这套尾座结构采用经典的手轮驱动丝杠进给布局，手轮采用三辐条镂空铸钢基体，外覆防滑镀铬层，操作时握持力矩充足，即便手上沾有切削液也不会出现打滑脱手的问题，手轮与丝杠的连接位置采用平键周向定位+锁紧螺母轴向压紧的结构，长期正反转操作也不会出现键槽磨损松旷的问题。尾座的主体壳体采用灰铸铁整体铸造结构，铸造后经过两次时效处理消除内应力，导轨配合面经过精磨加工，与车床床身导轨的配合间隙可以通过侧面的调节镶条进行微调，保证尾座套筒进给时的直线度误差控制在0.

　　02mm/100mm以内，避免顶紧工件时出现偏斜导致轴类零件加工出现锥度误差。套筒部分采用40Cr调质处理，外圆表面经过高频淬火硬度达到HRC45-50，内锥孔为标准莫氏锥度，可直接适配顶尖、钻夹头、铰刀等常用工装，套筒侧面开有长键槽，与壳体内的导向键配合，防止套筒进给过程中出现周向转动，保证刀具或顶尖的回转中心与主轴中心始终重合。锁紧机构采用偏心凸轮式快速锁紧结构，操作手柄扳动角度不超过90度即可完成套筒的位置锁定，锁紧力足够承受大切深切削时的轴向顶紧力，不会出现套筒回缩导致工件飞出的安全隐患。尾座底部的安装定位面设置有定位键槽，可与床身导轨的定位槽配合，保证尾座沿床身移动时始终与主轴保持同轴，

　　安装时只需将尾座吊装放置在床身导轨上，推入定位键后拧紧底部的压紧压板即可完成固定，无需反复找正中心，大幅缩短设备调试的准备时间。从安装边界来看，这套尾座的横向宽度适配床身导轨间距300-400mm的中小型卧式车床，套筒最大行程为120mm，中心高为125mm，可适配最大回转直径250mm的车床加工需求，整体结构没有采用复杂的异形曲面，所有零部件均采用常规机械加工工艺即可完成生产，加工成本可控，后期维护时只需定期向丝杠、套筒配合面注入锂基脂润滑脂，即可保证长期操作的顺畅性。在实际加工场景中，除了常规的轴类零件顶紧作业，更换不同的工装后，这套尾座还可以完成端面中心孔钻削、小直径内孔铰削、内螺纹攻丝等多种加工工序，

　　部分维修场景下还可以作为小型压力机构使用，完成轴承、衬套的压装作业，适配性极强。设计过程中特意将手轮的操作高度设置在距离安装底面180mm的位置，操作人员站在车床操作位无需弯腰即可完成进给操作，锁紧手柄的位置设置在壳体前侧，手部无需跨过旋转的工件即可完成锁紧操作，充分考虑了实际操作的人机工程学需求，避免操作过程中出现磕碰、刮擦的安全隐患。壳体上还预留了润滑油注油孔，日常保养时无需拆解尾座即可完成润滑作业，所有外露的金属表面均做了发黑或镀铬处理，长期在充满切削液、金属切屑的车间环境下使用也不会出现严重锈蚀，使用寿命可达十年以上。
