带手动操纵结构的弹簧加载式安全阀

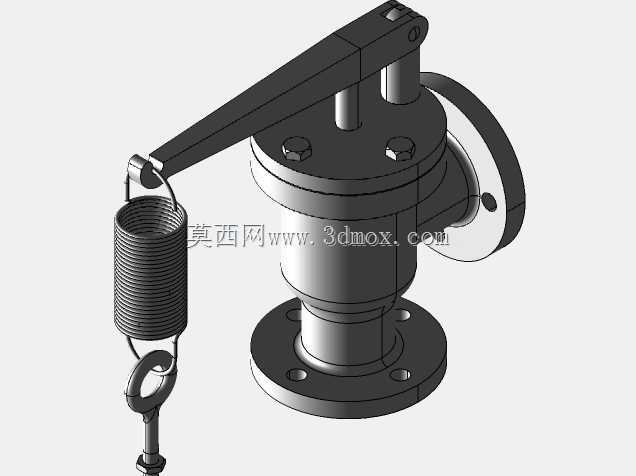

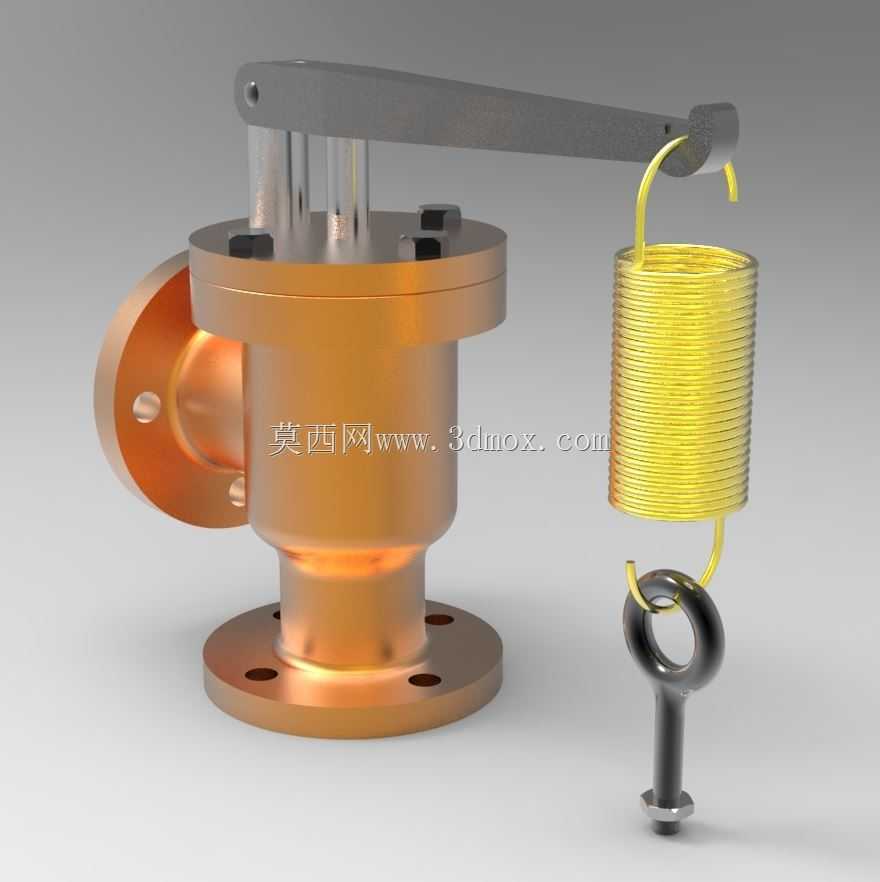

　　这款弹簧加载安全阀的三维结构，完整还原了承压管路系统中过压保护元件的全部装配细节，建模过程中优先考虑了现场安装与运维的实际需求，没有做脱离工程实际的外观简化。从应用场景来看，这类阀门主要部署在承压流体输送管路、小型压力容器、换热设备出口、低压蒸汽分配管段上，当系统内部介质压力超过设定阈值时，阀门自动开启泄放多余介质，待压力回落至安全区间后自动回座密封，避免管路或容器因超压发生破裂、泄漏等安全事故，部分带手动操纵杆的结构还支持运维人员在检修、试压阶段手动触发泄压，验证阀瓣动作灵活性，也可在应急工况下强制卸除系统压力。

　　从功能特性上看，该阀采用弹簧直接载荷式结构，弹簧的预紧力直接对应阀门的开启压力设定值，阀瓣与阀座的密封面采用锥面配合结构，相比平面密封更容易实现加工精度控制，回座时的对中性能更好，能有效降低关闭状态下的介质泄漏率。阀体采用下进侧出的流道设计，底部法兰为设备/管路连接端，侧面法兰为泄放介质出口端，这种流道布局可以让泄放的介质顺着预设的排放管路导向安全区域，避免高压介质直接喷向周边运维区域。顶部的杠杆结构通过销轴与阀杆上端连接，手动扳动杠杆时可以直接克服弹簧预紧力提拉阀瓣，不需要借助额外工具就能完成手动泄压操作，杠杆的力臂比例经过匹配设计，手动操作时的施力大小控制在单人单手可操作的范围内，不会出现扳不动的情况。

　　设计思路上，建模时首先确定了阀体内腔的流道通径，这一参数直接决定阀门的额定泄放量，是匹配管路系统泄放能力的核心指标，围绕通径尺寸依次匹配阀瓣的密封面直径、阀杆的直径、弹簧的中径与有效圈数，确保弹簧在全行程范围内的刚度线性度满足压力整定要求，不会出现开启后弹簧力陡增导致阀门无法全开、泄放能力不足的问题。阀体的法兰连接尺寸遵循通用管路法兰标准，螺栓孔的分布圆直径、孔径、法兰密封面形式都和同压力等级的标准法兰匹配，用户在选型时不需要额外加工过渡连接件，可以直接和现有管路对接。阀盖部分设置了弹簧导向腔，避免弹簧在压缩、回弹过程中出现偏斜，导致阀瓣卡涩、密封面偏磨的问题，导向腔内壁和弹簧外径之间预留了合理的间隙，既限制弹簧的径向窜动，又不会因为加工公差导致弹簧运动卡滞。

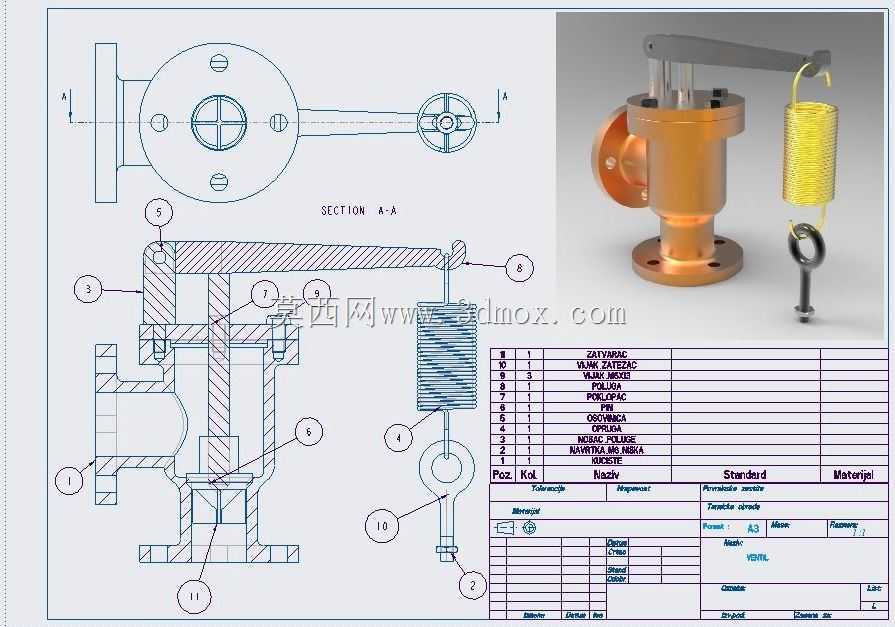

　　外形尺寸与安装边界方面，模型完整保留了实际产品的安装干涉校验尺寸：底部法兰的安装面到侧面泄放法兰中心的高度尺寸，决定了阀门安装时需要预留的竖直方向空间；侧面泄放法兰的外圆到阀体中心的水平尺寸，是现场布置泄放管路时需要预留的横向操作空间；顶部操纵杆的最大扳动角度对应的运动包络，是阀门上方需要预留的操作空间，避免周边布置的其他管线、设备挡住手动操作路径。所有配合面的建模公差都按照机械加工的常规公差带设置，比如阀杆与导向套的配合间隙、阀瓣与阀座的密封面贴合宽度、弹簧两端的磨平长度，都符合这类阀门的常规加工工艺要求，模型导入工程软件后可以直接用于安装干涉校验、管路系统虚拟装配，也可以作为同类产品改型设计的基础结构参考，不需要重新搭建核心装配关系。
