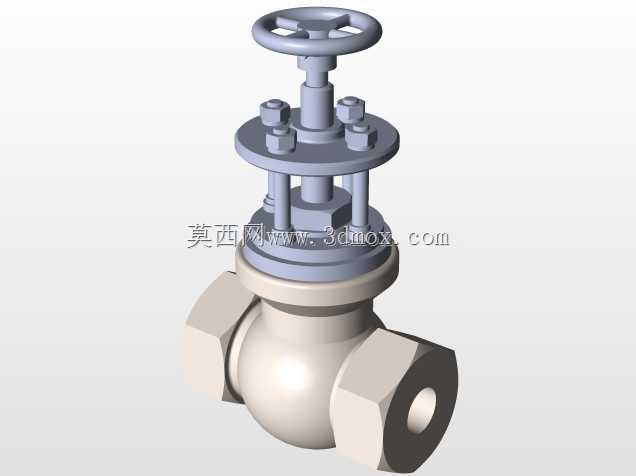

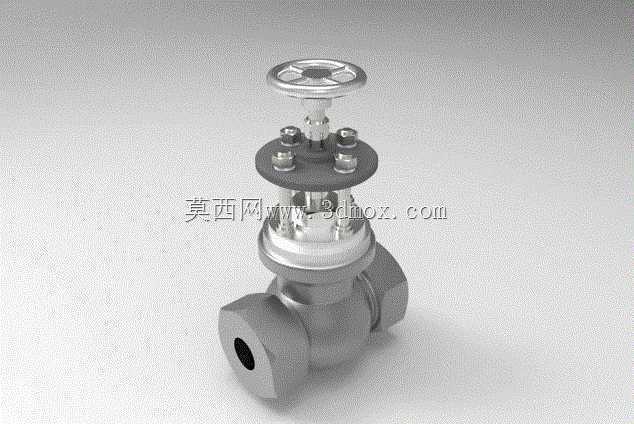

内螺纹连接手动截止式工业控制阀

　　这款手动截止阀主要面向中小口径低压流体管路场景设计，常见应用在化工车间辅助冷却水支路、小型锅炉给水管路、民用建筑暖通供水支段、实验室流体输送管线这类需要精准调节通断与流量的工况中，和大口径法兰连接的主路阀门不同，它的安装位置多在分支管路末端或者设备进水端，不需要额外做重型支撑，直接通过两端内螺纹和对应规格的外螺纹管路旋合即可完成固定，安装时要注意预留顶部手轮的操作空间，手轮最高点距离阀体中心的高度要纳入安装边界核算，避免后期操作时被周边管线或者设备构件遮挡，手轮直径的回转范围也需要提前留出余量，保证全开全关行程中不会出现干涉。

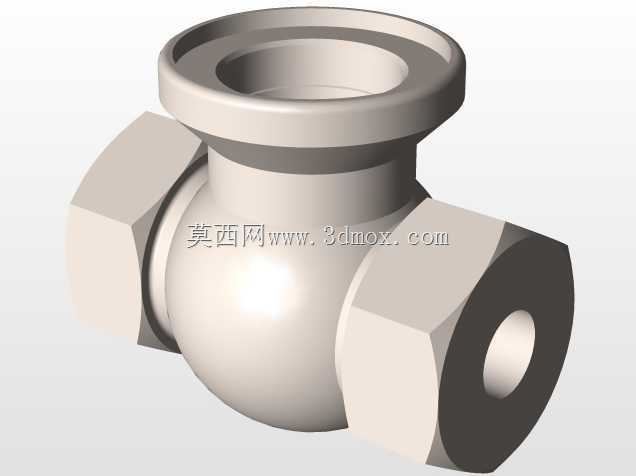

　　从功能特性来看，它采用的是下进上出的流道结构，阀瓣沿着阀座轴线做直线升降运动，和闸阀相比，它的密封面在启闭过程中摩擦量更小，密封面的磨损速率更低，同时调节精度更高，不仅可以做管路通断控制，还能在小范围内调节管路流量，不过要注意这类结构的阀门流阻相对闸阀更高，不适合用在对压损要求极其严苛的长距离输送主路上。阀体采用直通式流道设计，两端接口同轴，安装时不需要额外调整管路走向，直接串接在管路上即可，阀体的六角结构是专门为安装时管钳夹持设计的，夹持位置做了加厚处理，避免旋紧螺纹时阀体受力变形。

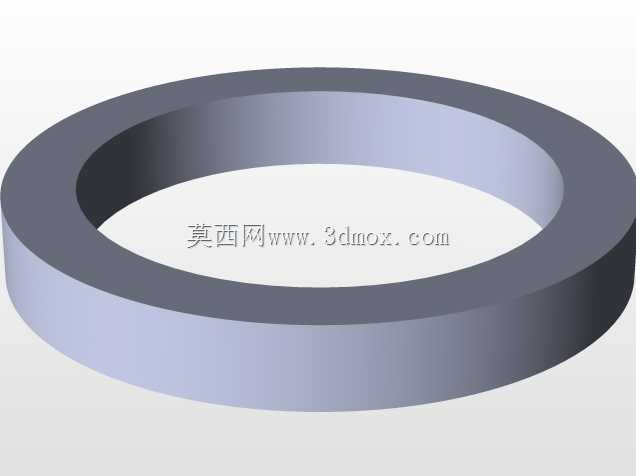

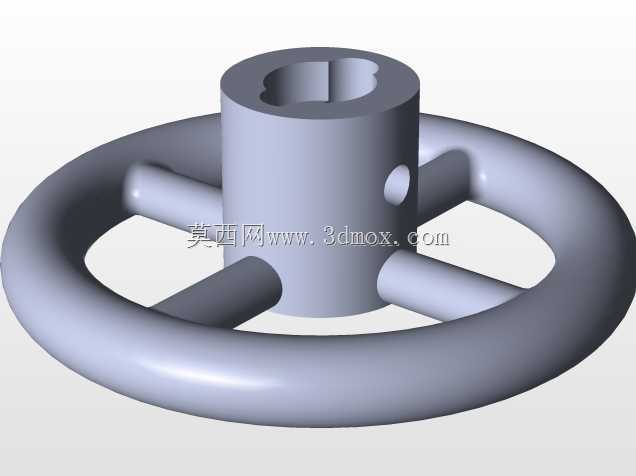

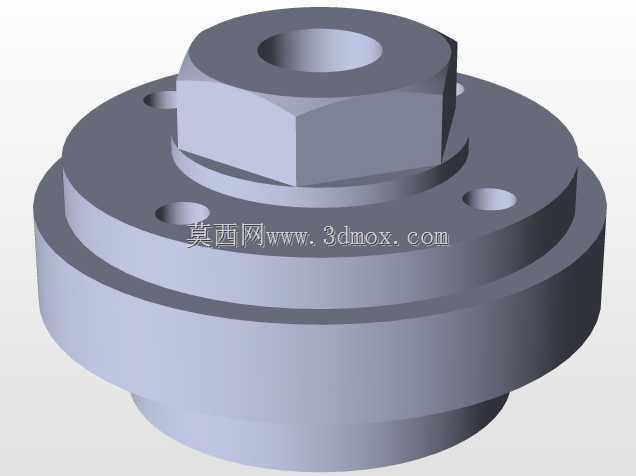

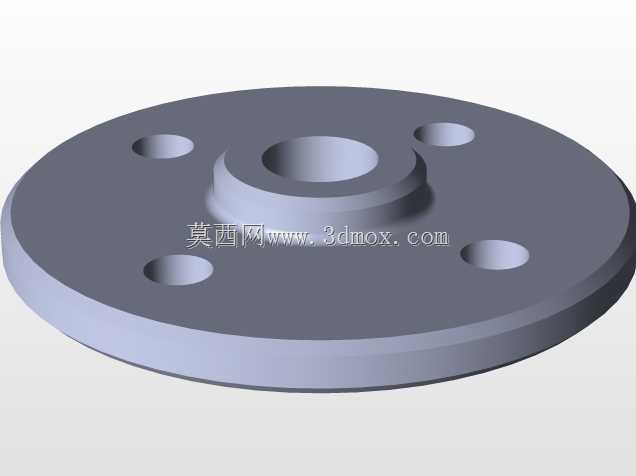

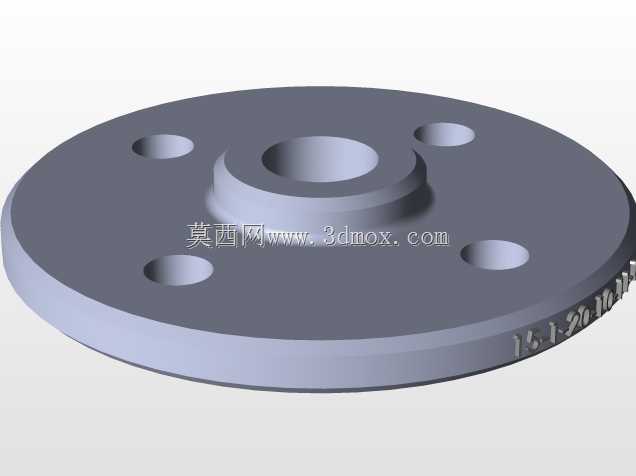

　　设计层面上，顶部的手轮采用轮辐式结构，在保证操作扭矩传递强度的前提下尽可能降低了自重，手轮和阀杆之间通过方榫连接，配合顶部的锁紧螺母固定，后期如果手轮出现损坏不需要整体拆解阀门，直接拆下锁紧螺母即可更换配件。阀杆部位采用了多层填料密封结构，填料压盖通过两侧的螺栓预紧，当使用一段时间出现填料渗漏时，不需要停机拆解阀门，只需要均匀拧紧压盖两侧的螺母即可补偿填料的磨损量，这种结构在低压常温工况下的密封可靠性非常高，维护成本也低。中法兰部分采用螺栓连接的阀盖结构，阀盖和阀体之间的密封垫采用耐温耐油的非金属材质，保证中腔的密封性能，同时如果后期需要检修内部阀瓣、阀座密封面，只需要拆下中法兰螺栓即可取出内部构件，不需要把整个阀门从管路上切割下来，大幅降低了后期检修的工作量。

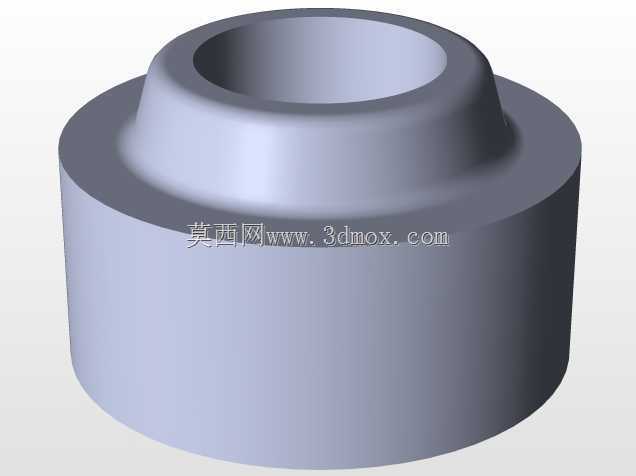

　　从安装边界来看，两端内螺纹的规格是常规的管螺纹标准，和同规格的镀锌管、不锈钢管都能适配，阀体的整体宽度也就是两端接口端面的距离，要在管路预制时提前核算好尺寸，避免出现管路长度不匹配无法安装的问题。阀杆的升降行程要和手轮的转动圈数匹配，设计时已经做了行程限位，当手轮拧到上限位时阀瓣完全离开阀座，流道全开，拧到下限位时阀瓣完全压紧阀座，实现全关密封，不会出现阀杆旋出脱落的问题。另外阀体的流道内壁做了圆弧过渡处理，尽可能降低流体在阀腔内的涡流损耗，减少流阻带来的压损，同时也避免流体长期冲刷流道拐角造成的局部冲蚀磨损，延长阀门的整体使用寿命。在实际选型时，要注意这款阀门的适用压力等级和温度范围，它适合输送常温清水、低浓度无腐蚀性的流体介质，不适合用在含有固体颗粒的流体管路中，否则固体颗粒会卡涩阀瓣或者划伤密封面，造成密封失效。日常操作时，关闭阀门不需要过度加力拧死，只需要拧到阀瓣接触阀座后再稍微加力保证密封即可，过度用力会造成密封面压痕损伤，反而会缩短阀门的使用寿命。
