多辊筒物料周转移动承载拖车结构

　　车间内卷材类物料的短距离转运，一直是生产物流环节容易被忽略的痛点——常规平板拖车转运成卷的薄膜、金属带材、纸卷时，容易出现物料滚动偏移、磕碰剐蹭的问题，尤其是多卷小直径卷材同车转运时，往往需要额外绑扎固定，卸车时还要逐一解开绑带，周转效率很难提上来。这款带立式排布辊筒承载位的移动拖车，就是针对这类卷材周转场景做的定向结构设计，区别于通用平板转运设备，它的承载结构完全匹配圆柱状卷材的外形特点，不需要额外的辅助固定件就能实现物料的稳定放置。

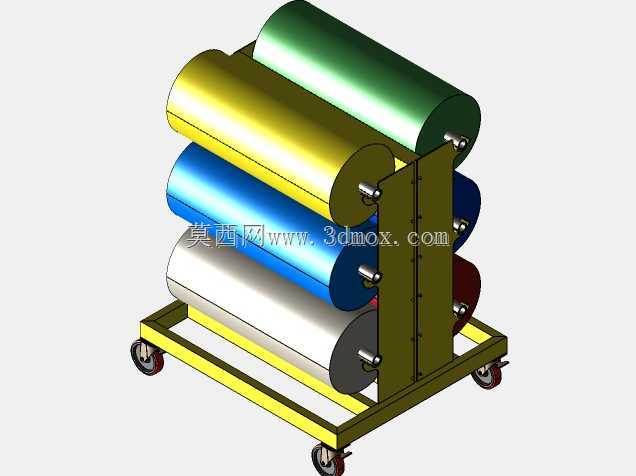

　　从结构布局来看，设备底部采用方管焊接成型的框架式底盘，框架四角安装带刹车功能的万向脚轮，兼顾直行移动的稳定性与转向灵活性，单脚轮的承载冗余按照单卷物料最大重量的1.5倍做选型匹配，避免满载时脚轮变形卡滞。底盘上方垂直设置一块加厚钢板作为承载立板，立板两侧分层排布悬臂式承载辊轴，每根辊轴的伸出长度匹配常规卷材的内孔直径，辊轴末端加装防脱挡边，防止转运过程中卷材从轴端滑出；立板两侧的辊轴采用错位排布设计，上下层辊轴的垂直间距预留足够的卷材取放操作空间，不会出现上层卷材遮挡下层轴位、导致取放困难的问题。

　　实际应用场景中，这款设备可以适配印刷车间的薄膜卷、五金加工车间的金属带卷、包装车间的纸卷等多种圆柱状物料的工序间转运，操作人员只需要将成卷物料套入对应高度的悬臂辊轴上，依靠辊轴与卷材内孔的配合实现径向限位，不需要额外绑扎就能推动设备在车间通道内移动，到达目标工位后可以直接从辊轴上抽出卷材，省去了绑扎、解绑的辅助操作时间。设计过程中特意将立板设置在底盘的纵向中心位置，两侧承载位的重量可以相互平衡，避免单侧装载过多导致设备侧倾，底盘的整体宽度控制在常规车间人行通道的通行宽度范围内，长度方向不超出两个工位之间的预留周转空间，不需要对现有车间通道做拓宽改造就能直接投入使用。

　　辊轴与立板的连接采用可拆卸式结构，后期如果需要适配不同内孔直径的卷材，只需要更换对应直径的辊轴即可，不需要整体更换承载立板；底盘框架的焊接位置全部做倒角去毛刺处理，避免转运过程中剐蹭操作人员的工作服或者划伤物料表面，脚轮的安装位置做了下沉式设计，降低整个设备的重心高度，满载推移时不会出现重心过高晃动感明显的问题。考虑到车间地面可能存在的微小坡度，脚轮的刹车装置采用踩下式全锁结构，锁止后不仅能限制轮子转动，还能限制转向支架的转动，设备停靠在工位旁时不会因为地面微小坡度出现自行滑移的情况。

　　不同于大型起重转运设备需要配套的操作资质与专用运行通道，这款小型移动承载拖车可以由车间操作人员直接手动推移使用，适配生产线边到原料仓、工序间的短距离高频次物料转运需求，结构上没有复杂的传动与电控部件，后期维护只需要定期给脚轮轴承加注润滑脂、检查辊轴固定螺栓的紧固情况即可，维护成本远低于电动转运设备。承载辊轴的表面做了抛光处理，套装卷材时不会刮伤卷材内芯，立板与底盘的连接位置加焊了三角形加强筋，抵消单侧装载时立板承受的倾覆力矩，长期满载使用也不会出现立板焊接位置开裂变形的问题。
