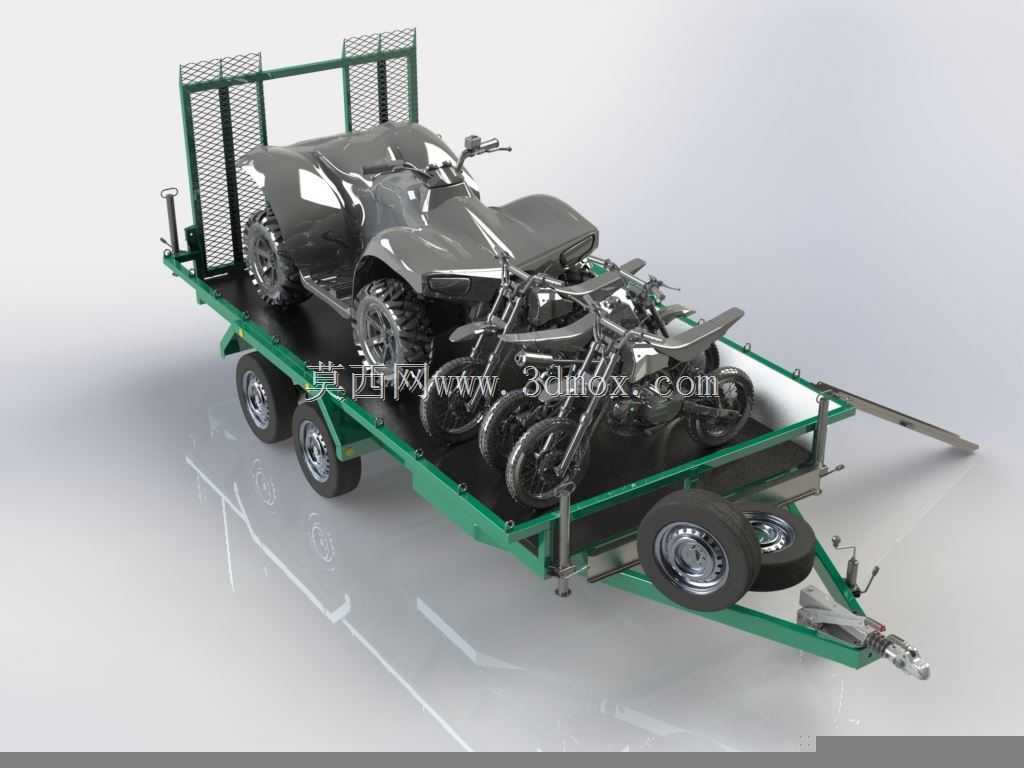

带坡道双轴拖挂式ATV与摩托运载平台

　　这款拖挂运载平台主要面向户外休闲装备转运、小型非道路机动车辆短途驳运场景设计，可同时承载全地形车与多辆越野摩托，适配户外越野赛事后勤保障、郊野游乐装备转运、小型机具场地转场等实际使用需求，解决非道路机动车辆无法合法上路长距离行驶的转运痛点。平台采用双轴四轮行走结构，相比单轴拖挂拥有更优的载荷分布特性，行驶过程中抗侧倾能力更强，即使在非铺装路面牵引行驶时，也能保持较好的行驶稳定性，避免单轴结构常见的高速摆尾、载荷集中导致的轮胎异常磨损问题。

　　平台主体承载面采用花纹防滑钢板铺设，边缘设置钢制防护栏，防止运载过程中车辆侧滑掉落；尾部配置双段式网格爬梯，爬梯采用镂空网格结构，既降低自身重量，又能保证轮胎接触时的摩擦力，装卸车辆时可将爬梯放平搭在地面，形成低角度爬坡通道，无需额外吊装设备即可完成全地形车、摩托的自主上下装卸，爬梯收起后通过锁止机构固定在平台尾部，兼具尾部防护栏的作用，行驶过程中不会出现松脱晃动。

　　牵引端采用标准球形牵引连接结构，适配多数家用SUV、皮卡的后牵引钩接口，连接部位设置缓冲减震结构，可吸收牵引起步、制动时的纵向冲击力，减少对牵引车辆的冲击载荷；牵引架旁集成备胎安装支架，固定全尺寸备用轮胎，可在野外行驶出现轮胎故障时快速更换，提升长途转运的可靠性。平台侧面设置绑带固定挂点，沿承载面边框均匀分布，可配合拉紧绑带对运载的车辆进行多点固定，避免运输过程中车辆移位。行走系统配备板簧减震结构，匹配小尺寸载重轮胎，轮毂采用钢制重载轮毂，可承受单轮600kg以上的额定载荷，整车额定承载能力可满足单台全地形车加两台越野摩托的总重量需求，同时预留一定的载荷冗余，可额外搭载少量随行装备与维修工具。

　　设计过程中优先考虑了装卸便捷性与行驶稳定性的平衡，爬梯的长度经过反复校核，保证放下时的爬坡角度不超过15度，即使是底盘较低的越野摩托也能顺利开上平台，不会出现底盘磕碰的问题；承载面的离地高度控制在合理范围，既保证行驶过程中不会因为路面起伏磕碰底盘，又能降低装卸时的爬坡高度。双轴的轴距设置经过优化，转向时的内轮差控制在合理区间，牵引行驶时的转向跟随性较好，驾驶员无需大幅调整驾驶习惯即可适应拖挂后的行驶特性。平台的整体宽度符合道路行驶的拖挂尺寸规范，不会出现超宽影响通行的问题，牵引架的长度满足转向时不会与牵引车辆发生干涉的要求，即使牵引车辆打满方向，拖挂平台也不会碰撞到车尾。

　　平台的金属结构件均采用焊接连接，关键受力部位做了加强筋处理，爬梯的铰接部位采用加粗销轴，可承受车辆装卸时的集中载荷，长期使用不会出现铰接部位变形、松旷的问题。承载面的防滑钢板做了压花处理，雨天装卸时也能保证足够的摩擦力，避免轮胎打滑。尾部的爬梯锁止机构采用快拆式设计，单人即可完成爬梯的放下与收起操作，无需额外辅助人员，适合单人户外出行的使用场景。备胎支架采用螺栓固定结构，拆卸备胎时无需专用工具，徒手即可完成固定螺母的拆卸，提升野外故障处理的效率。

　　在实际使用场景中，这款拖挂平台可直接挂接在具备牵引资质的车辆后方，公路行驶时最高可适应90km/h的行驶速度，非铺装路面行驶时可根据路面情况调整车速，双轴结构可有效过滤路面的小幅颠簸，减少运载车辆受到的冲击。除了运载全地形车与摩托之外，平台也可适配小型电动绞车、便携工程机械等小型设备的转运，只需调整绑带固定点即可完成不同载荷的固定，具备一定的多场景适配能力。平台的结构设计充分考虑了户外使用的耐用性，所有外露金属部件都做了防锈涂装处理，长期在户外潮湿、泥泞环境下使用也不易出现锈蚀问题，铰接部位预留润滑注油点，可定期加注润滑脂，减少铰接部位的磨损，延长设备的使用寿命。
