五十吨级重载起重滑轮组结构设计

　　在重型设备吊装、厂区重型构件移位、大型机电设备安装这类作业场景里，单靠起重卷扬的牵引力很难完成大吨位载荷的平稳转向与载荷分配，这类重载滑轮组件就是为匹配大吨位牵引作业设计的核心受力部件。这套50吨级的滑轮结构，整体采用箱型焊接支架作为承载主体，支架板材选用低合金高强度结构钢下料焊接，所有受力焊缝均做全焊透处理，焊后整体去应力退火，避免长期重载下出现焊接残余应力释放导致的支架变形。支架中部的滑轮槽轮采用铸钢件整体加工，绳槽表面做淬火处理提升耐磨性能，槽型曲率匹配常用的20-24mm直径起重钢丝绳，槽深设计满足钢丝绳偏角不超过4度时不会出现脱槽风险，适配绝大多数厂区固定卷扬、车载绞车的牵引绳规格。从安装边界来看，

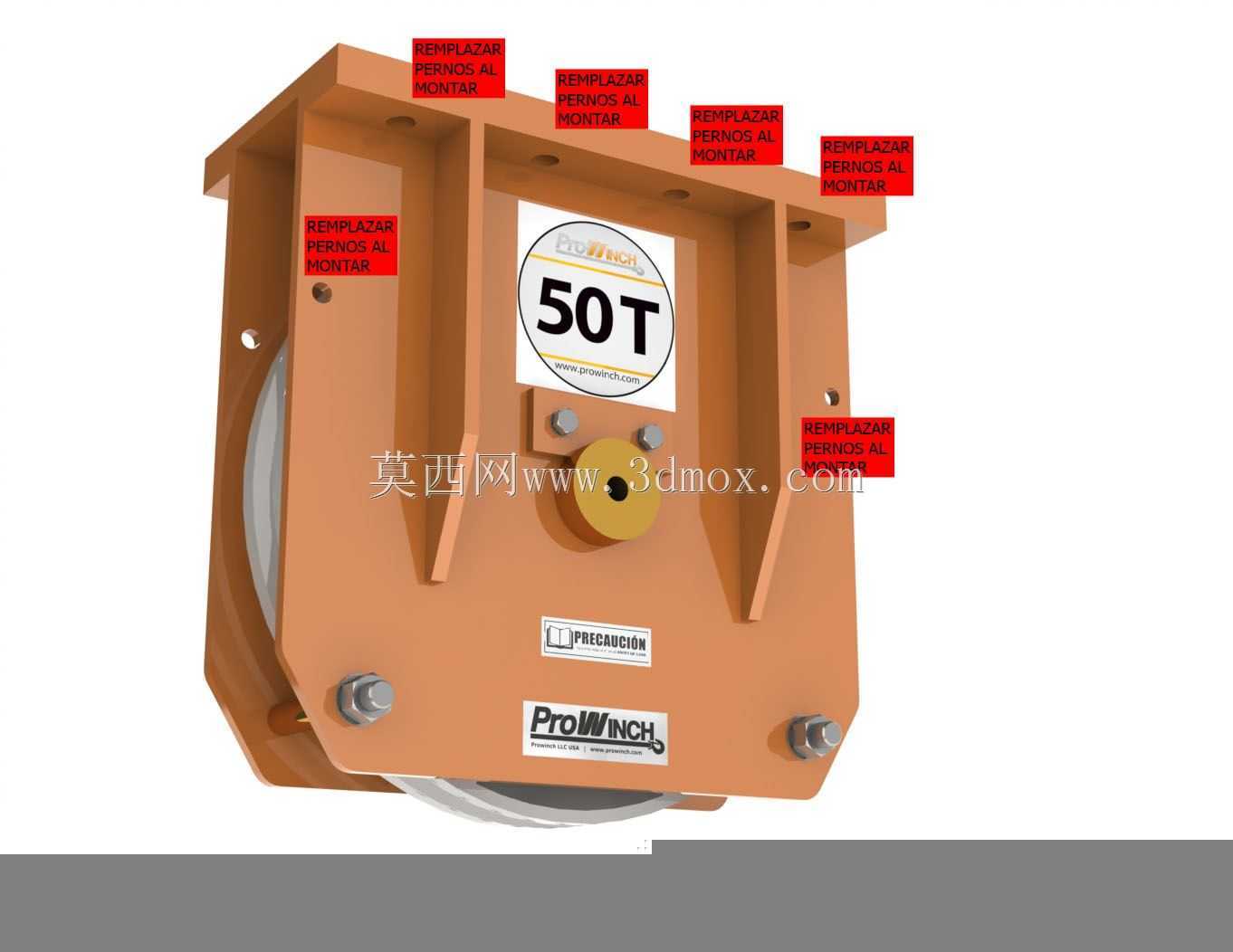

　　支架顶部预留四个均布的螺栓安装孔，孔位间距按照标准吊装挂点设计，可直接通过高强度螺栓固定在吊装横梁、牵引锚点或者移动吊具的挂载位，不需要额外做过渡连接座；支架两侧的加强筋板沿受力方向布置，从顶部安装座一直延伸到滑轮轴的支撑座位置，将滑轮轴承受的径向载荷直接传递到顶部挂载点，避免支架侧板出现局部弯曲变形。滑轮轴采用合金结构钢调质处理，轴与支架支撑孔之间采用铜基滑动轴承配合，轴承位置预留黄油嘴注油通道，日常维护时可直接通过外部注油点补充润滑脂，不需要拆解整个滑轮结构，适配工地、厂区这类维护条件有限的作业场景。支架表面的警示标识位置做了凹陷式设计，避免长期作业中被钢丝绳剐蹭导致标识脱落，所有外露的紧固件均采用防松螺母配合开口销双重防松，

　　防止作业过程中螺栓受振动出现松脱。设计过程中针对滑轮的受力做了有限元校核，当承受额定50吨垂直载荷时，支架最大应力出现在顶部安装孔与筋板的连接位置，应力值远低于材料的屈服强度，安全系数满足重型起重设备的设计规范要求；滑轮轴的最大挠度控制在允许范围内，不会因为轴的弯曲变形导致滑轮卡滞或者钢丝绳偏磨。在实际使用中，这类滑轮既可以作为定滑轮改变牵引钢丝绳的受力方向，配合卷扬机完成重型设备的水平牵引移位，也可以多组组合构成滑轮组，降低单根钢丝绳的受力，提升起重作业的额定载荷，常见于重型压机安装、大型变压器移位、厂区设备搬迁这类需要大吨位牵引力的作业场景。支架底部预留了排屑缝隙，作业过程中带入的泥沙、铁屑可以直接从缝隙排出，

　　不会堆积在滑轮槽内加剧钢丝绳的磨损；侧板上的红色警示标记对应易损件的更换检查点，日常巡检时可以直接对照标记位置检查滑轮磨损、轴承间隙、焊缝开裂情况，不需要反复测量核对位置。整个结构没有采用复杂的异形曲面设计，所有板材下料均为直线切割，焊接位置规则，加工难度低，普通的结构件加工厂即可完成制作，替换配件也都是通用标准件，后期维护成本低，适合作为常备吊装辅具配置在重型设备安装班组、起重作业队的工具清单中。
