工业电动卷扬起重绞车结构设计

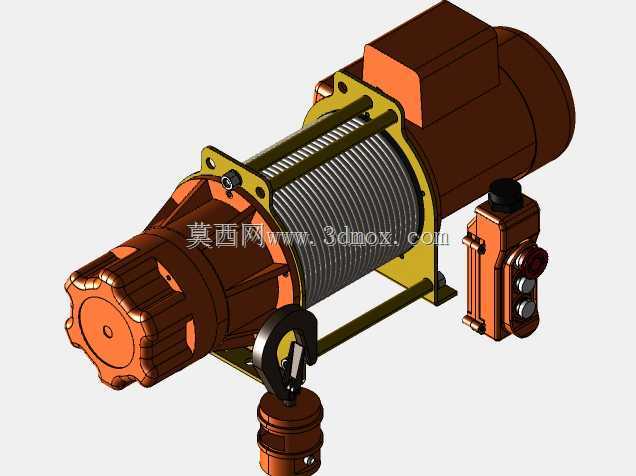

　　在车间重型工件移位、仓储重型货位装卸、小型基建物料垂直输送这类场景里，这类电动卷扬起重绞车是出镜率极高的末端起重执行单元，区别于大吨位行车的固定轨道覆盖范围，这类紧凑型绞车可以灵活安装在工字钢横梁端部、移动式门架支腿上方、甚至是重型拖车的载货平台边缘，适配小范围、定点位的重物起吊与短距离牵引作业。从结构设计逻辑来看，整套装置的动力输出端采用集成式驱动布局，驱动电机与减速机构直接同轴衔接在卷筒一侧，省去了额外的联轴器传动间隙，既压缩了整体安装占用空间，也减少了多段传动带来的功率损耗，卷筒表面加工有标准螺旋绳槽，能引导钢丝绳在收放过程中整齐排布，避免乱绳、咬绳问题导致的钢丝绳过早磨损，卷筒端部的法兰盘高度按照钢丝绳最大缠绕层数设计，

　　预留了足够的防脱绳余量，即使在带载启停的冲击工况下，钢丝绳也不会从卷筒侧边脱出。设备的控制单元采用旁置式按钮盒设计，通过防水接线座与主机本体连接，操作人员可以站在距离起吊点3-5米的安全位置完成起升、下降、急停操作，按钮盒外壳采用抗冲击工程材质，表面的按键带有防滑纹理，即使佩戴劳保手套操作也能准确触发对应指令，控制盒与主机的连接线缆预留了足够的拖拽长度，适配不同安装位置的操作需求。安装边界方面，整套设备的核心承力点是卷筒下方的两组L型安装支架，支架上开有长条形安装孔，可以适配不同间距的安装基座螺栓孔位，安装时需要保证卷筒轴线与起吊滑轮的绳槽中心线完全垂直，避免钢丝绳在收放过程中与卷筒法兰产生偏磨，驱动电机尾部带有散热筋结构，

　　在连续额定负载作业工况下，能通过自然对流带走绕组产生的热量，不需要额外加装强制风冷装置，降低了设备的维护成本。从功能特性上看，这类绞车自带常闭式制动结构，断电状态下制动机构会自动锁死卷筒转轴，即使出现供电中断的意外情况，悬挂的重物也不会出现自由下滑的风险，制动片的磨损间隙可以通过端部的调节螺母手动调整，日常维护时不需要拆解整个减速箱体就能完成间隙校准。卷筒下方配套的吊钩组带有防脱卡扣结构，能避免吊装过程中吊索具从吊钩内意外脱出，吊钩的旋转连接部位采用推力轴承结构，起吊过程中可以随重物的转动自由旋转，不会带动钢丝绳产生扭结。在实际选型适配时，需要根据作业场景的最大额定起重量、单次起升的最大高度匹配对应的卷筒容绳量，

　　同时要确认安装基座的承载能力满足设备满载时的动载荷要求，安装面的平面度误差需要控制在合理范围内，避免支架安装后产生额外的结构应力，长时间作业导致支架焊缝开裂。这类紧凑型绞车相比大型起重设备，不需要复杂的轨道铺设与基建施工，只需要找到可靠的承力安装点就能快速投入使用，在设备维修车间的重型零部件拆装、物流仓库的重型货物上下架、户外小型工程的物料提升场景里，都能稳定完成对应的起重作业需求，结构上没有冗余的复杂部件，日常只需要定期检查钢丝绳磨损情况、制动片间隙、安装螺栓紧固力矩就能保证长期可靠运行。
