20吨载荷普拉巴银行哈斯塔起重架结构

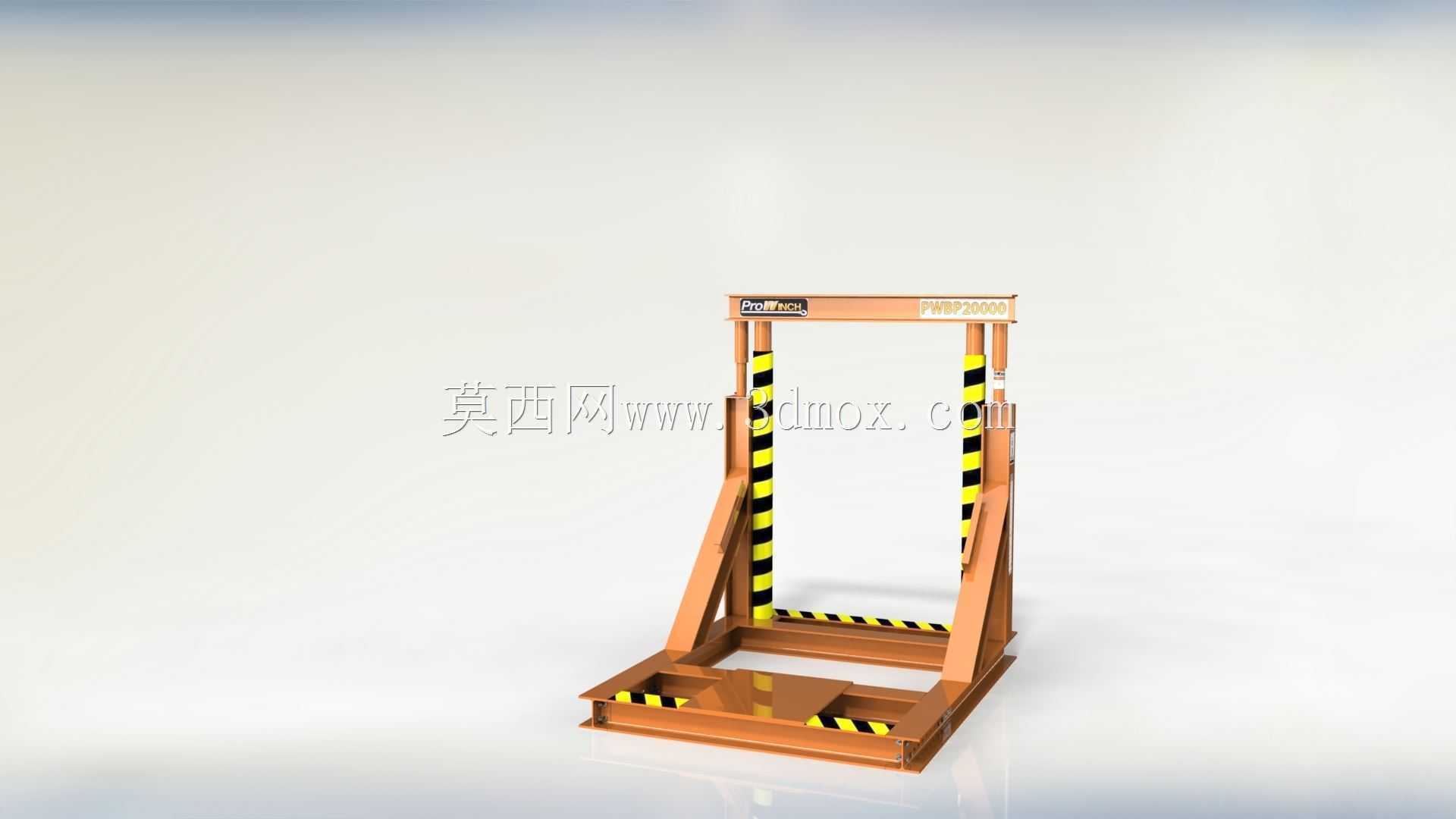

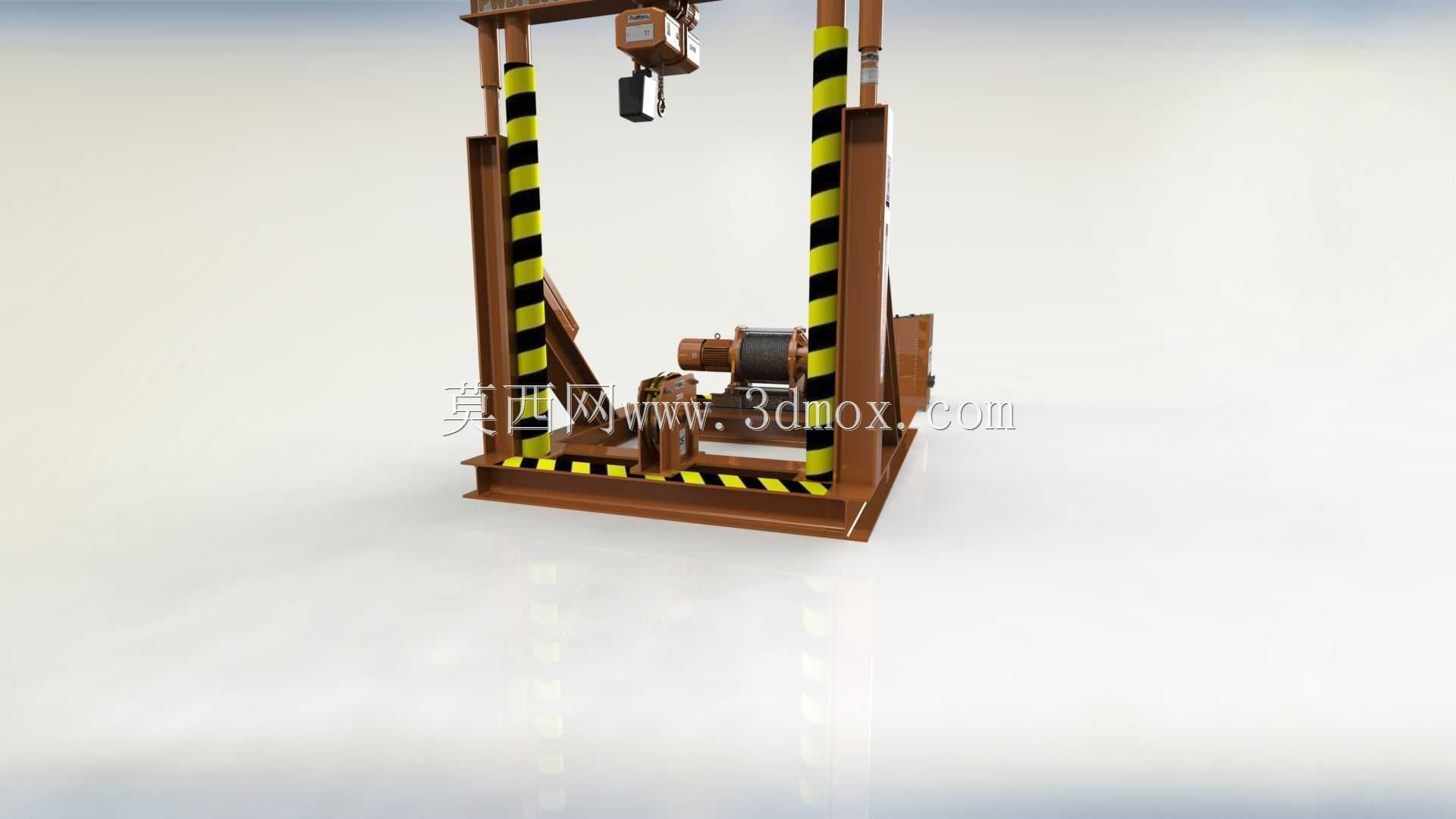

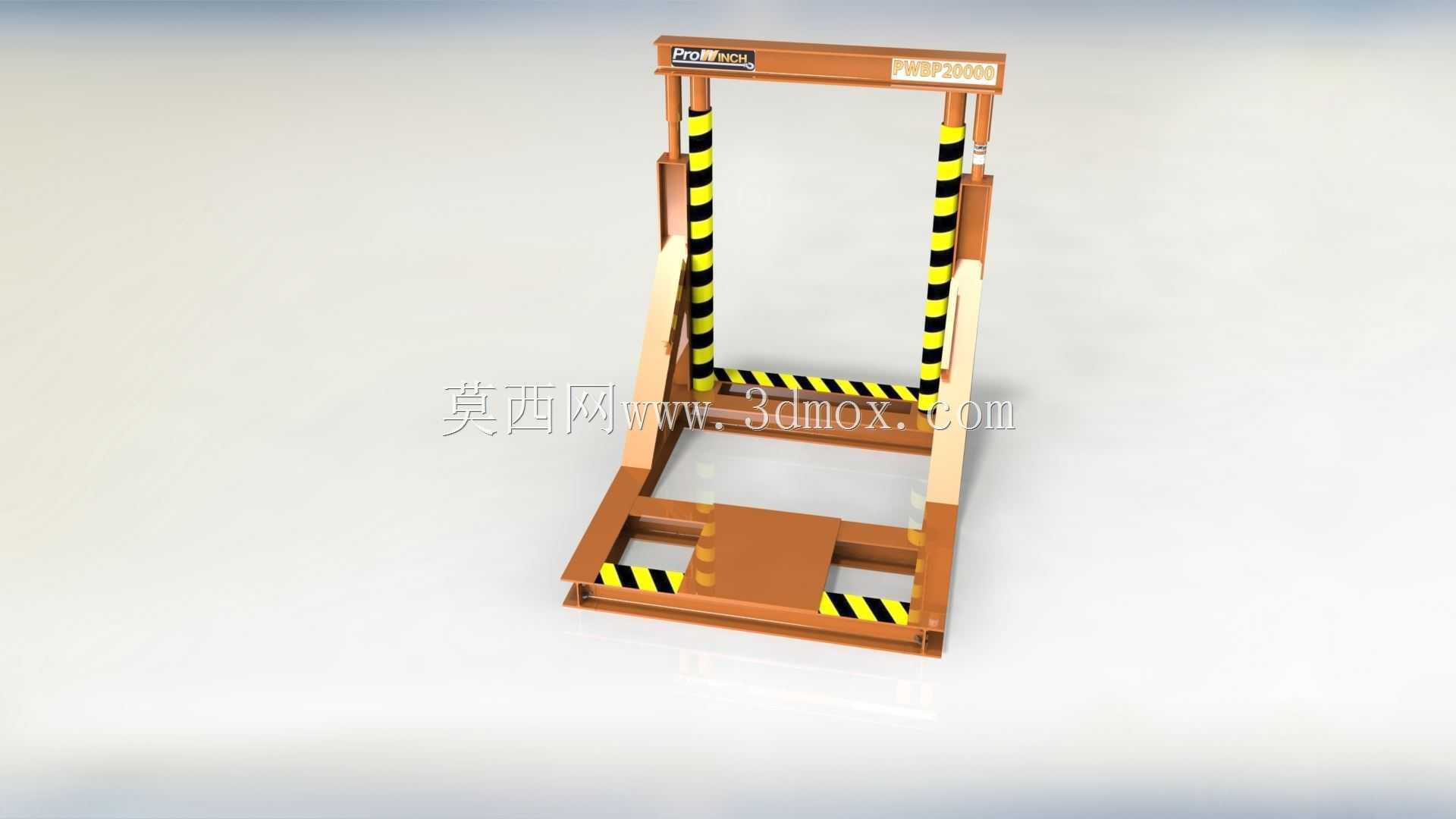

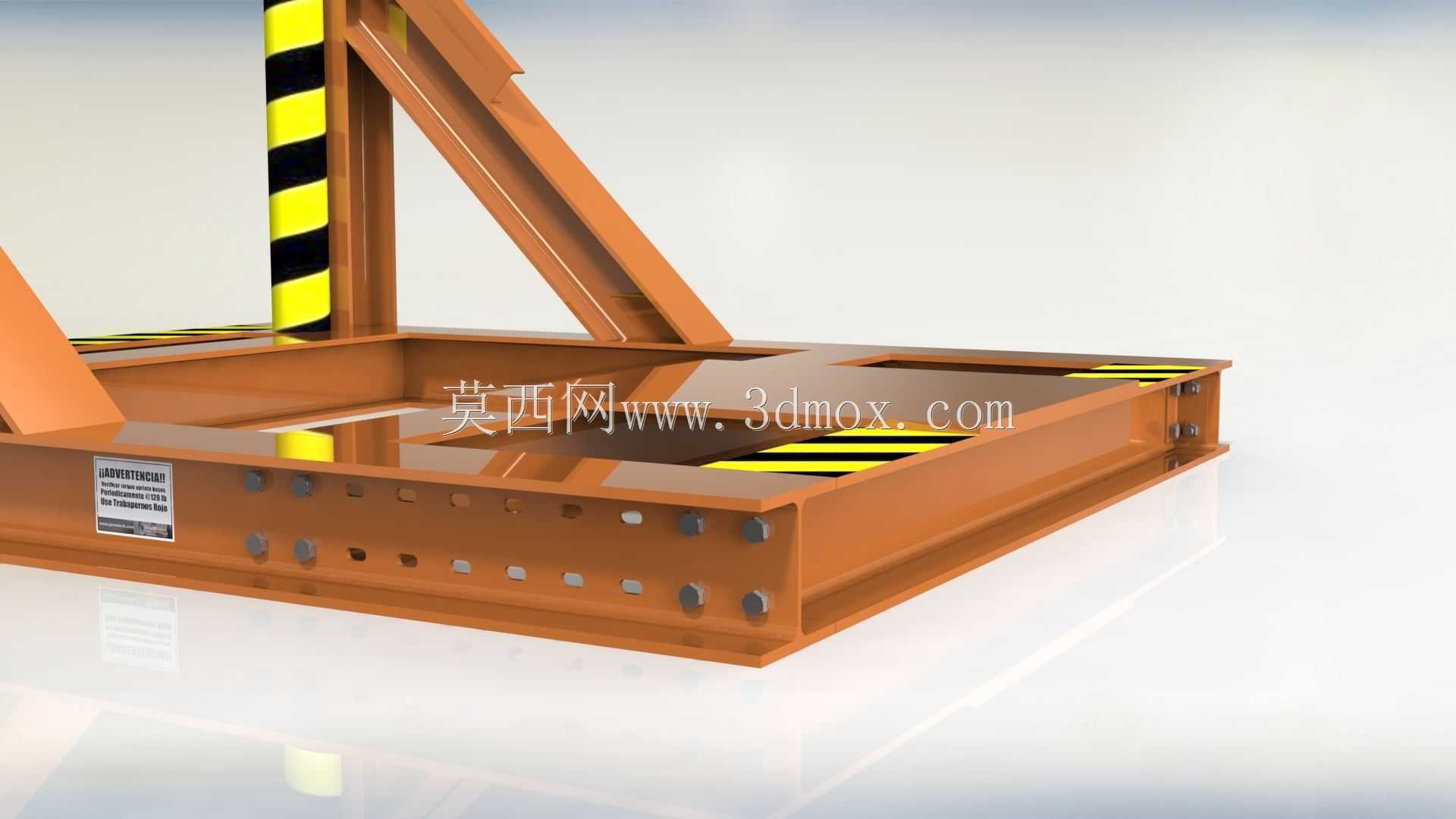

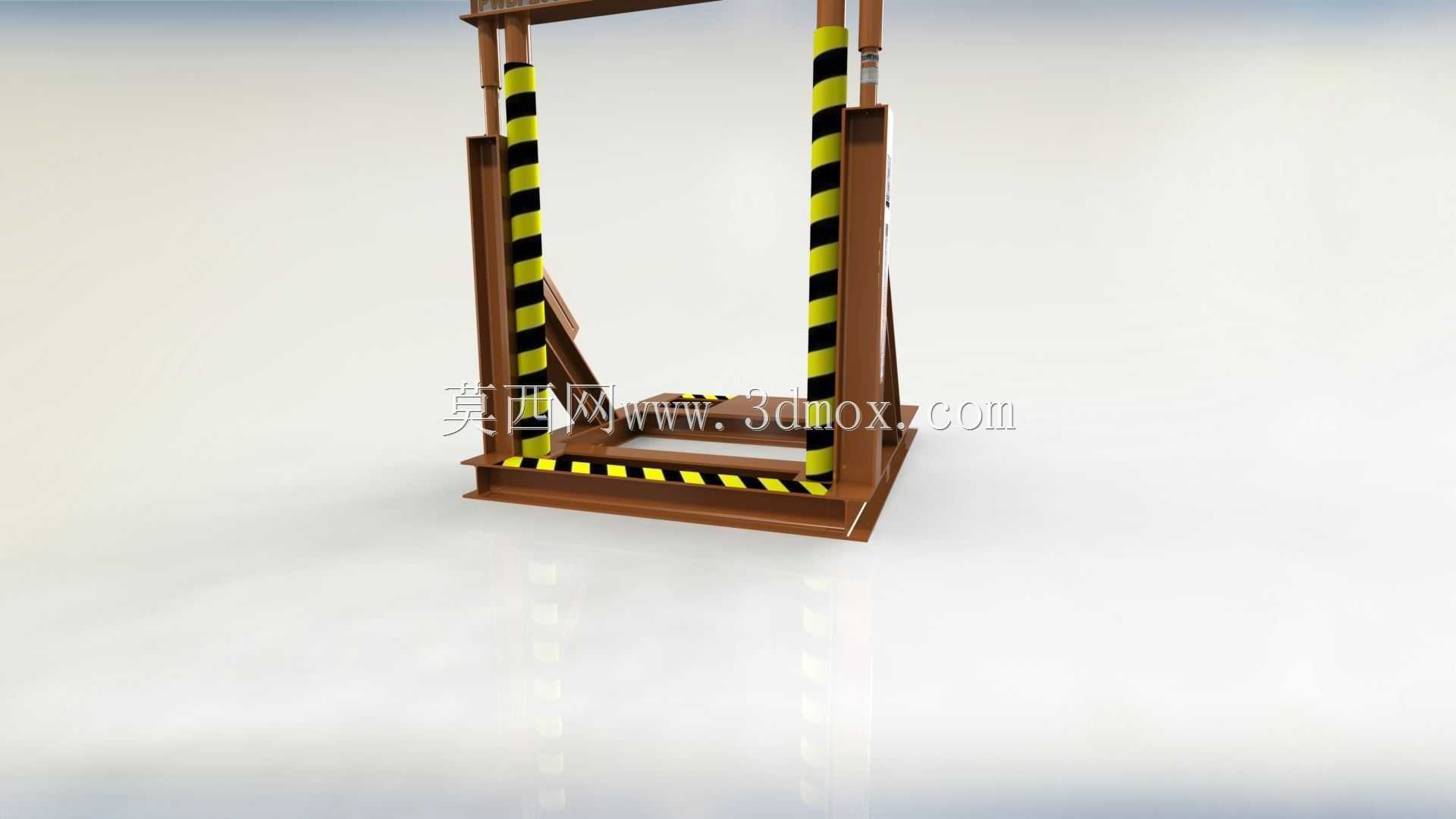

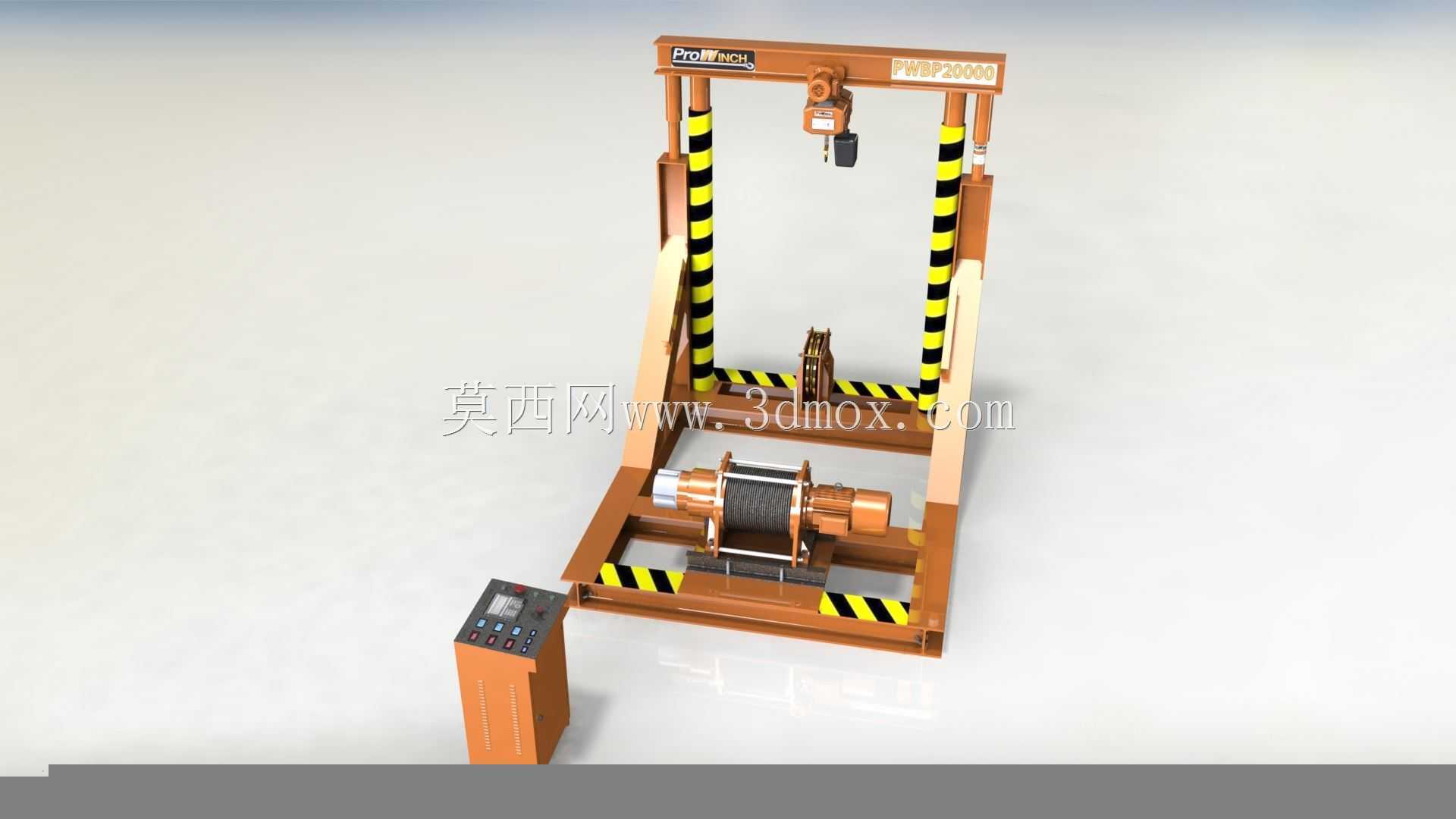

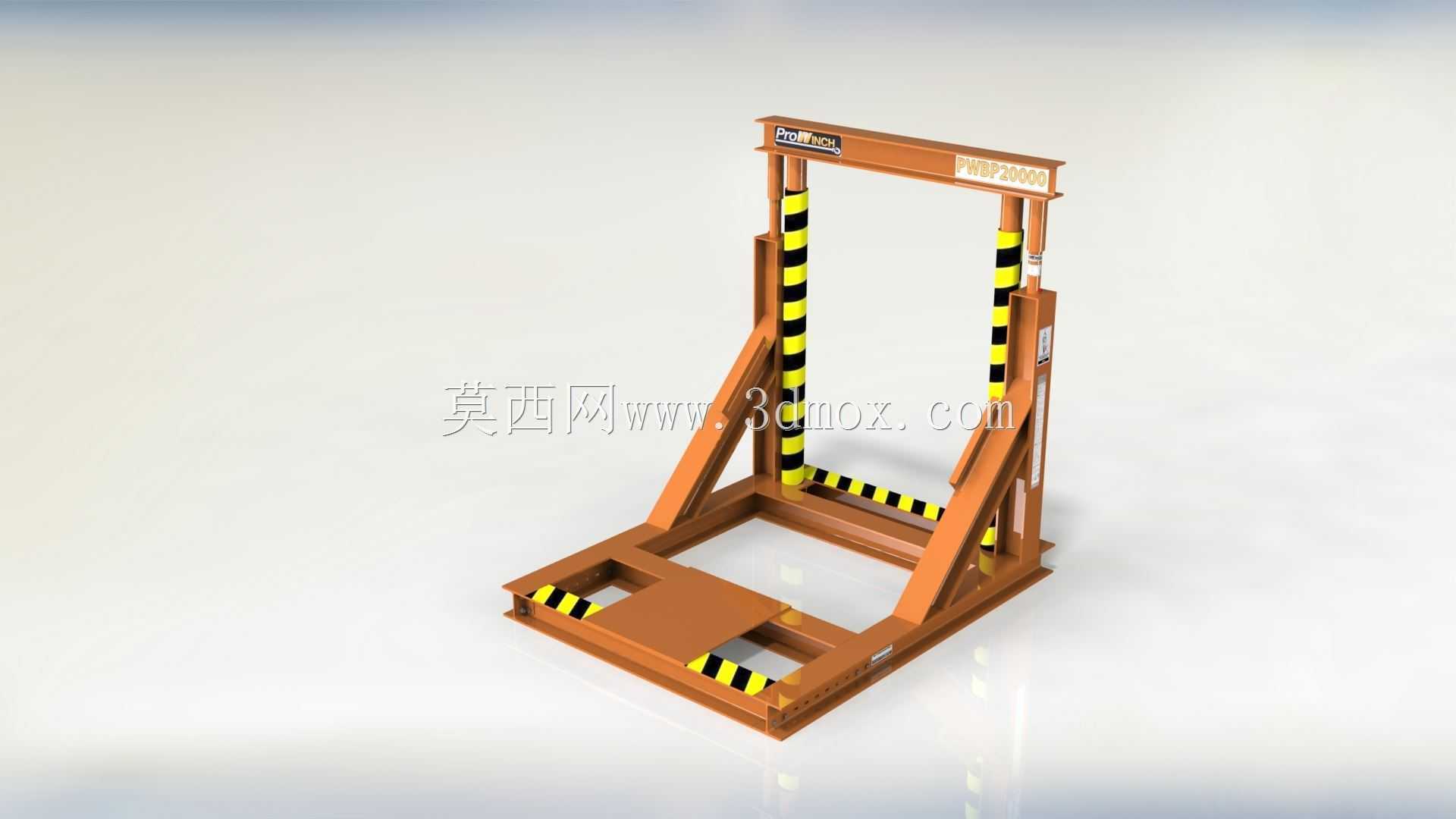

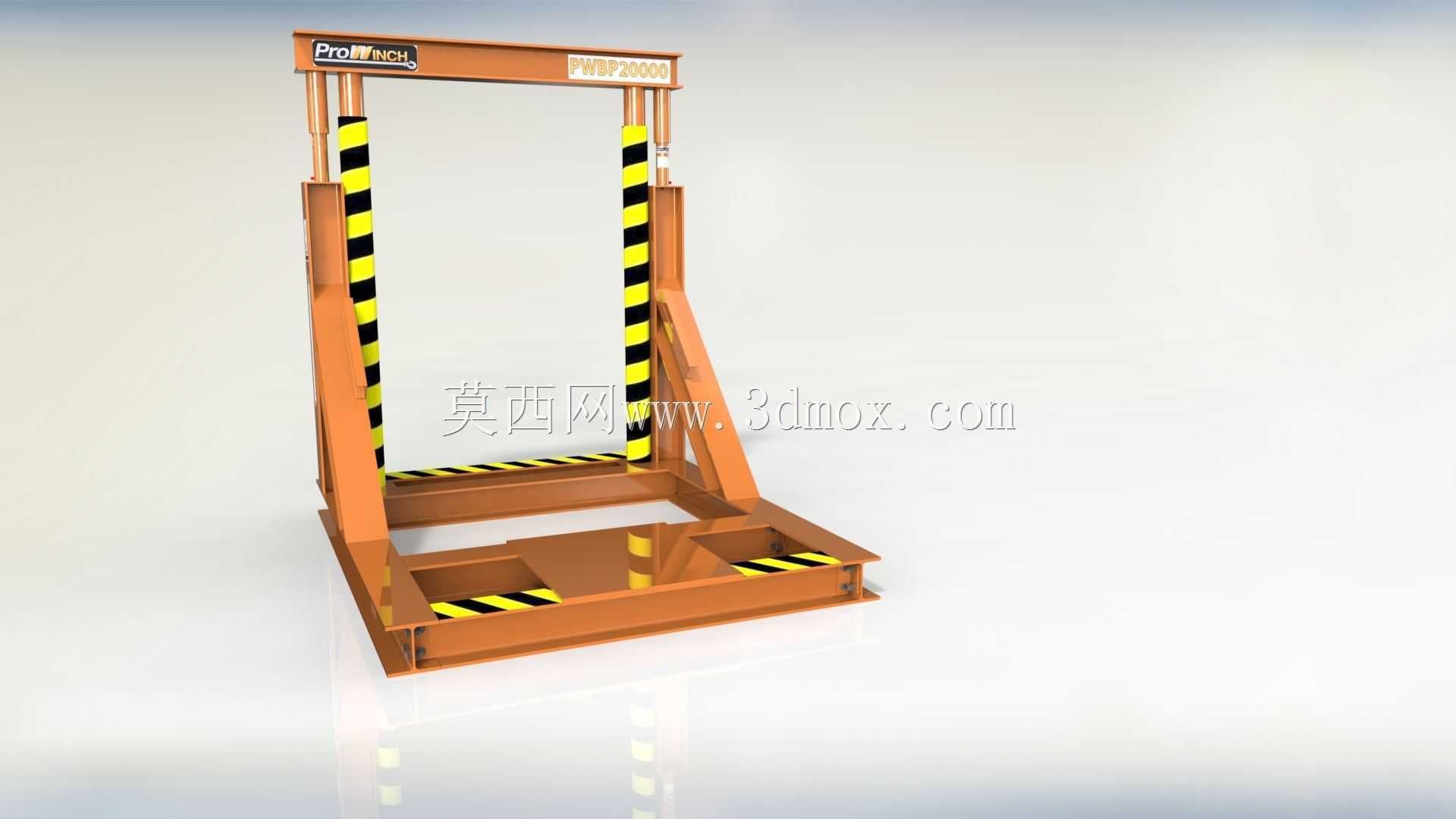

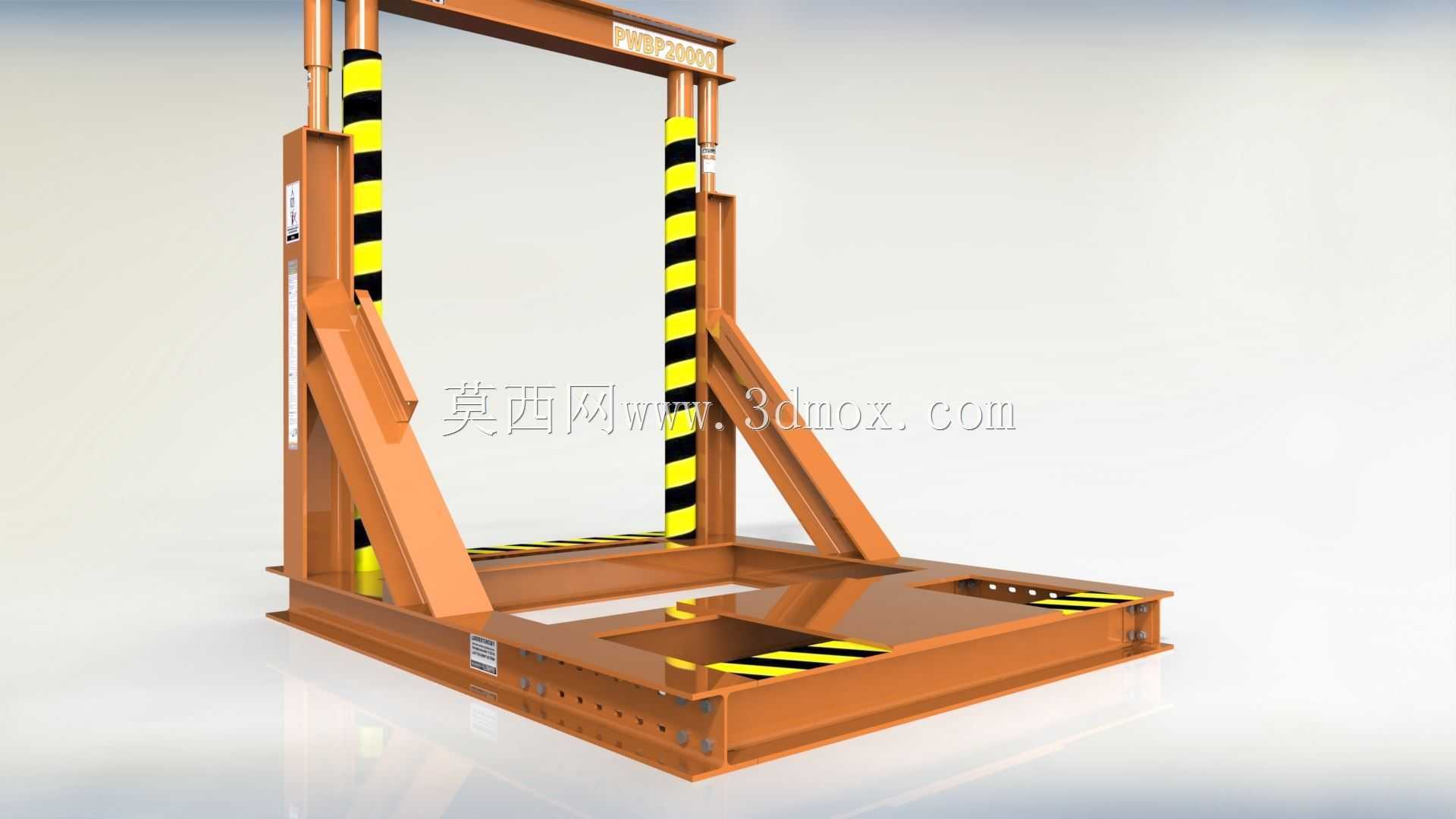

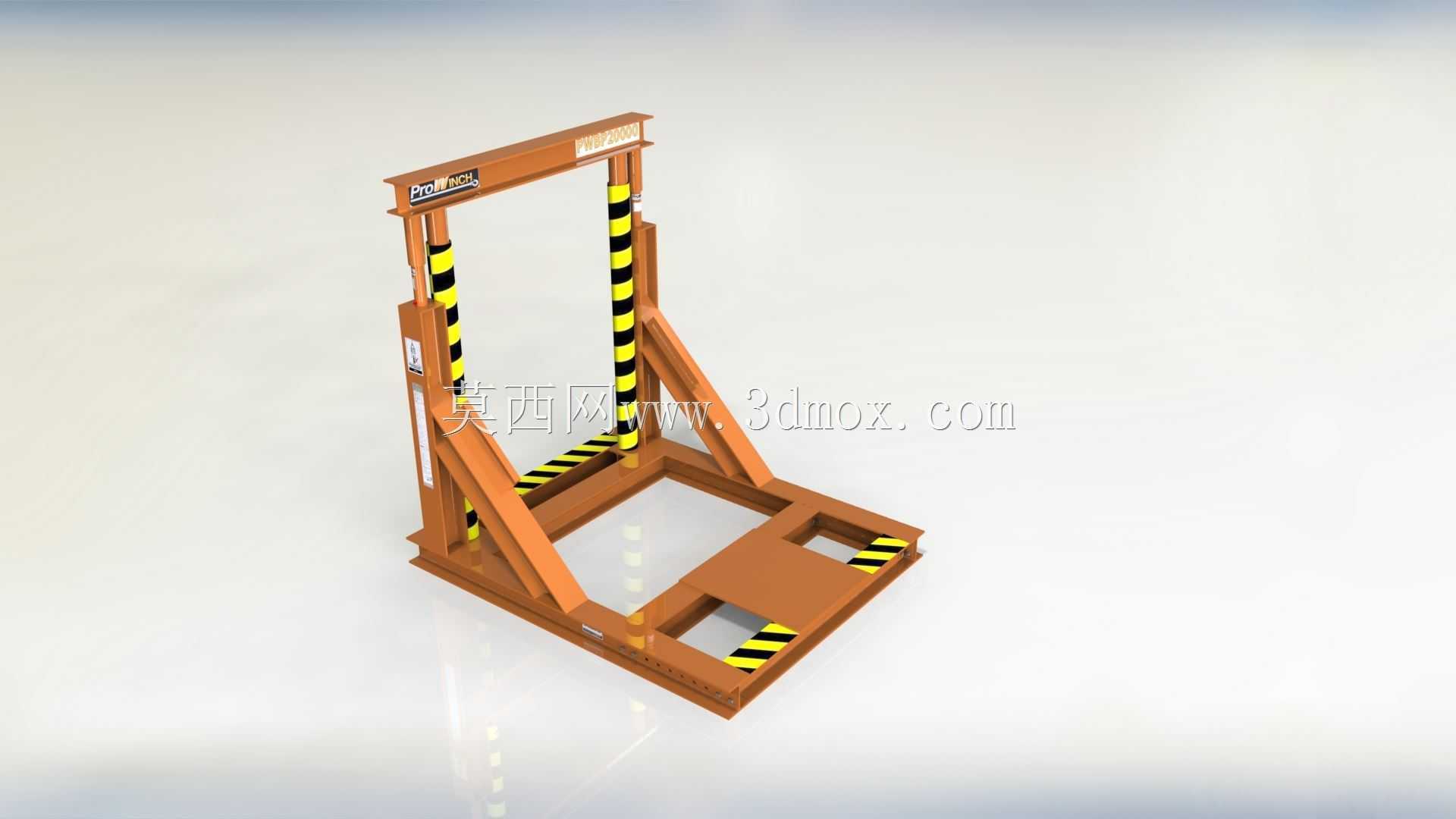

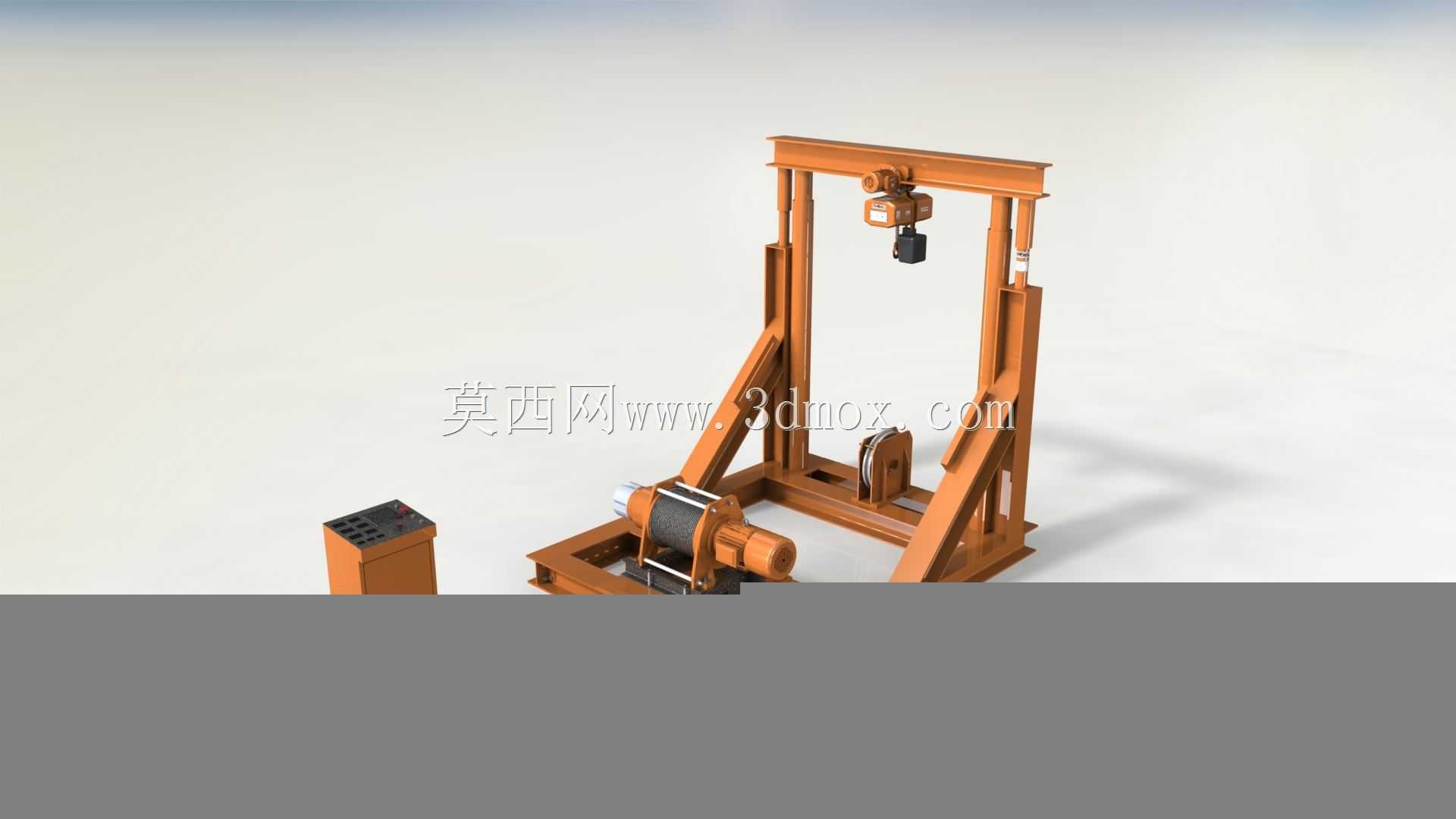

　　该起重承载架主要面向车间重型工件周转、仓储重型物料定点吊装、设备检修工位重型部件拆装等场景设计，额定承载能力覆盖20吨级作业需求，可配合手动或电动绞车完成垂直方向的重物起升、短距离位置调整作业，无需依赖大型行车即可在固定工位完成重型载荷的吊装操作，适配厂房内行车覆盖盲区、户外临时作业点、仓储区重型货物存取等无大型起重设备覆盖的作业场景。从结构设计逻辑来看，整体采用底扩式门型框架布局，底部为一体式焊接承载底座，底座向前后方向延伸出支撑翼板，作业时可通过地脚螺栓与地面预埋板刚性连接，或在底座翼板上放置配重块抵消起吊时的倾覆力矩，无需复杂的地基施工即可快速完成工位部署，适配临时作业点的快速搭建需求。两侧立柱采用变截面箱型焊接结构，

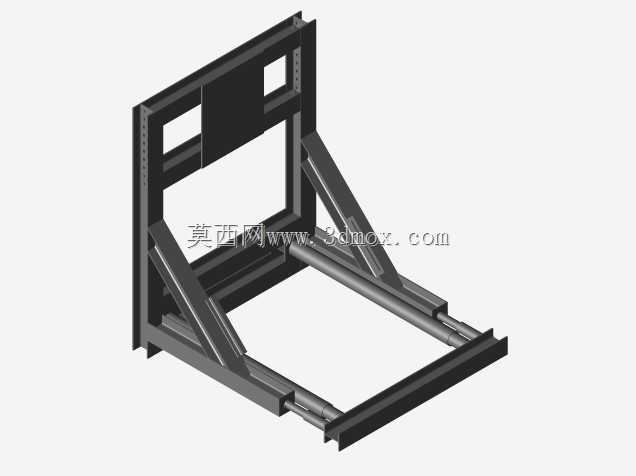

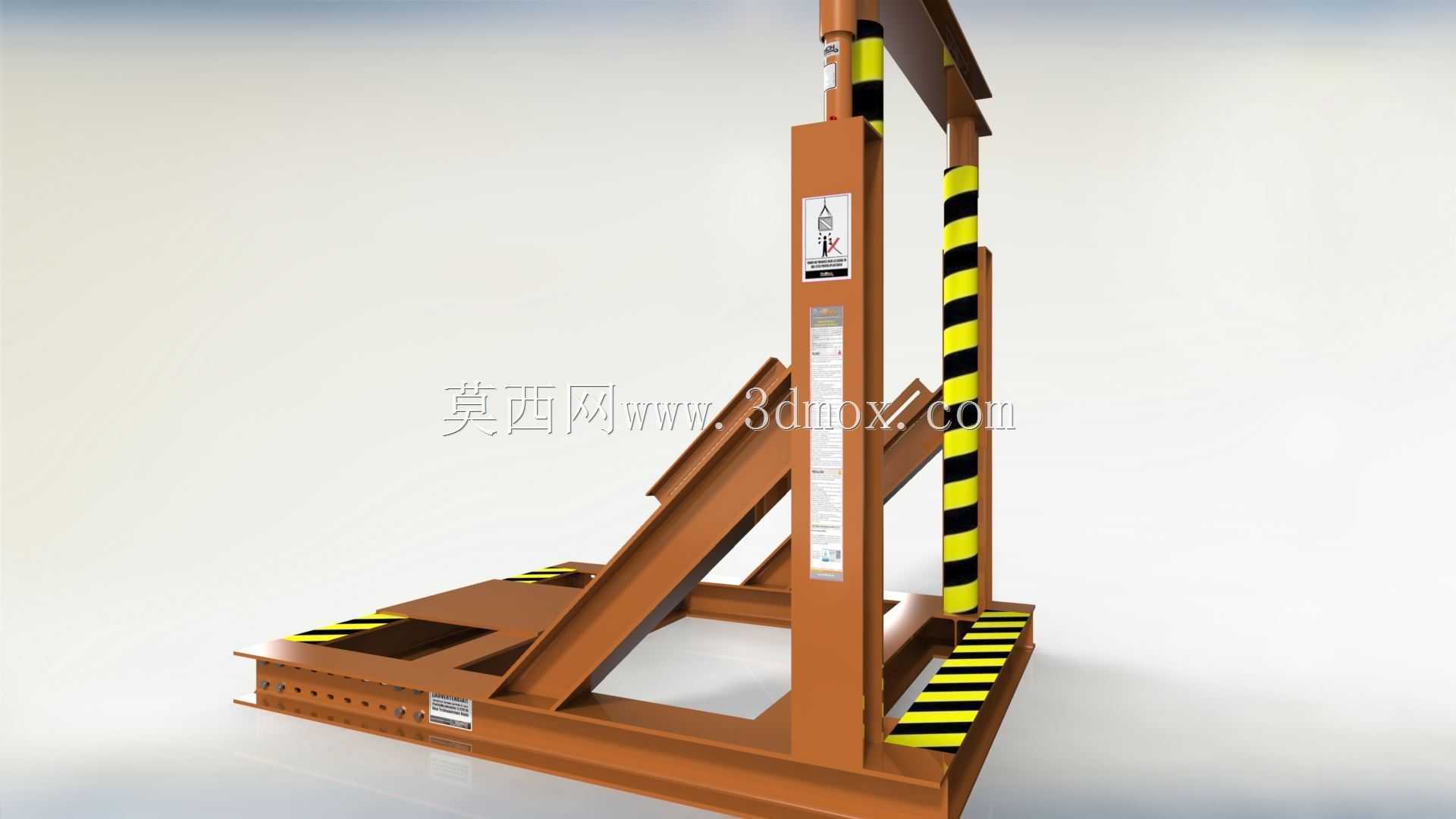

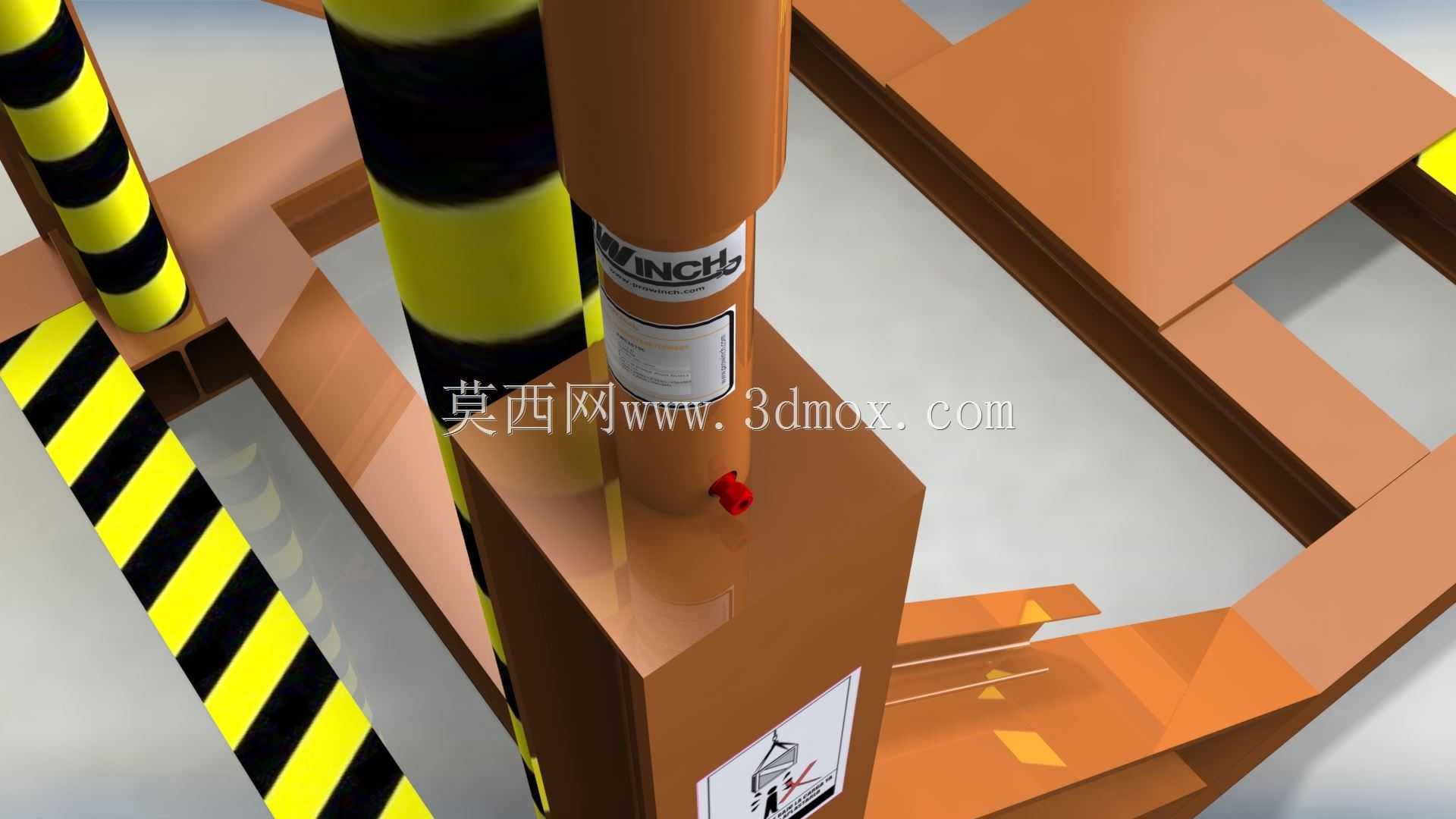

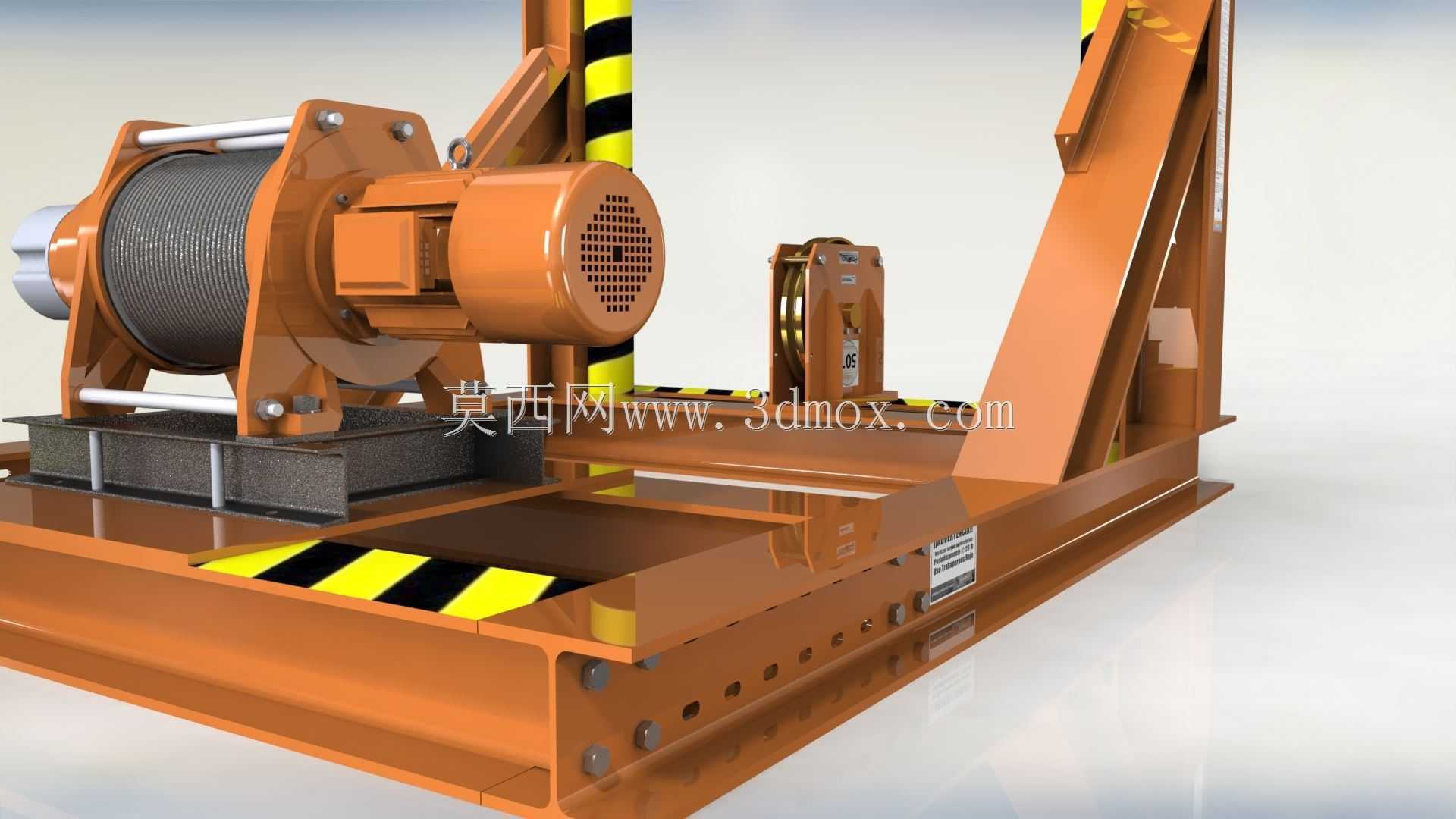

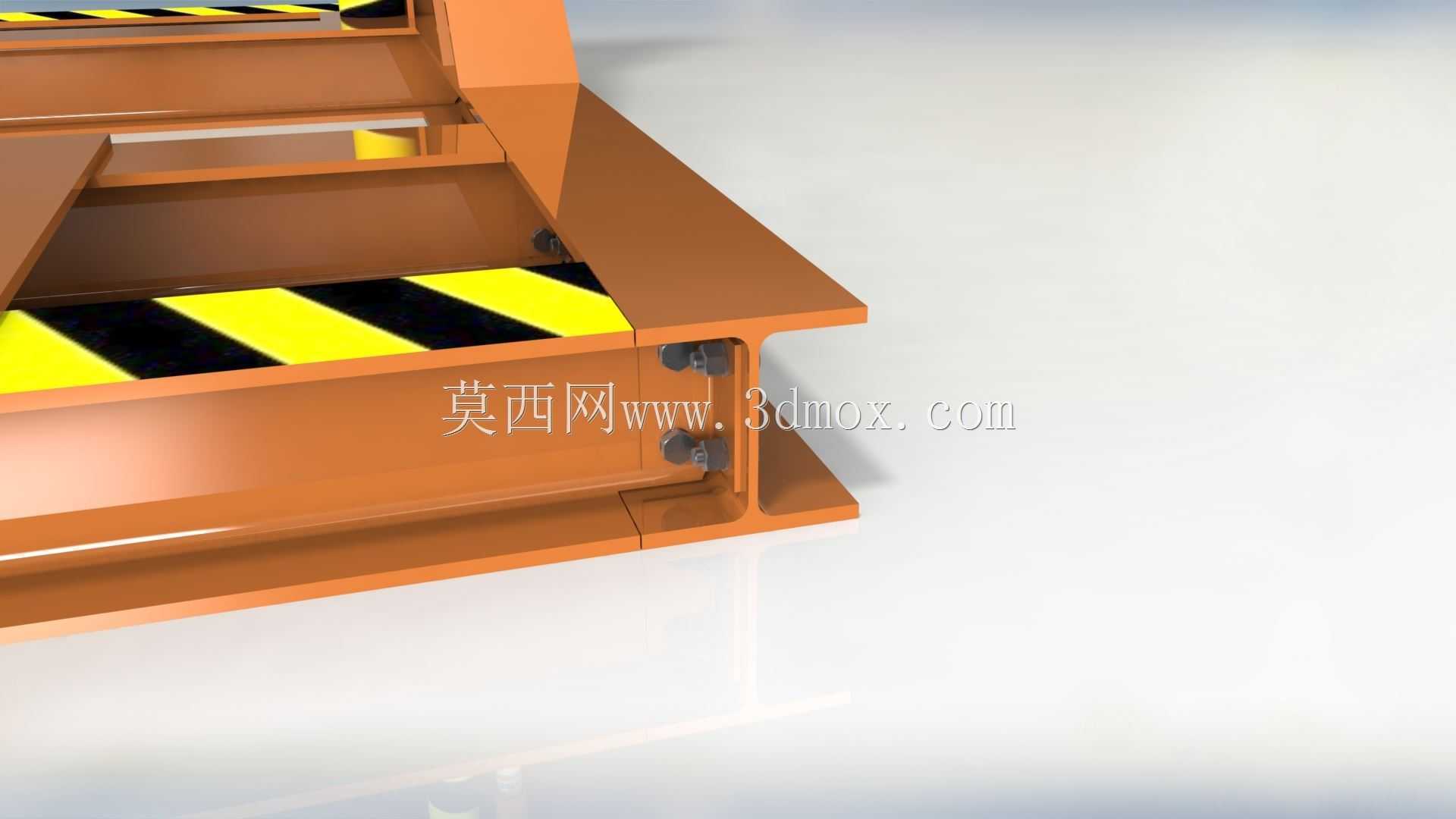

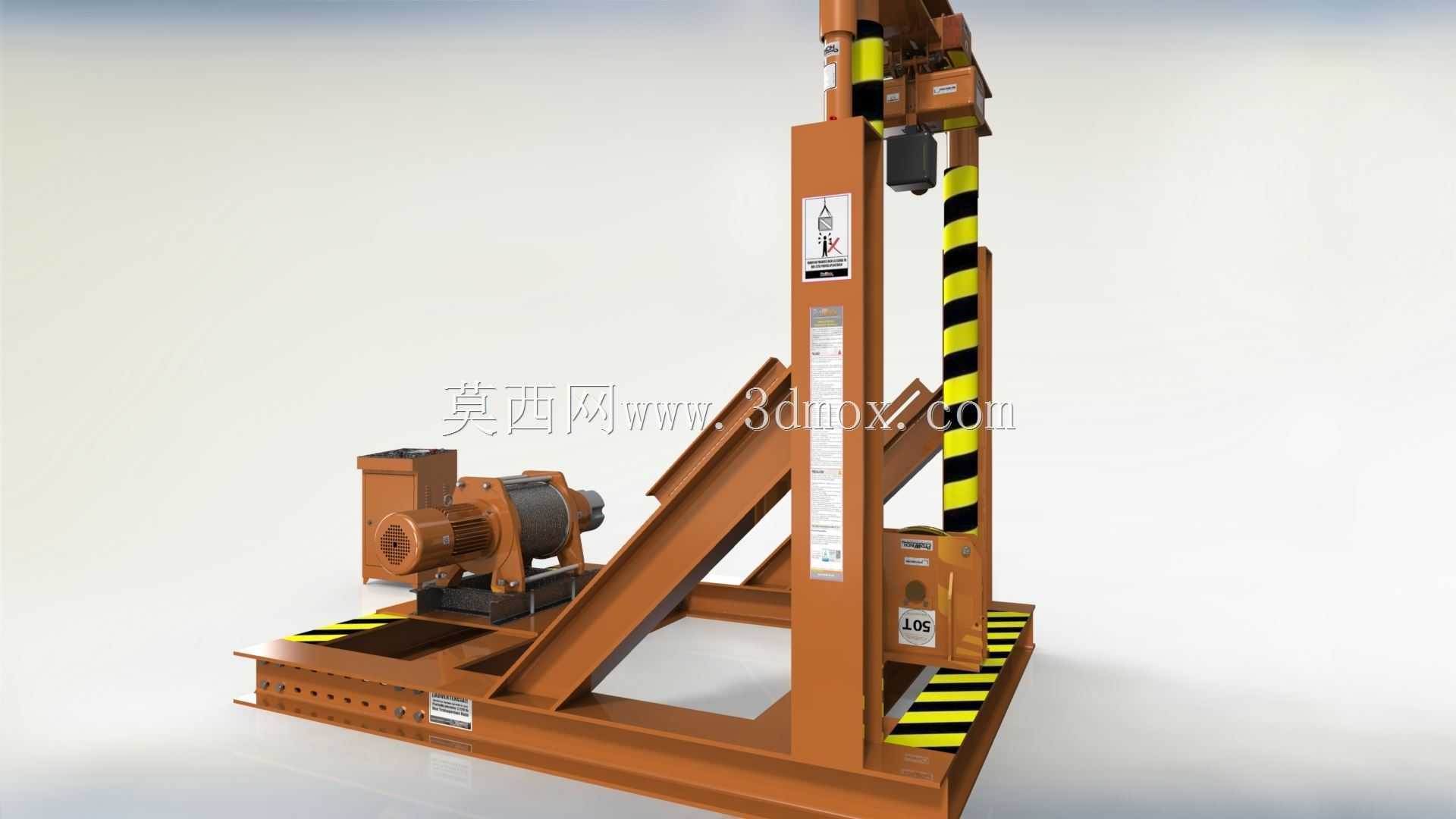

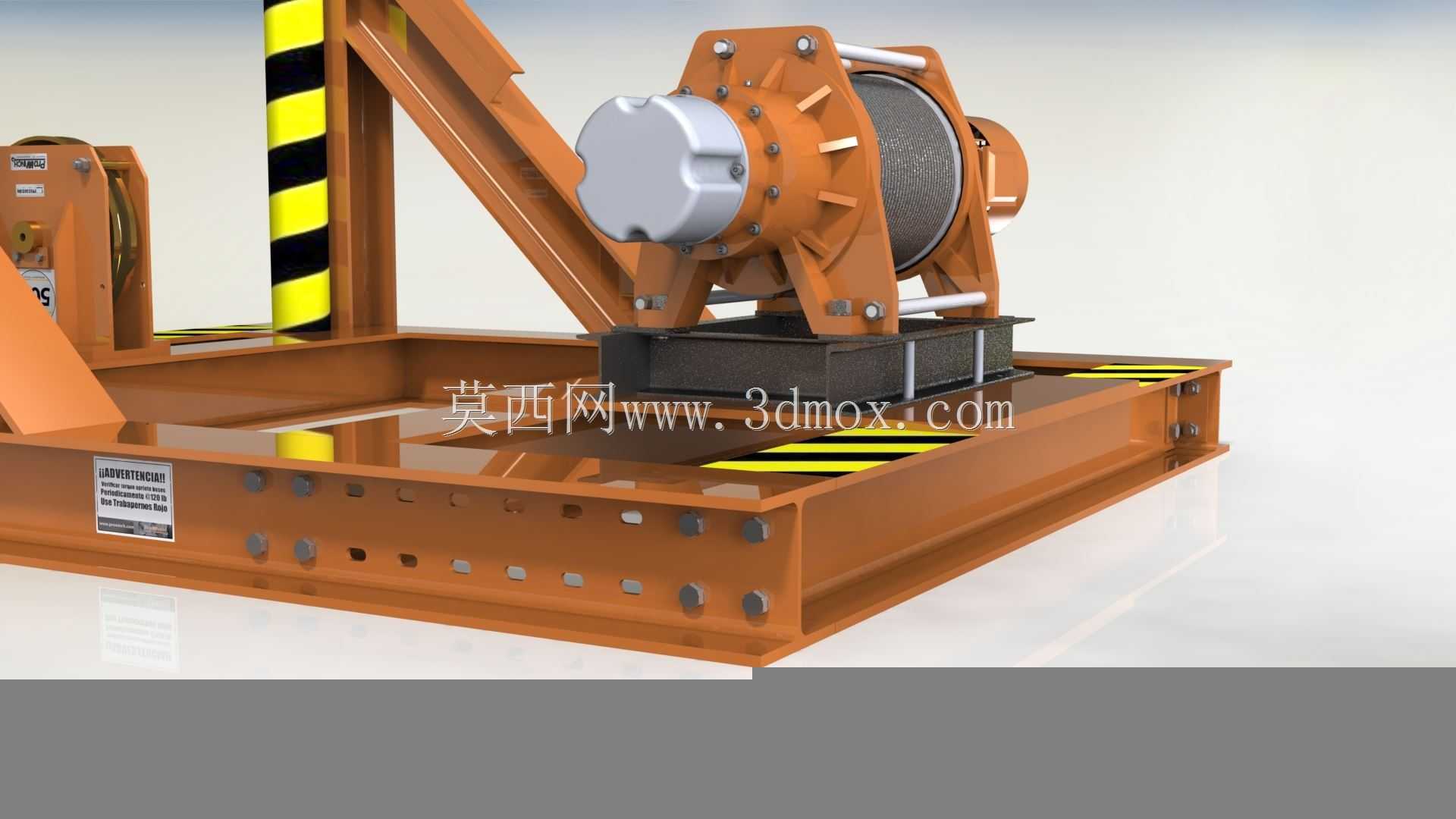

　　从底座位置向上逐步收窄截面尺寸，在保证立柱整体抗弯、抗扭强度的前提下，尽可能降低框架自身重量，减少材料冗余；立柱内侧设置绞车导向安装位，可适配不同规格的绞车安装固定，预留的安装孔位采用长圆孔设计，允许绞车安装位置根据实际作业需求进行上下微调，适配不同起升高度的作业要求。顶部横梁为一体式箱型焊接结构，与两侧立柱采用刚性焊接连接，横梁中部预留吊点安装位，可根据作业需求安装定滑轮组、吊钩组件或电动葫芦，横梁两端设置限位挡块，避免起吊过程中吊具滑移超出框架承载范围引发安全风险。框架所有外露的运动干涉风险区域均粘贴黄黑相间的警示标识，明确标注框架的安全作业边界，提醒现场作业人员注意避让吊装作业区域，避免误入危险区间。从安装边界尺寸来看，

　　底座整体宽度适配标准工业托盘的放置尺寸，允许将重型工件直接放置在托盘上完成吊装转运，底座上方的作业净空高度覆盖常规工业重型部件的起升行程需求，两侧立柱之间的净间距满足20吨级载荷的吊装通行空间，不会出现吊物与立柱剐蹭的问题。设计过程中针对框架的受力路径做了完整的力学传递优化，起吊载荷通过顶部吊点传递至两侧立柱，再沿立柱垂直向下传递至底部底座，最终分散到地面承载面，整体受力路径无突变拐点，所有焊接位置均做了圆弧过渡处理，避免应力集中引发的结构疲劳损坏；框架的所有承载焊缝均采用全熔透焊接工艺，焊后做去应力处理，减少焊接变形对框架整体精度的影响，保证长期重载作业下的结构稳定性。该结构可单独作为固定工位起重装置使用，

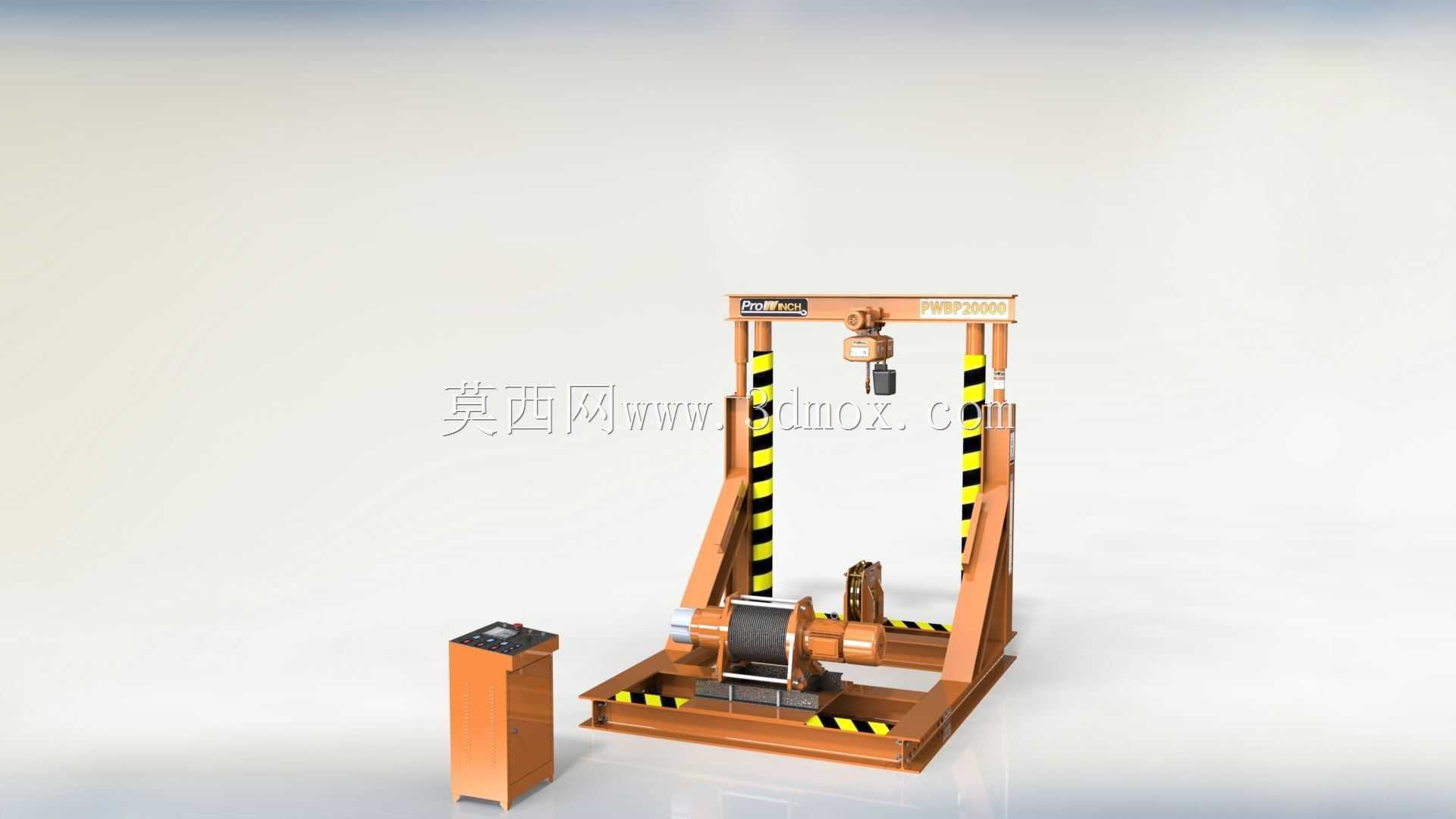

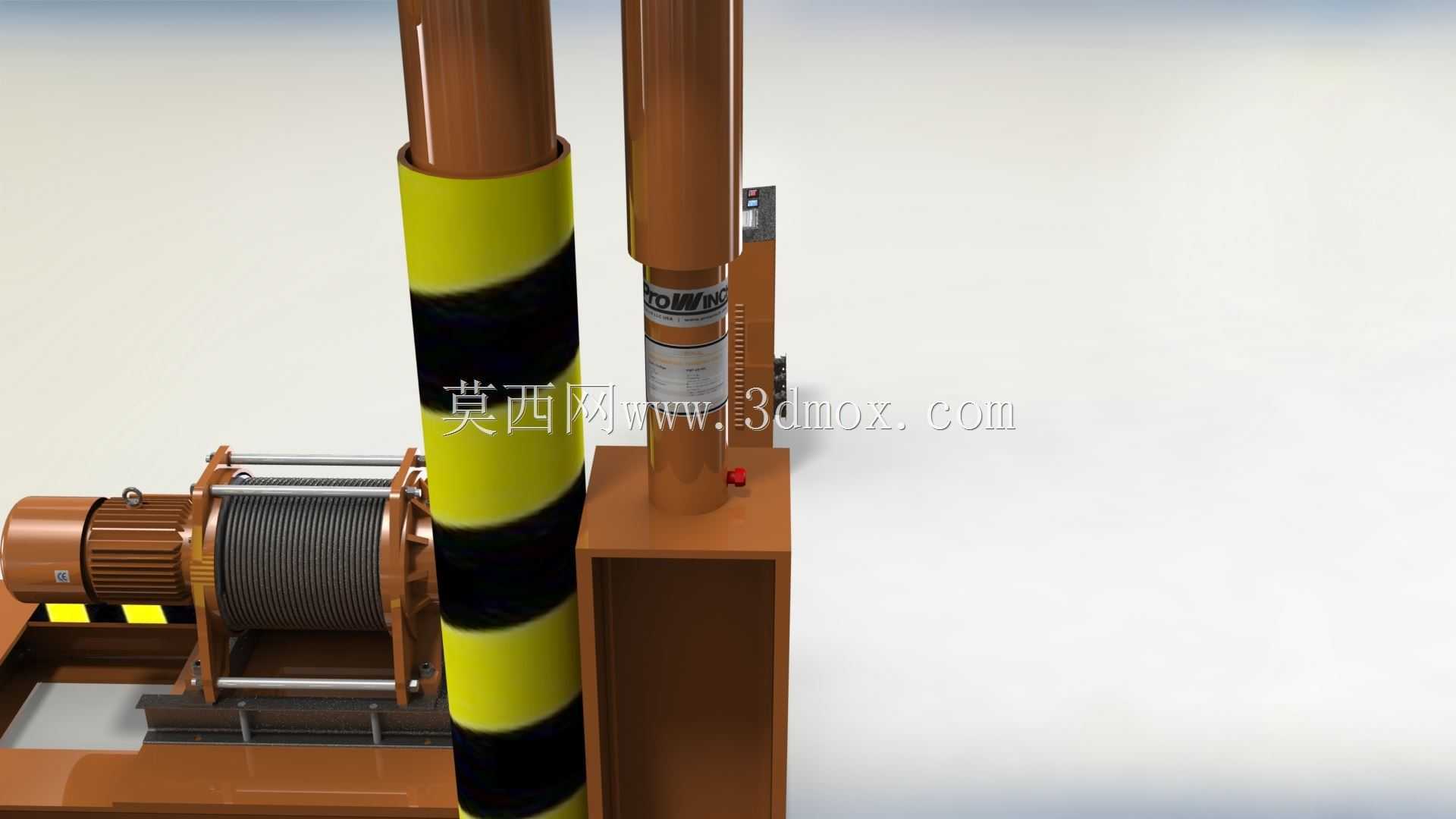

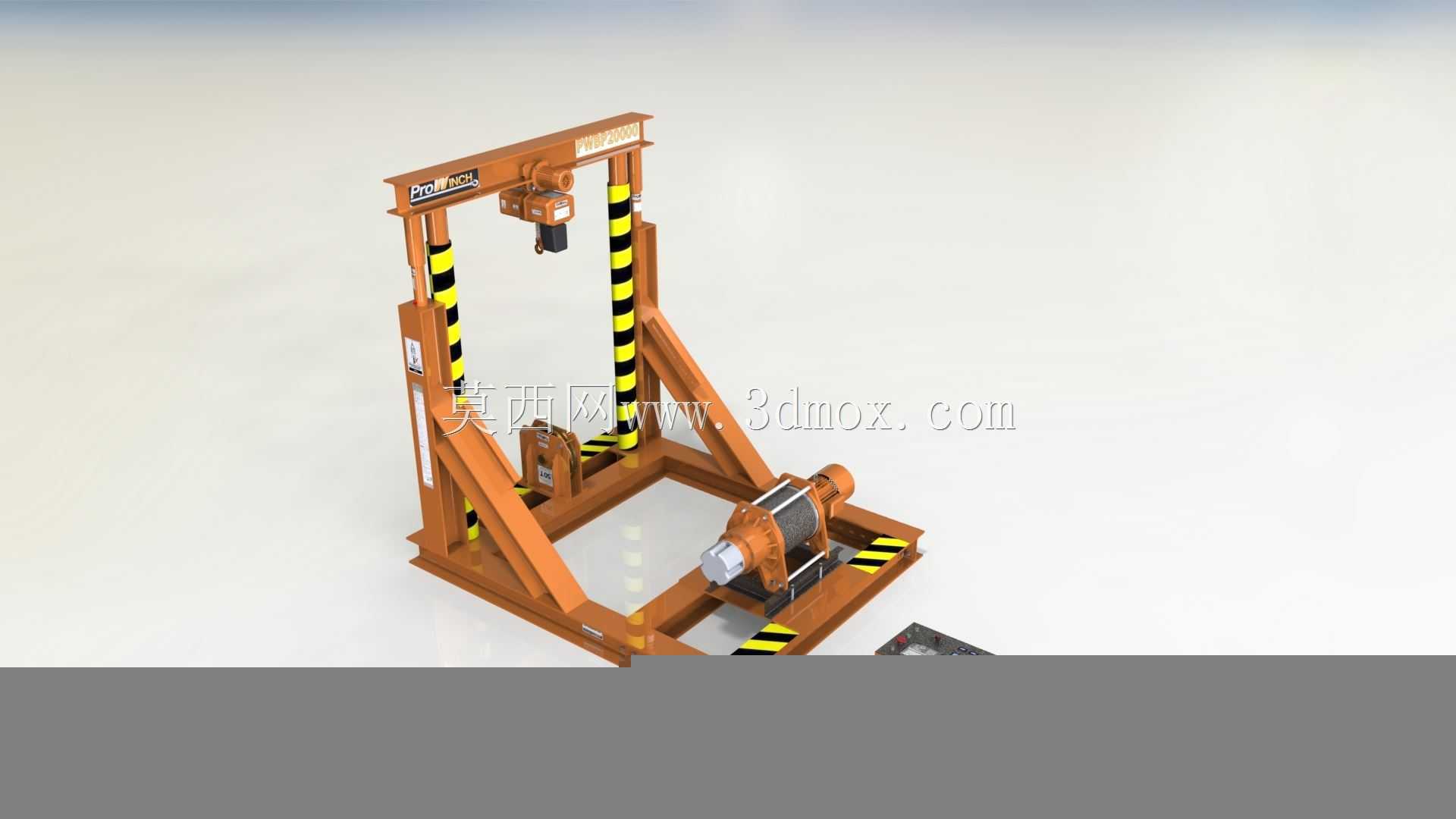

　　也可配合移动底座改装为移动式起重架，适配不同作业场景的灵活部署需求，绞车安装位预留的线缆过孔可适配电动绞车的动力线缆排布，无需额外做线缆固定结构，降低现场改装的工作量。框架底部预留的叉车孔位，允许使用叉车对整体框架进行短距离转运，无需拆解即可完成工位转移，提升设备的复用率。在实际作业过程中，该框架可配合不同长度的钢缆、吊索具完成不同外形尺寸工件的吊装作业，吊点位置的可更换设计允许根据作业载荷类型更换适配的吊具，比如针对轴类零件可更换V型吊具，针对箱体类零件可更换平衡梁吊具，拓展设备的作业适配范围。
