拖车配套起重承载支架结构设计

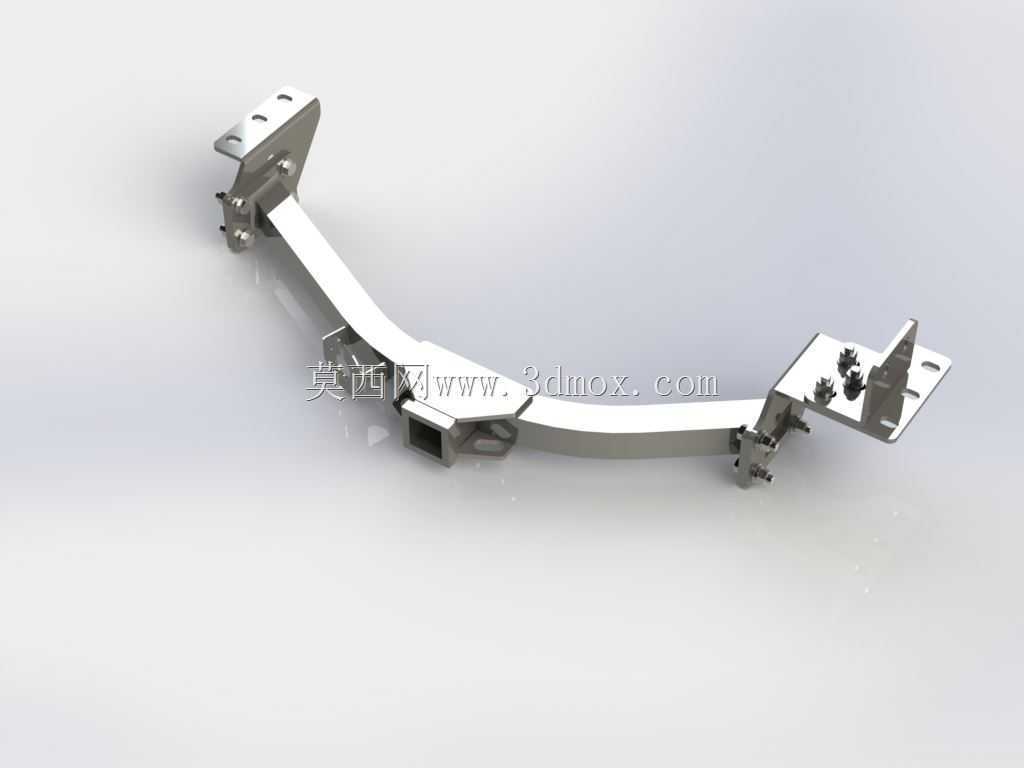

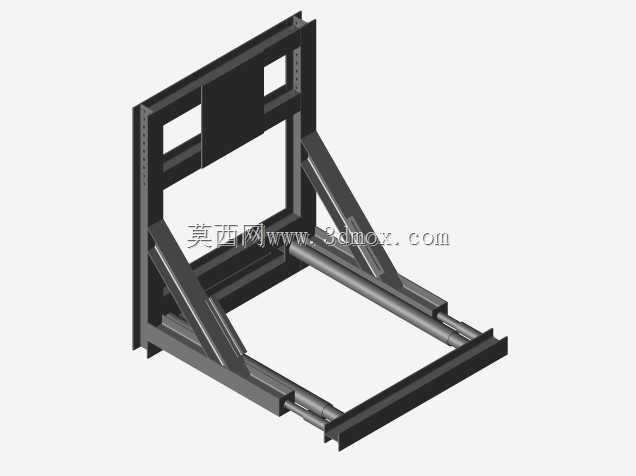

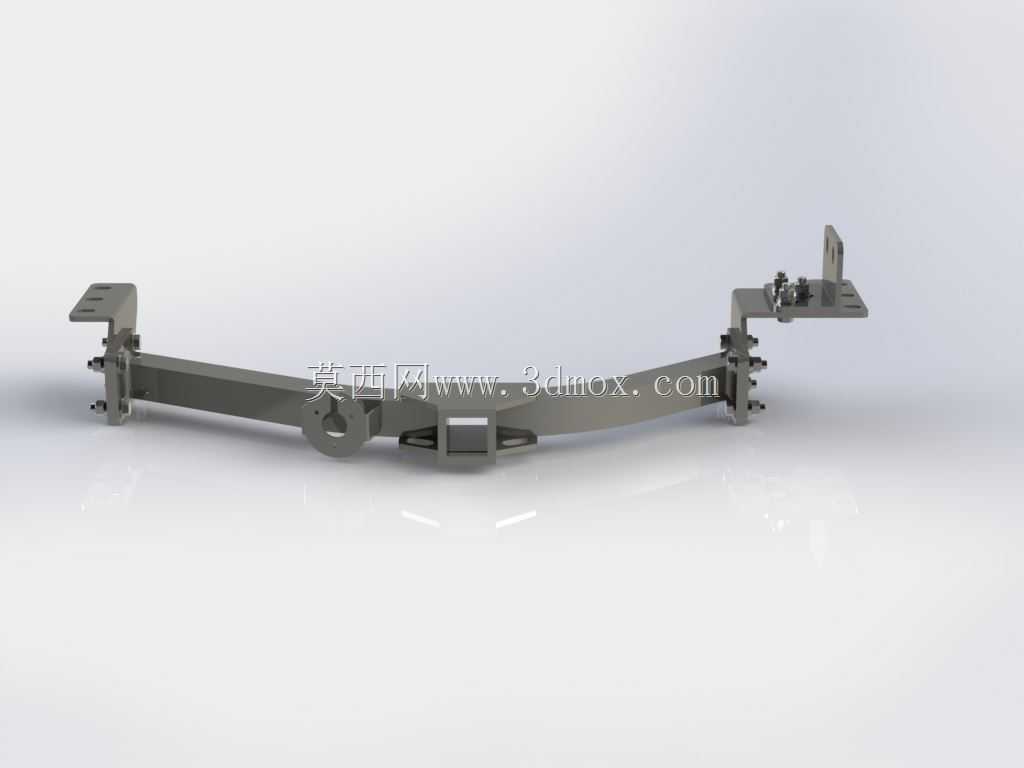

　　在厂区周转、短途物料转运的作业场景里，拖车自带的起重承载结构一直是影响装卸效率的核心部件，这套适配拖车的起重支架结构，主要解决拖挂转运过程中零散重型件的自装卸需求，不需要额外调用大型起重设备，就能完成货件从地面到拖车货台的抬升、移位、固定全流程操作。从结构布局来看，整体采用框架式焊接结构，后侧立板为安装基准面，上面预留的阵列安装孔可以直接适配不同吨位拖车的尾部挂载端面，不需要额外改制拖车原有结构，安装时只需要匹配对应孔位穿入高强度螺栓完成紧固，就能保证支架与拖车底盘的刚性连接，避免作业过程中出现结构晃动。两侧斜向布置的加强撑采用等边角钢裁切焊接，一端连接立板中部，另一端延伸至底部水平框架的外侧端点，形成稳定的三角受力结构，

　　在承受偏载载荷时，斜撑可以将垂直方向的压力分散到立板与水平框架的连接焊缝处，避免局部应力集中导致的结构变形。底部的两根平行导向滑轨采用矩形钢管制作，内部嵌套可伸缩的滑动臂，滑动臂端部设置有货叉挂载位，不用时可以完全收回至框架内部，不会超出拖车的原有外廓尺寸，不会影响拖车的道路通行与转弯半径；作业时滑动臂可以沿滑轨向外伸出，延伸至货件上方完成托举，滑轨内侧设置的限位挡块可以限制滑动臂的最大伸出距离，避免伸出过长导致的载荷倾覆。设计过程中优先考虑了作业的边界尺寸，整体支架的安装高度匹配常规中型拖车的货台高度，收回状态下的外廓宽度不超过拖车车身宽度，不会在行驶过程中刮蹭周边障碍物；立板上的安装孔采用长圆孔与圆孔组合的排布方式，

　　长圆孔可以适配不同孔距的拖车安装面，降低现场安装的对位难度，即使拖车底盘存在小幅的制造公差，也能顺利完成装配。结构的受力计算阶段，针对额定载荷下的最恶劣工况做了校核，当滑动臂伸出至最大行程、载荷作用在臂端最外侧位置时，斜撑与立板连接位置的焊缝应力控制在材料许用应力范围内，底部滑轨的挠度变形量满足起重作业的精度要求，不会因为变形导致滑动臂卡滞。实际作业时，这套支架配合拖车的液压动力输出，可以完成货件的垂直抬升与水平收回，抬升过程中两侧滑轨的同步性通过框架的刚性焊接精度保证，不需要额外加装同步装置，结构简单可靠，后期维护只需要定期在滑轨接触面加注润滑脂，检查连接螺栓的紧固力矩即可，没有复杂的易损部件，适合厂区、物流场站、

　　小型工地等没有大型起重设备的场景使用，能大幅降低短途转运作业的设备调用成本，提升零散重型物料的周转效率。在结构细节处理上，所有焊接位置都做了焊后打磨清渣，外露的锐边全部做了倒角处理，避免作业过程中剐蹭操作人员；滑动臂的端部设置有安全销孔，挂载货叉后穿入安全销可以防止货叉在作业过程中脱落，提升作业安全性。框架后侧的立板上部预留的空位可以安装液压管路固定座，配套的液压油缸可以隐藏布置在框架内部，不会外露在结构外侧，避免转运过程中被杂物磕碰损坏管路。
