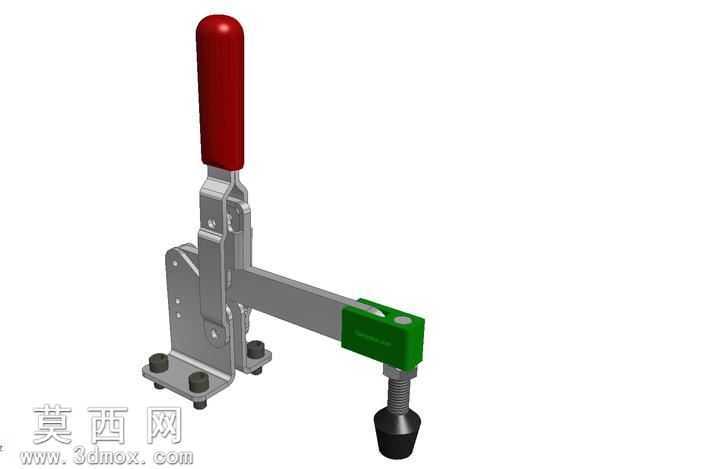

Destaco267-s带橡胶底立式手动快速夹钳

本模型为Destaco267-s带橡胶底立式手动快速夹钳，建模过程严格参照原厂实物尺寸参数，在三维建模软件中完成全参数化结构搭建，首先从夹钳的底座基准开始绘制，底座采用带安装孔的立式法兰结构，建模时精准还原四个沉头安装孔的孔位间距、沉头深度与底座折弯角度，确保安装适配性与实物完全一致。接下来构建肘节连杆传动结构，这是快速夹钳的核心功能部分，建模时逐一还原各铰接销轴的配合间隙、连杆的厚度与弯折角度，通过装配约束模拟真实的铰接运动关系，确保手柄扳动时的传动行程与实际产品的开合角度完全匹配，可实现快速压紧与释放的动作模拟。手柄部分采用符合人体工学的长圆柱造型，表面做圆润过渡处理，还原实物的红色防滑握套结构；压臂部分为加长悬臂结构，末端设置可调节的压紧螺杆，建模时还原螺杆的外螺纹结构、调节螺母的防滑齿纹，以及最末端的橡胶压头结构，橡胶压头做了圆角包覆造型，模拟橡胶材质的软质接触特性，避免压紧工件时造成表面压损。材质渲染阶段，对金属结构件赋予哑光镀锌钢材材质，调整金属粗糙度与反光度还原工装五金的真实质感，手柄握套赋予高饱和度红色哑光橡胶材质，末端橡胶压头赋予黑色软质橡胶材质，安装底座的固定螺栓赋予发黑处理的金属质感，各部件材质区分清晰，渲染效果贴近实物外观。结构设计上完整还原了垂直式快速夹钳的肘节自锁特性，当手柄扳动至压紧位置时，连杆机构处于过死点自锁状态，可提供稳定的压紧力，不会因振动意外松脱，橡胶底压头的设计既可以增大接触摩擦力，又能适配不同表面硬度的被压紧工件，避免硬接触造成的工件损伤。建模过程中对所有活动部件均保留了合理的装配间隙，无干涉问题，各零件可单独导出用于工程图生成或加工参考，整体模型结构完整，细节还原度高，可直接用于工装夹具方案设计、工位布局模拟、教学演示等场景。
