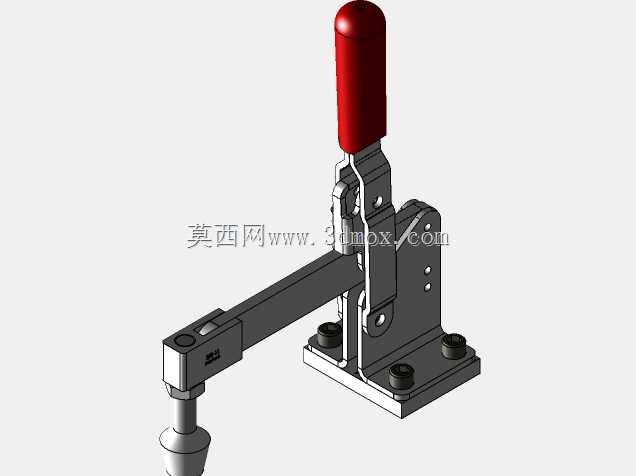

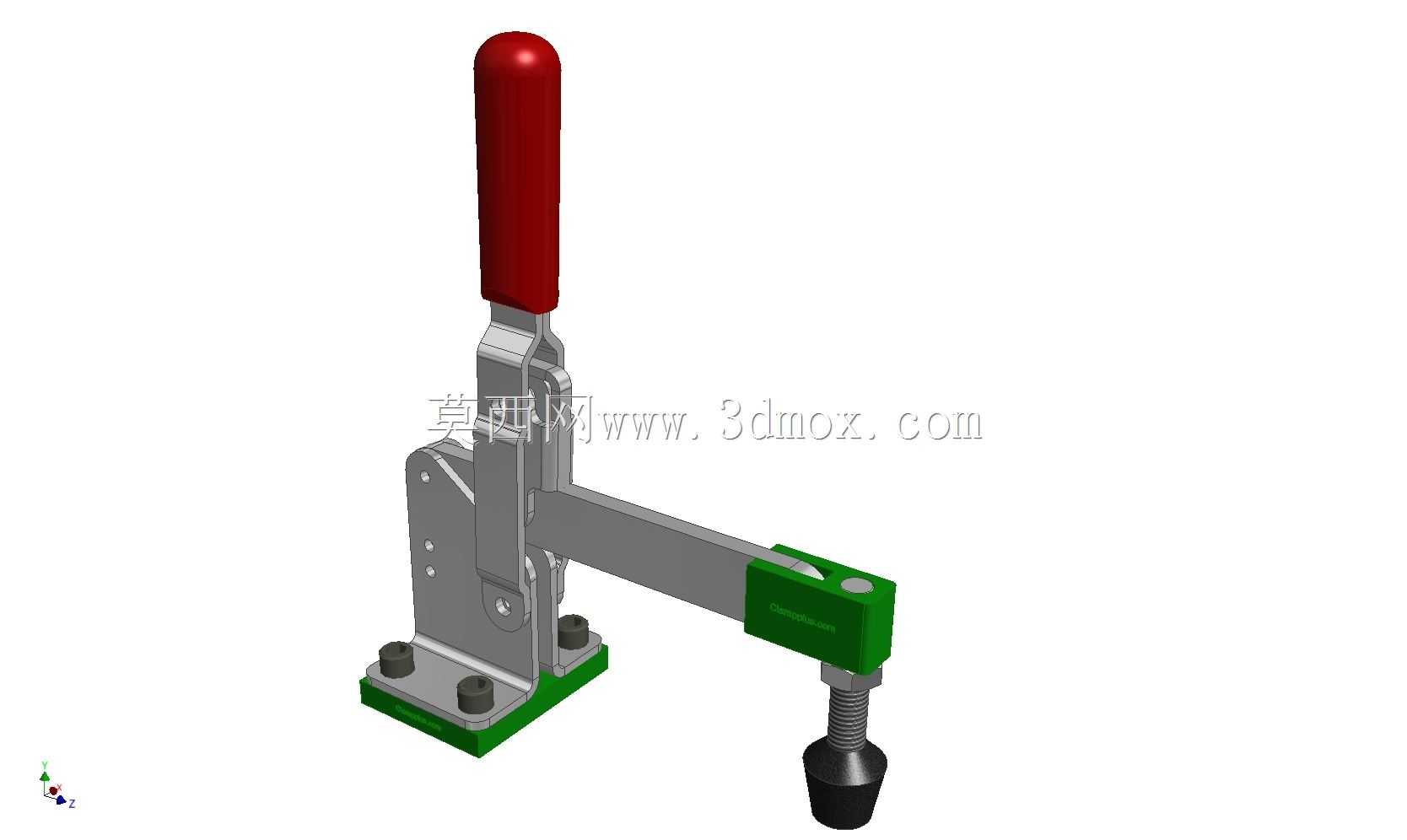

带橡胶压头垂直式手动快速拨动夹紧夹具

　　在各类工装夹具应用场景里，手动快速夹紧机构的选型一直是结构设计人员绕不开的环节，尤其是小批量工件定位、焊接工装、装配治具这类需要频繁开合夹紧的工位，垂直式拨动夹钳的使用占比一直很高。这款带橡胶端压头的拨动夹，属于典型的垂直压紧式手动夹钳，核心作用是在工装工位上对工件施加稳定的垂直向下压紧力，避免工件在加工、装配、检测过程中出现位移、翘起，保证工序精度。

　　从实际使用场景来看，这类夹钳常被布置在焊接工装台的定位基准旁，配合定位块使用，工人只需要扳动红色的操作手柄，就能通过内部的连杆死点机构完成夹紧与松开动作，操作行程短，单手握持即可完成操作，相比传统的螺栓压紧、压板压紧方式，单工位装夹时间能缩短七成以上，非常适合流水线旁的人工装夹工位，也常见于小型零件的铣削加工工装、木质家具组装治具、电子元件压合治具等场景，只要是需要快速重复压紧、压紧力要求在中低载荷区间的工位，都能适配。

　　从功能特性上看，这款夹钳的核心优势在于稳定的死点锁紧结构，当手柄扳动到垂直闭合位置时，内部的多组连杆会越过机械死点，此时哪怕压头端受到工件的反向反弹力，机构也不会自行松脱，只有主动反向扳动手柄才能解锁，锁紧可靠性有结构层面的保障。压头端配置的橡胶接触块，是区别于金属压头夹钳的关键设计，橡胶材质本身具备一定的弹性变形量，一方面可以避免金属压头直接接触工件表面造成压痕、划伤，对于表面质量要求高的钣金件、喷涂件、塑胶件尤为友好；另一方面橡胶的摩擦系数更高，同等压紧力下能提供更大的静摩擦力，减少工件侧滑的概率，压头下方连接的可调螺杆，可以根据不同工件的高度差自由调整压头的伸出长度，适配不同厚度的工件装夹需求，调整完成后通过锁紧螺母固定位置，保证重复装夹的一致性。

　　从设计思路层面拆解，这款夹钳的整体结构采用了模块化设计思路，底部的安装底座是整个机构的承载基础，底座上预留了两个固定安装孔，可以通过内六角螺栓直接固定在工装台的铝型材槽内或者钢板平台上，安装孔的位置做了沉头设计，螺栓安装后头部不会突出底座平面，保证安装面贴合平整。手柄部分采用了长力臂设计，红色的绝缘握套既可以提升操作时的握持摩擦力，避免手上沾有油污时打滑，也能在焊接工位起到一定的绝缘防烫作用。中间的传动连杆组全部采用铰接销轴连接，销轴与连杆孔之间预留了合理的配合间隙，既保证扳动时的动作顺畅无卡滞，又不会因为间隙过大导致压紧时出现旷量，所有铰接位置都做了倒角处理，避免应力集中导致的连杆断裂。压臂部分采用了平直的延伸设计，从铰接点到压头的力臂长度经过优化，在保证操作力轻便的前提下，尽可能提升压头端的输出压紧力，压臂的截面采用了折弯加强结构，在承受大压紧力时不会出现弯曲变形。

　　关于安装边界与尺寸适配，这款夹钳在安装时需要预留足够的操作空间，首先是手柄的扳动行程空间，手柄从松开状态到锁紧状态的转动角度大概在90度左右，安装时要保证手柄活动范围内没有其他工装结构干涉，避免工人操作时被磕碰。底座的安装孔距是固定的标准尺寸，适配市面上多数通用工装平台的安装孔位，不需要额外做转接板就能直接安装。压头的可调行程范围覆盖了常见的工件厚度差，只要工件压紧面距离安装底座平面的高度在夹钳的开口行程范围内，都可以通过调整螺杆长度实现适配，不需要额外垫高或者打磨夹钳。夹钳整体的侧向宽度较窄，在排布多工位密集工装时，可以尽可能缩小相邻夹钳之间的间距，提升工装台的空间利用率。另外需要注意的是，这类手动夹钳的压紧力有额定上限，在选型时要根据工件所需的实际压紧力匹配，不要超载荷使用，避免连杆变形或者销轴断裂，日常使用时只需要定期在铰接销轴位置滴注少量润滑油，就能保证长期操作的顺畅性，延长机构的使用寿命。
