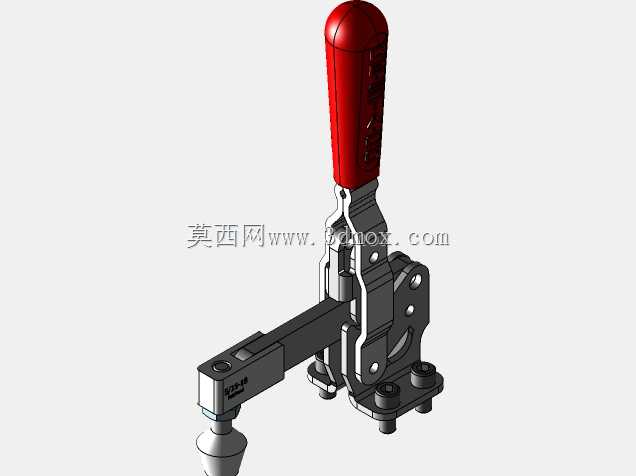

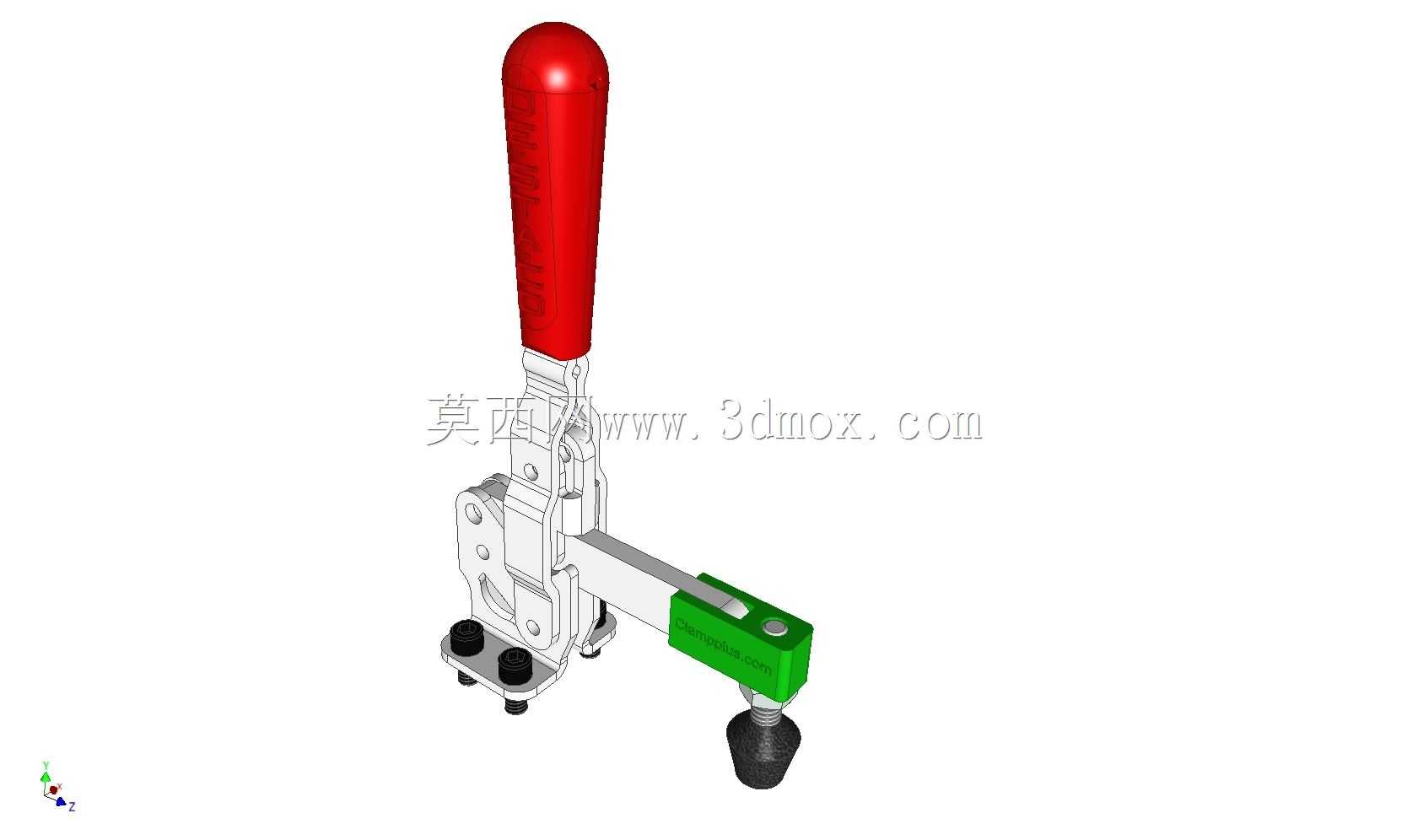

带橡胶压头的垂直式快速肘节夹紧夹具

　　这款垂直式肘节夹紧装置，是工装夹具领域应用极广的手动压紧元件，在焊接工装、装配治具、检具定位、木工加工、小件冲压辅助定位场景中都能见到它的身影。日常产线做小批量零件装配时，工人不需要额外借助工具，单手下压操作手柄就能完成工件的压紧锁定，扳起手柄即可快速松脱，单工位装夹耗时能压缩到1秒内，比传统螺栓压紧的效率提升数倍，非常适合频繁拆装工件的工位使用。

　　从结构设计逻辑来看，它采用的是经典的肘节过死点锁止原理，当手柄下压到锁止位置时，连杆机构会越过力学死点，此时哪怕压头端承受工件的反向顶出力，机构也不会自行松脱，锁止状态的保持完全依靠机械结构自锁，不需要额外施加持续的操作力，工人完成压紧后就可以松手开展后续的焊接、钻孔、装配、检测等工序，不会因为操作力撤销导致工件移位。压头端特意配置了橡胶材质的接触端头，相比传统金属压头，橡胶端头既能增大和工件表面的接触摩擦力，避免压紧过程中工件打滑偏移，还能在接触表面形成缓冲，不会在铝件、塑料件、漆面工件这类易刮伤的工件表面留下压痕，对外观要求高的加工件十分友好。

　　安装边界上，夹钳底座采用双螺栓固定的法兰式结构，底座上预留了两个沉头安装孔，安装时可以直接通过螺栓将夹钳固定在工装基板、治具台面或者设备机架上，安装孔的孔位公差适配行业通用的安装标准，替换同规格旧夹钳时不需要重新在台面上打孔，直接原位安装即可。夹钳的压臂长度做了优化设计，伸出长度适配常规工装的压紧距离需求，压头部分采用螺纹调节结构，可以根据被压紧工件的实际高度，旋转压头调整伸出长度，调整到位后通过锁紧螺母锁死位置，能适配一定厚度范围内的不同工件，不需要针对每一种厚度的工件单独更换压头。

　　操作手柄部分做了浸塑红色防滑套，表面有细微的防滑纹理，工人带劳保手套操作时也不会打滑，长手柄的力臂设计经过力学优化，操作时的手感阻力适中，不需要施加很大的下压力就能完成锁止，长时间重复操作也不容易产生手部疲劳。夹钳的主体连杆、底座部分都采用碳钢材质做表面镀锌处理，车间日常使用中能抵御一定的潮气、切削液飞溅腐蚀，不会轻易生锈卡滞，活动铰接点都做了铆接间隙配合，长期反复开合也不会出现明显的旷量，压紧重复定位精度能满足常规工装的使用要求。

　　在实际产线选型时，这类夹钳常用来压紧薄板类零件、小型机加工件、线束装配定位、PCB板测试治具压紧，在汽车零部件焊接工位、电子厂装配治具、木工开料定位、五金件钻孔定位场景中，它的结构紧凑，不会占用过多的工装安装空间，垂直下压的操作方向也不会和周边的加工刀具、焊枪路径产生干涉，设计工装时只需要预留出手柄的开合操作空间即可，不需要额外预留过大的操作避让区域。夹钳在锁止状态下，压头的压紧力输出稳定，不会因为操作力度的差异出现压紧力忽大忽小的情况，能保证每一次装夹的压紧状态一致，避免因为装夹力度不一致导致的加工尺寸偏差、焊接移位问题。
