本田GX160单缸汽油动力单元结构

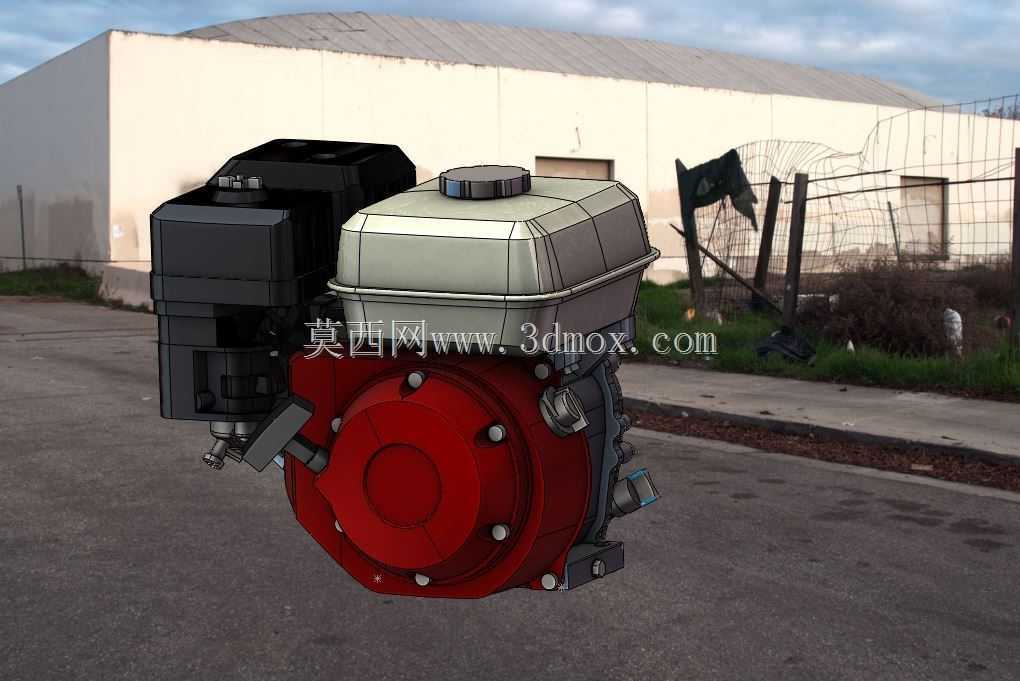

　　这款单缸汽油动力单元，是小型通用动力领域应用极广的机型，日常能在园林机械、小型工程机械、农用机具、便携发电设备上见到它的身影，比如微耕机的动力输出端、高压清洗机的动力源、小型平板夯的驱动单元、3kW以内便携发电机组的动力核心，甚至部分小型卡丁车、园林割草机也会搭载同规格动力，凭借稳定的输出特性与宽泛的适配性，成为小功率动力段的主流选型之一。从结构设计逻辑来看，整机采用顶置气门布局，倾斜式单缸布置能有效压缩整机高度，同时优化曲轴箱的润滑路径，飞溅润滑的结构设计省去了复杂的机油泵管路，降低了整机故障点，对于常年在户外多尘、颠簸工况下使用的小型设备来说，这种极简润滑结构的可靠性远高于复杂的压力润滑系统，日常维护仅需定期更换机油、

　　清理空滤即可，大幅降低了终端用户的使用门槛。油箱采用上置式布局，直接布置在缸头上方位置，依靠重力即可向化油器供油，省去了燃油泵的结构，进一步简化了燃油供给回路，这种设计对于非道路移动的小型设备来说，能适应更大角度的倾斜工况，只要油箱内有足量燃油，短时间的机身倾斜不会出现供油中断的问题，适配微耕机、平板夯这类作业时机身会持续小幅晃动、倾斜的设备使用场景。缸体部分采用铸铁缸套搭配铝合金散热鳍片的结构，铸铁缸套的耐磨性能足以支撑上千小时的无大修运行周期，铝合金鳍片的散热效率能保证连续高负荷运行时缸头温度维持在合理区间，不会因为过热出现动力衰减；红色的导风罩将散热气流约束在缸体、缸头的鳍片间隙内，配合飞轮端集成的离心风扇，

　　不需要额外的电子散热风扇，依靠曲轴转动的动能即可完成整机散热，结构简单且能耗极低。输出端采用锥面配合键传动的结构，输出轴的轴径、键槽尺寸、安装孔位都遵循通用小型动力的安装规范，能直接适配市面上绝大多数同功率段机具的安装法兰，不需要额外制作转接法兰，降低了设备厂商的配套设计成本；启动端采用手拉反冲启动结构，部分衍生版本也可搭配电启动模块，手拉启动的结构不需要额外搭载蓄电池，进一步减轻了整机重量，对于便携类设备来说，整机自重控制在15kg级别，单人即可完成搬运、安装作业。从安装边界来看，整机的安装支点分布在曲轴箱底部的四个凸台位置，凸台上预制的安装螺栓孔间距符合通用动力的标准尺寸，安装时只要保证输出轴与被驱动部件的输入轴同轴度控制在0.

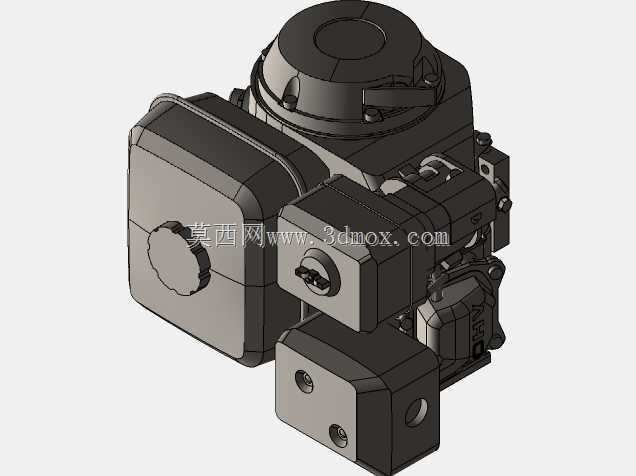

　　1mm以内，即可避免运行时的异常振动；油箱加注口位于整机顶部偏右位置，预留的加注空间足够常规油枪加注，不需要额外使用漏斗；空滤器位于缸体侧方的低温区域，避免吸入缸头附近的热空气导致进气效率下降，空滤的更换空间预留充足，日常维护时不需要拆解其他外围部件即可完成滤芯更换。整机的外部管路极少，燃油管从油箱底部直接连接化油器，通气管路都集成在曲轴箱内部，外围仅预留了机油加注口、机油放油螺塞、火花塞更换位三个日常维护点位，所有维护点位都在机身外侧，不需要抬升设备或者拆解护板即可完成常规保养作业。在结构建模的细节处理上，还原了缸头螺栓的布置位置、散热鳍片的倾斜角度、油箱盖的呼吸阀结构、手拉启动器的拉绳导向结构，甚至导风罩上的固定卡扣位置都和实物一致，对于做小型设备配套设计的工程师来说，可以直接将该模型导入装配体中，校核安装空间、干涉情况，不需要再手动测量实物尺寸，能大幅缩短配套设备的设计周期；对于教学场景来说，该模型可以直观展示单缸四冲程汽油机的外部结构组成，帮助初学者理解通用动力的布置逻辑。
