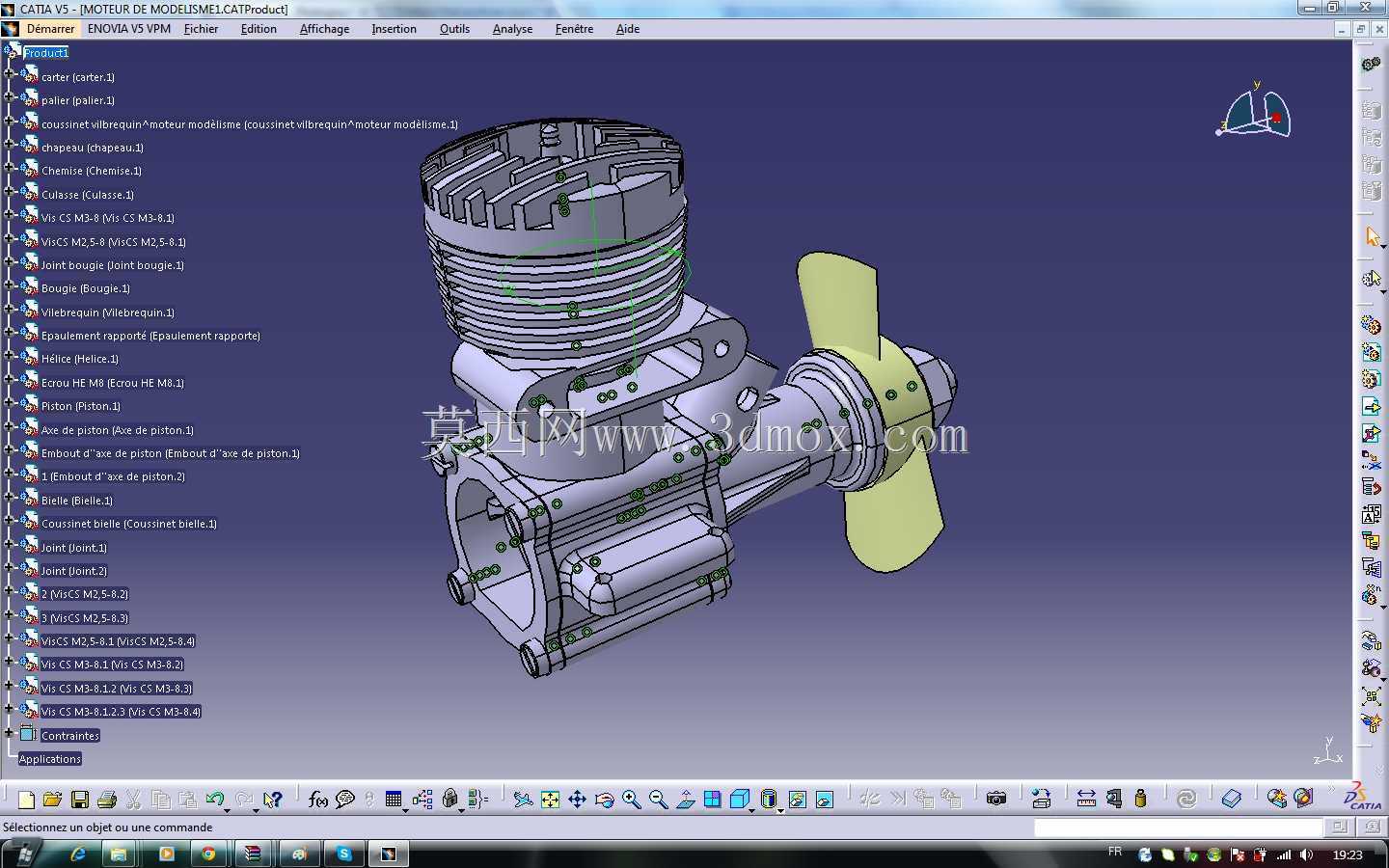

单缸二冲程航模动力装置结构设计

　　这套单缸二冲程动力结构，最初的设计定位是面向小比例航模、小型竞速车模这类对动力重量比要求极高的场景，这类应用场景里动力单元的自重每增加1克，都会直接影响载体的续航与机动表现，所以整个结构在设计阶段就把轻量化放在了核心优先级上。从实际用途来看，这类小排量二冲程结构不需要复杂的配气机构，单位重量下的功率输出远高于同排量四冲程结构，非常适合短时间高功率输出的小型动力需求，除了航模车模之外，也可适配小型便携发电机组、园林修剪工具的动力单元改造，结构本身的拓展性较强。

　　从功能特性来看，这套结构采用风冷散热路径，气缸外壁直接设计了一体化的散热鳍片，鳍片的排布方向顺着输出轴端冷却风扇的气流走向设置，不需要额外搭建复杂的水冷管路，进一步降低了整体结构的复杂度与自重。曲轴箱采用一体化压铸的结构思路，把气缸安装位、曲轴轴承座、化油器安装接口、排气接口全部集成在同一个箱体本体上，减少了连接密封面的数量，从结构根源上降低了二冲程发动机最容易出现的曲轴箱漏气风险。输出轴端直接集成了冷却风扇的安装位，风扇与输出轴同步转动，只要动力单元处于运转状态，就能持续给气缸、曲轴箱提供定向冷却气流，不需要额外配置独立的冷却驱动结构，可靠性更高。

　　设计思路上，整个结构的运动件做了严格的动平衡考量，曲轴采用分体式曲柄配重结构，配重块的重心偏移量完全匹配活塞、连杆组件的往复运动惯性力，在高转速运转状态下能把整机振动控制在较低水平，避免振动传导到搭载的设备上影响运行精度。活塞部分采用两道活塞环的密封结构，兼顾曲轴箱扫气阶段的密封性与活塞往复运动的低摩擦阻力，扫气通道直接在气缸壁与曲轴箱内壁一体铸造成型，没有额外的连接管路，扫气气流的路径经过优化，能在活塞上行到下止点前的扫气窗口开启阶段，快速把燃烧后的废气从排气口推出，同时让新鲜混合气充分填充燃烧室，提升燃烧效率。

　　安装边界方面，整个动力单元的安装固定位设置在曲轴箱两侧的凸台位置，凸台上预留了标准的螺栓安装孔，孔位的同轴度、端面平面度都按照通用小型动力的安装规范设计，能直接适配多数航模、小型设备的动力安装架，不需要额外做转接结构。气缸的轴向尺寸、散热鳍片的最大外径都做了边界控制，不会和周边的油箱、舵机、传动结构产生干涉，输出轴的轴径、键槽尺寸采用通用的小型动力输出标准，可直接连接螺旋桨、传动齿轮等负载部件，不需要额外定制连接轴套。化油器与排气接口的安装位置也做了布局优化，分别设置在曲轴箱的两个相对侧面，油路、排气路的走向不会和冷却气流的路径产生冲突，同时也方便后续的油路布置与消音器安装。

　　从结构细节来看，连杆采用整体式锻造结构，大小端的轴承位分别适配滚针轴承，减少高转速下的转动摩擦阻力，曲轴的两端轴承采用深沟球轴承，能同时承受径向载荷与少量轴向载荷，适配螺旋桨转动时产生的轴向拉力。火花塞的安装位设置在气缸顶部的燃烧室中心位置，点火位置能让火焰传播距离最短，保证混合气在燃烧室内快速充分燃烧，提升动力输出的响应速度。整个结构的所有连接螺栓都采用内六角标准件，安装维护时不需要特殊工具，日常拆解清理积碳、更换易损件都比较便捷，对于小型动力设备的日常使用来说，维护成本更低。
