小型共轴反桨无人直升机结构设计

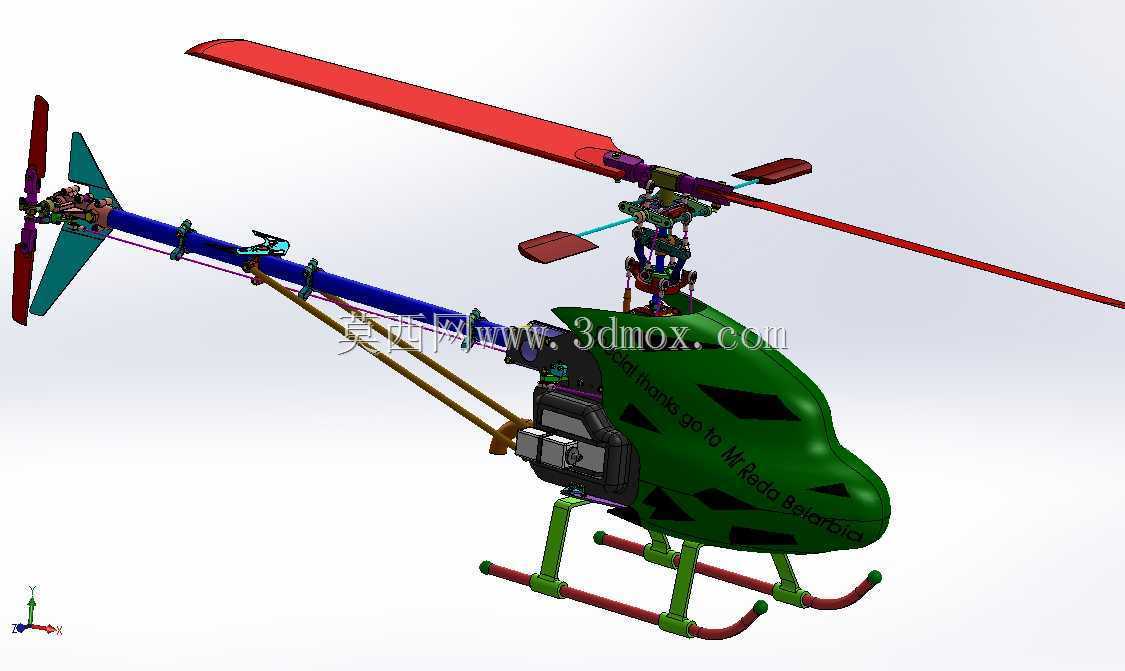

　　这款小型无人直升机的结构设计，首先围绕低空近距作业的实际场景展开，在农林植保的小地块作业、电力线路的精细化巡检、狭窄区域的应急侦察这类场景里，常规多旋翼无人机的载荷续航短板、固定翼无人机的起降限制都十分明显，这类单旋翼带尾桨的小型无人直升机，能在数米见方的场地完成垂直起降，悬停精度可以控制在厘米级，适配复杂地形下的定点作业需求。从结构布局来看，整机采用单主旋翼加尾桨的常规构型，主旋翼采用大尺寸柔性桨叶设计，桨叶翼型经过低速气动优化，在低转速下就能提供足够升力，同时降低旋翼下洗气流的扰动强度，避免作业时对下方作物、线路检测目标造成额外冲击。尾梁采用细长型轻量化结构，将尾桨布置在整机尾部最远端，用最短的传动路径抵消主旋翼产生的反扭矩，

　　尾桨的操纵连杆沿尾梁内侧布置，既减少飞行过程中的气动阻力，也能避免低空作业时连杆被树枝、线缆剐蹭损坏。机身主体采用流线型整流罩设计，整流罩预留了设备安装舱的开口，内部可以搭载飞控模块、电池组、任务载荷，舱体的安装边界做了通用化设计，支持快拆更换不同重量的任务设备，不管是搭载可见光相机、红外热成像仪还是小型播撒装置，都能通过调整电池安装位置配平整机重心，不需要额外改动机身结构。起落架采用滑橇式结构，两根弧形支撑腿通过轻量化支架连接在机身底部，支撑腿的弧度经过落地冲击仿真校核，在1米高度自由落体落地时，支撑结构的形变不会传递到机身内部的电子设备舱，同时滑橇的横向跨度经过优化，在30度倾斜的坡地降落时也不会发生侧翻，

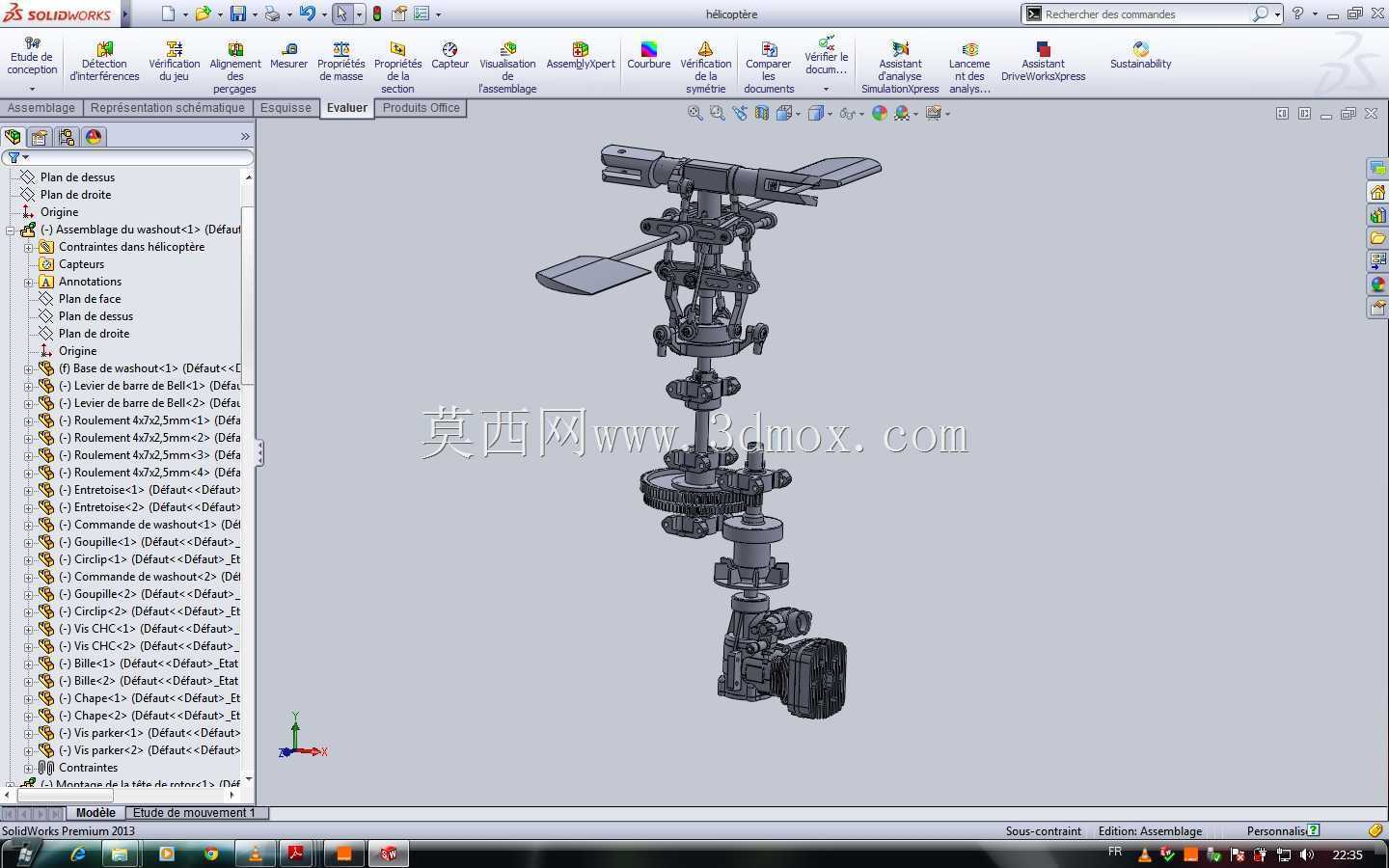

　　起落架的安装接口采用标准快拆结构，需要执行特殊任务时可以快速更换为浮筒式起落架，适配水面起降需求。旋翼头的操纵机构采用十字盘结构，三个舵机呈120度均匀布置在旋翼基座下方，分别控制总距、横向周期变距、纵向周期变距，舵机的安装座做了减震处理，避免旋翼转动的振动传递到舵机内部，影响操纵精度。尾桨的传动通过尾梁内部的传动轴完成，传动轴的支撑轴承每隔150毫米布置一个，控制长轴转动时的挠度，避免高转速下出现轴系共振。整机的重心设计严格控制在主旋翼轴的正下方，纵向重心偏差不超过5毫米，横向重心偏差不超过3毫米，保证飞行过程中各个方向的操纵力矩均匀，不会出现单侧舵机负荷过大的问题。从安装边界来看，主旋翼转动时的最大直径覆盖范围，和尾桨转动范围、

　　机身结构之间预留了足够的安全间隙，即使桨叶出现最大程度的柔性形变，也不会和尾梁、尾桨发生碰撞。机身内部的设备舱预留了标准的走线槽，所有电源线、信号线都沿走线槽布置，避免和运动机构发生干涉，设备舱的散热孔开设在整流罩的低压区，飞行过程中可以通过自然对流带走电子设备产生的热量，不需要额外加装散热风扇，进一步降低整机重量。尾梁和机身主体的连接采用锥面定位加螺栓锁紧的结构，拆解运输时可以快速拆下尾梁，缩小整机的外包装尺寸，单人就能完成转运和现场组装，不需要复杂的调试工具。这款结构设计在保证结构强度的前提下，尽可能采用轻量化的材料搭配，主承力结构采用高强度铝合金加工，非承力的整流罩、起落架护板采用工程塑料注塑成型，在整机空重控制在合理范围的同时，最大起飞重量可以达到空重的2.5倍，预留了充足的载荷余量，适配不同场景下的任务搭载需求。操纵机构的连杆采用可调长度设计，在组装调试时可以通过调整连杆长度修正十字盘的水平度，不需要更换定制长度的连杆，降低后期维护的配件成本。
