芯体混合器上半腔体注塑成型结构

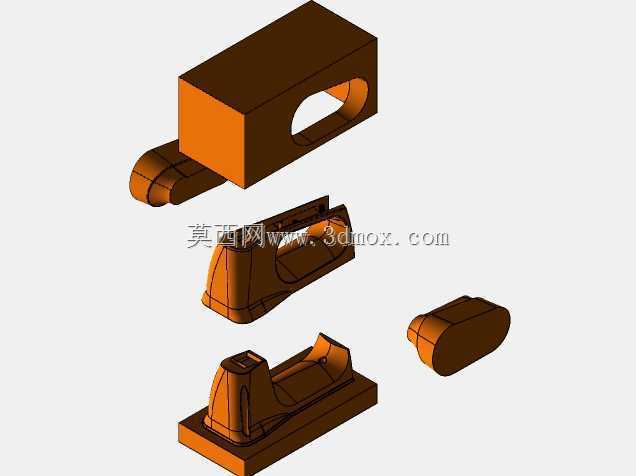

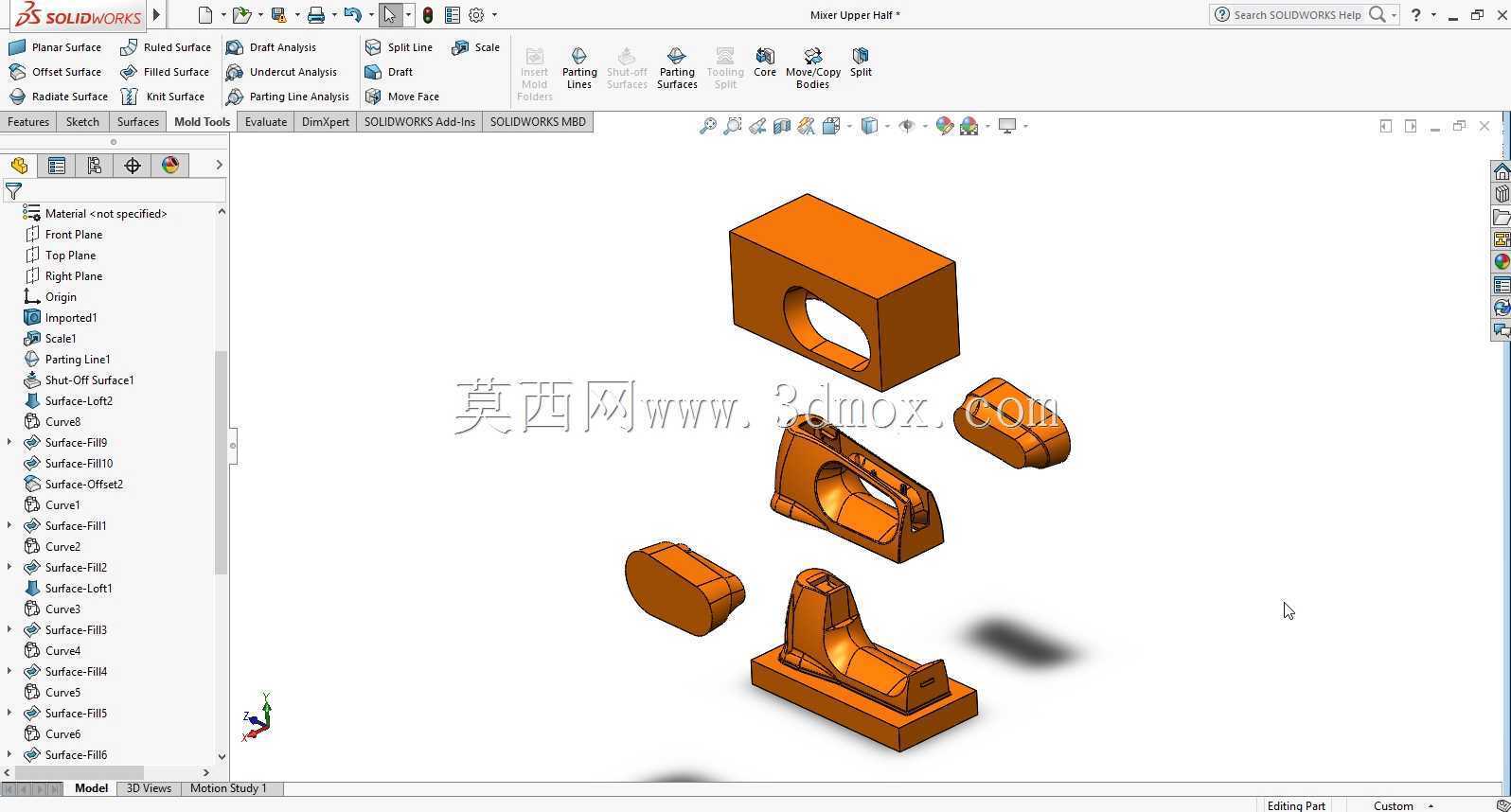

　　这套结构针对芯体混合器上半段的腔体成型需求开发，主要应用在小流量流体混合设备的核心腔体加工环节，这类混合器多用于实验室试剂配比、小型化工管路的流体预混工序，腔体本身需要容纳多股流体的对冲、旋流路径，内壁不能有明显的成型接缝，避免流体滞留或者紊流异常。做这套分模设计的时候，首先要考虑的是腔体侧壁的侧孔特征，这个侧孔是流体进出的旁路接口，方向和主开模方向存在27度的夹角，没办法直接通过前后模的直向顶出完成脱模，所以单独拆分了滑块成型区域，滑块的滑行方向完全对齐侧孔的轴向，避免抽芯的时候拉伤孔壁的密封面。主拉伸方向的定义优先匹配腔体的敞口端面，也就是混合器和下半段壳体对接的安装面，把这个面作为分型面的基准面，

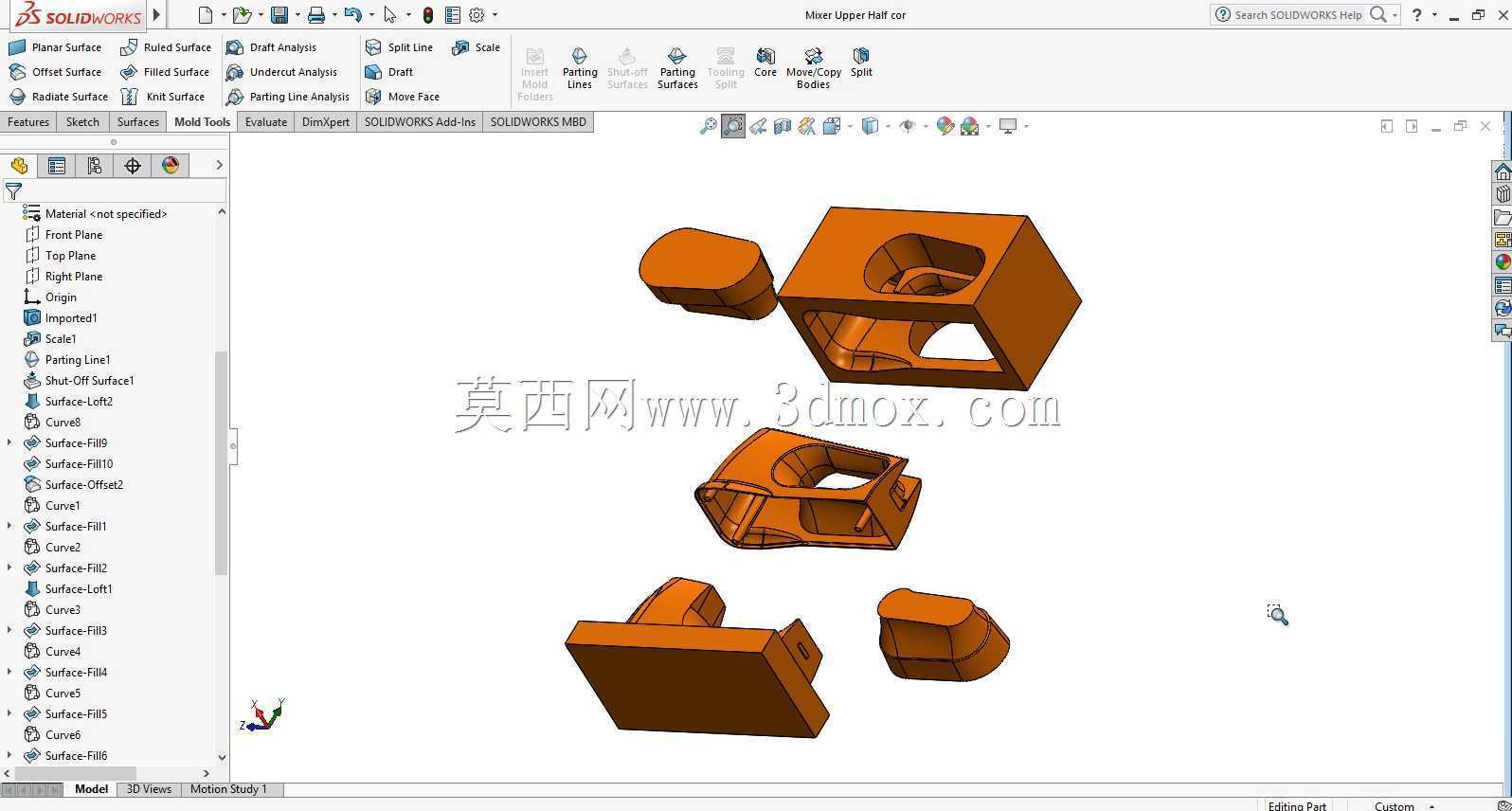

　　能最大程度减少型腔侧壁的倒扣量，也能让模流填充的时候，熔接痕尽量落在安装面的密封槽外侧，不会影响腔体内部的流道光滑度。型芯部分完全贴合腔体内部的旋流凸台结构，凸台的高度是腔体总深度的三分之二，做的时候特意把型芯的脱模斜度做到了1.2度，比常规外壳件的斜度稍大，因为这个位置的成型面是和流体长期接触的，抛光要求达到镜面级别，斜度太小很容易在顶出的时候留下划痕，后续流体残留会在凸台位置结垢，影响混合比例的精度。型腔部分的壁厚控制在均匀2.3mm，整个腔体的外形安装边界是长62mm、宽38mm、总高45mm，和下半段对接的安装边预留了1.5mm的密封胶圈槽，槽的位置距离外边缘3mm，不会因为合模的时候胶圈挤压溢出到腔体内部。

　　滑块区域的锁紧面做了5度的斜度锁紧块，合模的时候能完全抵消注塑过程中型腔对滑块的胀型力，避免侧孔位置出现飞边，因为侧孔后续要插接外径6mm的流体管路，飞边会导致管路插接不到位，出现漏液的问题。模仁零件拆分的时候，把几个容易磨损的边角位置单独做了镶件，比如腔体内部的分流筋顶端，还有侧孔的孔口位置，这些位置在长期注塑生产中容易被玻纤增强的原料冲刷磨损，做成镶件之后不需要更换整个模仁，只需要更换磨损的镶件就能恢复成型精度，能大幅降低模具的维护成本。顶出位置的排布避开了腔体的外观面和密封面，全部设置在安装边的内侧非配合位置，顶杆的直径选了4mm，排布间距控制在15mm以内，保证顶出的时候整个塑件受力均匀，不会因为顶出力不均导致腔体变形，

　　毕竟这个腔体安装之后要承受0.3MPa的流体压力，变形量超过0.1mm就会出现密封失效的问题。冷却水路的排布沿着型腔和型芯的成型面均匀分布，距离成型面的距离保持在12mm，水路直径8mm，保证成型过程中模温均匀，避免腔体不同位置收缩率不一致导致的尺寸超差，尤其是侧孔和主腔体的相交位置，特意加了一组隔水片，保证这个厚壁位置的冷却速度和周边区域一致，不会出现缩孔影响结构强度。
