多腔铸件成型用型芯与型腔结构

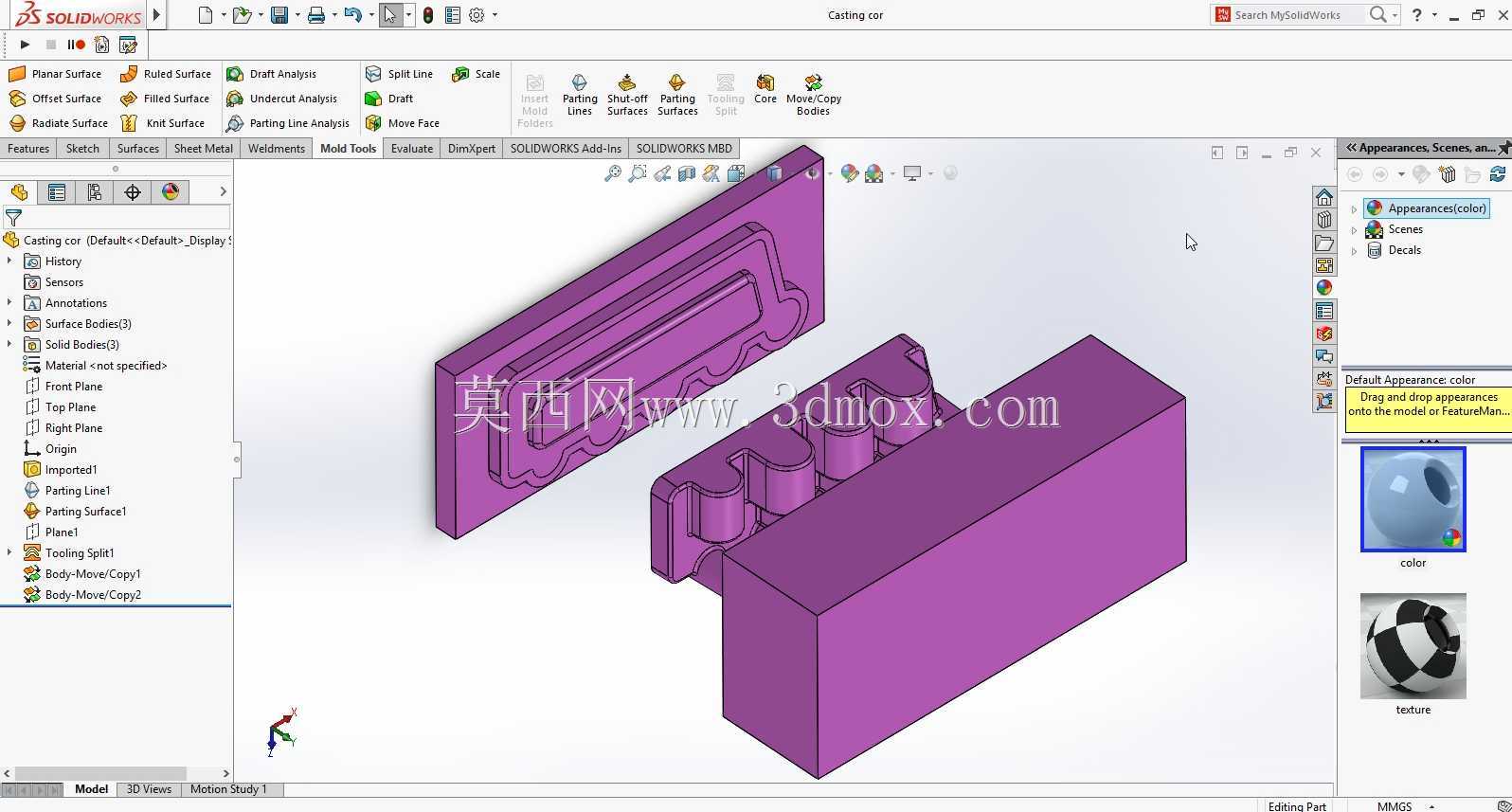

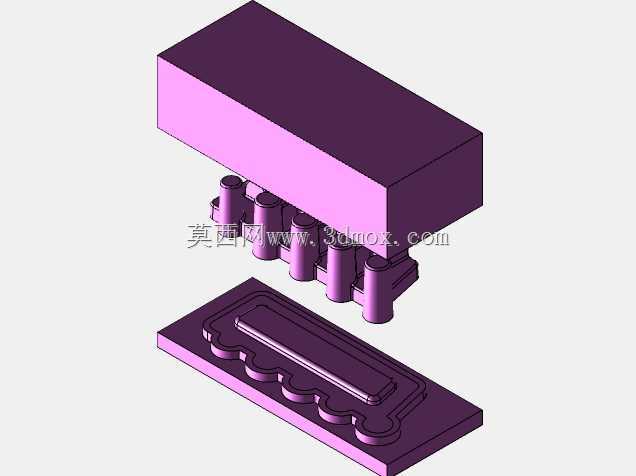

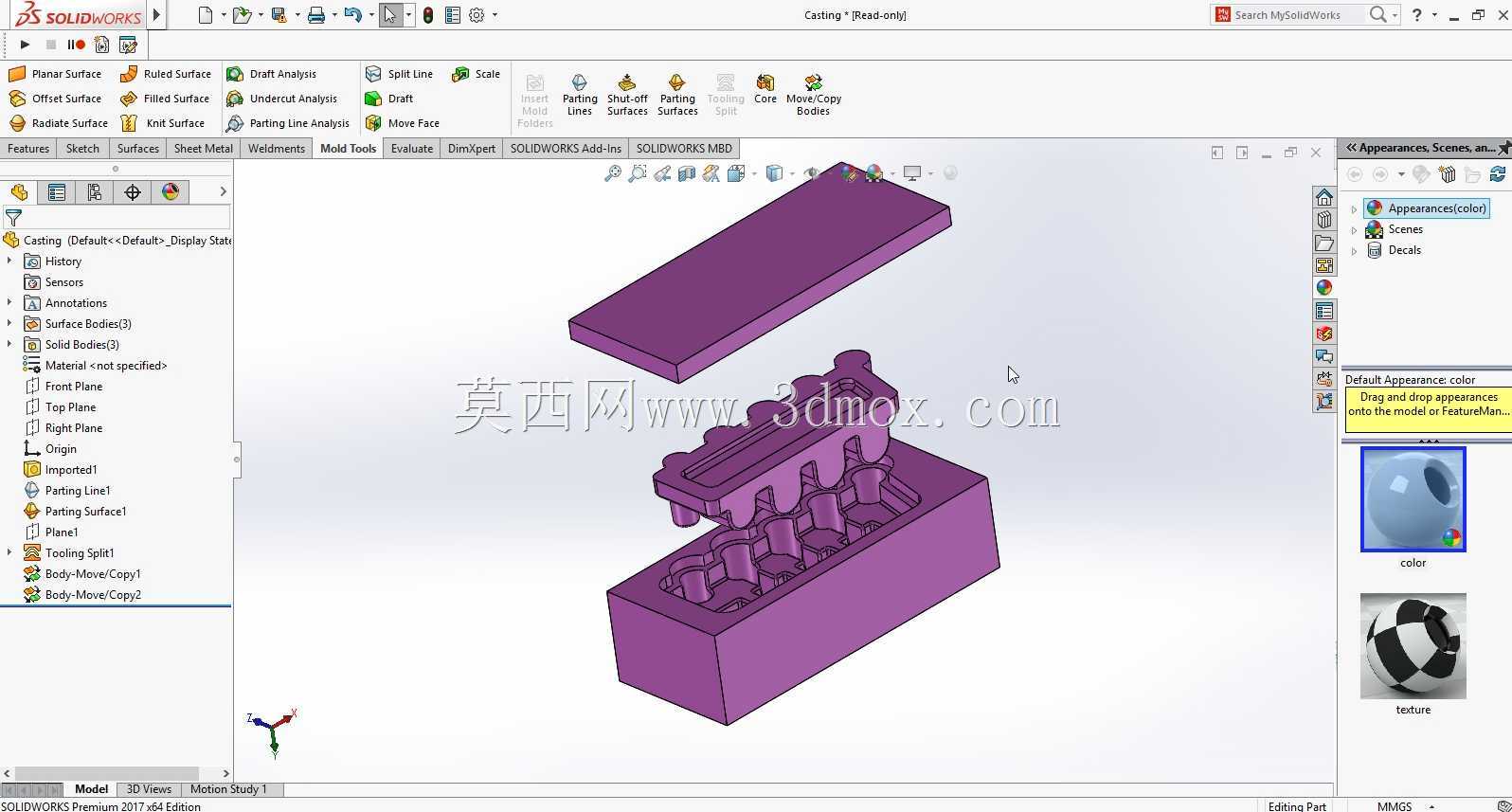

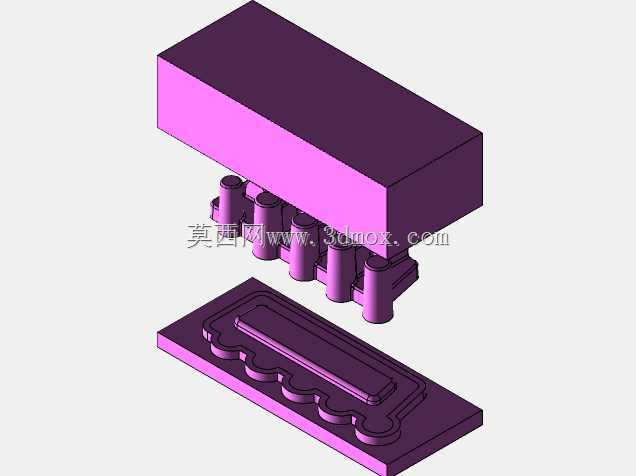

　　在批量铸件生产场景中，型芯与型腔的配合精度直接决定铸件的尺寸一致性、表面质量以及后续机加工余量大小，这套多腔结构的型芯型腔组合，主要面向中小尺寸异形结构铸件的批量成型作业，适配常规重力铸造、低压铸造的工艺生产需求，可在单次合模流程中完成多件同规格铸件的型腔填充，有效提升单模生产效率，降低单件铸件的能耗与工装分摊成本。从实际生产用途来看，该结构直接承担铸件外轮廓成型与内部空腔结构成型的核心作用，型腔部分负责构建铸件的外部基准面与安装配合面，型芯部分则精准成型铸件内部的异形空腔、减重槽以及装配避让位，二者合模后形成的封闭腔体，完全匹配熔融金属填充的流道走向与排气路径设计，可减少填充过程中卷气、冷隔等常见铸造缺陷的产生概率。

　　从功能特性上看，这套结构采用多腔并排布局，相邻模腔之间预留了足够的模壁厚度，可承受熔融金属充型时的持续压力与高温冲刷，避免长期生产过程中模腔变形、开裂导致的铸件尺寸超差；型芯与型腔的配合面设置了精准的定位止口，合模时可自动对齐同轴度，无需额外反复校准定位，大幅缩短上下模的合模准备时间，同时分型面的位置选择贴合铸件的最大轮廓边界，开模后铸件可顺利脱模，不会出现粘模、拉伤铸件表面的问题。在设计思路层面，整套结构从铸件的成品结构倒推成型逻辑，首先根据铸件的最终使用要求确定拔模斜度，所有垂直于分型面的侧壁均设置了符合工艺要求的均匀拔模角度，既保证脱模顺畅，也不会额外增加后续机加工的去除量；型芯的固定端设计了足够的支撑定位结构，

　　可避免充型过程中受金属液冲击出现偏移，保证铸件内部空腔的壁厚均匀性；滑块区域的预留设计，可适配铸件侧面存在的凹凸结构成型需求，无需额外拆分模体结构，简化了整体模具的复杂程度，也降低了模具加工的难度与成本。从外形尺寸与安装边界来看，整套型芯型腔组合的外部轮廓为规整矩形结构，可直接适配常规规格的模架安装，模体四周预留了标准的模架固定孔位、冷却水道布置空间以及顶杆安装位置，无需对现有通用模架进行二次改造即可直接装配使用；型芯与型腔的合模行程匹配常规铸造设备的开模行程范围，上下模的安装基准面平面度满足通用工装的安装精度要求，装配时可直接通过模架的定位槽完成快速装夹，不需要额外制作专用的安装转接板。在实际生产适配中，

　　该结构的流道入口位置设置在模腔的侧边低位，可引导熔融金属自下而上平稳填充模腔，配合型腔顶部预留的排气间隙，可将模腔内的空气顺利导出，减少铸件内部气孔缺陷的产生；模腔的表面粗糙度设置匹配铸件的外观要求，非配合面位置可适当降低表面加工精度以减少模具加工工时，配合面与安装基准面位置则预留了后续抛光的余量，可根据实际生产的铸件质量要求进行二次表面处理。针对长期生产的磨损问题，型芯与型腔的边角位置均设置了微小的工艺圆角，避免应力集中导致的模体边角崩损，同时易磨损的成型部位可根据需求采用局部镶拼结构，后续维护时仅需更换磨损的镶件即可，无需整体更换模体，大幅降低了模具的后期维护成本与停机维护时间。
