带网格加强筋结构的注塑模具型芯型腔组件

　　这套成型组件主要面向带网格状加强筋的薄壁壳体类塑件量产场景，常见于小型家电外壳、工业控制器面盖、消费电子防护外罩这类需要兼顾结构强度与轻量化要求的塑件生产环节，直接决定了塑件最终的成型精度与外观质量。从实际注塑生产的工况来看，这类带密集加强筋的塑件最容易出现筋位填充不足、脱模拉伤、翘曲变形的问题，因此在成型结构设计阶段，就需要先完成塑件的导入定位，明确主拉伸方向也就是模具的开模方向，这个方向的选择直接影响后续滑块抽芯的行程、脱模斜度的设置以及浇注系统的排布，一旦开模方向选择偏差，后续会大幅增加模具加工难度，甚至导致生产过程中出现粘模、顶出变形的批量不良。

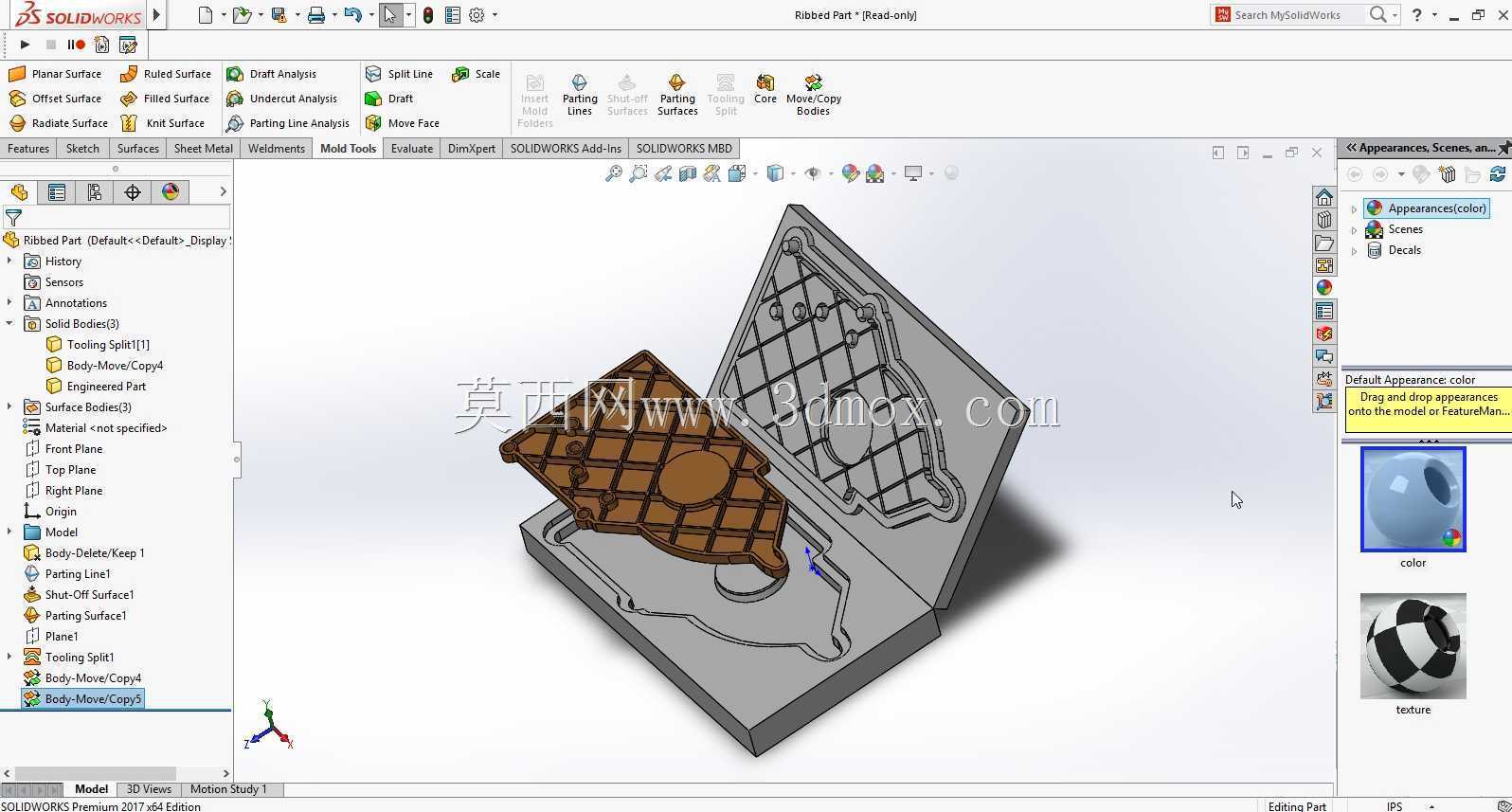

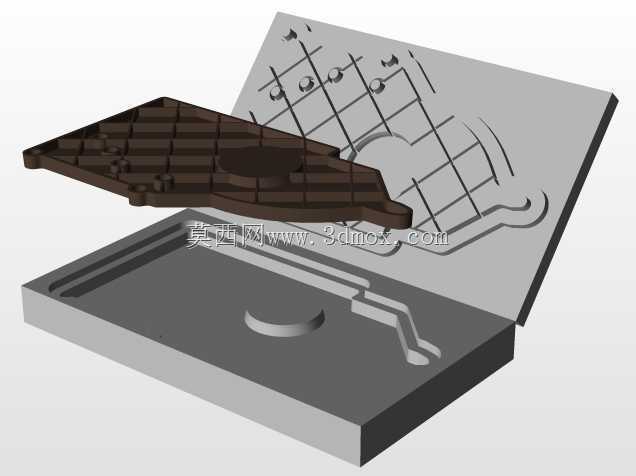

　　在成型区域划分上，首先要区分出型芯与型腔的边界，型腔负责成型塑件的外表面，也就是产品装配后外露的外观面，因此型腔侧的表面粗糙度要求更高，需要预留后续抛光的加工余量，同时要避开浇口痕迹在外观面的残留；型芯侧负责成型塑件的内表面，也就是密布网格加强筋的一侧，这部分的结构设计重点在于筋位的脱模斜度设置，过大会导致塑件壁厚不均出现缩痕，过小则会在脱模时拉伤筋位根部，针对网格筋交叉的位置，还需要做微小的圆角过渡，避免应力集中导致成型时出现开裂，同时也能改善熔体在型腔内的流动状态，减少困气问题的出现。

　　针对塑件侧边存在的倒扣结构，需要单独划分滑块成型区域，滑块的运动方向要与开模方向形成合理的角度，避免抽芯时与型芯、型腔发生运动干涉，滑块的锁紧角度要大于斜导柱的驱动角度2到3度，保证注塑充模时滑块不会因为熔体压力出现后退飞边的问题。从安装边界来看，这套成型组件的分型面为平面分型，加工时需要保证分型面的平面度公差控制在0.02mm以内，合模时的贴合间隙不超过0.01mm，避免生产时出现溢料飞边；型芯与型腔的模框配合段需要设置定位止口，保证装配时的同轴度，避免出现塑件壁厚不均的偏心问题。

　　在实际生产适配性上，这套成型结构可以适配常见的卧式注塑机安装尺寸，顶出位置对应网格筋的交叉节点，保证顶出力均匀分布，避免顶出时塑件出现顶白、顶穿的问题；冷却水道的排布需要贴近筋位密集的区域，因为加强筋位置的熔体聚集更多，冷却速度慢，会导致整体成型周期延长，均匀排布的冷却回路可以保证塑件各区域冷却速率一致，减少翘曲变形的概率。针对网格筋的成型部分，型芯上的筋位凸起需要采用镶拼结构加工，一方面便于加工时的刀具进入，保证筋位的尺寸精度，另一方面如果生产过程中出现筋位磨损、拉伤，可以单独更换镶件，降低模具的维护成本，镶件的配合间隙需要控制在0.005mm以内，避免熔体钻入间隙形成飞边，影响塑件的装配精度。

　　从成型工艺适配的角度，这套结构在充模时，熔体从浇口进入型腔后，会沿着网格筋的走向完成填充，因此在设计时已经提前对筋位的壁厚做了渐变处理，从筋位根部到顶部按照1:0.8的比例做厚度递减，既保证了结构强度，又避免了筋位根部因为壁厚过厚出现表面缩痕。滑块的抽芯行程需要超过倒扣深度3到5mm，保证开模后塑件可以顺利取出，不会出现倒扣位置被滑块刮伤的问题；合模时滑块的定位需要设置精准的定位销，保证每次合模后滑块的位置重复精度在0.01mm以内，避免长期生产后出现滑块错位导致的塑件尺寸超差。
