带滑块结构的注塑模具型芯型腔设计

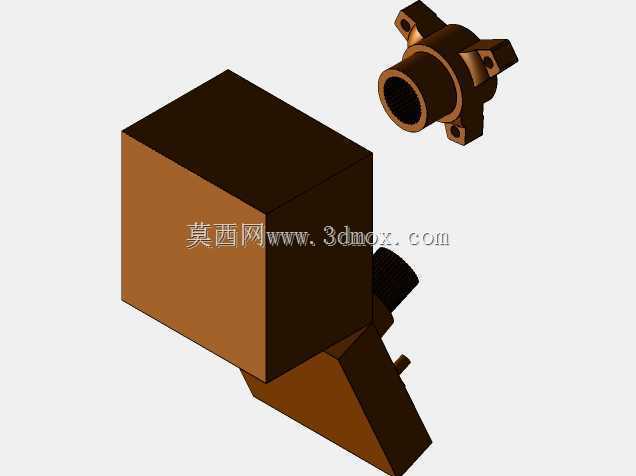

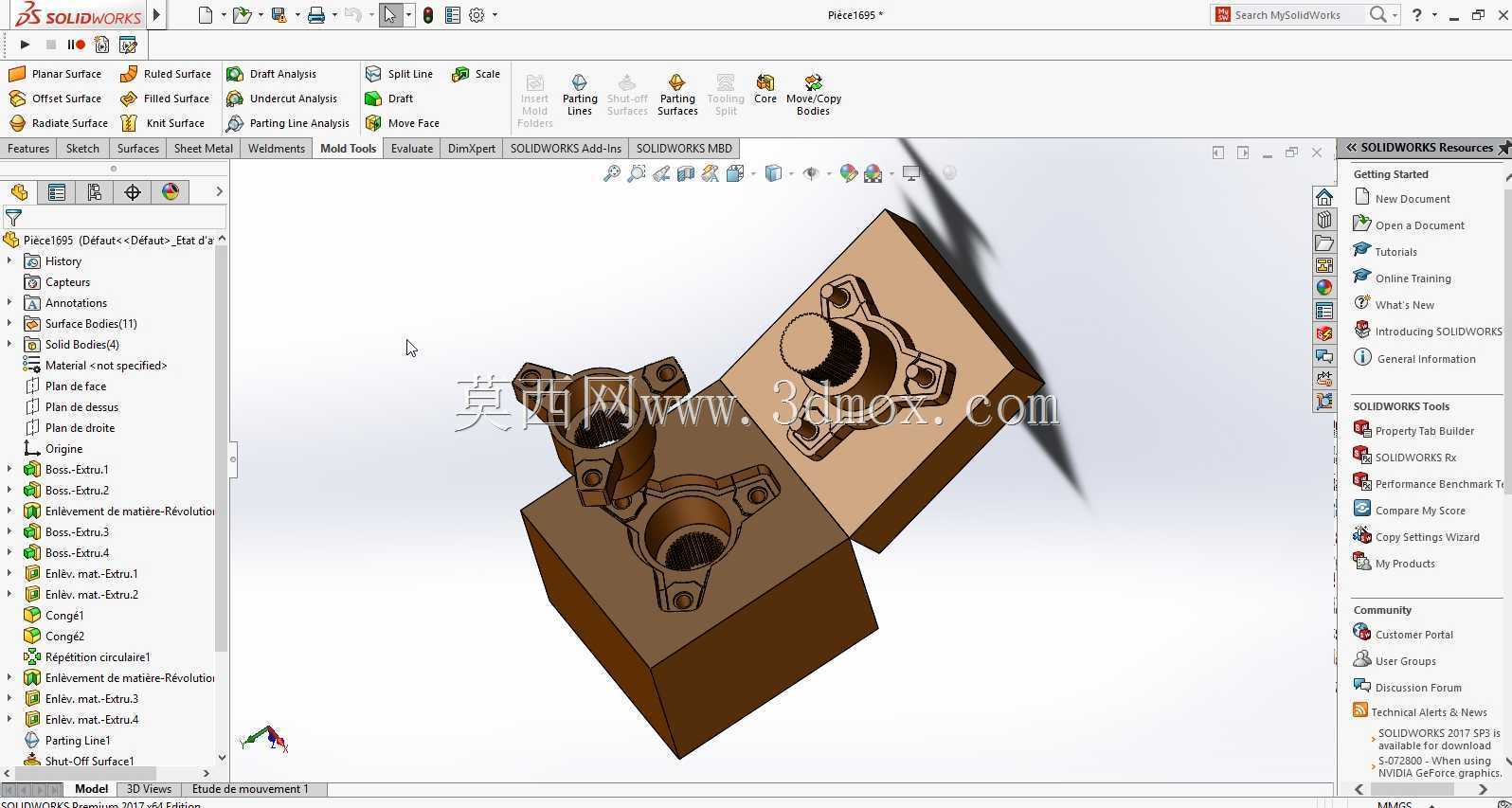

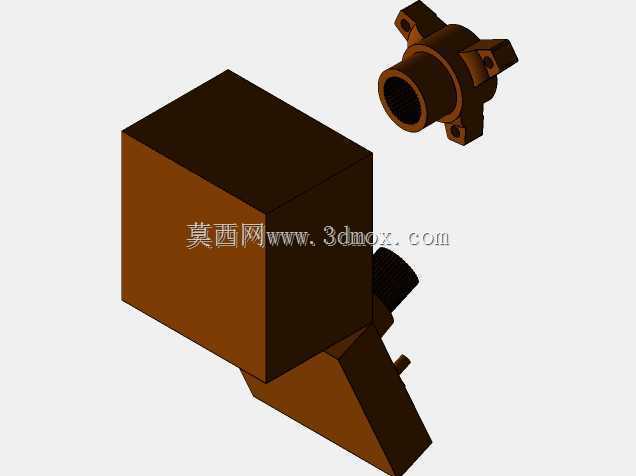

　　这套成型结构针对带侧向凸凹结构的小型壳体类注塑件开发，日常量产场景中多用于家电接插件、小型气动元件壳体、卫浴配件这类带侧孔或侧凸台的塑件生产，直接安装在对应吨位的卧式注塑机上使用，配合浇注系统、冷却系统、顶出系统完成完整注塑循环。设计初期首先完成塑件导入与收缩率预设，根据所选ABS或PA加纤材料的成型特性，将收缩率参数嵌入建模基准，避免成型后尺寸超差。主拉伸方向的定义直接对应模具的开模方向，也就是注塑机动定模的开合轴线，这个方向的选择优先保证塑件开模后留在动模侧，同时让主分型面的封胶边尽可能平顺，减少后期飞边打磨的工作量。滑块方向的设定完全匹配塑件侧向特征的脱模方向，在建模过程中先通过分割命令提取塑件的侧孔、侧凸台轮廓，

　　再沿侧抽方向拉伸生成滑块的成型面，同时预留出滑块与锁紧块的贴合斜面，保证合模时滑块不会受注塑压力后退产生飞边。型芯与型腔的区域划分遵循封胶优先原则，主分型面选在塑件轮廓最大的投影位置，沿开模方向分别切削出型芯的凸台成型面与型腔的凹腔成型面，所有封胶面预留0.02到0.03毫米的研配余量，方便后期钳工配模时调整贴合度。成型区域的圆角过渡全部按照塑件的外观要求设置，外观面所在的型腔侧圆角做顺接处理，避免出现锐边导致的应力集中，也防止注塑时熔体在锐边位置出现滞流缺胶。滑块区域的设计除了成型面之外，还预留了斜导柱的安装孔位、滑块的导向滑槽边界以及限位装置的安装面，斜导柱的倾斜角度控制在18到22度之间，兼顾抽芯行程与开模行程的匹配，

　　避免斜导柱受力过大出现弯折。整个成型零件的安装边界完全适配标准模架的A板B板开槽尺寸，型芯与型腔的固定台肩厚度按照模架的沉头深度设计，周边预留1毫米以上的封胶余量，防止熔体从零件与模架的配合缝隙溢出。冷却水路的排布在建模时同步预留位置，型芯侧采用隔水片式水路贴近成型面，型腔侧采用环形水路保证温度均匀，水路距离成型面的距离控制在15到20毫米，避免距离过近导致型腔壁出现应力开裂，也防止距离过远冷却效率不足延长成型周期。顶针位置的排布避开滑块的运动路径，同时对应塑件的筋位、凸台位置，保证顶出时塑件受力均匀不会出现顶白、顶穿的缺陷。所有成型面的拔模角度按照塑件的外观要求设置，外观面拔模角度不小于1度，非外观面的筋位、柱位拔模角度不小于0.

　　5度，避免开模时拉伤塑件表面。在建模过程中反复检查型芯、型腔、滑块三者之间的干涉情况，合模状态下所有配合面的间隙控制在0.01毫米以内，开模过程中滑块抽芯行程完全覆盖塑件侧向特征的倒扣量，预留2到3毫米的安全行程防止滑块回位不到位撞模。这套结构的设计完全适配量产需求，成型零件的材质预设为P20模具钢，经过调质处理后硬度达到HRC28-32，满足中小批量塑件的生产寿命要求，如果是大批量量产场景可以直接替换为718H或者S136钢材，建模过程中已经预留了热处理变形的补偿余量，不需要大幅修改结构即可直接加工。
