混音器开关核心空腔注塑结构设计

项目分类:注塑模图纸 发布时间:2021-11-27 ID:413384
  • 混音器开关核心空腔注塑结构设计
  • 混音器开关核心空腔注塑结构设计
  • 混音器开关核心空腔注塑结构设计
  • 混音器开关核心空腔注塑结构设计

  音频混音设备的操作面板区域,开关组件是直接承接用户操作指令、实现信号通路切换的核心交互部件,其空腔结构作为开关内部触点、弹性复位件、接线端子的容纳载体,结构精度直接决定开关的操作手感、装配可靠性与长期使用寿命。这类空腔结构并非简单的盒状容纳空间,在结构设计阶段需要先匹配开关整体的装配边界,确认空腔内部的避让空间完全覆盖触点弹片的活动行程、接线端子的插入深度,同时要兼顾注塑生产的成型可行性,避免出现壁厚不均导致的缩痕、翘曲问题。

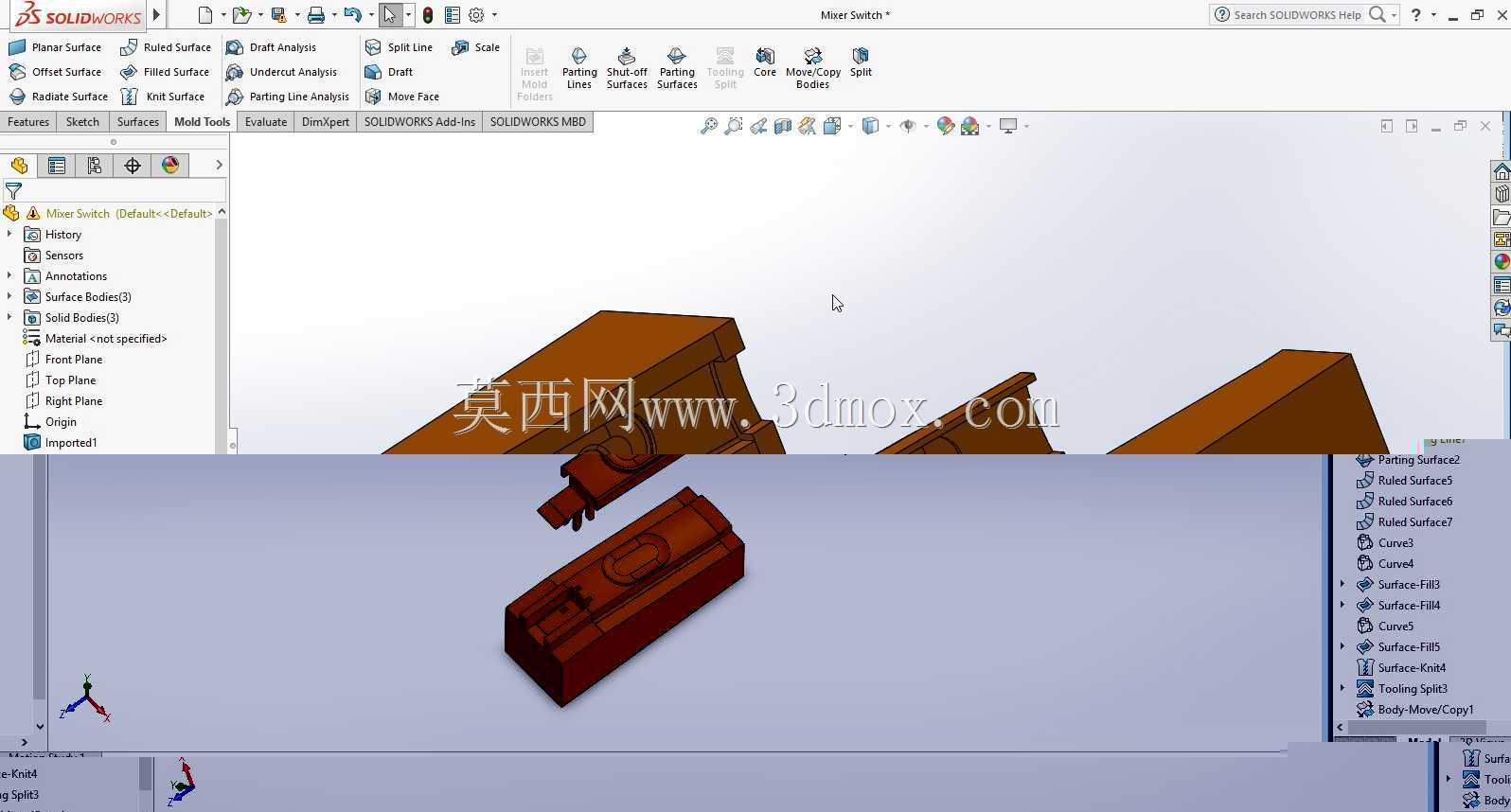

  从实际装配场景来看,该空腔结构需要与混音器面板的安装槽位精准配合,外侧的定位凸台需要卡入面板预设的定位卡槽,保证开关安装后不会出现晃动偏移,空腔的开口端需要与开关按键的滑动间隙控制在0.1mm以内,既不能因为间隙过大导致按键晃动产生操作虚位,也不能因为间隙过小导致按键卡滞无法正常复位。在设计过程中,首先要导入模制零件的基准参考,确定主拉伸方向与模具开模方向保持一致,减少侧向抽芯的复杂程度,滑块的运动方向需要对准空腔侧壁的倒扣结构,保证开模时滑块能够顺利脱离倒扣区域,不会拉伤零件表面。

  型芯与型腔的区域划分需要结合零件的外观面要求来确定,空腔的外侧外观面放在型腔侧,保证表面光洁度符合面板配件的外观要求,空腔内部的加强筋、定位柱结构放在型芯侧,方便注塑时的气体排出,减少内部困气导致的填充不足问题。滑块区域的封胶面需要设计足够的合模预压量,避免长期生产后出现滑块飞边,影响空腔内部的尺寸精度。空腔的壁厚设计保持均匀过渡,转角位置全部采用圆角过渡,避免应力集中导致的零件开裂,同时圆角结构也能够改善注塑时的塑料流动状态,减少熔接痕的产生。

  在实际生产验证阶段,这类空腔结构的尺寸公差需要控制在±0.05mm以内,才能保证内部开关组件的顺利装配,如果空腔内部的尺寸出现超差,会导致触点弹片的安装位置偏移,出现开关接触不良、操作力异常的问题。安装边界的设计需要考虑与周边其他混音器控件的间距,避免开关操作时与相邻的旋钮、推子产生干涉,空腔的进线口位置需要设计导向斜角,方便接线端子的快速插入装配,同时进线口的边缘需要做圆角处理,避免划伤线材绝缘层导致短路风险。

  结构设计过程中还要考虑长期使用的磨损问题,空腔与按键配合的滑动面需要设计微小的储油槽,预留润滑脂的存储空间,降低长期滑动产生的磨损量,延长开关的使用寿命。针对不同的注塑材料特性,比如常用的ABS+PC合金材料,需要在滑块与型芯的配合位置设计合理的脱模斜度,保证零件顶出时不会出现顶白、变形问题。整个空腔的结构设计没有多余的冗余结构,所有的加强筋、定位结构都服务于装配与成型需求,在保证结构强度的前提下尽可能减少材料用量,降低单件生产成本。
