混合器底座腔体注塑模具结构设计

　　这套混合器底座腔体的模具结构，主要面向小型流体混合设备的底座注塑成型工序，这类混合器多用于实验室小剂量试剂调配、日化行业小样原料混配场景，底座作为核心承载件，需要同时容纳混合腔、驱动组件安装位、管路接口定位槽，对成型件的尺寸精度、内表面光洁度都有明确要求，不能出现缩痕、飞边、错位等影响后续装配的缺陷。

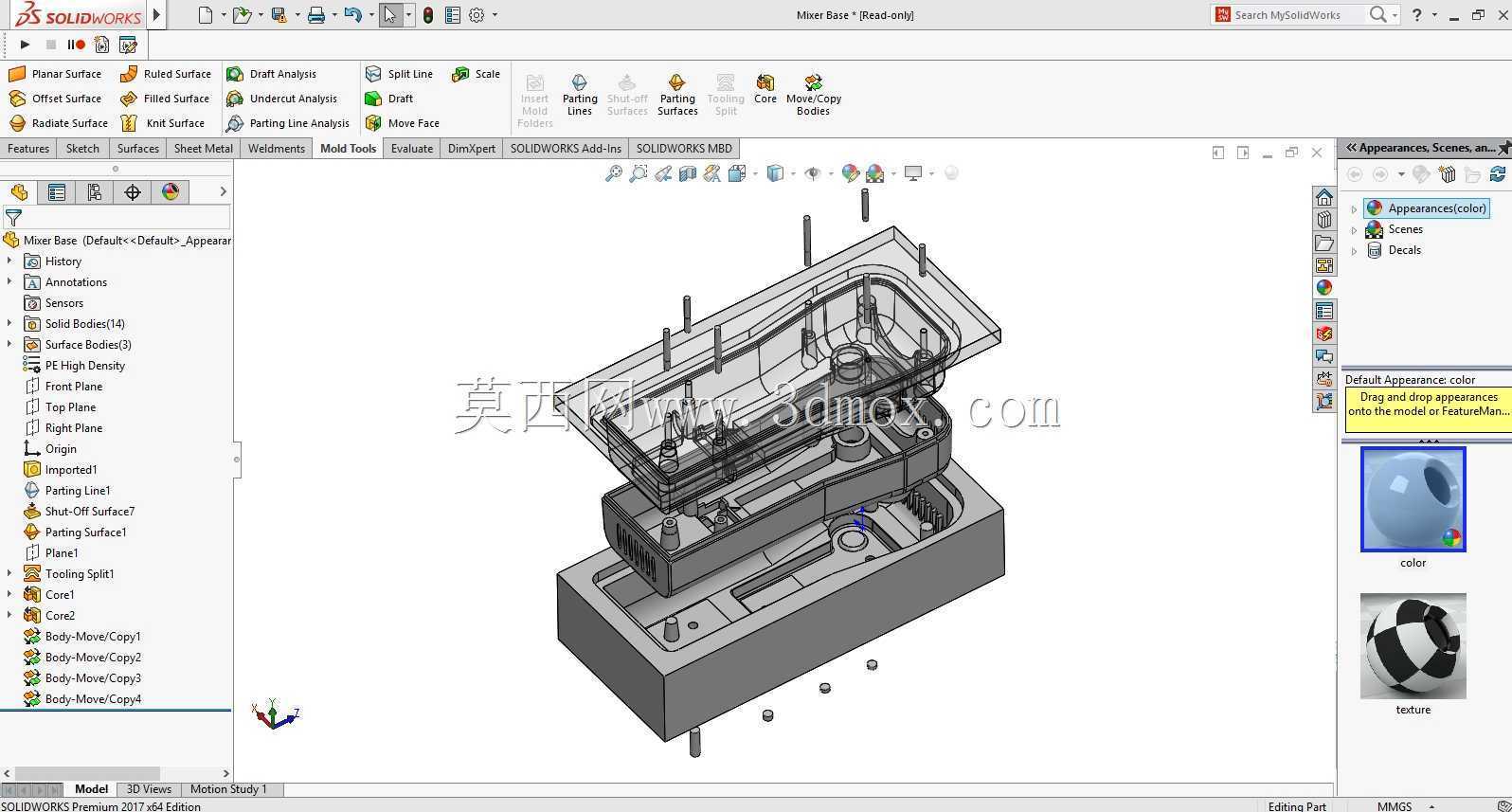

　　从结构设计逻辑来看，首先要处理的是导入模制零件后的坐标系对齐问题，拉伸方向的选定直接决定了开模行程和脱模难度，这里将主拉伸方向与底座腔体的深度方向保持一致，能最大程度减少侧向抽芯的数量，降低模具整体复杂度。滑块方向的定义完全贴合腔体侧壁的倒扣结构分布，腔体内部用于安装管路接头的侧向凹槽、用于固定驱动电机的侧装凸台对应的倒扣区域，全部划入滑块成型范围，避免强行脱模导致的塑件变形。

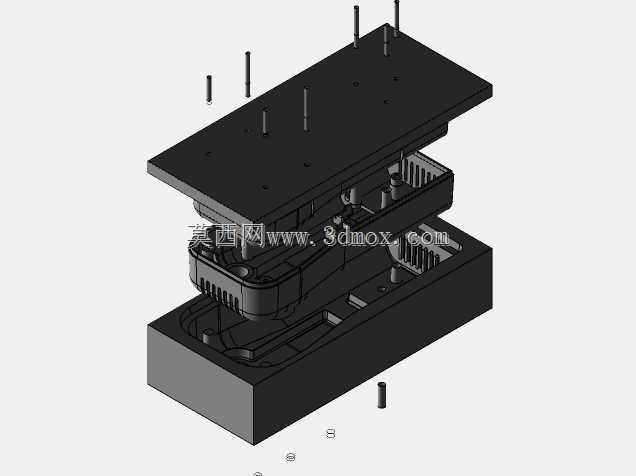

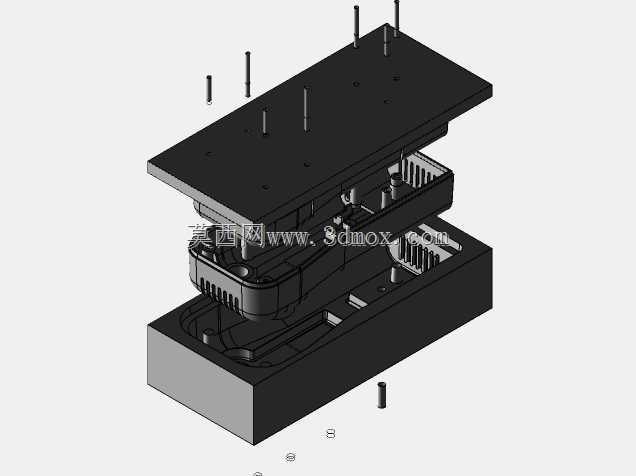

　　型芯部分完全匹配底座腔体的内部轮廓，所有加强筋的位置、安装柱的高度都做了等比例偏移，预留了均匀的收缩余量，避免成型后筋位处出现应力集中导致的开裂。型腔部分对应底座的外表面，考虑到底座外表面需要和设备外壳贴合，分型面选在底座最大轮廓的法兰边上，能保证外表面无分型线痕迹，满足外观装配要求。滑块区域的设计做了导向斜度匹配，合模时滑块与型芯、型腔的贴合面做了0.02mm的预压量，防止注塑时出现飞边，滑块的行程设置比倒扣深度多3mm，保证脱模时不会刮伤塑件侧壁。

　　安装边界方面，这套模具的模架尺寸适配常用的120吨卧式注塑机，定位圈尺寸、浇口套的进料口直径都符合标准注塑机的接口规格，顶出位置避开了底座的安装平面和密封面，顶杆分布在加强筋交汇、安装柱底部这些受力均匀的位置，顶出时不会导致塑件顶白变形。冷却水路的排布围绕型芯和型腔的成型区域做了等距环绕，进出水口位置设置在模具非操作侧，适配车间常规的冷却水接管规格，能保证成型周期内模温均匀，减少塑件的翘曲变形量。

　　实际生产场景中，这套结构成型的混合器底座，不需要后续大量的二次加工，所有安装孔位、定位槽都能一次成型到位，装配时只需要去除浇口残留即可进入总装工序，能有效降低单批次生产的加工成本。设计过程中针对腔体内部的深槽位置，还在型芯对应位置做了排气镶件，避免注塑时困气导致的填充不足、烧焦等缺陷，滑块的锁紧结构采用了楔紧块定位，能承受注塑时的型腔内压力，不会出现滑块后退导致的塑件尺寸超差问题。
