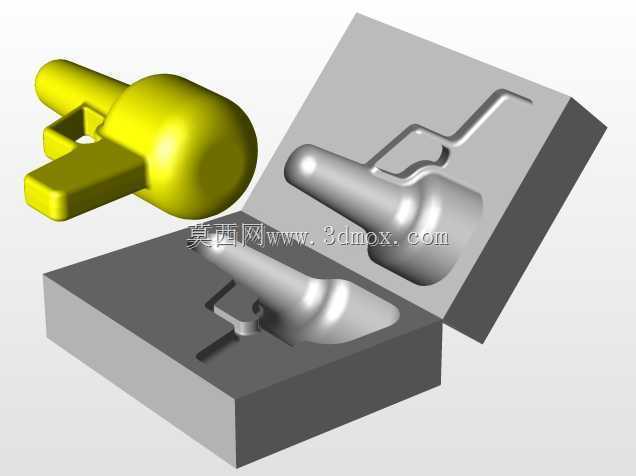

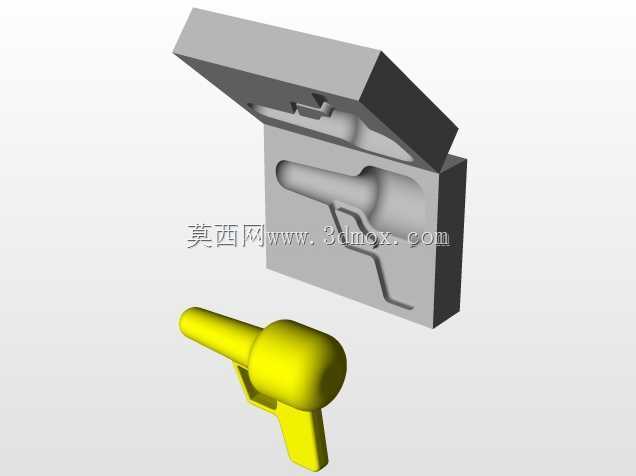

带内部分模线的吹风机手柄注塑型腔结构

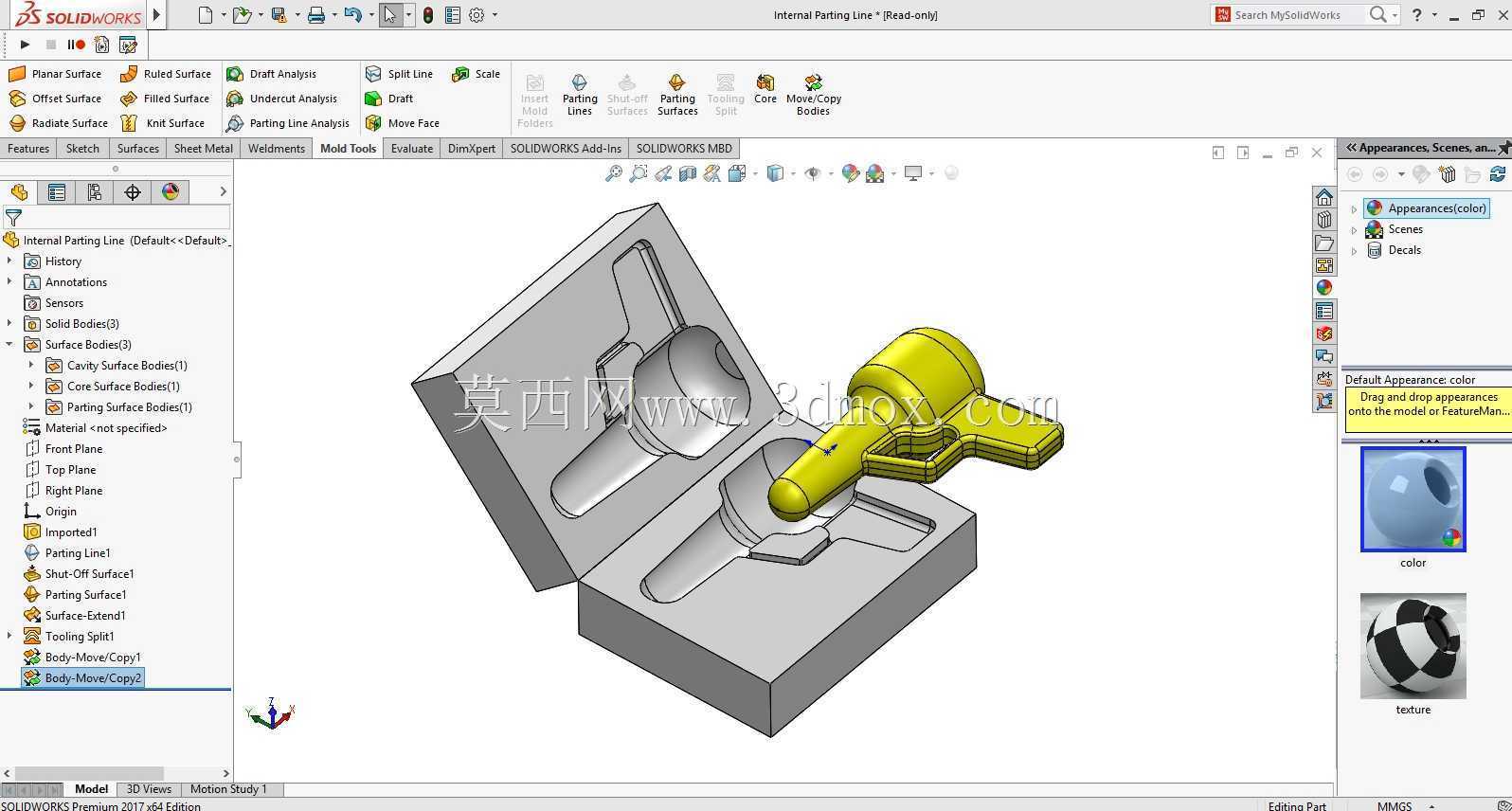

　　这套型腔结构对应手持类小家电的外壳成型需求，日常接触的手持吹风机、小型手持打磨工具这类带握持曲面的塑料外壳，都依赖这类精准分模的型腔完成注塑成型。实际生产中，这类带内部分模线的结构，主要是为了解决产品外观面无明显合模痕的需求——普通外分模结构会在产品握持的外曲面留下合模错位痕迹，不仅影响握持手感，后续还需要额外的打磨抛光工序，增加制程不良率。从结构设计逻辑来看，这套型腔在导入参考零件后，首先锁定了主拉伸方向，也就是注塑机的开模方向，这个方向的选择直接决定了产品脱模的顺畅度，要避开产品侧面的卡扣、凹槽结构对脱模的干涉。针对产品侧面的凸起握持结构，专门定义了滑块的抽芯方向，滑块的行程要完全覆盖侧凹结构的深度，

　　避免开模时滑块刮伤成型后的产品表面。型芯与型腔的贴合面做了精准的贴合公差控制，分模线设置在产品内部的非外观面，合模时的溢料边会留在产品装配后不可见的内侧，不需要后续人工修剪，能大幅降低后处理的人工成本。从安装边界来看，这套型腔的模架适配常用的150吨级卧式注塑机安装尺寸，定位圈尺寸匹配标准注塑机炮嘴中心，浇口采用潜伏式浇口设计，开模时浇口会自动拉断，不会在产品外观面留下浇口痕迹。型腔的冷却水道围绕产品的曲面轮廓均匀排布，距离成型面的距离保持在15-20mm的合理区间，保证注塑过程中型腔各区域温度均匀，避免产品出现缩痕、翘曲变形的问题。滑块部分采用斜导柱驱动结构，斜导柱的倾斜角度设置在18度，兼顾抽芯行程和锁模力需求，

　　合模时滑块的锁紧面贴合斜楔锁紧块，承受注塑过程中的型腔内压力，避免滑块移位导致产品飞边。在实际生产验证中，这种内部分模线的结构设计，能将产品外观面的合模痕不良率从外分模结构的12%降到1%以内，同时因为减少了后处理工序，单批次产品的生产周期能缩短15%左右。设计过程中还特意在型腔的排气死角位置做了0.02mm深度的排气槽，避免注塑时型腔内的空气无法排出，导致产品出现烧焦、缺胶的缺陷。型芯部分的顶针位置全部设置在产品的内筋和装配柱位置，顶针端面和型芯面保持齐平，不会在产品内表面留下明显的顶出痕迹，影响后续内部零件的装配。整套结构的分模面做了2度的撬模斜度，方便后续模具维护时拆开型腔和型芯，不会因为贴合过紧导致拆模时碰伤成型面。针对产品握持位置的曲面弧度，型腔的表面抛光要求达到镜面级别，保证成型后的产品外表面光滑无划痕，不需要额外的表面处理就能直接进入装配环节。
