多层嵌套行星轮系传动结构设计

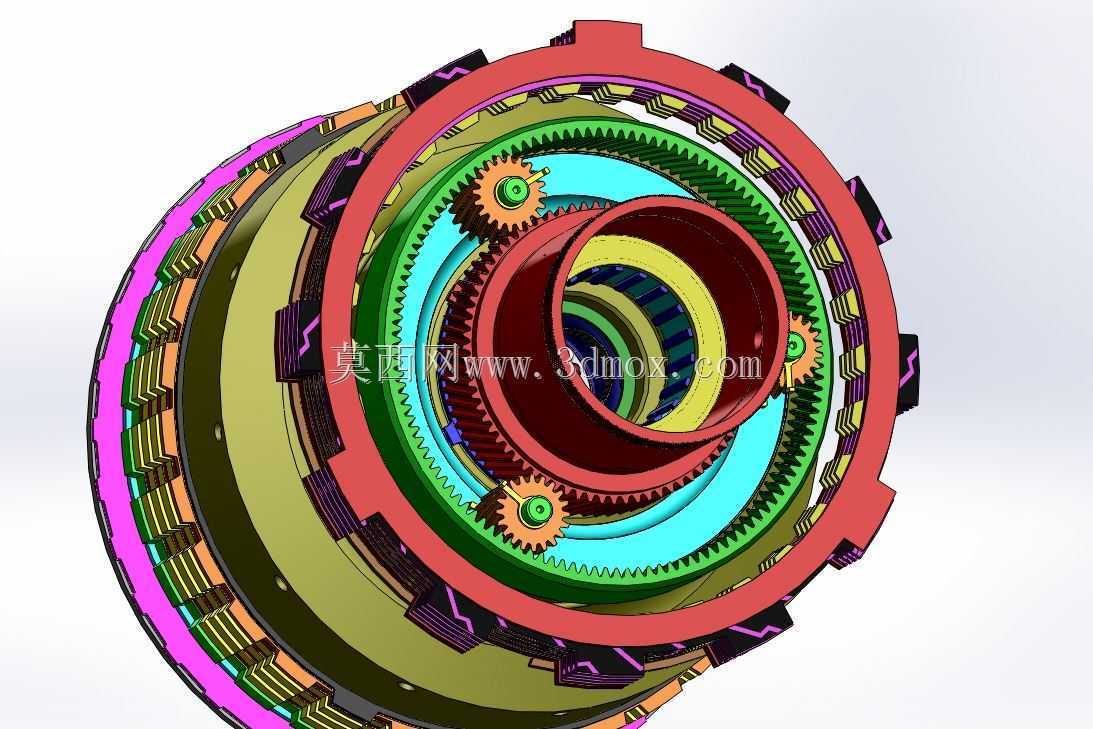

　　这套多层嵌套行星轮系结构，主要面向大传动比、小安装空间的动力传递场景，常见于轨道交通走行部驱动、重型工程机械回转机构、精密伺服传动单元等对传动效率与空间利用率要求较高的工况中。从结构布局来看，设计采用了三级同轴嵌套的行星排架构，最外层为固定内齿圈，通过周向均布的卡槽实现与安装壳体的刚性连接，避免传动过程中齿圈受载产生周向窜动，内齿圈的齿向修形量经过匹配计算，可抵消重载下轮齿弹性变形带来的啮合偏载问题。中间层为第一级行星架组件，周向均匀布置三个行星轮，每个行星轮通过滚针轴承支撑在行星架销轴上，销轴与行星架安装孔采用过盈配合加骑缝销的固定方式，可承受大扭矩下的剪切载荷，行星轮同时与外层固定内齿圈、中间层太阳轮啮合，

　　将输入动力进行第一级减速分流。第二层行星排嵌套在第一级行星架的内部空腔中，其太阳轮与第一级行星架采用一体式结构设计，省去了额外的连接法兰与联轴器，大幅压缩了轴向安装尺寸，该层同样采用三个行星轮均布的布局，行星轮的齿宽略小于第一级行星轮，匹配该层级的扭矩传递需求，避免不必要的材料冗余。最内层为第三级行星排，太阳轮直接作为动力输出端，通过内花键与下游负载轴连接，花键采用渐开线齿形，定心精度高，可传递较大扭矩同时补偿少量的安装同轴度误差。设计过程中，每一级行星排的传动比经过匹配计算，总传动比可达到单级行星轮系的三倍以上，同时同轴输出的特性使得整个传动单元的径向尺寸仅比普通单级行星减速器大30%左右，

　　非常适合安装空间受限但需要大减速比的场合。从安装边界来看，最外层固定齿圈的外圆设置有周向定位止口，止口与安装壳体的配合公差选用H7/h6，既保证装配时的同轴度要求，又不会造成装配困难，轴向通过端盖压紧实现轴向定位，端盖连接螺栓的布置避开齿圈的受力卡槽位置，避免螺栓受附加剪切力。各层级行星轮的啮合侧隙经过合理分配，常温工况下侧隙控制在0.02-0.04mm之间，既可以补偿热膨胀带来的间隙变化，又能保证正反转切换时的传动精度，减少回程误差。轮系的润滑采用脂润滑方式，各级行星架上都开有导油槽，可将润滑脂引导至每个啮合齿面与轴承位置，避免干摩擦导致的早期磨损，同时密封结构采用内置式双唇密封圈，可防止润滑脂泄漏同时阻挡外部粉尘进入传动腔内部。

　　在受力设计上，每一级齿轮的材料都根据所在层级的扭矩大小选用不同的热处理工艺，外层内齿圈采用中碳合金钢调质处理，齿面高频淬火，保证足够的韧性与接触强度；行星轮采用渗碳淬火工艺，齿面硬度达到HRC58-62，可承受反复的啮合冲击载荷；太阳轮同样采用渗碳淬火处理，同时芯部保持足够的韧性，避免断齿风险。整个轮系的动平衡等级按照G6.3级设计，所有旋转组件在装配前都进行单件动平衡校正，装配后进行整体动平衡测试，保证高速运转时的振动值控制在允许范围内，可适配最高3000rpm的输入转速。在实际装配过程中，需要按照从内到外的顺序依次组装各级太阳轮、行星轮、行星架组件，每装完一级都需要手动转动检查啮合顺畅度，确认无卡滞、异响后再进行下一级装配，行星轮销轴的压装力需要控制在合理范围内，避免销轴变形导致行星轮转动卡滞。该结构相比传统的定轴轮系减速器，在相同传动比下体积可减小40%以上，传动效率可达到94%以上，同时运转平稳性更好，噪声更低，非常适合对安装空间、传动效率、运转平稳性都有较高要求的动力传动场景，可直接适配轨道交通车辆的驱动单元、重型工程机械的回转驱动、精密机床的进给传动等多种工况，结构的模块化设计也方便根据不同的扭矩需求调整各级齿轮的参数，实现系列化衍生设计。
