圆柱式电磁驱动执行部件结构设计

　　在流体控制、小型自动化工位切换、轻载离合机构的实际应用场景里，这类圆柱式电磁驱动部件的适配性非常突出，不同于常规旋转输出的电机类元件，它以直线往复动作为核心输出形式，能直接对接需要短行程推拉力的工位，省去中间转换的连杆、凸轮结构，大幅缩减整套机构的安装空间。从实际使用场景来看，这类部件常被集成在小型流体通断阀组、纺织设备的纱线张力切换机构、小型包装线的挡料定位单元里，依靠通电后产生的电磁吸力带动内部衔铁动作，断电后靠配套复位弹簧回归初始位置，动作响应延迟能控制在十毫秒级，完全满足高速工位的节拍要求。

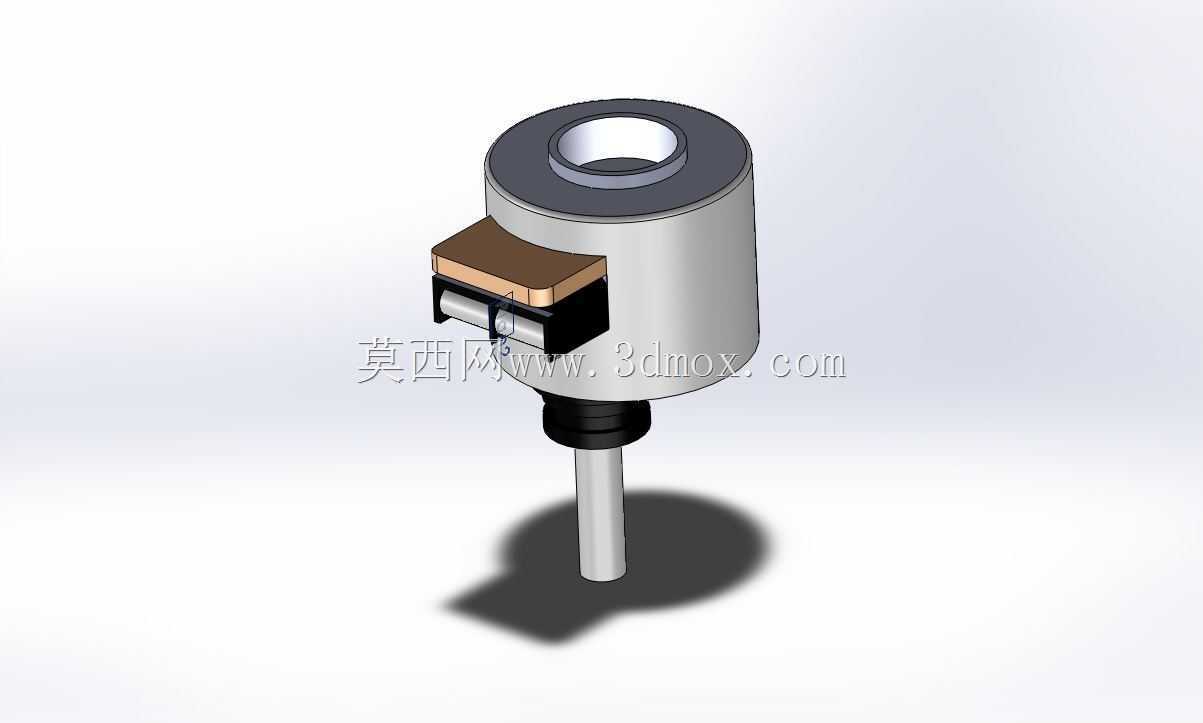

　　设计这类部件的时候，首先要明确的是安装边界的约束，整体采用同轴圆柱布局，主体外壳为导磁金属材质，既作为磁路的组成部分，也承担内部线圈、衔铁的防护作用，外壳外径根据输出力需求匹配，本次设计的主体圆柱段直径适配常规20mm安装孔位，底部伸出的动作杆直径为4mm，伸出主体端面的长度为18mm，安装时可以直接通过圆柱面配合定位，侧面预留的接线端子模块突出主体圆柱面6mm，接线方向垂直于动作杆轴线，方便现场布线时从侧面走线，避免和动作杆的运动路径产生干涉。

　　从功能特性上看，部件顶部的环形内孔是用于穿装固定导向轴的结构，能保证动作杆往复运动时的同轴度，避免长期动作后出现卡滞、偏磨的问题；侧面的接线模块做了台阶式限位结构，线圈引线从模块内部引出，外部可以直接插接标准接线端子，不需要额外做引线固定处理；动作杆和主体衔接的位置设置了防尘密封环，能阻挡车间环境里的粉尘、切削液雾气进入内部磁路间隙，延长部件的无故障运行时间。

　　设计思路上没有采用异形外壳结构，全程以同轴圆柱为基准做特征堆叠，首先确定磁路的环形气隙尺寸，保证线圈通电后能在气隙处产生足够的磁吸力，匹配10N以内的额定推拉力需求；之后围绕线圈骨架设计外壳的壁厚，既要保证导磁面积足够，避免磁饱和导致出力不足，也要控制整体重量，满足轻量化安装的要求；接线模块的位置特意避开了底部安装面和顶部定位孔的加工基准面，不会影响部件安装时的平面度贴合，加工时可以一次装夹完成主体外圆、两端端面的车削加工，减少二次装夹带来的形位公差。

　　实际选型适配的时候，需要注意动作杆的行程限制，这类部件的额定行程在5mm以内，不能超行程使用，否则会导致内部衔铁脱离磁路有效范围，出现出力骤降、线圈过载发热的问题；安装时要保证动作杆的负载方向和杆体轴线同轴，避免侧向力长期作用导致导向套磨损，出现动作卡滞；线圈的供电参数要和铭牌匹配，不同电压等级的线圈不能混用，否则会出现吸力不足或者线圈烧毁的问题。

　　从结构细节来看，主体外壳的表面做了钝化处理，能适应常规工业环境的防锈需求，不需要额外做表面喷涂；顶部的环形定位孔和底部动作杆的同轴度公差控制在0.02mm以内，保证动作时无偏摆；接线模块的外壳采用绝缘工程塑料材质，和金属主体之间做了卡扣加密封胶的固定方式，防护等级达到IP54，能适配多数普通工业车间的使用环境，不需要额外加装防护外罩。
