车床三爪自定心卡盘夹紧工装结构

　　在普通车床与数控车床的回转类零件加工工序中，三爪自定心卡盘是应用覆盖度最高的工件装夹载体，本次呈现的卡盘结构，针对中小规格回转件的装夹需求做了结构优化，适配盘类、轴类、短套类零件的外圆、内孔夹持作业场景。从实际加工场景来看，这类卡盘通常安装在车床主轴前端的法兰连接端面上，随主轴同步回转传递扭矩，其自定心特性可在装夹过程中自动完成工件的中心找正，大幅降低单件装夹的辅助工时，在批量零件加工场景下，能有效提升工序流转效率。

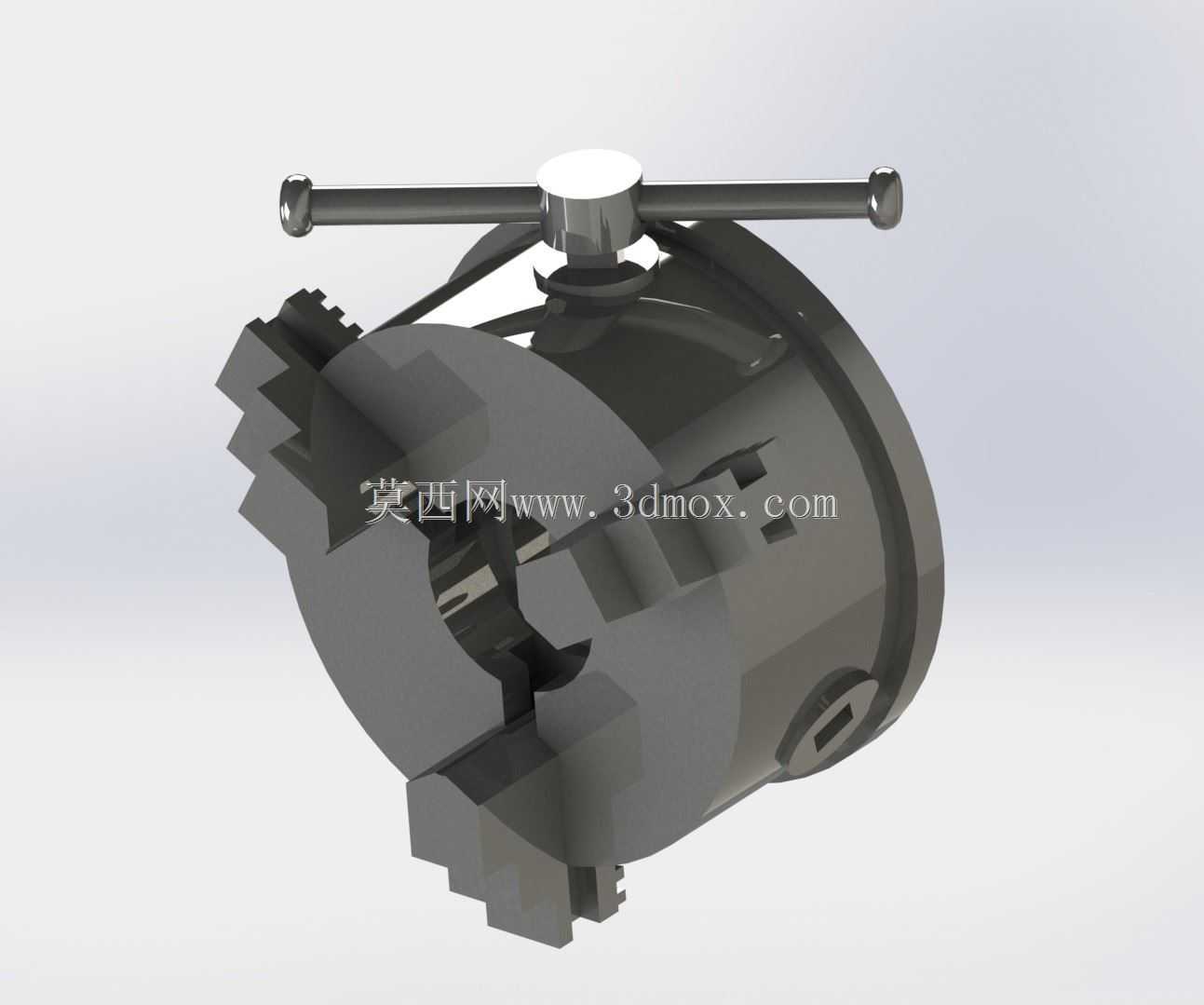

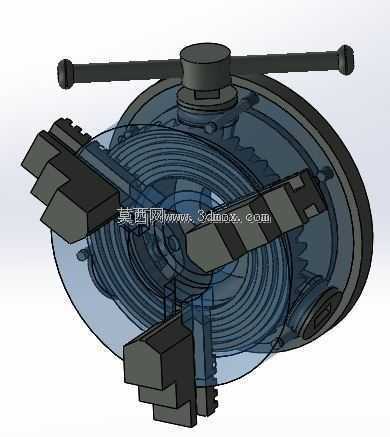

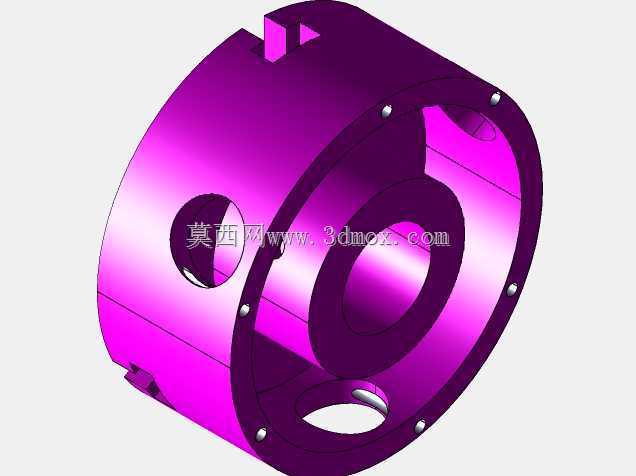

　　结构设计层面，该卡盘采用盘式基体作为核心承载件，基体内部集成了平面螺纹传动结构，三个卡爪沿基体上的径向导槽均匀分布，当使用配套扳手转动卡盘端面的小锥齿轮时，会带动内部的大锥齿轮与平面螺纹同步转动，进而驱动三个卡爪沿径向同步做向心或离心移动，实现对工件的夹紧或松脱动作。这种传动结构的设计逻辑，核心是保证三个卡爪的移动量完全同步，从而实现装夹后的工件轴线与主轴回转轴线的同轴度控制，常规加工精度下，其定心误差可控制在0.05mm以内，能满足绝大多数普通车削工序的形位公差要求。

　　从安装边界与尺寸适配来看，该卡盘的后端连接止口尺寸与通用车床主轴法兰的安装尺寸匹配，安装时通过止口定位、螺栓锁紧即可完成与主轴的刚性连接，不需要额外做过渡连接结构的改制。卡爪部分采用可换式设计，可根据装夹工件的直径范围、夹持面形态更换正爪或反爪：正爪适用于小直径工件的外圆夹持，反爪则可适配大直径盘类零件的外圆装夹，部分场景下还可通过卡爪的反装实现内孔撑紧装夹，覆盖从十几毫米到数百毫米直径范围的工件装夹需求。

　　实际使用过程中，该卡盘的夹紧力通过扳手的输入扭矩传递，平面螺纹的增力特性可将输入的手动力矩放大数十倍，保证装夹后工件在承受车削切削力时不会出现打滑、移位问题，针对重切削场景，还可通过加长扳手力臂的方式进一步提升夹紧力，但需注意控制输入扭矩避免卡爪或内部螺纹结构出现过载损伤。日常维护层面，卡盘的导槽与平面螺纹配合面需要定期加注润滑脂，减少滑动摩擦面的磨损，长期使用后若出现卡爪磨损导致定心精度下降，可通过修磨卡爪夹持面、调整配合间隙的方式恢复装夹精度，延长工装的整体使用寿命。

　　从加工适配性来看，该卡盘结构可兼容外圆车削、端面车削、内孔镗削、螺纹车削等多种车床加工工序，装夹时仅需根据工件的夹持长度调整卡爪的伸入量，保证夹持面有足够的接触面积传递切削扭矩即可，针对薄壁类零件装夹，还可通过在卡爪与工件接触面加装软爪垫片的方式，避免装夹应力导致的工件变形，适配不同材质、不同刚性零件的装夹需求。
