手动齿轮齿条式钻床进给传动结构

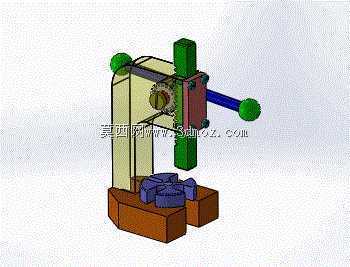

　　这套齿轮齿条传动结构，核心应用场景集中在台式小型手动钻床的主轴进给单元，也可拓展适配小型手动压装、冲孔类工装的直线进给工位，是轻载手动加工设备里最常见的机械传动形式之一。从实际使用逻辑来看，这套结构的核心用途是将操作手柄输入的旋转运动，通过齿轮齿条的啮合传动转化为竖直方向的直线进给动作，带动安装在主轴下端的钻夹头完成对工件的钻削进给，或是带动压头完成小吨位的零件压装作业，适配小型维修工位、教学实训台、单件小批量五金加工场景的手动加工需求，不需要外接动力源，纯机械结构可靠性高，维护成本极低。

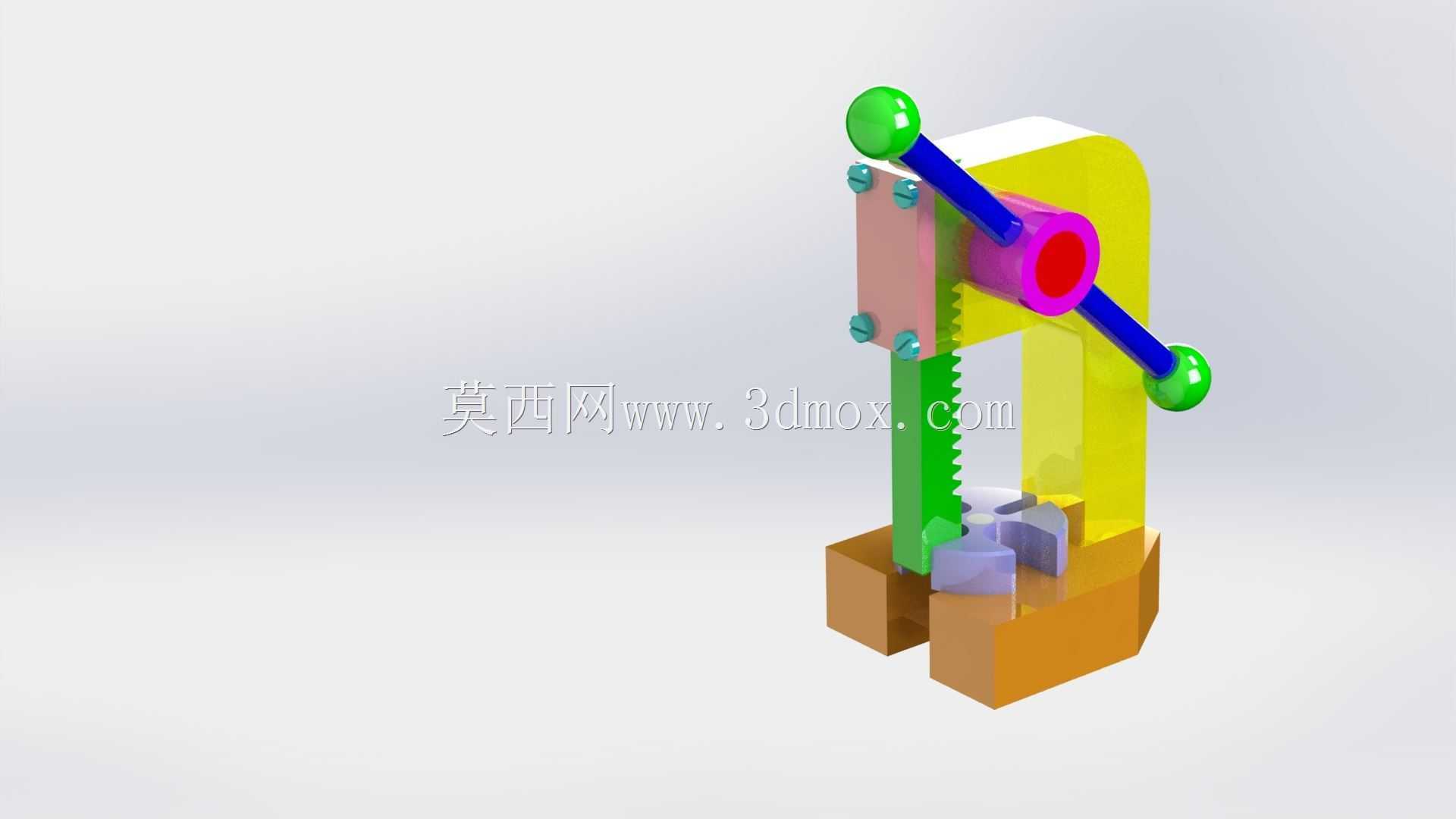

　　从功能特性上看，这套结构采用圆柱直齿轮与直齿条啮合的传动形式，传动过程无背向力，手动操作时反馈手感直接，进给量的控制精度完全可以满足小直径钻头的钻削需求，不会因为传动间隙过大导致钻头崩刃。结构两侧设置的操作手柄球头采用对称布置，操作人员可以根据工位站位选择单侧施力或者双侧同步施力，进给施力的力矩传递更平顺，不会出现单侧受力导致的齿条卡滞问题。齿条的竖直运动方向设置了方形导向套作为运动约束，导向套与立式机架的立柱部分集成设计，齿条与导向套的配合间隙控制在0.02-0.05mm区间，既保证齿条上下滑动无卡滞，也能避免啮合过程中齿条出现径向窜动，保证钻削过程中主轴的径向跳动量控制在允许范围内。下端的工件夹持台采用阶梯式定位结构，可以适配不同外形的小型工件装夹，台面上的定位槽可以配合简易压板完成工件固定，不需要额外配置复杂的工装夹具。

　　设计思路上，这套结构优先考虑了手动操作的人机工程特性，手柄的回转半径设置在120-150mm区间，操作人员单手握持施力时，不需要过大的握力就能输出足够的进给力，适配普通成年操作人员的施力习惯。齿轮与齿条的模数选择1.5模，齿部强度可以满足最大13mm直径高速钢钻头钻削普通钢材的进给力需求，不会出现齿部折断、塑性变形的失效问题。机架部分采用C型开式结构，开口空间足够容纳高度100mm以内的工件，操作时的工件装卸视野无遮挡，方便操作人员对准钻孔位置。齿轮的支撑轴两端采用铜套作为滑动轴承，相比滚动轴承成本更低，同时具备一定的抗冲击能力，手动进给过程中突然施力也不会出现轴承损坏的问题，铜套的储油槽可以储存润滑脂，长期使用不需要频繁加注润滑剂。

　　从安装边界尺寸来看，这套结构的整体占地轮廓控制在200mm×180mm区间，总高度控制在320mm左右，不需要过大的安装空间，可以直接通过底座的四个安装孔固定在木质或者金属工作台面上，安装时只需要保证底座安装面的水平度在0.1mm/m以内，就能保证齿条运动方向与工作台面的垂直度，避免钻孔出现倾斜。齿条的有效行程设置在80mm区间，完全覆盖小直径钻头钻削的常规进给深度需求，行程上下两端设置了硬限位结构，防止操作时齿轮齿条脱啮，也能避免进给超程导致钻头撞到工作台面损坏。整个结构的零件全部采用常见的机械加工工艺制作，齿轮、齿条采用45号钢调质处理，齿部高频淬火硬度达到HRC40-45，具备足够的耐磨性，机架、导向套、底座采用铸铁或者Q235钢焊接加工，零件加工难度低，普通的机加工车间就能完成全部零件的制作，后期如果出现齿部磨损，只需要单独更换齿轮或者齿条即可，维修替换成本极低。在实际装配过程中，需要保证齿轮与齿条的啮合侧隙在0.05-0.1mm区间，侧隙过大会导致进给手感空程量大，钻孔时容易出现钻头窜动，侧隙过小则会导致传动卡滞，手动操作阻力大，装配时可以通过调整齿轮轴的安装位置来控制啮合侧隙，调整完成后锁紧齿轮轴的固定螺母即可。
