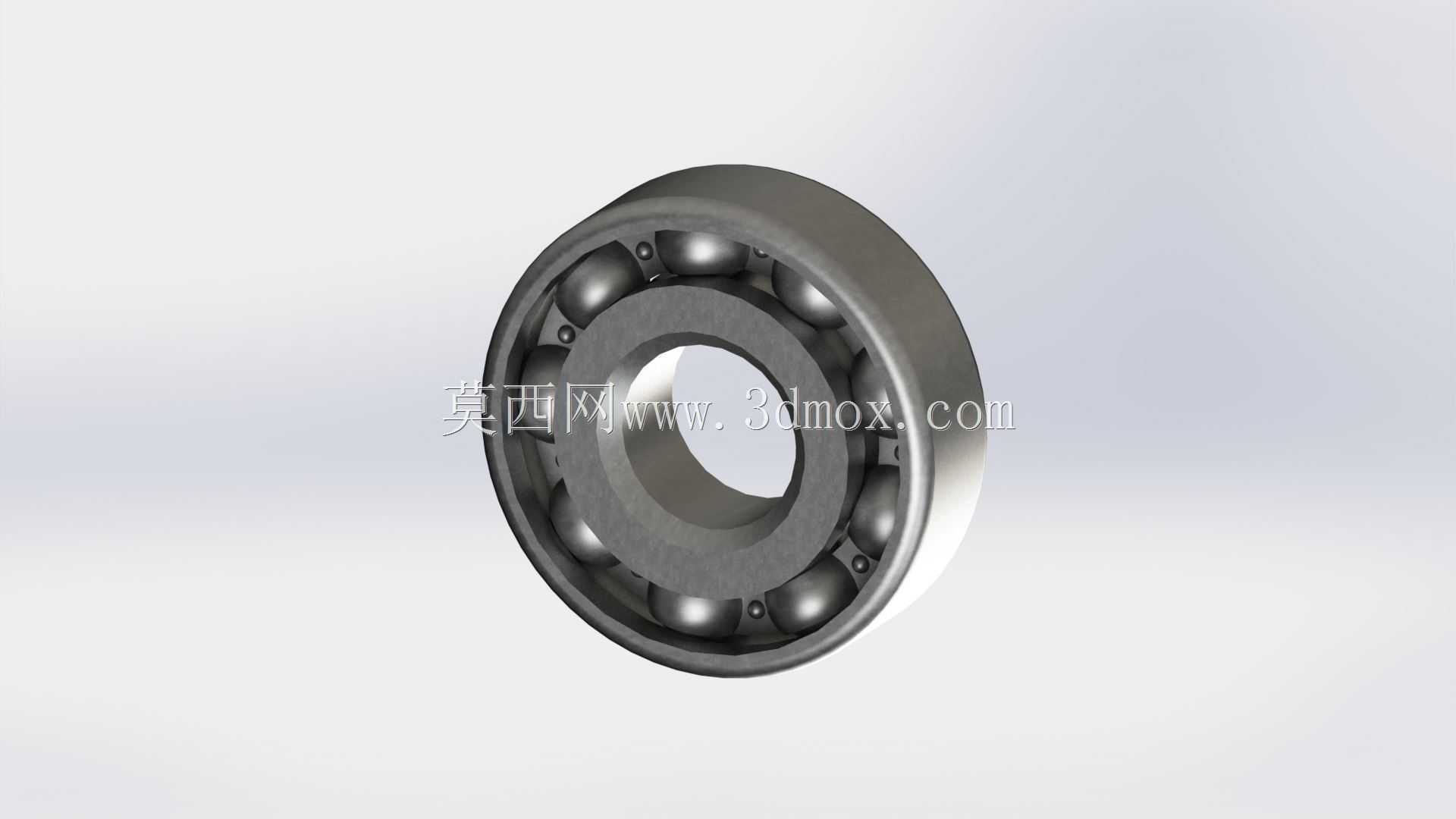

DIN6000深沟球轴承三维结构设计

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零件，DIN6000作为符合德标尺寸体系的微型深沟球轴承，常出现在对安装空间有严格限制的轻载传动场景中。这类轴承的核心作用是为旋转轴提供径向支撑，同时可承受一定比例的双向轴向载荷，在低噪音、低摩擦扭矩的运行要求下表现稳定，常见于小型伺服输出端、精密仪器传动链、小型输送辊筒支撑、电动工具输出轴定位等场景。

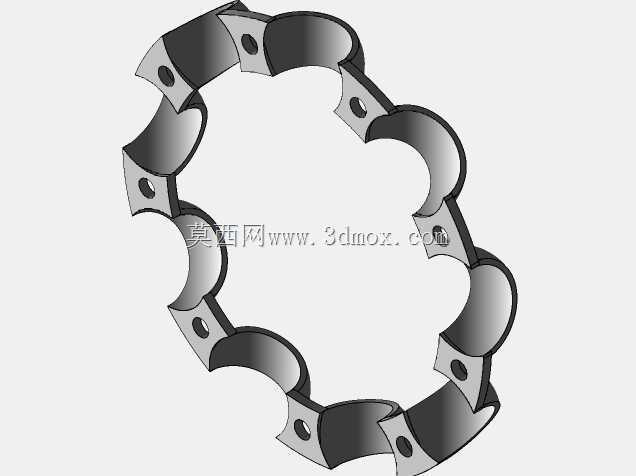

　　从结构设计逻辑来看，该轴承采用最经典的深沟滚道构型，内圈与外圈分别设置曲率与钢球匹配的弧形滚道，滚动体采用等直径钢球均匀排布，通过冲压保持架实现钢球的等间距分隔，避免滚动体在运转过程中发生相互摩擦与碰撞，同时引导钢球在滚道内顺畅滚动。两侧的密封结构（若配置）可阻挡外界粉尘、碎屑进入轴承内部滚道区域，同时防止内部填充的润滑脂泄漏，延长维护周期。设计过程中需要严格控制滚道的曲率半径与钢球直径的匹配关系，通常滚道曲率略大于钢球半径，保证接触应力分布在合理区间，避免应力集中导致的早期点蚀失效，同时要控制径向游隙的取值范围，游隙过大会导致运转精度下降、振动噪声升高，游隙过小则会在温升后出现抱死风险。

　　从安装边界与尺寸参数来看，该轴承内径10mm、外径26mm、宽度8mm，属于轻系列深沟球轴承，安装时内圈通常与轴采用过盈配合或过渡配合，配合公差需要根据载荷性质、转速高低选取，外圈与轴承座孔多采用过渡配合或小间隙配合，方便装配拆卸同时保证支撑刚性。装配过程中需要注意施力位置，压装时力只能作用在待压装的套圈端面，禁止通过滚动体传递压装力，避免钢球与滚道表面出现压痕，影响运转精度与使用寿命。在轴系设计时，需要考虑轴承的定位方式，通常内圈通过轴肩与锁紧件（如轴用挡圈、锁紧螺母）实现轴向固定，外圈通过座孔台肩与孔用挡圈定位，要保证轴肩与座孔台肩的高度不超过轴承内、外圈的倒角尺寸，避免出现安装不到位的情况。

　　实际应用场景中，这类小尺寸深沟球轴承的额定动载荷与额定静载荷适配轻载高速的工况，在选型时需要核算等效动载荷，结合预期使用寿命计算所需的额定动载荷值，确保轴承在设计寿命周期内不会出现疲劳失效。对于有密封要求的使用场景，可根据工况选择接触式密封或非接触式密封构型，接触式密封防尘效果好但摩擦扭矩略高，适合中低速工况，非接触式密封摩擦阻力小，更适配高速运转场景。润滑方式的选择同样需要匹配转速与工作温度，低转速工况可采用脂润滑，填充量通常控制在轴承内部空腔的三分之一到二分之一，过量填充会导致运转温升过高，高转速工况则可考虑油润滑，通过油浴或油气润滑的方式保证润滑效果同时带走运转产生的热量。

　　在三维建模过程中，需要准确还原各零件的配合关系，钢球与内外滚道之间保留合理的建模间隙，保持架的兜孔尺寸要略大于钢球直径，模拟实际装配后的活动余量，倒角、圆角等工艺细节也要按照标准规范还原，避免模型在后续装配干涉检查、工程图导出时出现误差。这类标准件的三维模型可直接复用在各类设备的轴系设计中，减少重复建模工作量，同时在虚拟装配阶段可提前验证安装空间是否充足、相邻零件是否存在干涉，提升整体设计效率。
